klon Accuphase P-350

[jaskiniowiec]

Co tak licho?? A puźniej będą pytania typu: kto ma na sprzedaż.



1. bogdan - 4 szt.

2. adik82 - 2 szt.



Racja , tak to wygląda , tylko ze nie zamawiam na zapas , i 90 proc dostaje odp odmowną .

Co do 307 to cena 130 zł - całkowita z dostawą , tylko ze laminat 1,5 mm /70um . Przy tak małych ilościach prototypowych jakie zamawiam to dobra cena , ale jeszcze muszą tak 2 osoby doskoczyć .

[Bogdan]

no juz nic nie mówię, że fajnie było by mieć plyteczki stopnia napięciowego ( z driverami ewentualnie ) dla tych co będą chcieli wbudować uklad np. w amplituner czy wzmacniacz stereo w oparciu o istniejące rozwiązania mechaniczne :-)

i nic absolutnie o tym nie wspominam , że taka płyteczka na wzór rozwiązania z krella ksa 50 , gdzie stabilizacja temperaturowa biasu jest wlasnie na takiej płyteczce poza głównym radiatorem

czy ja coś mówiłem ...... ? :-)

[Adam_85]

1. bogdan - 4 szt.

2. adik82 - 2 szt.

3. Adam_85 - 2 szt.

Edytowane 8 Października 2012 przez Adam_85

[pdyn]

1. bogdan - 4 szt.

2. adik82 - 2 szt.

3. Adam_85 - 2 szt.

4. pdyn - 2szt.

Edytowane 9 Października 2012 przez pdyn

[Bogdan]

1. bogdan - 2 szt.

2. adik82 - 2 szt.

3. Adam_85 - 2 szt.

4. pdyn - 2szt.

[molu]

1. bogdan - 2 szt.

2. adik82 - 2 szt.

3. Adam_85 - 2 szt.

4. pdyn - 2szt.

5. molu - 2szt.

[jaskiniowiec]

W piątek zamówię płyteczki do 307 , także do tego czasu każdy muzę się dopisać .

[nick30]

1. bogdan - 2 szt.

2. adik82 - 2 szt.

3. Adam_85 - 2 szt.

4. pdyn - 2szt.

5. molu - 2szt.

6. nick30 -2szt (komplet)

[woyteksirocki]

1. bogdan - 2 szt.

2. adik82 - 2 szt.

3. Adam_85 - 2 szt.

4. pdyn - 2szt.

5. molu - 2szt.

6. nick30 -2szt (komplet)



Przegapiłem troche temat za długo się zbierałem z decyzja czy można jeszcze się dołączyć do zamówienia??



jaskiniowec poszło pw



Kupie też chętnie płyke do 407(drugie zamówinie) może komuś zalega w szufladzie

[jaskiniowiec]

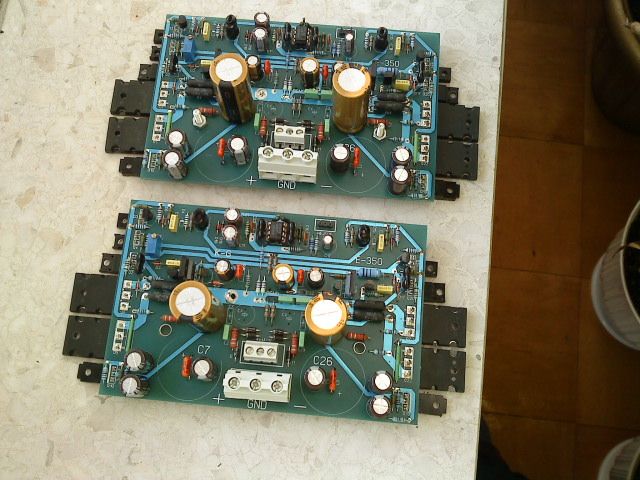

Witam co 307 to zam zakończone , obecnie sprawdziłem projekt pcb do budowy układu wzmacniacz z modelu accu e-350 i tak to wygląda .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Co do montażu to jest jeden błąd opisowy R36 jest źle opisany - czyli posiada opis R-35 oznaczę to na pcb . Zamiast R-21 oraz R41 maja być zwory , tych rezystorów ma nie być .

Diody D5 oraz D12 które występują na schemacie na pcb ich nie ma , tranzystory 2sb 1020 itp mają je wbudowane w strukturze . Org też ich nie ma .

Na pcb są miejsca na dwa elektrolity oznaczone jak cx , jeżeli ktoś nie zamierza zasilać osobno stopni napięciowych to je musi zalutować , wtedy elektrolitów C3 oraz C28 nie należy lutować , jest to bezcelowe . Nie będą one pełnić żadnej funkcji .

Odpaliłem dwie końcówki , ruszyły od zaraz , wszystko sprawdziłem parę razy czy gdzieś nie ma odwrotnego opisu itp . Co do jakiś szumów przydzwięków spowodowanych projektem - nie występują .



Co do njm 2114d który siedzi na wejściu na razie nie miałem tego wzmacniacz oper i zastosowałem jrc4580d który jest stos w większości accu . Na pewno będzie się to przekładało na dźwięk . Co do zastosowania innych modeli op to sporo ich po prostu nie nadaje się do tych aplikacji także należy tutaj uważać . Co do zamienników tranzystorów były podawane już parę razy wcześniej .

Co do tranzystorów końcowych to nie są one krytycznym punktem , można włożyć inne np 2sc5200, albo te nowe tta .



Co do tego jak to gra , to tylko odpalałem na biurku i testowałem układy , ale kopa to maja .



Zostało mi tylko 5 kompletów pcb do tego modelu właściwie wszystkie zarezerwowane , także osoby które były zainteresowane to na PW . i to wszystko .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[woyteksirocki]

Przez Bogdana ciągle chodzi mi po głowie ta 407 :) za co moja dziewczyna ci serdecznie dziękuje... :)



Zaczne narazie od 307 ew jak będzie kolejne zamówienie na 407 lub ktoś będzie chciał się pozbyć płytki to zaczne drugi projekt.

Ale mam pytanie czy zasilanie jest takie samo w 307 i 407 ?? Czy do 307 moge wstawić pre od 408??

Myślałem o zbudowaniu uniwersalnego zasilania i pre abym mogł sobie póżniej zamienić tylko końcówki.

[adik82]

407 - 2x50VAC + 2x55VAC

307 - 2x42VAC + 2x53VAC (w oryginale 1x53VAC)

[jaskiniowiec]

Warto zlecając transformator zmolestować gościa żeby zrobił odczepy na pierwotnym na 230 v -250 - 270 wtedy jest spadek na wtórnym po przełączeniu na każdy wyższy odczep ok 5 volt , wtedy mamy uniwersalny transformator który możemy stosować przy wielu podobnych konstrukcjach .



Co do 307oraz 407 to są to najłatwiejsze najtańsze i najprostsze w uruchomieniu końcówki , dla osób które chciały by sobie coś polutować we własnym zakresie .

Co do tych układów z msc to sporo osób ma z tym problemy są droższe ,

a jak już coś nie odpali za pierwszym razem to zaczynają się problemy , nad którymi należy troszkę pogłówkować .

A jak już się coś popali jest jakiś wadliwy element itp to zwykle pociąga lawinowo inne elementy i tutaj koszt reanimacji tez jest znacznie większy .



Najlepiej do uruchamiania kupić sobie 2 żarówki 130 volt 60-75 wat , połączyć szeregowo z zasilaniem - plus , minus .

Wszystkie rezystory i bezpieczniki służące do tego samego celu są niepraktyczne i jednorazowe .

Jeszcze nie zdarzyło mi się upalić żadnego tranzystora , w ten sposób ,

Jeżeli wzmacniacz się wzbudzi lu coś jest nie tak po prostu zaraz widać czy włókno się żarzy lub całkowicie się zaświeci . Po ewentualnej diagnozie możemy znowu przystąpić do uruchamiania , nie trzeba posiadać sterty bezpieczników lub rezystorów . Warto sobie kupić za perę zł na jakieś hurtowni gdzie są .

Czyli coś takiego - tylko te moje są odrobinę po przejściach .(:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yasioo]

Moje E450 umarło ....jedna końcówka BUM trany nie żyją rezy 0,22 pękły jak inne 4 szt, tran 2240 rozerwało......Druga gra w pierwszej były szumy jakieś delikatne pukania i dźwięk jakby coś się zwierało,,,, również głośnik testowy po 2 min grania umarł....





;)

[woyteksirocki]

407 - 2x50VAC + 2x55VAC

307 - 2x42VAC + 2x53VAC (w oryginale 1x53VAC)



Jaka dawaliście moc transformatorów na 407 i 307 na konkretnych odczepach??



Jaskiniowiec jakiej mocy trafo zamowić przy twojej propozycji ,,uniwersalnego transformatora'' ?

[rs2512]

Testuj wzmacniacze na żarówkach.

Gdybyś je miał to one by zaświeciły a nie tranzystory. Jeśli świecą niesymetrycznie to trzeba sprawdzić co jest przyczyną. Jeśli świecą bez sygnału to też jest coś nie tak.

Z żarówkami też ustaw wstępnie prąd spoczynkowy i niech to pogra kilka dni. Jak wszystko będzie stabilne usuwasz żarówki i korygujesz prąd spoczynkowy.

[metka]

Szkoda, że nie było trochę więcej czasu na zamówienie (dopiero wczoraj wróciłem do kraju)

Chętnie odkupię ze 2 szt. jeśli ktoś chciałby sprzedać :)

[jaskiniowiec]

Transformator ok 600 - 800 wat na to wyższe napięcia 100 -200 wat .



Yasioo - poszedłeś podczas odpalania na kamikadze .

[jaskiniowiec]

Yasio rozmawiałem z adikiem on ci te końcówki odpalał i one grały u niego tylko na innym trafie i na niższym napięciu . ty podłączyłeś pod swoje i wszystko wywaliło .



Według mnie masz za wysokie napięcie na trafie , druga sprawa że wszystkie trany zastosowałeś z ogólnie sprawdzonych źródeł oprócz dwóch par bardzo podejrzanych isc - czyli reasumując . Nieco za wysokie napięcie zasilania + produkt firmy isc = Wybuch .

[adik82]

I produkt isc z northa.

Ten north spada ma psy.

Tam prędzej o podróbkę niż w elektronicznym sklepie na wsi.

Na kolektorach q17 i q18 zamiast 1,2V pojawiało się czasami kolo 40 paru.

Gdyby nie fotki to bym nie uwierzył.

Cóż, będziemy reanimować pacjenta.

Edytowane 14 Października 2012 przez adik82

[Gość]

możesz narysować jak włączasz te żarowki w obwod?

[adik82]

Podajesz napiecie na żarówki, a z żarówek na układ.

Szeregowo.

Lub możesz zastosować rezystory kilkanaście om, kilkanaście wat.

Zawsze to lepsze niż nic.

Edytowane 14 Października 2012 przez adik82

[jaskiniowiec]

Witam co do tej 307 to pcb zamówiłem , wziąłem troszkę więcej tych płytek także później będą jeszcze ze 3 komplety dla spóźnialskich .

Teraz czekać .

[adik82]

Od yasia 450 już naprawiona i gra poprawnie.

4 godzinki i po testach narazie na 1 parze końcowych bo czekam na przesyłkę /

Jednak nie proponuję nikomu wstawiać isc, bardzo się grzeją przy 55V a przy prawie 80V zaczynają się z nimi problemy.

Do niższych napięć jeszcze można próbować.

[cezar504]

jaskiniowiec jak sprawdzają się tranzystory 2SC3964?

warto je zakupić zamiast 2SC4685.

[kogutaudio]

Będziecie zamawiać jakieś transformatory z toroidy.pl do klonów accu ?.

Może zrobimy wspólne zamówienie na jakieś uniwersalne trafo do końcówek ?

[ja_brzoza]

Ja chcę zamówić do 550-ki, ale nie uniwersalne tylko dla tego jednego klona, na wersję monoblokową, zamówienie będzie raczej szybkie. Ceny jeszcze nie znam dokładnie. Może ktoś też chce.

[jaskiniowiec]

Co do tych 2sc3964 na pewno są 10 krotnie tańszą alternatywą zamiast 2sc4685 ..

Kompensacja temperaturowa działa na nich w 100 proc poprawnie .

Z kolei co do ich zakupu w north , to czysta loteria , lepiej się nie wypowiadać o tej firmie , należało by wypowiedzieć kilka wulgarnych słów .



2sc3964 można wyrwać z odzysku , siedzą w niektórych końcówkach , Czasami można jakieś złomowe sprzęty z zachodu za śmieszne pieniądze pozyskać .

[cezar504]

ostatnio dostałem taki email,nie wiem co o tym sądzić.



Hi Cezary,

2SC4685 10pcs 06+ New & Original in stock $10/ea



if you also need other parts, we could offer a better price.



freight cost is $30 to Italy.

payment method could be TT in advance ,western union, paypal



any issue i didn't explain clearly, please let me know







Lisa



International Sales Manager











Website:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) E-mail(MSN): [email protected] Tel: 852-35909059 Fax: 852-35909069



Add: Flat F1, 14/F, Haribest Industrial Building, 45-47 Au Pui Wan ST,Fo Tan, Shatin.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kw]

Pytałem o takie trafo do e-550 4x24V + 4x36V + 4x12V. Wycenili na ponad 400 pln.
