Drobne naprawy - porady dla początkujących.

**xniwax** · 27 Lutego 2011

Główka sruby jest praktycznie idealnie równo z powierzchnią, w ogóle nie wystaje ponad nią.

**cir** · 27 Lutego 2011

rozwiercenie to ostatecznosc ale nieraz uda sie jeszcze wbic twardy płaski wkretak w rozkalibrowany otwor i przy mocnym nacisku sruba ruszy

kolega kilka takich srub ruszył przyklejajac do niej odp. wym. nakrętke z wierzchu

ace99 · 4 Marca 2011

Mój problem wygląda następująco. Otrzymałem dziś PCB z zakładu, ale na niektórych małych padach i w niektóych nie potrzebnych miejscach soldermaski jest opis pcb. Na padach jest do tego stopnia, że nic nie chce się przylutować ;) Można go czymś zmyć, czy tylko papier ścierny wchodzi w grę?

ov_Darkness · 9 Marca 2011

Mam 2 trafa:

1.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

2.

które z nich się lepiej nadaje do zasilania WM DAC'a? (9-12V 150mA)

Chodzi mi konkretnie o to, że w zalewanym są 2 odczepy IN i 2 odczepy OUT.

Jak podłączyć ~230V do niego?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**andrejos1** · 11 Marca 2011

Mam 2 trafa:

1.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

2.

które z nich się lepiej nadaje do zasilania WM DAC'a? (9-12V 150mA)

Chodzi mi konkretnie o to, że w zalewanym są 2 odczepy IN i 2 odczepy OUT.

Jak podłączyć ~230V do niego?

miernik do łapy i mierzyc omomierzem - na 100% "in" bedzie mialo wieksza opornosc i tam 230V

a out z to juz chyba łopatologicznie i poliglotycznie oznacza wyjscie. jak podłączysz to sobie pomierz napiecia:)

właśnie spojrzalem na zdjecie zalewanego i tam bedziesz musial polaczyc od strony wejscia (bo pewnie masz tam 4) jedno 115V i 0V te od wewnetrznej strony

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

mae · 12 Marca 2011

Witam

może tu ktoś pomoże:

Szukam drabinki rezystorowej by zamontować ją na wejściu preampa w układzie zbalansowanym (P 1.7)

- znalazłem taką i pytam czy ktoś wie jak ta poniżej jest skonfigurowana ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

rezystory są lutowane w szeregu?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ov_Darkness · 13 Marca 2011

@andrejos1: Skąd wziąć 115v? Bo na aukcji stało jak wół że 230V? Nie da się, jak rozumiem tego prosto podłączyć do gniazdka...

Myślałem ,ze przylutuję sobie dwa kabelki i cześć pieśni, ale chyba trzeba będzie zmajstrować płytkę pod to trafo... Z 12 lat tego nie robiłem.

Jak taki układ powinien wyglądać?

znalazłem coś takiego, ale pojęcia nie mam jak powinno wyglądać, ani jakich użyć podzespłów:

Dzielnik napięcia przemiennego[edytuj]
Dzielniki napięcia mogą być także używane w układach prądu i napięcia przemiennego. Niemniej jednak, przy zasilaniu prądem przemiennym należy wziąć pod uwagę przesunięcia fazowe wynikające z występowania możliwych reaktancji pojemnościowych i indukcyjnych w samym dzielniku, jak również i w zasilającym obwodzie.

Najbardziej korzystnym jest używanie dzielnika napięciowego zbudowanego z bezindukcyjnych, bezpojemnościowych rezystorów, niemniej jednak nie zawsze jest to możliwe. Czasami więc stosuje się dzielniki pojemnościowe - zbudowane z dwóch kondensatorów.

na jednym In ma 446 na drugim 459, na out 7.8 i 8omów

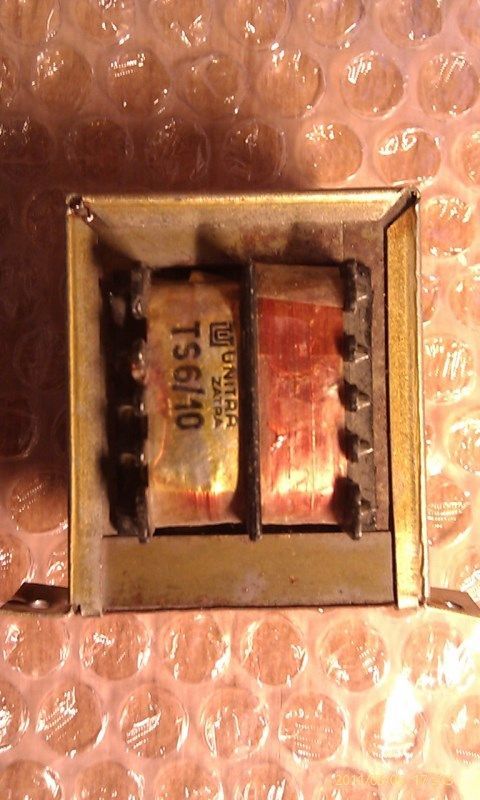

Unitra ma na pierwotnym uzwojeniu 474omy, na wtórnych: 2.8 i 8.5 oma.

aka63 · 13 Marca 2011

Tak łączysz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ov_Darkness · 16 Marca 2011

Dzięki!

Jeszcze jedno: czy diody 1n4001/2 można zastąpić np BYV28, czym zastąpić 1n4148?

Najakie parametry oprócz napięcia i natężenia zwracać uwagę?

kuzyn55 · 18 Marca 2011

Dzięki!

Jeszcze jedno: czy diody 1n4001/2 można zastąpić np BYV28, czym zastąpić 1n4148?

Najakie parametry oprócz napięcia i natężenia zwracać uwagę?

Możnesz powiedzieć dlaczego szukasz zamienników dla 1N4148? Te diody można kupić dosłownie wszędzie.

ov_Darkness · 18 Marca 2011

Już mi się udało dostać.

Ale bardziej mnie interesuje, czy są jakieś lepsze diody, bo te były jakieś śmiesznie tanie, chyba poniżej 1pln/szt.

kabturek · 18 Marca 2011

Już mi się udało dostać.

Ale bardziej mnie interesuje, czy są jakieś lepsze diody, bo te były jakieś śmiesznie tanie, chyba poniżej 1pln/szt.

uh 1pln ? to chyba Cię przycieli troche ;-) to chyba cena za 10szt?

Jak chcesz to mogę Ci sprzedać jakąś za 10pln, usłyszysz głębie nie do opisania ;-)

ov_Darkness · 19 Marca 2011

Za sztukę.

kiermarzab · 20 Marca 2011

Witam,

mam problem z tunerem Kenwood KT-5020, podczas wypinania interkonektu wraz z kablem wyszła z radia metalowa nakładka z jednego gniada rca. Po włożeniu jej na swoje miejsce i włączeniu radia grała tylko jedna kolumna. Ponowne próby zamocowania nakładki na plastikowe gniazdo nie dało oczekiwanego rezultatu - teraz słychać już tylko szum w jednej kolumnie. Myślę, że doszło do przerwania jakiegoś styku w złączu rca radia ale sam nie jestem w stanie tego naprawić.

Czy któryś z kolegów mógłby pomóc mi wskrzesić radio?

kuzyn55 · 21 Marca 2011

Witam,

mam problem z tunerem Kenwood KT-5020, podczas wypinania interkonektu wraz z kablem wyszła z radia metalowa nakładka z jednego gniada rca. Po włożeniu jej na swoje miejsce i włączeniu radia grała tylko jedna kolumna. Ponowne próby zamocowania nakładki na plastikowe gniazdo nie dało oczekiwanego rezultatu - teraz słychać już tylko szum w jednej kolumnie. Myślę, że doszło do przerwania jakiegoś styku w złączu rca radia ale sam nie jestem w stanie tego naprawić.

Czy któryś z kolegów mógłby pomóc mi wskrzesić radio?

Odkręć obudowę i zrób zdjęcia tego gniazda z zewnątrz i od wewnątrz. Coś się wtedy wymyśli.

kiermarzab · 22 Marca 2011

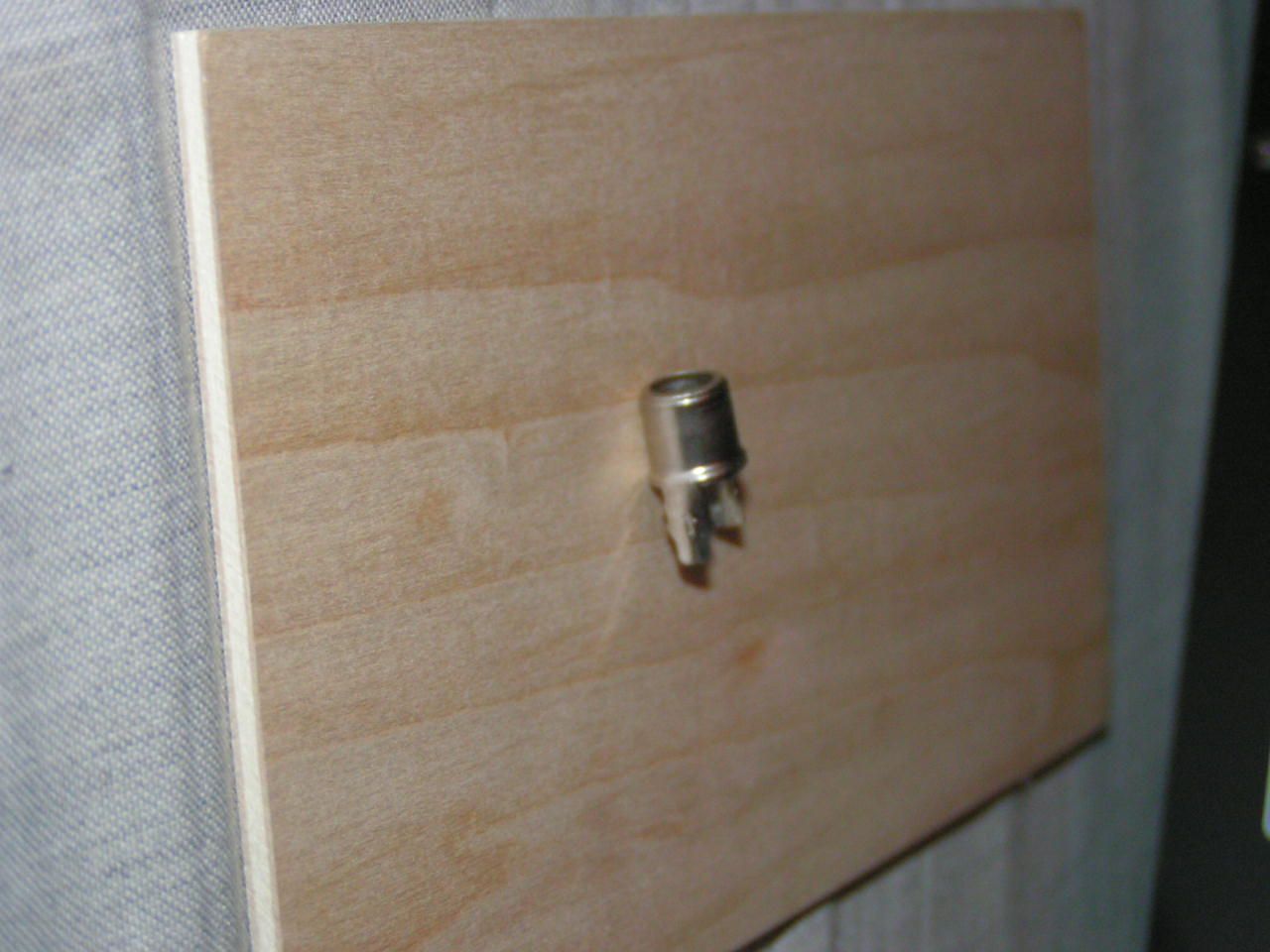

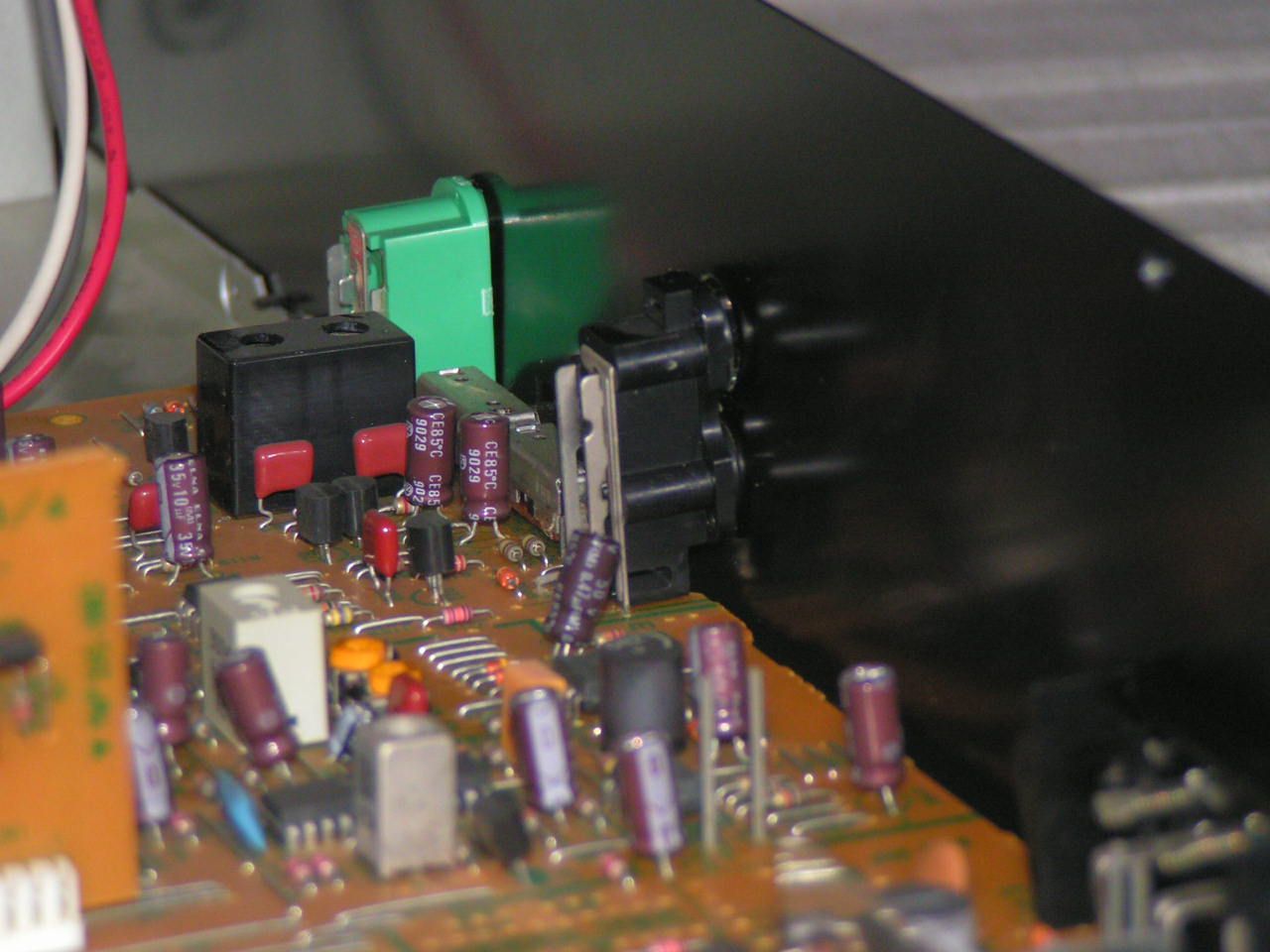

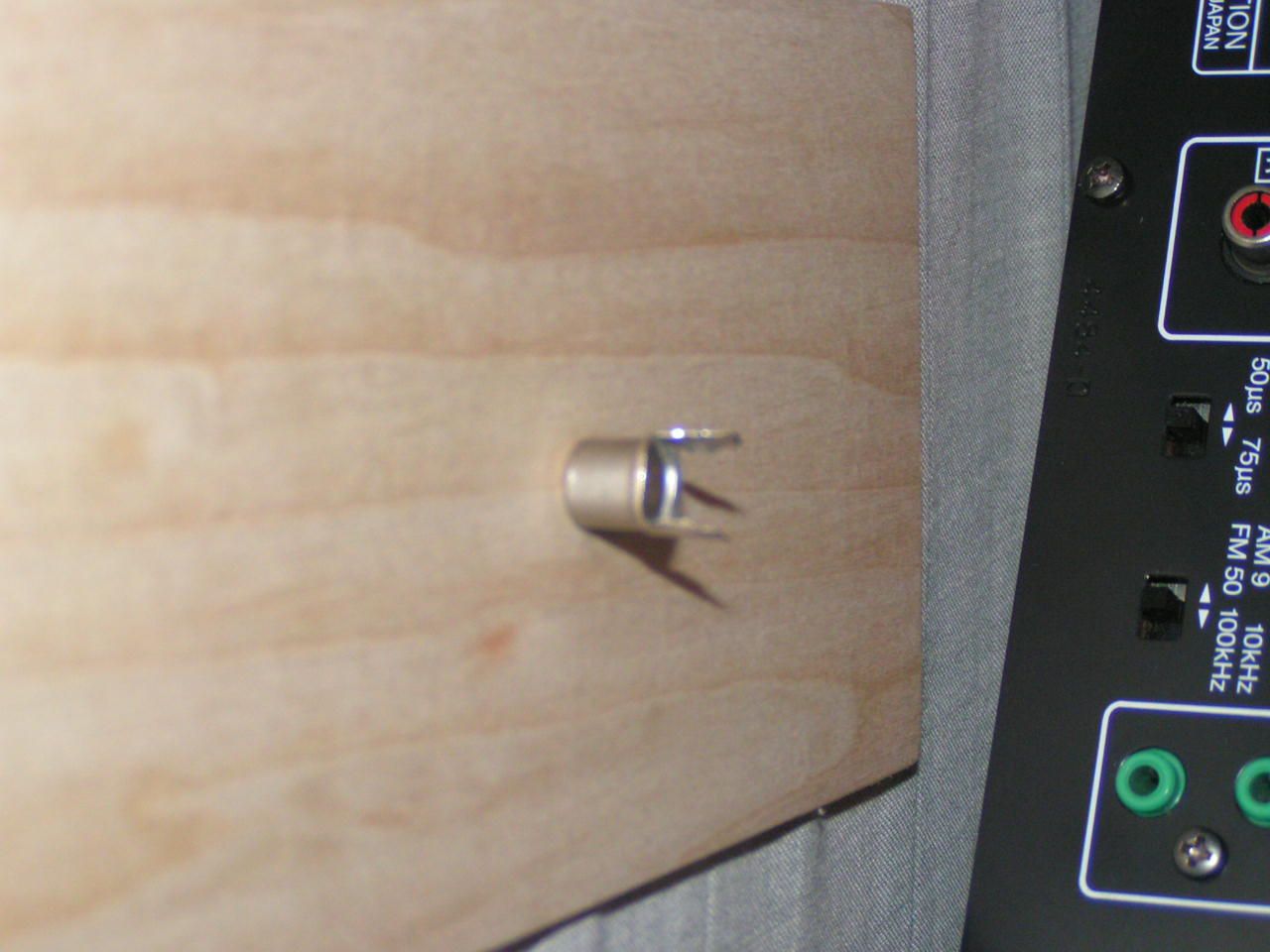

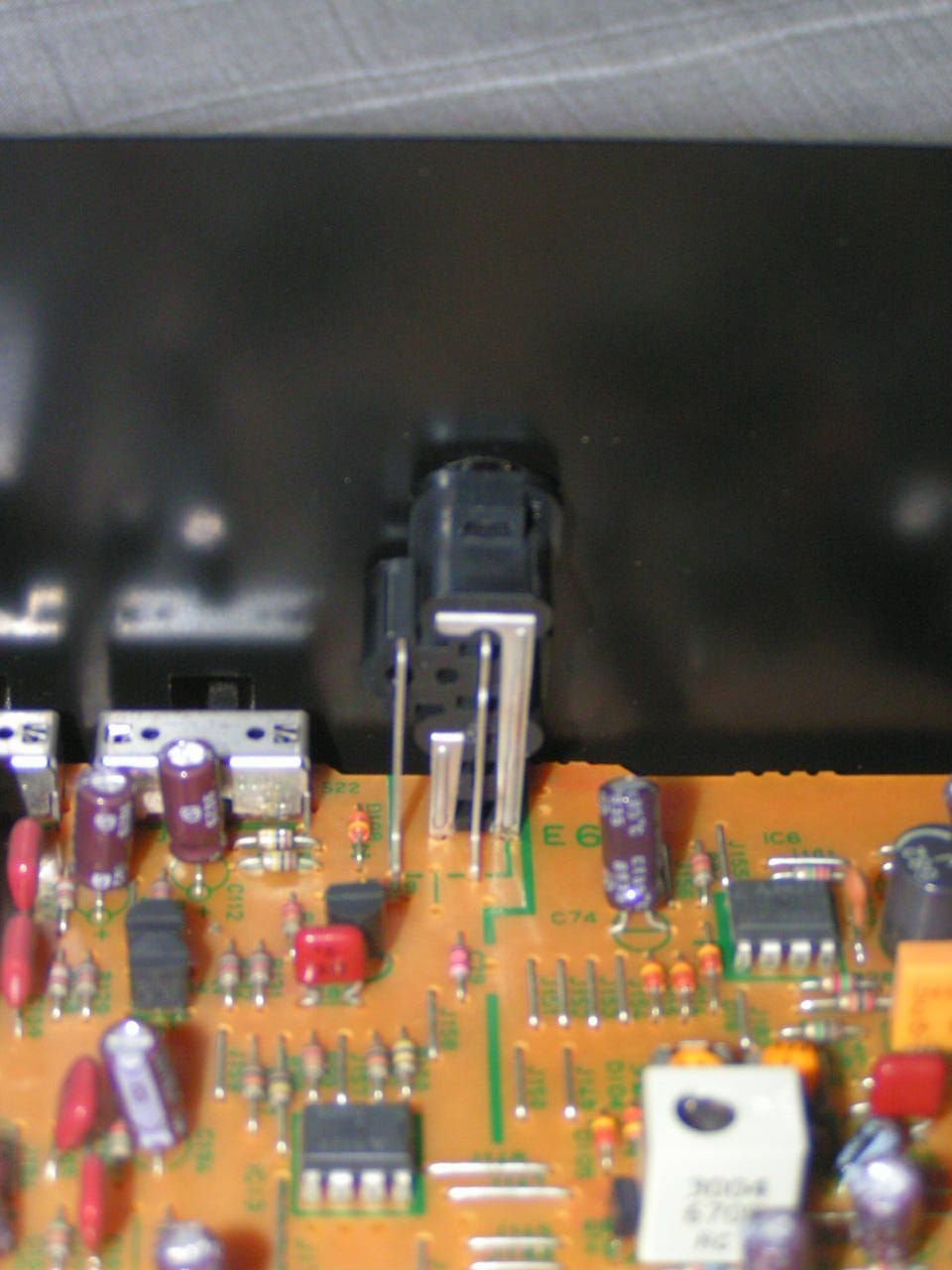

Poniżej zdjęcia, rozpinając łączówkę tym razem do połowy wyszła metalowa nakładka, po włożeniu je z powrotem na gnizdo rca i włączeniu radia nastała cisza w głośnikach:( Prośba o pomoc.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

kuzyn55 · 24 Marca 2011

Poniżej zdjęcia, rozpinając łączówkę tym razem do połowy wyszła metalowa nakładka, po włożeniu je z powrotem na gnizdo rca i włączeniu radia nastała cisza w głośnikach:( Prośba o pomoc.

Rozpadło się to gniazdo. Z kupieniem oryginału może być problem. W ostateczności możesz kupić gniazda przykręcane do obudowy i połączyć z płytką przewodem ekranowanym. Dla osoby z pewnym doświadczeniem w lutowaniu to drobiazg.

Oczywiście zakładam, że nie uległy w skutek ew. zwarcia uszkodzeniu układy wyjściowe.

Rotor · 24 Marca 2011

Dorwałem Rotela RCD 975 od znajomego gdzie sprzęcik odbywał emeryturę (zastąpiła go Yamaha s2000). Nie działa otwieranie i zamykanie szuflady, znajomy mówił że coś tam próbował pogrzebać, jakaś rolka itp. Trzeba wyciągać i zamykac ręcznie -otwieranie jest b. niewygodne bo nie ma za co złapać. Czy da się to w miarę łatwo naprawić? Sprzęt działa, gra bardzo ładnie, czyta wszystko aż miło, szkoda, żeby się marnował. Pomóżcie.

kiermarzab · 25 Marca 2011

Rozpadło się to gniazdo. Z kupieniem oryginału może być problem. W ostateczności możesz kupić gniazda przykręcane do obudowy i połączyć z płytką przewodem ekranowanym. Dla osoby z pewnym doświadczeniem w lutowaniu to drobiazg.

Oczywiście zakładam, że nie uległy w skutek ew. zwarcia uszkodzeniu układy wyjściowe.

A czy kolega umiałby taka operację przeprowadzić? Sam niestety nie podejmuje sie naprawy bo mogłoby to spowodować dalsze uszkodzenia radia.

kuzyn55 · 25 Marca 2011

A czy kolega umiałby taka operację przeprowadzić? Sam niestety nie podejmuje sie naprawy bo mogłoby to spowodować dalsze uszkodzenia radia.

Zapytaj o cenę takiej naprawy w najbliższym serwisie. Może się okazać że jej koszt będzie porównywalny z kosztami wysyłki sprzętu do mnie i z powrotem. To naprawdę prosta naprawa i nie powinni z Ciebie zedrzeć dużo kasy. No i nie będzie ryzyka uszkodzenia w trakcie transportu. Chyba że mieszkasz na Śląsku i mi go dowieziesz. W takim razie dalszy kontakt na PW.

musiko · 26 Marca 2011

Rotor

Dorwałem Rotela RCD 975 od znajomego gdzie sprzęcik odbywał emeryturę (zastąpiła go Yamaha s2000). Nie działa otwieranie i zamykanie szuflady, znajomy mówił że coś tam próbował pogrzebać, jakaś rolka itp. Trzeba wyciągać i zamykac ręcznie -otwieranie jest b. niewygodne bo nie ma za co złapać. Czy da się to w miarę łatwo naprawić? Sprzęt działa, gra bardzo ładnie, czyta wszystko aż miło, szkoda, żeby się marnował. Pomóżcie.

Mam podobny problem z Rotelem RCD970BX, podstawą była wymiana paska i plastikowej rolki z zębatką która tania nie jest - 50zł.,

teraz otwiera i zamyka z tym tylko, że po otwarciu silnik otwierający szufladę nie przestaje się kręcić i przy dobrym nowym pasku można sobie momentalnie to kółeczko ponownie załatwić, czyli zedrzeć na nim ząbki które to (prawdopodobnie ku "cichości " otwierania)są w połowie swej szerokości "w powietrzu".Sprawdzałem stycznik który powinien zwierać obwód (lub rozwierać)i wyłączać zasilanie do silnika po całkowitym otwarciu szuflady,

ale mam go sprawnego i tez żaden cyngiel w szufladzie ułamany nie jest.

kiermarzab · 27 Marca 2011

Zapytaj o cenę takiej naprawy w najbliższym serwisie. Może się okazać że jej koszt będzie porównywalny z kosztami wysyłki sprzętu do mnie i z powrotem. To naprawdę prosta naprawa i nie powinni z Ciebie zedrzeć dużo kasy. No i nie będzie ryzyka uszkodzenia w trakcie transportu. Chyba że mieszkasz na Śląsku i mi go dowieziesz. W takim razie dalszy kontakt na PW.

OK dziękuje.

Rotor · 28 Marca 2011

A taki zakup na Allegro to dobry pomysł? Kółko zębate do CDM9 od jakiegoś Holendra?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Zapytałem czy pasuje do Rotela 975 ale bez oznaczenia BX. Odpisał tak:

"Dzien dobry. Juz sprzedalem kilku raz kolo cdm9 dla 975 rotela. Powinne pasowac. Pozdrawiam, Jeroen"

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

musiko · 30 Marca 2011

Rotor

A taki zakup na Allegro to dobry pomysł? Kółko zębate do CDM9 od jakiegoś Holendra?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Zapytałem czy pasuje do Rotela 975 ale bez oznaczenia BX. Odpisał tak:

"Dzien dobry. Juz sprzedalem kilku raz kolo cdm9 dla 975 rotela. Powinne pasowac. Pozdrawiam, Jeroen"

U mnie było coś podobnego lub identycznego (rozmiarów nie gwarantuję, ale wygląda na taki sam),

powinno pasować, tez zakupiłem na allegro.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Rotor · 2 Kwietnia 2011

Wyjąłem to kółko i muszę stwierdzić, że jest strasznie kruche, to tworzywo można łamać dwoma palcami a ząbki kruszyć paznokciem. Czy to tak się zestarzało? Jeśli to co sprzedają na Allegro to jakieś magazynowe leżaki to może mieć już tę samą "trwałość". Gdyby to było z normalnego plastiku to mogłoby służyć 50 lat. Mam nadzieję, że jest normalnie mocne bo inaczej szkoda fatygi i pieniędzy na taki badziew. A piszą wszyscy że CDM9 to taki trwały i dobry napęd. Tylko kółko po latach murszeje.

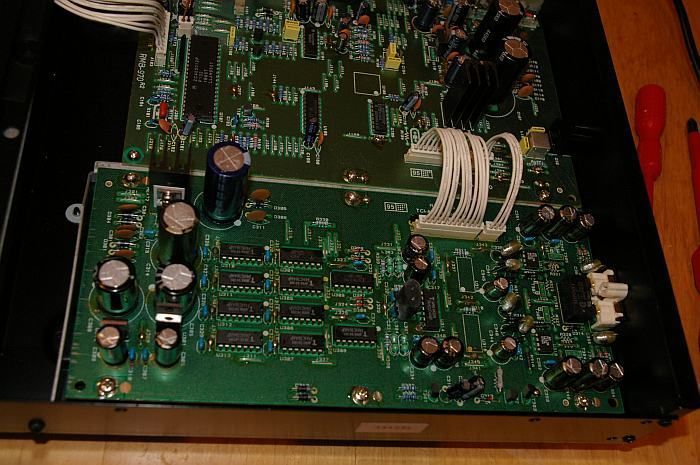

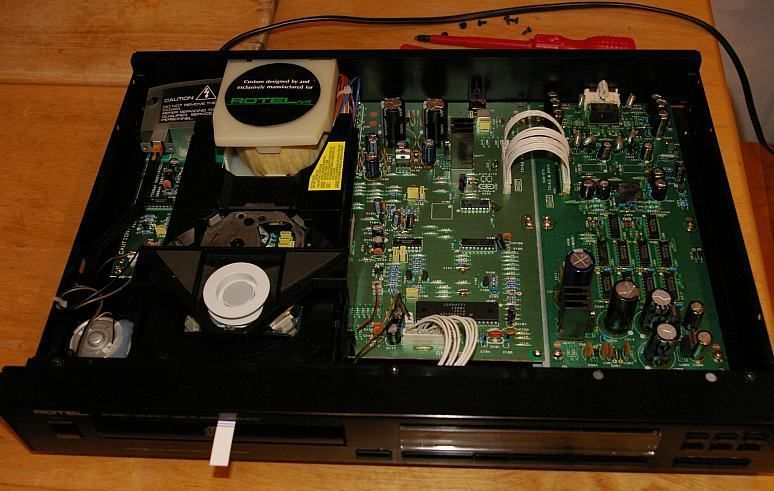

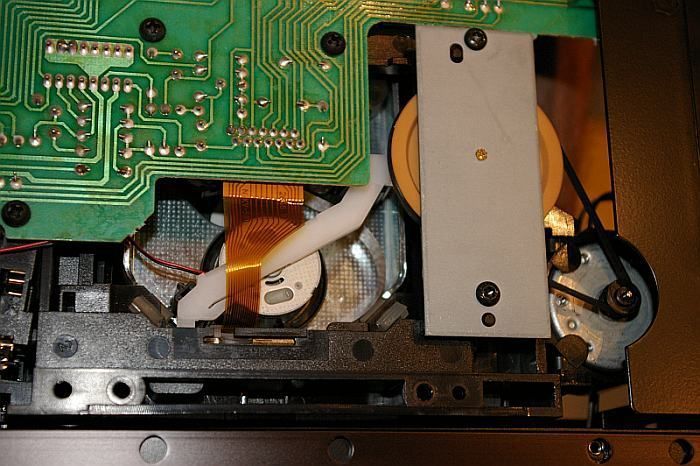

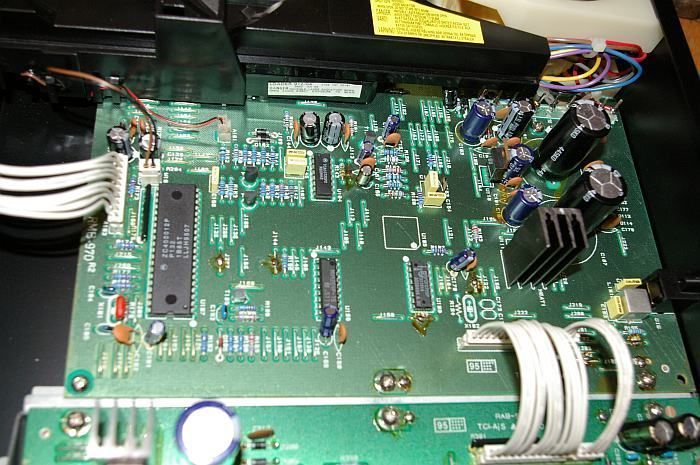

Zrobiłem parę zdjęć wnętrza RCD 975 - cała obudowa jest wypełniona gratami! nie ma pustych przestrzeni, uczciwie zapełnili całe miejsce a na kondensatorach wszędzie "Back Gate". Żeby się dobrać do kółka trzeba zdjąć górną pokrywę (łatwo chociaż śrubek sporo) zlokalizować dwie kluczowe śrubki srebrne jedna na płycie druga w plastiku napędu, obie na płycie zaznaczone strzałkami. Odkręcić je, zdemontować dolną pokrywę -kolejne z 8-10 śrubek w tym mocujące transformator, i widzimy mały prostokąt z blachy (zdjęcie nr 5) na którym osadzone jest kółko -dwa wkręty gwiazdkowe torx i element zdjęty, kółko z trzpienia wyciągamy zwyczajnie na siłę. Zielony smar stwardniał całkowicie więc go zeskrobałem. Złożyłem bez kółka, jak je dostane to zamontuję, całość jeśli ktoś wie które śrubki odkręcać, to będzie jakaś godzinka spokojnego dłubania, mi zajęło 1,20 bo nie wiedziałem co i jak a w życiu był to drugi CD do którego zaglądałem.
