Wzmacniacz 'Ugoda'

[krystian76]

Ja zamówiłem w poniedziałek. Nie dostałem żadnego potwierdzenia ale mam nadzieję że moje zamówienie jest ważne.

[gqsoft]

> krystian76

Masz rację, przydałoby się takie wstępne potwierdzenie zamówienia. Maile dochodzą dość niezawodnie, ale czasem też giną...



Za moment poproszę toroidy.pl o modyfikację naszej procedury zamawiania, żeby przysyłali mailem potwierdzenie przyjęcia zamówienia.

[DoubleG]

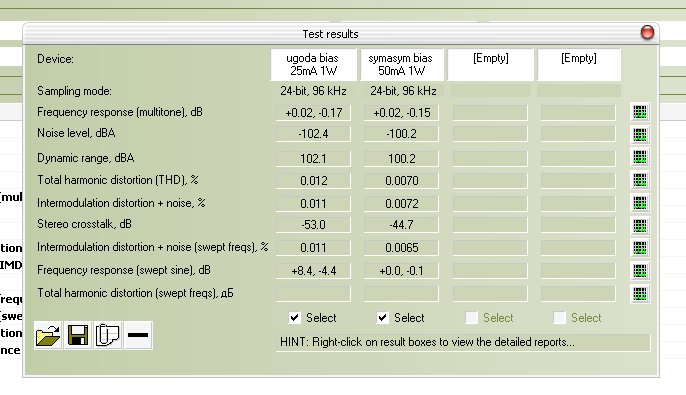

No i w końcu udało mi się to wszystko poskładać do kupy i od razu zrobiłem testy. Niestety ugoda nie jest taka wspaniała jak by się chciało ale i tak gra bardzo dobrze wiele przyjemniej od symasyma. W testach nie jest już tak fajnie prawdopodobnie wzmak ma za mały bias stąd sporo większa ilość nieparzystych harmoniczny będę jeszcze na pewno testował przy większym biasie.jak ktoś chce plik z RMAA do porównań przy 1W proszę pisać na pw.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zbuj]

Jednego z tych pomiarów nie rozumię (coś tu musi śmierdzieć), jak przy monoblokach jest tak wysoki przesłuch między kanałami????????

[zbuj]

a tak w ogóle to pokaż wszystkie wykresy, bo pasmo przenoszenia też coś nie teges. Ja tego +8,4dB przy niskich to jakoś nie słyszę, a słyszał bym. W ogóle to w życiu nie widziałem takich nieliniowości w normalnym sprzęcie.

[zbuj]

Fajnie też było by wiedzieć jaki był sprzęt i warunki pomiaru

[Waldi_06]

>DoubleG

Bardzo dobrze, że pomierzyłeś,

ale cos jest nie tak, symulator mówi cos całkiem innego, owszem są róznice dla poszczególnych punktów pracy, ale to nie ten rząd wilekości, warto drążyć temat

[DoubleG]

oczywiście nie robię testów w stereo, robie poprzez opcje mono mode test jednego tylko kanału. Dlaczego IMD jest nie liniowe a no dlatego że przy końcu zakresu pomiarowego załapuje już filtr. Żadnego spadku poziomu sygnału nie ma ugoda ciągnie jak najbardziej równo w całym zakresie słyszalnym .

[DoubleG]

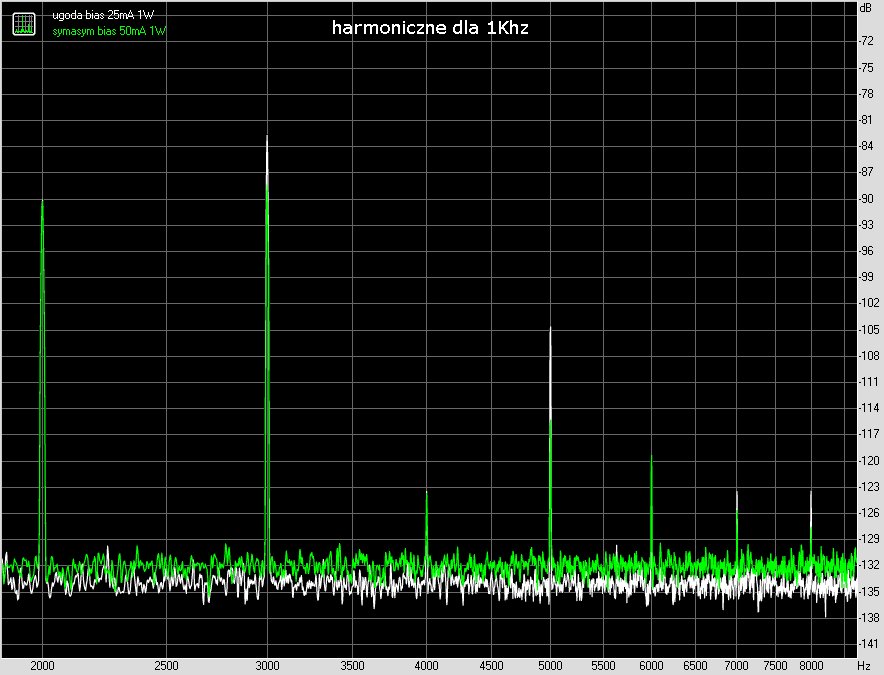

z tym 25mA to jakiś niewypał chyba, jak dałem 12mV czyli 50mA na każdy tranzystor czyli typowo dla tych tranzystorów dostałem takie coś (załącznik). Jak widać te 25mA robi różnicę bo ktoś już się tu pytał czy warto wkręcać więcej prądu. co do samego sprzętu pomiarowego ADC ak5357 karta audiotrak HD2.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[DoubleG]

jeszcze rozkład harmonicznych w porównaniu do 25mA

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

DoubleG, 4 Lut 2010, 23:14

Spróbuj, może, wykonać pomiary w zależności od różnych ustawień korekcji Hawksforda. I dla częstotliwości 10kHz i 20kHz.

[gqsoft]

Flash-trafo-news!



Minęły już 4 z 7. dni przeznaczonych na zamawianie

Zamówienia złozyło 11 z 16. wpisanych na listę osób

Zamówiono 24 z 34. planowanych sztuk transformatorów



[na podstawie informacji przysłanej przez toroidy.pl]



Zapraszam pozostałych zainteresowanych do wzięcia udziału w zamówieniu.

Nie ma tu znaczenia, czy ktoś jest zapisany na listę chętnych, czy nie.

Ponieważ próg 20 sztuk został przekroczony, a 50 wydaje się poza zasięgiem, etap zamawiania zakończymy zgodnie z planem, tzn. w najbliższy poniedziałek o godz. 10:00.

[jurek]

Szukałem ale nie znalazłem: jakie są wymiary traf?

[gqsoft]

Wymiary trafa z toroidy.pl: Średnica 129mm / Wysokość ~46mm

[DoubleG]

do jar1

nie mogę wykonać realnych testów powyżej 20khz bo nie zobaczymy harmonicznych.

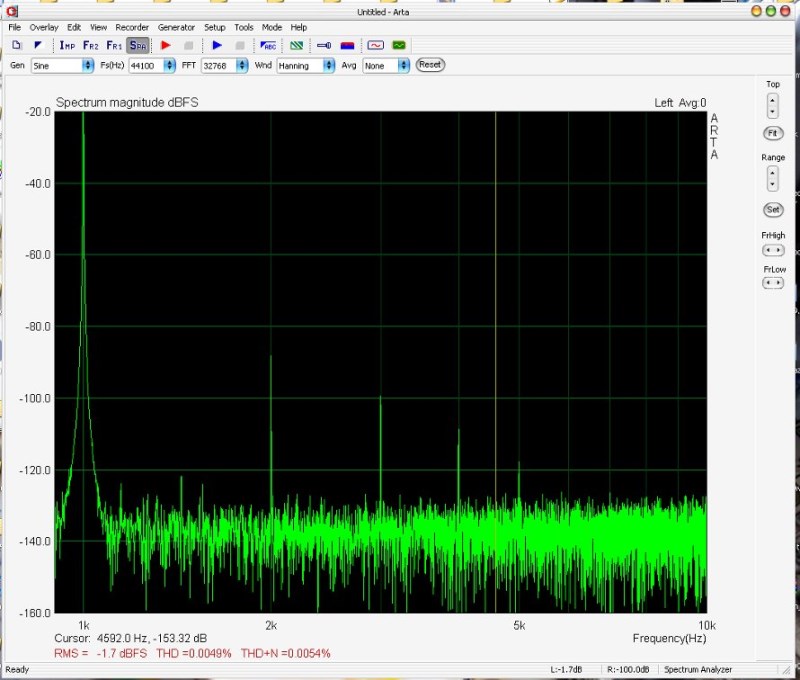

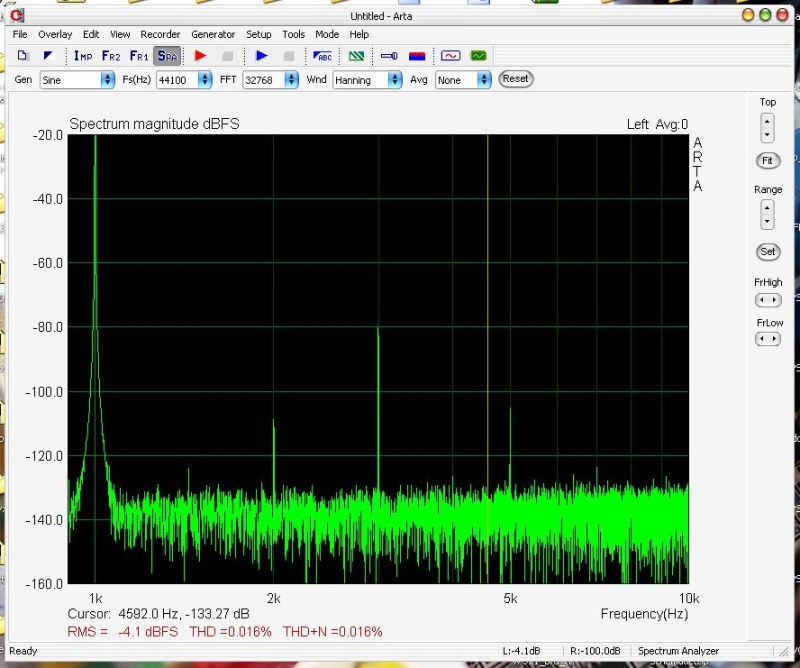

Natomiast zmieniłem analizator na Arta żeby w czasie rzeczywistym regulować korekcje i mierzyć THD i ot co wyszło. przy biasie 25mA jak ustawimy korekcje na max tłumienie to dostaniemy (obrazek1) ale jak ustawimy na minimalne THD to dostaniemy (obrazek2) tylko że tłumienie wtedy jest marne bo po przyłączaniu obciążenia napięcie spada o ~20mV czyli marnie. ostatni obrazek to 10khz z ustawieniem korekcji na max tłumienie i też THD spore. Z mojego punktu widzenia to korekcja zmniejsza zniekształcenia powstałe w wyniku wahania(zakłóceń) obciążenia ale nie z powodu stosowania płytkiej klasy AB(przejść przez zero).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

DoubleG, 5 Lut 2010, 18:48



> tylko że tłumienie wtedy jest marne bo po

>przyłączaniu obciążenia napięcie spada o ~20mV czyli marnie.







A jakiej wielkości była amplituda sygnału wyjściowego i jaka opornośc obciążenia? Tak, bez odniesienia trudno powiedzieć czy to dużo czy mało.;-)



Jak dla mnie, zniekształcenia na poziomie 0,01% dla wzmacniacza bez globalnej petli sprzężenia zwrotnego, to i tak dobry wynik.Szczególnie dla mocy ok. 1W.

Oczywiście, wybrany przeze mnie punkt pracy wcale nie musi być optymalny i pewnie zależy również od konkretnego zestawu elementów (szczególnie tranzystorów stopnia końcowego).

Dziwi mnie trochę, że zniekształcenia nie są najmniejsze dla największej korekcji - tak, jakoś nie pasuje to do teorii ;-)

[rs2512]

Czy w poniedzialek bedzie dostepna jakas informacja z toroidy.pl ?

Wyslalem na podany mail potwierdzenie i pytanie ale nie otrzymalem odpowiedzi z ich strony.

Moze po weekendzie odezwie sie ktos z firmy? [przepraszam za ogonki].

[gqsoft]

> rs2512

Jeżeli wysłałeś zamówienie w weekend, to spodziewaj się potwierdzenia już w poniedziałek.



Poniedziałek rano, przed 10:00 jest czas na złożenie ostatnich zamówień i na wyjaśnienie wszelkich wątpliwości. Toroidy.pl bardzo sprawnie odpowiadają na maile - w godzinach pracy.



Oprócz bieżących potwierdzeń złożonych zamówień należy się spodziewać dalszych informacji - ale to już po zamknięciu etapu zamawiania.

[rs2512]

Pisalem w piatek raniutko. Ale poczekam, dzieki.

[gqsoft]

Pozostały ostatnie 2. godziny na złożenie zamówienia w toroidy.pl na trafa 300W do Ugody!!!



Szczegóły pod koniec poprzedniej strony tego wątku (gqsoft, 1 Lut 2010, 10:34).

[gqsoft]

Flash-trafo-news!



Ostatni dzwonek na zamawianie!

Zamówienia złożyło 14 z 16. wpisanych na listę osób

Zamówiono 30 z 34. planowanych sztuk transformatorów



[na podstawie informacji przysłanej przez toroidy.pl]

[gqsoft]

Flash-trafo-news!



Zamówienia złożyło 16 z 16. wpisanych na listę osób

Zamówiono 34 z 34. planowanych sztuk transformatorów



[na podstawie informacji przysłanej przez toroidy.pl]



No to już chyba wszyscy, o ile zamawiali tylko wpisani na liste...

[gqsoft]

Flash-trafo-news!



Koniec składania zamówień. Kazdy z zamawiajacych dostał maila z zawartością:



"Witam Serdecznie,

Zakończyliśmy etap składania zamówień.

Niniejszym rozpoczynamy etap produkcji transformatorów, który będzie trwał 14-16 dni.

..."



Jeżeli ktoś nie otrzymał takiego maila, proszę skontaktować się z toroidy.pl w celu wyjaśnienia sytuacji.

[elbi]

===> gqsoft

[gqsoft]

> elbi

Żadna sprawa, a wiele już razy korzystałem z uprzejmości innych :-)

Mam nadzieję, że same trafa spełnią nasze oczekiwania, i że będą szybko!

[nutka]

Na trafa zapisałem się w ostatniej chwili (nie było mnie wcześniej na liście). Organizacyjnie jest na 5+ obsługa na razie rewelacja. Podziękowania dla organizatora akcji. :)

[SzymonCB]

Witam,

Ma ktoś może gotową, w obudowach, działającą Ugodę na sprzedaż?

[elbi]

witam! cos dłuuugo cicho w moim ulubionym temacie ... już niedługo będą trafa :) pewnie się temat ożywi nieco. czy costały może komuś 2 szt. kondensatorów 100uF NON POLAR ? a może ktoś wie gdzie je kupić ? bo pomijając trafa to tylko one mi brakują :(

[krystian76]

Pytanko... Zamierzam zrobić desymetryzator do ugody na OPA1632 tylko zastanawiam się nad zasilaniem.

1. podłączyć się do UGODY

2. dać dodatkowy mały transformatorek

???

[Waldi_06]

>krystian76, 22 Lut 2010, 08:16



>Pytanko... Zamierzam zrobić desymetryzator do ugody na OPA1632 tylko zastanawiam się nad

>zasilaniem.

>1. podłączyć się do UGODY

>2. dać dodatkowy mały transformatorek

>???



to zawsze da najlepsze rezultaty, a w zasadzie najmniej "pogorszy" :-)
