Przydatne miłośnikom G-601f i WG-610f Fonomaster.

[Vlado]

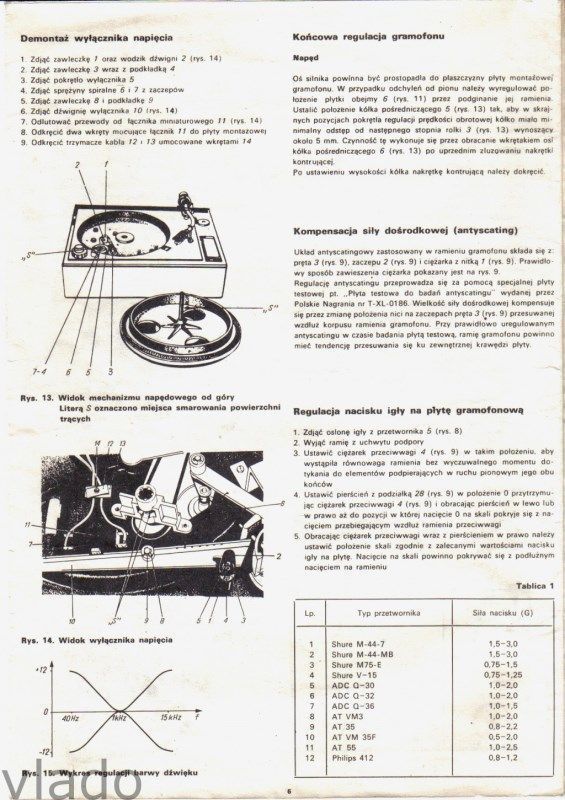

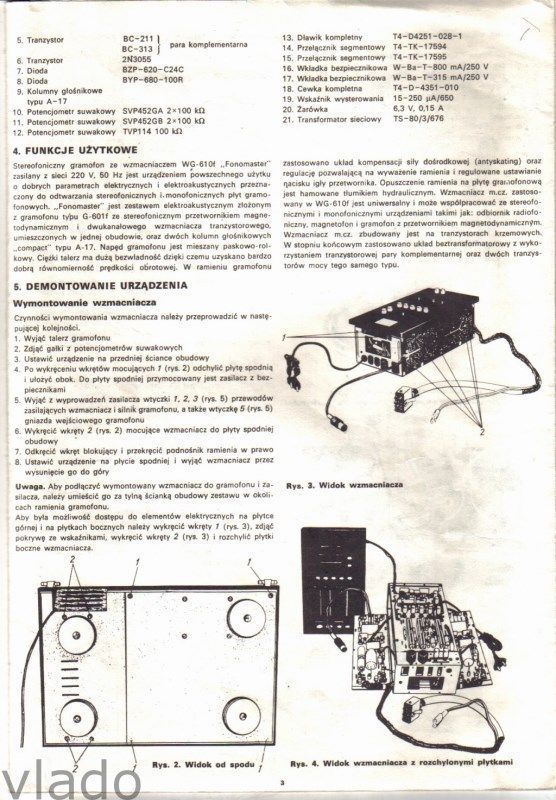

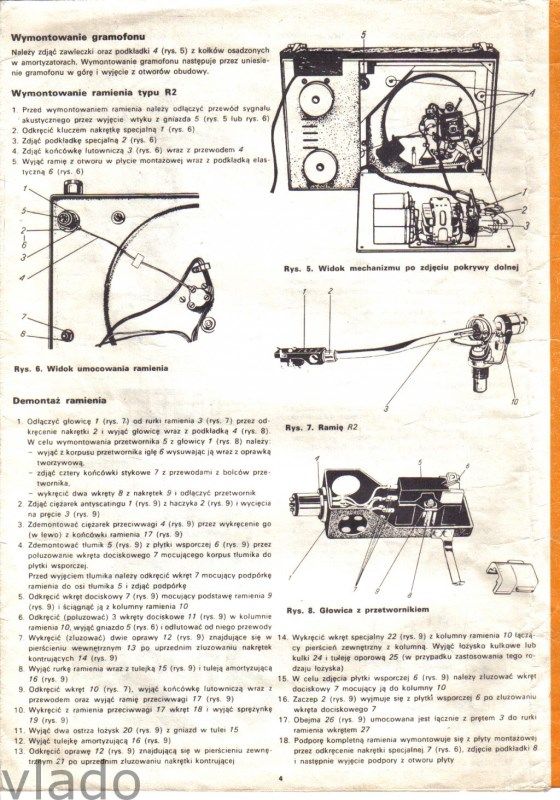

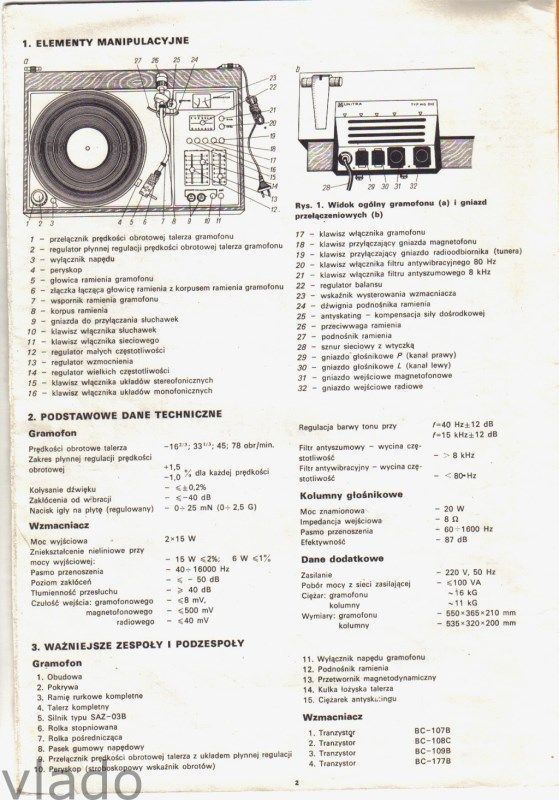

Skutek przedświatecznych porządków.



Jakoś wyszło od tyłu -)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ricon]

Stare wydawnictwo WKiŁ dotyczące idlerowego fonomastera.Gdyby było do G601a ,a to co innego.

[tomasz6662]

Jeśli ktoś potrzebuje do G-601a to kiedyś tu wrzuciłem :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ricon]

Ale to też "staruszek" idlerowy. A w 601 A było trzy typy plytek prząłaczania i stabilizacji obrotów.

A skoro przy temacie, POSZUKUJĘ paska napędowego.Złożony na pół ma dł.112mm.Choć najchętniej oryginał, choćby miał 40 lat:)

[tomasz6662]

Ale to też "staruszek" idlerowy. A w 601 A było trzy typy plytek prząłaczania i stabilizacji obrotów.

A skoro przy temacie, POSZUKUJĘ paska napędowego.Złożony na pół ma dł.112mm.Choć najchętniej oryginał, choćby miał 40 lat:)



Spójrz na sam dół podanego linka, jest tam ewidentnie g601a z napędem paskowym



pozdrawiam

[ricon]

THX

[bodo12]

witam

potrzebuje informacji w kwesti ilu gramowy jest odwaznik antyskatingu fonomastera 610f własnie taki nabyłem i trzeba go troche reanimowoac , a brakuje mi tego ciezarka

[ricon]

1,375g

[magal84]

Dorzucam linka z serwisówką od G-601A, dostępną bez logowania jak ktoś nie ma na triodzie konta. Jakość może nie rewelacyjna, ale czytelna bez problemu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bodo12]

1,375g

dziekuje

jeszcze mam pytanie , spalone sa wskazniki , napiecie do nich dochodzi 16 V nowe mam , ale obawa ze sie znowu spalą , mechanika juz jest w porzadku :)

[magal84]

spalone sa wskazniki , napiecie do nich dochodzi 16 V

W sensie, że takie napięcie wchodzi na punkty pomiarowe wskaźników? A sam wzmacniacz gra normalnie?

[szerszy]

.

[bodo12]

Tak gramofon gra na wyjsciu po podłaczeniu pod radmora normalnie , po wpieciu kolumn głosnikowych buczy wskazniki nie działają , a napiecie tak jak piszesz na mierniku na wejsciu na wskazniki . cóż mega elektronk ze mnie zaden , inaczej opisac nie umiem

[magal84]

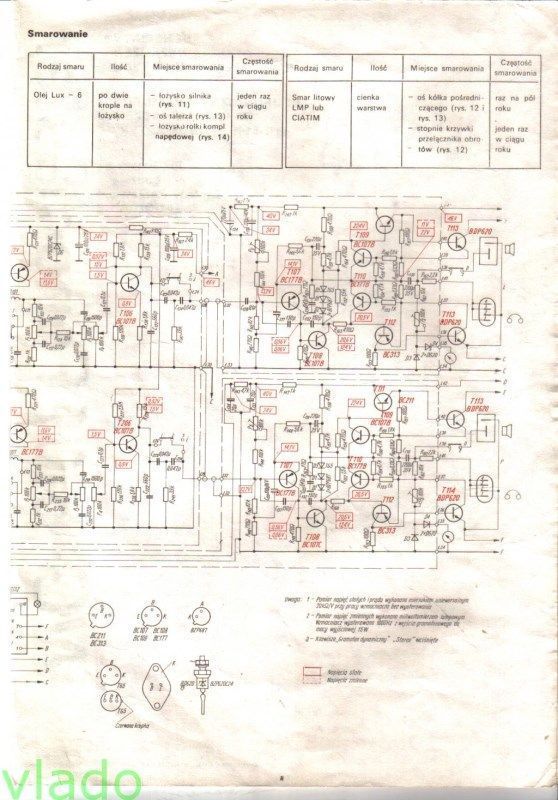

Sprawdź sobie napięcie na wyjściach głośnikowych. Niemal na pewno będziesz miał tam stałą składową. Pierwsze co możesz zrobić to sprawdź końcówki T113 i T114 na tranzystorach BDP620. Na schemacie masz na pierwszym rysunku. Jeśli są ok to jedziesz dalej do tyłu. Dużo tego nie ma, raptem 8 tranzystorów na kanał. Tylko na schemacie opieraj się o dolny rysunek. Są takie same dla obu kanałów, ale górny ma chyba lekko skopane oznaczenia tranzystorów.

[bodo12]

Witam ... gramofon nie grał przez Radmora , zle brata zrozumiałem , grał na głosnikach podpietych pod własny wzmacniacz .

I teraz drody czytelnicy , juz wszystko działa :) wskazniki wymienione , gdzies tam jakaś masa cos bruzdziła , i jakis układ sie rozładowuje przez głosniki i własnie jak sie go puszcza bez podpietych głosników to jest problem i palą sie wskazniki . Jakis układ gdzie stosowane są 4 diody tam jest zrobiony na 2 diodach . W ogole brat zachwycony sprzetam , jest tak prosty , tępy , ze aż piekny :)

jednak mimo ze gra to dalej troche buczy , a ponieważ jest tam naped bezposredni takim gumowym kółkiem na talerz to przenosi sie troche buczenia na igłę , ale to juz nie jest to co bylo , jednak jest , ma ktos pomysł ewentualnie jak to zmodernizowac ? i czy sie da ? pozostało do naprawy tylko to , no i potrzebuje ten antyskating - ciezarek bo go brak , z czego pasuje ? czy ktos ma na zbyciu ?

Bede go rozbierał i odswierzał obudowę , jest cała lae ze mineło 40 lat :) to trzeba nią sie zajac by wygladał pieknie - wtedy bedzie -jak jeszcze wymienie mu tranzystory i kondziole na lepsze - IGŁA ! :)

Ktoś cos moze pomóc w wynikajacej z postu sprawie ???

dziekuję

[bodo12]

aha ! jeszcze jedno , potrzebuje praktyków , jak uzupełnic smar w windzie ??

[magal84]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Winda chyba będzie taka sama

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bodo12]

dziekuję

gdzie mozna dostac ewentualne czesci do tego gramowidła , potrzebuje odwaznik antyskatingu .

[ricon]

Pręt mosięzny dł ok 4-5mm fi 5mm

Nawiercajac od spodu ,zbierajac materiał dochodzisz do wlaściwej wagi .Owe 1,375g

[bodo12]

Dziekuję

mam problem ... nie mogę wyeliminowac charakterystycznego buczenia . wymieniłem wszystkie tranzystory na nisko szumowe i wzmacniacz jest ok , po polozeniu ramienia z igła na płycie pojawia sie buczenie . nawet jak naped wyłaczony , a wzmacniacz załaczony oczywiscie . Od czego to moze "iść" trafo odizolowałem od obudowy i dalej to jest ?

[ricon]

uziemienie ramienia .Sprawdż przejscie masy.na rurce i chassis

[bodo12]

Wiesz co było przyczynom buczenia ? :)

kupiłem okazyjnie DANIELA, piekny egzemplarz Tak mnie cos tkneło przełóż głowice ...wiec przelozyłem i co słyszę po właczeniu i puszczeniu muzyki ...? NIC ! a to nic to własnie to buczenie .

dziekuję za pomoc mimo wszystko .

[bodo12]

Nie - nie jest taka sama ! chodzi oczywiscie o windę

[bodo12]

witam ponownie , reanimacja dobiega konca , potrzebuje wiedziec jakiej grubosci ma byc zyłka na ktorej wisi ciezarek antyskatingu do fonomastera . ciezarek dorobił mi jubiler z srebra

[ricon]

Najcieńsza aby się swobodnie przewieszała przez oczko wspornika ...np.o,o5mm Zwykła wędkarska

[Teddy_2012]

witam ponownie , reanimacja dobiega konca , potrzebuje wiedziec jakiej grubosci ma byc zyłka na ktorej wisi ciezarek antyskatingu do fonomastera . ciezarek dorobił mi jubiler z srebra

Oj, to srebro "wyostrzy"dzwiek i moze byc nie ciekawie ?

ale za to audiofilsko.

[Vlado]

i to by było na tyle.

[ricon]

Zabytki jeszcze żyją .Ale potrzeba organów do przeszczepów. Bogowie może ktoś ma na zbyciu rolkę pośrednicząca do IDLEROWEGO NAPĘDU. Ten czerwono -różowy krążek..P{o 40 latach stwardniał (ma kodycję ) ale przenosi hałas z przekałdni stożkowej i paska na talerz.

Stan obojętny .będzie jako baza do dalszych działań.
