Czyli co, chcesz żeby wpłacać Ci kasę teraz, czy dasz jakieś wezwanie za te 3 tygodnie?



Tak, teraz poproszę tylko osoby zainteresowane "kostkami" o potwierdzenie zamówienia na PW.

[Luiis]

Dostałem potwierdzenia od 11 osób (pełna lista później).

Czekam na dalsze potwierdzenia do czwartku wieczorem.

W piątek zamawiam.

Nie sądzę, żeby ostateczna cena się zmieniła, ale jeszcze to sprawdzę...

[mac_1]

Dzisiaj doszła ostatnia wpłata, po dwóch godzinach kalkulowania doszedłem w końcu do ładu i składu z wszystkimi wpłatami oraz kosztami, możliwe ze będę na minus pare złotych ale to się jeszcze okaże... w każdym razie od jutra zaczynam składać zamówienia :)

[cypher]

Dzisiaj doszła ostatnia wpłata, po dwóch godzinach kalkulowania doszedłem w końcu do ładu i składu z wszystkimi wpłatami oraz kosztami, możliwe ze będę na minus pare złotych ale to się jeszcze okaże... w każdym razie od jutra zaczynam składać zamówienia :)



Jeśli trzeba coś dopłacić to daj info ile, na pewno kasa do Ciebie wróci.

BTW. dzięki za organizację zmówienia.

Artur

[Tomek 1685]

PCB dotarły do mnie dzisiaj. Wyglądają bardzo ładnie. Dzięki

[mac_1]

Jeśli trzeba coś dopłacić to daj info ile, na pewno kasa do Ciebie wróci.

BTW. dzięki za organizację zmówienia.

Artur

Jeśli zajdzie potrzeba to oczywiście założę ze swojej kieszeni i ewentualnymi dopłatami będziemy się zajmować później, na razie wiem ze cena traf wzrosła o niecałe 4zł ale z drugiej strony dostałem darmową przesyłkę z muzyczny.pl :)

[mac_1]

Kondensatory Nichicon FW 4700uf będą niestety po 3,50zł zamiast 3zł/szt i zabraknie 2szt ale to nie problem bo wezmę to na siebie, czyli wyjdzie 4zł więcej na głowę.



Istniałaby jeszcze opcja zakupu Philips\BCC\Vishay 047RMS po 0,62zł/szt ale nie wiem czy jest sens, dodatkowo zmiany elementów na tym etapie zamówienia są dość problematyczne bo potrzebuję zgody wszystkich zamawiających, zresztą sam nie wiem czy byłaby to dobra zamiana bo nigdy styczności z tymi kondami nie miałem wiec pewnie zamówię Nichicony FW (tak jak było w planie).



Jednakże chętnie zaczerpnę waszej opinii :)

[ace99]

Płytki dotarły do mnie wczoraj, wyglądają bardzo dobrze. Dziękuję.

[gaballus]

Też potwierdzam odbiór płytek. Dziękuję.

[Luiis]

otrzymałem wycenę układów... przy mniejszej o połowę ilości ceny są następujące:

DRV134 14,70pln

OPA134 10,83pln

OPA2134 8,10pln

LM338 4,23pln

MAX5440 14,40pln.



Mejla z zamówieniem wyślę wieczorem.

Jeśli ktoś rezygnuje proszę o wpis lub potwierdzenie na PW.

[cypher]

Hej,

Płytka dotarła, dzięki Michał ;-)

[FERB]

...wracam z urlopu, a tu przesyłka z płytką czeka:)

Bardzo dziękuję!!!. Teraz tylko czekanie na części, kostki, już mnie lutownica świerzbi:)))

[mac_1]

Musze poruszyć jeszcze sprawę rezystorów.

Zamówiłem w rezystory.net metalizowane Vitrohmy 10R 1W 1%, spodziewałem się zupełnie innych rezystorów niż te które dostałem.

Według sprzedającego są to Vitrohmy w wersji miniaturowej, ale jak dla mnie to nie wyglądają na metalizowane, nie są podobne kształtem do innych Vitrohmów z którymi miałem styczność i co najważniejsze są moim zdaniem zbyt małe jak na 1W.

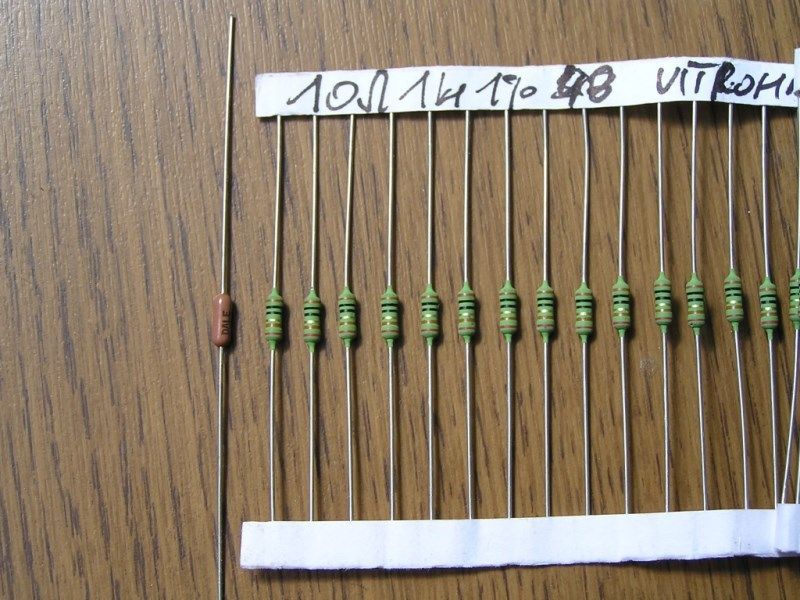

Możecie zobaczyć je na poniższym zdjęciu w porównaniu do DALE 0,5W.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Co myślicie o powyższych rezystorach? zostawiamy je czy mam je odesłać?

Istnieje możliwość zamiany ich na OCC 1W 1%.



Może macie namiary na fajne rezystory 10R 1-2W?

Są na allegro MŁT 5% ale przy tej precyzji wymagały by dobrania takich samych wartości miernikiem, ale nadrabiają to ceną.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gasolin]

Metalizowane to pewnie są. Czy mają 1W? - zmierz go.

Powinien mieć długość 10mm, a średnicę w najgrubszym miejscu ok 4mm.

Jeżeli mniej, tzn. że są 0,5W.

[dio]

Metalizowane to pewnie są. Czy mają 1W? - zmierz go.

Powinien mieć długość 10mm, a średnicę w najgrubszym miejscu ok 4mm.

Jeżeli mniej, tzn. że są 0,5W.

Bzdury piszesz.

mam rezystory 10 Ohm 1W grubości 3,5mm

[mac_1]

Długość tego rezystora to jakieś 6,5mm a jego średnica w najgrubszym miejscu to 2,2mm.

[zero79]

Długość tego rezystora to jakieś 6,5mm a jego średnica w najgrubszym miejscu to 2,2mm.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



tutaj te rozmaity wskazują że to jest 0.5W - ale może to jest inna seria - bo nie wiem jaką zakupiliśmy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dio]

Panowie zadziwiający jesteście.

Nie biorę udziału w tym projekcie ale pofatygowałem się i sprawdziłem notę katalogową na stronie producenta.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Po co toczyć te jałowe dyskusje.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mac_1]

Obawiam się ze żaden z Panów powyżej nie miał racji co do serii, najprawdopodobniej jest to ta seria 595-0

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Czyli wychodzi na to ze rezystory te mają jednak 1W, nie znałem ich serii bo zawsze używałem sklepowej wyszukiwarki, ale jeśli wejdziemy przez spis główny to możemy doczytać się ich serii.



W każdym razie dziękuję kolegom za zainteresowanie, rezystory zostają, sorka za niepotrzebne zamieszanie ale wolę dmuchać na zimne :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zero79]

A mam pytanie czy wszyscy dostali płytki ? - bo do mnie jeszcze nie dotarły

[avs]

Ja też cały czas czekam.

[krz]

Mi się udało w końcu odebrać. Luiis wysłał na adres z przelewu bankowego, który był niestety nieaktualny.

Może w Waszym przypadku jest podobnie. Na szczęście swoje płytki już odebrałem.

[jeremy]

w moim przypadku bylo podobnie, pltyteczki poszly na adres kolegi który dokonywal przelewu :D tak czy owak sa juz w drodze do mnie, Luiis wysylal przed urlopem :P a ten z kolei rządzi się swoimi prawami :D

Pozdrawiam

[jeremy]

Na malej plytce z MAx'ami jest błąd.

nogi 11 ukladów wisza w powietrzu. No chyba że mam nieaktualne schematy i layaut pcb



Pozdrawiam

[jeremy]

odpalil ktos juz wzmacniacz ?

Ja mam przester w jednym kanale, i jeden z maxów strasznie mi sie grzeje, posprawdzałem wszystko pięć razy, wydaje się byc ok, strasznie cieżko się to lutuje :-) chyba pora zainwestować w godną lutownicę do smd :-)

Puki co zaaplikuje potka a w zasadzie rezystor i odpale bez cyfrówki ... dam znac jak zagra :)



Poddaje sie z tymi max5440 :) alps daje rade :) nie wiem co jest nie tak aplikacja jest dobra, polutowalem (chyba) dobrze, sprawdzam wszystko i wszystko wyglada ok. plytka z maxami odzie w kubel zadowole sie alpsem :) mam drugi komplet pcb dla kolegi i tam mial byc wlasnie alps, wyglada na to ze i u mnie wyladuje alps.

Pozdrawiam, uciekam sluchac muzyki :D niech sie wygrzewa :)

[zero79]

To czekamy teraz na pierwsze wrażenia. Zapewne większość / wraz ze mną / czeka na finalizację zamówień tak więc jeszcze chwila minie zanim poskładamy i posłuchamy swoich Rudiklonów.

Dziwna sprawa z tymi maxami - może jest uszkodzony ?

[jeremy]

Tez tez sie tak wlasnie zastanawiam, posprawdzalem wszystko i na 100% wszystko jest ok, zmeczyl mnie na tyle tez moduł ze wylądował w koszu :) zauważyłem jeszcze jeden mały problem LM'y lekko sie grzeją chyba założe im małe radiatorki, podobnie sprawa sie ma z TIP'ami, myslę ze na atapie skladania juz lepiej pomyśleć o kawałku alu dla nich wszystkich.

[mac_1]

Pora na kilka info na temat zamówienia:

Całe zamówienie przeciągnęło się o 2 tygodnie niż przewidywałem, powód? Panowie z soselectronic nie sprowadzili tranzystorów w tym samym czasie co obudowy mimo ze wyraźnie zaznaczyłem to w zamówieniu (podałem konkretną nazwę, producenta i nr. artykułu), stwierdzili ze po co będą sprowadzać tranzystory ONS skoro mają ST na magazynie, przecież producent nie gra roli :/ Cała sprawa wyjaśniła się dopiero jak otrzymałem fakturę proforma i miałem wpłacać pieniądze, w każdym razie jeśli Panowie dotrzymają terminu to końcem tygodnia trany powinny być już u nich.



Są małe problemy z dopasowaniem gniazd do PCB, nie wiem czy wynikają one ze złych dokumentacji które miał Luiis, minimalnie innego modelu, zmianach w produkcji czy jeszcze czegoś innego, w każdym razie da się je rozwiązać.

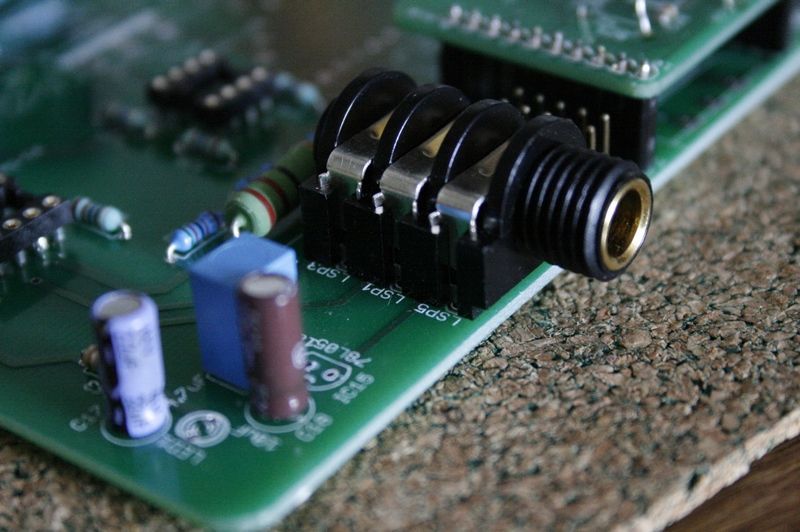

- gniazdo jack nie wchodzi do końca w pola lutownicze które są zbyt małe, należy albo przylutować gniazdo po wierzchu albo spiłować nieco jego wyprowadzenia.

Można spróbować je wcisnąć na sile ale ja bałem się trochę że uszkodzę pola lutownicze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

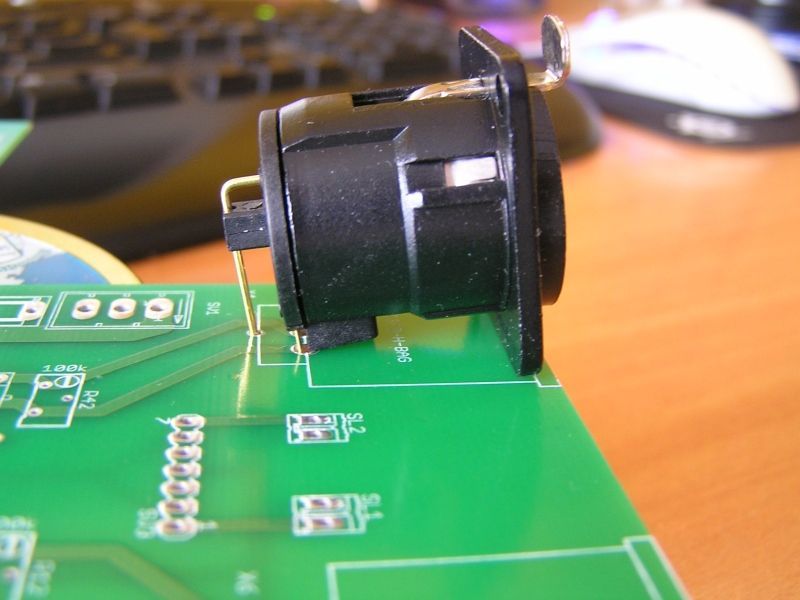

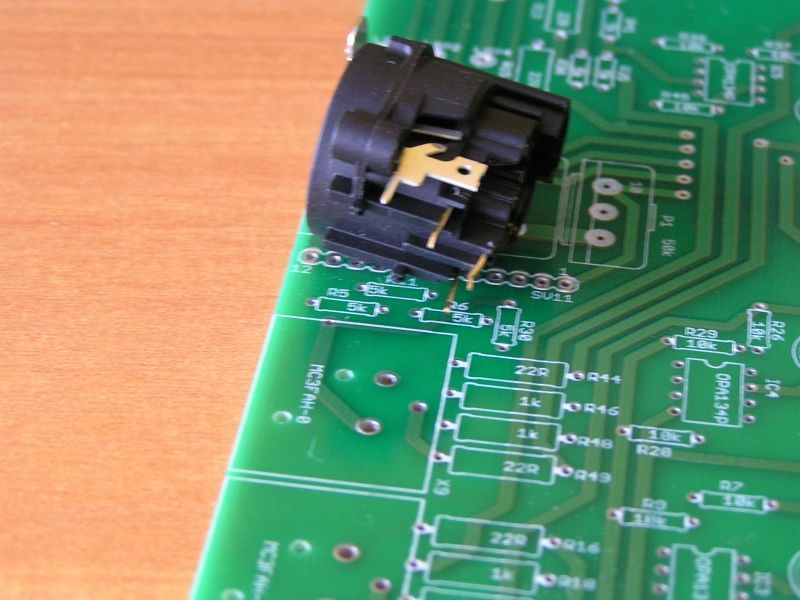

- gniazda słuchawkowe XLR maja dodatkowy pin na którego nie ma miejsca na PCB, pin ten służy do ekranowania gniazda i należy podłączyć do niego masę, oczywiście nie jest to konieczne. Można uciąć pin i przylutować się po wierzchu do masy lub nie, można także przewiercić się przez PCB i przylutować go od spodu.

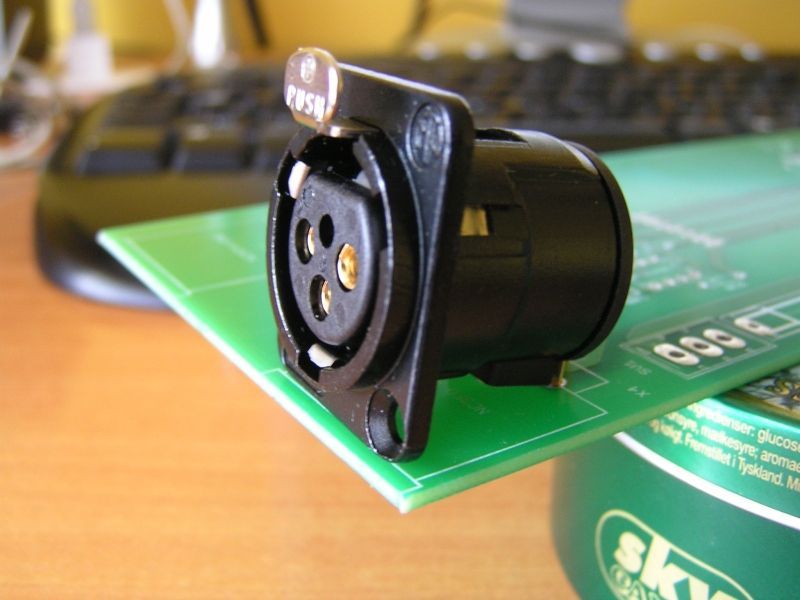

- gniazda wejściowe sygnałowe XLR zostały chyba źle umiejscowione na pcb, powinny zostać przesunięte do krawędzi pcb tak aby ten szerszy prostokąt wychodził poza nią, wtedy możemy umocować gniazdo po zewnętrznej stronie obudowy bo do takiego celu zostało ono stworzone.

Najprostszym rozwiązaniem jest spiłowanie PCB i przykręcenie ich od środka panelu. Choć w tej kwestii może się jeszcze wszystko okazać jak przyjdą obudowy.

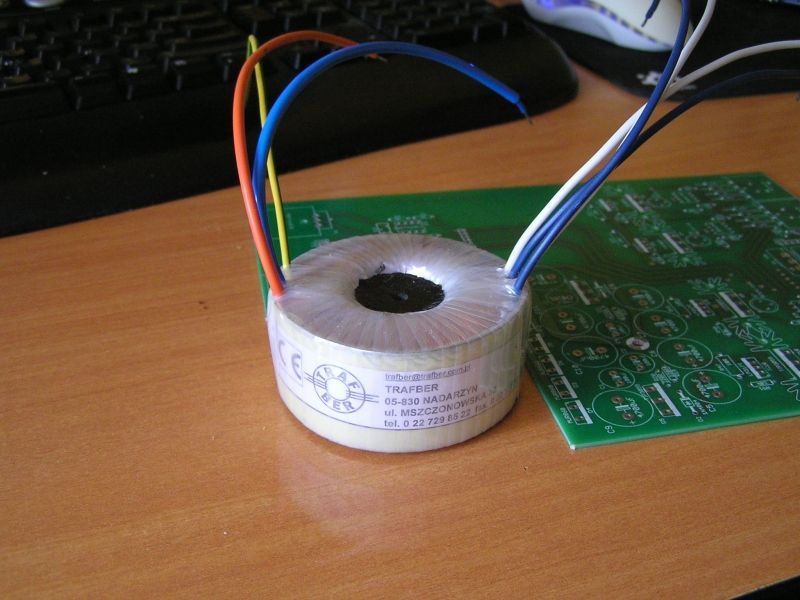

PS. Tak prezentują się trafa :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Luiis]

Cześć,

załączam wersję schematu wg której wykonano pcb:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

- nie zdążyłem przed urlopem wysłać pcb do kol. zero79, przepraszam.

Jeśli ktoś jeszcze nie otrzymał przesyłki - proszę o info.

Co do zamówionych kostek, zapewne jutro będę wiedział wszystko.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Luiis]



Są małe problemy z dopasowaniem gniazd do PCB, nie wiem czy wynikają one ze złych dokumentacji które miał Luiis, minimalnie innego modelu, zmianach w produkcji czy jeszcze czegoś innego, w każdym razie da się je rozwiązać.



- gniazdo jack nie wchodzi do końca w pola lutownicze które są zbyt małe, należy albo przylutować gniazdo po wierzchu albo spiłować nieco jego wyprowadzenia.





- gniazda słuchawkowe XLR maja dodatkowy pin na którego nie ma miejsca na PCB, pin ten służy do ekranowania gniazda i należy podłączyć do niego masę, oczywiście nie jest to konieczne.



- gniazda wejściowe sygnałowe XLR zostały chyba źle umiejscowione na pcb, powinny zostać przesunięte do krawędzi pcb tak aby ten szerszy prostokąt wychodził poza nią, wtedy możemy umocować gniazdo po zewnętrznej stronie obudowy bo do takiego celu zostało ono stworzone.

Najprostszym rozwiązaniem jest spiłowanie PCB i przykręcenie ich od środka panelu.





... mam gniazda (trochę inne niż na Twoim zdjęciu), które wchodzą w otwory bez problemu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



... tak, w dokumentacji jest nieco inne gniazdo, bez pinu ekranującego.



... faktycznie, gniazdo jest zbyt "wsunięte w pcb" - spiłowanie pomoże, ale wtedy od "frontu powstanie szpara na ok 2mm. nie wiem co lepsze, może lepiej podgiąć nieco wyprowadzenia gniazda.



W oryginale wszystkie gniazda XRL są łączone kabelkami....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
