płaska membrana?

[iwo]

Sorry za pytanie, bo moze jest glupie, ale wlasciwie dlaczego membrany glosnikow sa wklesle a nie np. plaskie? W elektrostatach sa chyba plaskie, co? Nie za bardzo umiem sobie to wyjasnic. no i po co jest kopulka czy inne ustrojstwo w srodku glosnika? Bede wdzieczny za wytlumaczenie

[PIOTREQ]

Przede wszystkim chodzi tu o sztywnosć, np. głośniki niskotonowe mają większy kąt nachylenia. Chodzi tu o sztywność potrzebną do poprawnego dotważania basów. Łatwiej ją uzyskać na stożkowi niż płaskiej powierzchni.



Zauważ, że elektrostaty nie przenoszą częstotliwośći poniżej 150hz, w tym muszą je wyręczać (w niższych częstotliwościach) typowe - głośniki ze stożkowymi membranami.



Pozdrawiam!

[PIOTREQ]

Tak kopólka jak to piszesz: "w środku głośnika" - nazaywa się to nakładką przeciwpyłową.

Naka nakładka może mieć różne kształty - może być wklęsła (odwrócona kopólka) lub wypukła (kształt kopólki).



O jej roli wskazuje już jej nazwa - przeciwpyłowa. Ma ona za sadanie zsłaniać i zabezpieczać, aby żadna rzecz nie dostała się w do cewki głośnika. Odwrócona kopólka (nakładka przeciw pyłowa) zwiększa także sztywność membrany w stosunku do kopólki wypókłej.



Myślę, że już wszytsko jest jasne, jeżeli nie to pytaj :-)



Pozdrawiam!

[patefonik]

niedokońca tak jest. zobacz np.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

a gra to podobno świetnie....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jozwa maryn]

Medycyna zna rozne przypadki. Technics w szczytowych modelach stosował płaskie membrany bierne, ATC bodajże w jakiejś aktywnej konstrukcji daje płaski sandwicz nomeksowo-węglowy czy nomeksowo-kewlarowy, podobnie Totem, są płaskie membrany u Thiela, no i słynny stadion z membraną styropianową u KEFa. Pomysłów jest mrowie, ale mimo to stanowią raczej margines, gdyż dominują jednak membrany stożkowe.

[PIOTREQ]

płaskie membrany bierne, to już co innego i działa to trochę inaczej, bo ciśnienie z wnętrza obudowy działa, rozkłada się równomiernie na takiej membranie.

[PIOTREQ]

jozwa, ale te membrany są w 100% płaskie? :)

Bo mogą to być też ogromne nakładki przeciwpyłowe przyklejone do membrany zasłaniając ją (patrz rysunek poniżej).



W przypadku takiej membrany, z zwenątrz nie idzie stwierdzić czy to membrana płaska, czy stożkowa z dużą nakładką przeciwpyłową. Sprawdzić i dowiedzieć się można jedynie wymontowując głośnik.





Pozdrawiam!

[obrazekLUKASZ-124143_1.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[fadeover]

PIOTREQ > O!! To bardzo ciekawa interpretacja ;-) Mógłbys jeszcze narysować czwarty przypadek ? to znaczy

zwykłą ogromną membranę płaska przypominającą ogromną i płaska nakładke przeciwpyłową ;-))

[PIOTREQ]

-->fadeover





Fadeover, ja nie twierdze że nie ma płaskich membran :-)

I nie jest to interpretacja.

ale częściej spotykane jest właśnie teakie rozwiązanie jak przedst. na 3 obrazku.



Pozdrawiam!

[fadeover]

PIOTREQ > Wiem wiem... . Trochę sie czepiałem ;-)

[iwo]

Dzieki wszystkim, szczegolnie Piotrqowi za wyjasnienia:-) pozdr:-)

[jozwa maryn]

A wiesz, Piotreq, na to nie wpadłem. W części tych przypadków na pewno nie, ale za wszystkie nie ręczę. Ciekawy pomysł. Znasz jakieś teoretyczne uzasadnienie stosowanie takiego wybiegu?

[PIOTREQ]

-->jozwa



Masz na myśli tą dużą, płaską nakładkę przeciwpyłową (która zasłania całą membranę)?



Jeżeli tak, to ten wybieg jest po to aby wzmocnić membranę, oraz aby jej krańce nie powodowały nie potrzebnych drgań (zastosowanie głównie w subwooferach, ale dość żadko spotykane).





Cieszę się żę mogłem pomóc :-)

Pozdrawiam!

[PIOTREQ]

O, a tu jest przykład takiego głośnika, z membraną zakrytą w całości

[PIOTREQ]

O, a tu jest przykład takiego głośnika, z membraną zakrytą w całości nakładką przeciw pyłową.

(głosnik na zdjęciu poniżej jest typowym głośnikiem dynamicznym z membraną stożkową - tylko ta nakładka :-)

[obrazekLUKASZ-124263_1.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Nowy2]

A może pójść dalej, w kierunku grającej "dechy".



Firma Curtis szukała materiału do izolacji dźwiękowej kabiny samolotu i przypadkiem odkryła, że pewne panele wykonane z takich materiałów "śpiewają". Podążono w tym kierunku i w końcu zbudowano głośnik w postaci płaskiego panelu z umieszczonym z tyłu elektromagnetycznym lub piezoelektrycznym wzbudnikiem. Handlowa nazwa tego wynalazku NXT. Technologia ta rozpowszechniana jest na zasadzie licencji przez Verity Group.

Tak spreparowane "deski" emitują dźwięk dookólnie, stąd pole odsłuchu jest o wiele większe niż w przypadku klasycznych głośników. Korzystają z tej technologii Wharfedale, Panasonic, Mission.

W aplikacjach NXT paneli do odsłuchu muzyki często korzysta się z klasycznych głośników, które obsługują basy. Technologia ta liczy sobie tylko 10 lat, ale jej entuzjaści twierdzą, że do niej należy przyszłość. Można sobie wyobrazić gadające obrazy, grające ściany itp.



Próbę stworzenia virtualnej orkiestry z użyciem paneli NXT opisuje poniższy link.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[PIOTREQ]

Technologia NXT to nic nowego, od prawie 10 lat jest znana.



A wracając do moich wpisów to tak jak napisałem - płaskie głośniki nie są w stanie odtważać niskich cześtotliwosci (basów). Dlatego doposaża się się w suby na "normalnych" głośnikach.



ps. dodam, że konstrukcje NXT nie za dobrze odtważają kraniec pasma - 18-20Khz.



Pozdrawiam!

[PIOTREQ]

ups. sorki, maiło być: "odtwarzać"

[PIOTREQ]

Same w sobie NXT są dość słabe jeżeli chodzi o ich moc (znamionową).



Dodam jeszcze, że aby uzyskać mocniejszy głośnik (głośnik posiadający dużą moc) w technologi NXT należy zastosować jak największą powierzchnię drgającą (jest to kolejne ograniczenie).



Standardowych wymiarów głośniki NXT dysponują mocą około 2-20W

[Szarak]

tak jak mowi PiotreQ. na fotce na dole po lewej (

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ) stoja dwa klasyczne suby ;P

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[PIOTREQ]

hmm, a może teraz tak dla odmiany porozmawiamy o wstęgówkach? :-)

Toć to też płaskie ;-)

[Gość cadam]

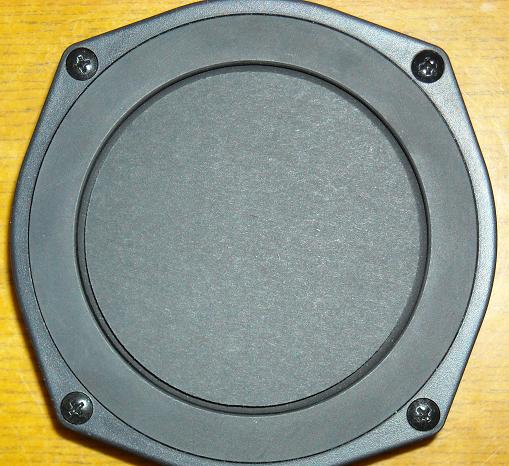

Szerokopasmowy głośnik z płaską membraną.

[jacent3]

archeolog ;p

[graaf]

najbardziej po inżyniersku przemyślane głośniki dynamiczne z płaskimi membranami robił Technics

służę materiałami (prezentacja dla AES i in.) na maila

mam model SB-7 (nota bene w ogłoszeniach)



tak to wyglądało, specjalna aluminiowa kanapka, stosowana tylko w Technicsach - progresywnie coraz gęstsza w kierunku centrum



zalety - szersza dyspersja niż ze stożka i całkowite stłumienie pierwszego modu rezonansowego
