Zasilacz symetryczny by SALAS - PCB

[Henryk Kwinto]

Jest to Nippon Chemicon LXV 2700uF/25V.



Masz 2700uF za mostkiem i salas jest ustawiony na 1,25A? Wszystko się zgadza? To nie żart?

[zephyr]

Tak. Na schemacie jest 2200/16V. To jest Salas Low Voltage ustawiony na 5V.

[Henryk Kwinto]

I pewnie wartości podane są dla prądów rzędu 100-200mA góra.



Nie wnikając w pracę salasa, a jedynie interesuje mnie w tym momencie trafo -> mostek -> elektrolit i w zależności od prądu jaki jest pobierany wygląda to tak:



0,2A



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

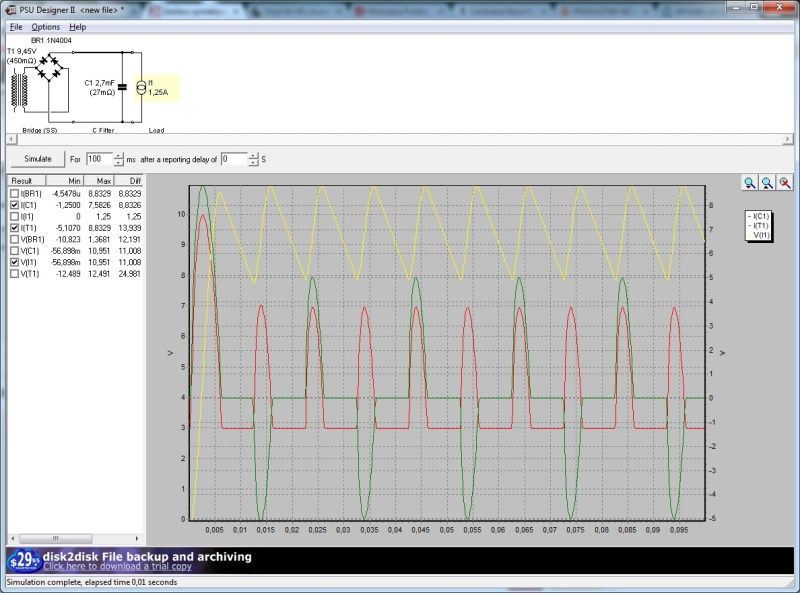

1,25A





Parametry trafa, mostka i elektrolitu zbliżone do tych jakie masz.



żółty - napięcie na elektrolicie

czerwony - prąd płynący przez elektrolit

zielony - prąd płynący przez trafo



To tak abyś miał świadomość co się dzieje, pisząc obrazowo, przed salasem gdy zwiększasz prąd jaki ten salas pobiera.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ricon]

Jako laik zapytam.Dlaczego nie jest to linia pozioma bez "pików". W moim pwtarzam -laickim rozumowaniu skoro przebieg ma byc wyprostowany i jak tako wyfiltrowany......????

[jar1]

Jako laik zapytam.Dlaczego nie jest to linia pozioma bez "pików". W moim pwtarzam -laickim rozumowaniu skoro przebieg ma byc wyprostowany i jak tako wyfiltrowany......????

Bo na wejściu jest prąd zmienny a nie stały.

[artw]

parametrem wyjściowym jest napięcie na elektrolicie - linia żółta.I tak właśnie wygląda przebieg wyprostowany i jako tako wyfiltrowany

Edytowane 13 Października 2013 przez artw

[zephyr]

Czyli wg. symulacji, którą przedstawił Henryk w moim przypadku należało by użyć kondensatora, którego ripple current wynosi ok. 5A, a trafo o mocy ok. 45VA?

[ricon]

Powracając do projektu

Czym obciażyć wyjście zasilacza do dokonania regulacji. Przewiduje na wyjsciu nap 18V. Sztuczne obciażenie z żarówek samochodowych (12V) się niesprawdzi. Ile R? / W? podwiesić na + - gałęzie.

[Gość]

Ricon to jest shunt regulator... co chcesz obciążać?

Ustawiasz napięcie bez żadnego obciążenia.

Edytowane 18 Listopada 2013 przez boomaga

[ricon]

A gdzieś na forum się naczytałem że bez obciażenia dym leci w 3 sek:)

[Gość]

Zrobiłem chyba z 10 salasów, nie udało mi się żadnego puścić z dymem :), choć inne rzeczy owszem czasami coś tam zadymiło...

[ricon]

I ten z tego wątku " nie wymaga gaśnicy":)

Czyli piny wyjściowe wolne od peryferii i tylko miernik?

[Gość]

dokładnie :)

tylko uważaj, w jednej partii były zwarcia na padach PCB, obejrzyj dokładnie. Jeśli wszystkie diody swiecą, powinno być ok. jak któraś przy końcu nie świeci (wyjściu) znaczy gdzieś spięcie albo coś źle wlutowałeś,

a przy okazji wlutuj podstawki pod kondy. Salas jest bardzo czuły na nie i naprawdę można kształtować kondami dźwięk pod swoje potrzeby :)



powodzenia życzę. :)

[Benpe]

ricon - odpaliłem tylko jednego, ale z zasadzie zagrożenia nie ma

prąd nie odebrany przez "klienta", przejdzie przez ten drugi tranzystor, warto więc kontrolować temperaturę radiatora

na krótko nie ma ryzyka

[ricon]

Dzięki za "HELP DESK"

[ricon]

Odpalony.

Ale dziwna rzecz z oznaczeniem"biegunów".na wyjściu.

Napięcie udało się bez problemu ustawić (21V) .ale tam gdzie na pcb jest+ gałezi napiecie na mierniku ma (-) i odwortnie gdzie gałąż ujemna jest napięcie na wyjściu oznazonym- jest (+) miernikowy.

Napiecia są symeryczne tyko odwrotnie spolaryzowane.

Po połaczniu mas w układ trzy przewodowy - to samo.



Płyka się prezentuje tak

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 23 Listopada 2013 przez ricon

[ricon]

Ot durak se mnia..A przewody w mierniku aborotno.Jołki -połki.:)

[pkrecz]

>ricon

Zrób fotkę jak masz podłączony miernik i jakie jest wskazanie miernika.

[ricon]

Zrób fotkę jak masz podłączony miernik i jakie jest wskazanie miernika.



Już się usprawiediwiłem ze swojej głupoty .Końcówki przy pinach ok. ale przewody w mierniku zamienione były .Z tansformatora 2x17V (17-0-0-17 : 2,2A) na wyjściu mam 21V i ciepłe ale nie gorące radiatory na II stopniu tranow ubranych w SK129. Pomiar bez obciążenia. Jutro podepnę HA5000(pk) i się zacznie .Oj bedzie, będzie zabawa..........

[Henryk Kwinto]

Jutro podepnę HA5000(pk) i się zacznie .Oj bedzie, będzie zabawa..........



A na jaki prąd ustawiłeś Salasa?



Podpowiedź. Jaki jest spadek napięcia na rezystorze R1 w gałęzi dodatniej i R8 w gałęzi ujemnej i jaka jest wartość tego rezystora?

[ricon]

R1-8 4,7R . Czyli powinno wydolić 400mA.

Nie mierzyłem spadków. Mierzyłem ustawione U na wyjściu.

[Henryk Kwinto]

R1-8 4,7R . Czyli powinno wydolić 400mA.

Nie mierzyłem spadków. Mierzyłem ustawione U na wyjściu.



To zmierz i podaj.



HA bierze po 200mA z każdego bieguna zasilania plus to co wezmą układy wejściowe, czyli w sumie po jakieś 450mA na biegun jeżeli zasilasz HA z jednego zasilacza, więc te teoretyczne 400mA to stanowczo za mało, a jak weźmiemy pod uwagę, że salas powinien mieć spory zapas, to wychodzi, że musiałbyś go ustawić na około 1A.



To tak w wielkim skrócie.



4,7R w rzeczywistości może ostawiać prąd w granicach 300-500mA i dlatego pytałem o spadek napięcia na rezystorze.

[ricon]

Przewiduję dwa zasilacze .po jednym na kanał.ale pędzone z jednego trafa TS90/18

To może zmniejszyć do 3,8R, ale sa pewnie granice.?

[Henryk Kwinto]

Przewiduję dwa zasilacze .po jednym na kanał.ale pędzone z jednego trafa TS90/18

To może zmniejszyć do 3,8R, ale sa pewnie granice.?



Czy możesz w końcu zmierzyć ten spadek napięcia?



Bez tego obracamy się w próżni.



A granice wyznacza prąd jaki ustawisz i ten jaki pobiera odbiornik ale póki nie będziesz wiedział jaki ten prąd jest to będziesz sobie jedynie gdybał.

[ricon]

Na R1-8 O,9v na końcach rezystora

ew w których punktach przyłożyć koncówki miernika-info dla nie elektronika :)

przy u wyj 21V

DC

Radiatory II st ciepłe nie wzrasta temp z czasem pracy jałowej/

Edytowane 23 Listopada 2013 przez ricon

[Henryk Kwinto]

Radiatory II st ciepłe nie wzrasta temp z czasem pracy jałowej/



Nie ma czegoś takiego jak praca jałowa dla tego zasilacza. Ustalasz prąd jaki przez niego płynie właśnie tym rezystorem i bez względu na to czy jest podpięty odbiornik czy nie to i tak ten prądzik sobie płynie i ogrzewa otoczenie.





Na R1-8 O,9v na końcach rezystora



W końcu.



0,9V dla rezystora 4R7 po uwzględnieniu, że układ napięciowy salasa też coś pobiera daje nam jedynie 180mA i tyle masz do dyspozycji i więcej z rezystorem 4R7 nie uzyskasz.



Tyle wiemy i straciliśmy na to około 3h. Nieźle.



HA pobiera mniej więcej 220mA na biegun w każdym kanale, więc musisz sporo ten prąd zwiększyć. Najłatwiej i najszybciej robi się to dolutowując do istniejącego rezystora. może być od spodu płytki, równolegle drugi rezystor o wiadomej rezystancji. Dla przykładu - gdy dolutujesz taki sam 4R7 będziesz miał wówczas 2R35 i jak zmierzysz spadek napięcia na takiej parze (wszystko jedno na którym) będziesz wiedział o ile prąd się zwiększył i tak aż uzyskasz taki jaki jest potrzebny, a potrzebujesz minimum 350-400mA. A gdybyś ustawił na 600-700mA, to byłoby jeszcze lepiej.

[ricon]

Dzięki za prowadzenie "za rekę " Wchodze w taki wiek kiedy to czasem potrzebne:(

Serio.-nie jestem za biegły w temacie a i inne obowiazki nie pozwalają na wymianę empiryki on line. Ot tak z doskoku .Tym większe uznania za cierpliwość wobec "leika"

Wracając do meritum- to skąd deklaracje że przy 4,7 R (R1-8) może być 400mA?

Chyba że rozpatrywane ogólnie dwugałeziowo(?????-sle tocoś nie teges_)

Edytowane 23 Listopada 2013 przez ricon

[ricon]

Błądzenia ciąg dalszy

Przede wszystkim grzeją się mocno radiatory IRf540 iIRF 9540. Taki sam stopień ciepłoty. Można dotknać , ale ciepcio.

Prawie smaży się rezystor R1 R8. jest mocno gorący. Przy trafie 2 x17V i wyprostowaniu na wyjściach ustawiłem 18v. Jednocześnie gdy jeszcze idę w dół efekt grzania układu wzrasta,Może potrzeba transformatora i wyższym napęciu wtórnym?

Czy podłączenie obciażenia zlikwiduje termiczne objawy.

[zephyr]

Po pierwsze jakiej mocy masz te rezystory ustalające prąd? Po drugie - prąd jaki płynie przez rezystor można obliczyć znając jego rezystancję i spadek napięcia na nim. Podstawowe prawo elektryki - prawo Ohma się kłania. I=U/R

[ricon]

3W .- R1-R8

Jak powyzej w postcie HKwinto:

Spadek 0,9V dla rezystora 4R7 po uwzględnieniu, że układ napięciowy salasa też coś pobiera daje nam jedynie 180mA i tyle masz do dyspozycji i więcej z rezystorem 4R7 nie uzyskasz.

Bardziej intryguja te gorące końcowe IRF 540 i IRF9540.Mimo że zima i ciepła potrzeba to nie aż tak

wiele

Edytowane 29 Listopada 2013 przez ricon
