Wzmacniacz sluchawkowy

Konrad

Przez Konrad ,
w DIY

Tematy
  • Pokaż nowe odpowiedzi

    • Rekomendowane odpowiedzi

    Mateusz_W Poszukiwacz

    Mateusz_W

    Opublikowano
    Opublikowano

    Wzmacniacz steruje bezposrednio z yamahy cdx 880 (bez tuningu) lub z marantza cd46 opa2132 na wyjsciu. Uklad polutowalem tak jak poleciles. Moze cos nie tak z zasilaczem? Tak jak mowilem symetryczny w/g projektu Veterna. Trafo mocy 80W. potencjometry precyzyjne na wyj. Na wyj. teraz jest dokladnie: +15.0 i -15.0 V. Brakuje tylko w zasilaczu tych 10uf, ale na innych scalakach ten zas. dziala bez problemow, wiec chyba nie tu lezy problem.

    Co do opa to tak: przy samym scalaku sa 100uF/50 FC na galaź + i -. NC nie sa podlaczone do masy, pin flag rowniez. Wzmocnienie aktualnie to 2v/v. Wyliczone ze wzoru z noty aplikacyjnej te rezystory u gory po 10k. Na wej. byl na poczatku 22uf nichicon elektrolit jakis a potem wrzucilem jantzen 20uf - taki duzy foliowy. z wejscia wywalilem rezystor, z wyjscia rowniez. na wej. jest tylko ten 10k do masy. Dalem ten filterek na wyj. oraz za filterkiem kondensator, nastepny jantzen. test - bylo lipnie. wywalilem janztena z out, bez zmian. wywalilem filterek - dalej bez zmian. bez kond. na wyj. 1,2mv dc -> to samo. Mam mozliwosc podlaczenia pre na pga od veterana (obecnie gra mi w innym systemie). Ale czy taki buforek przed opa551 cos da?

    Mateusz_W Poszukiwacz

    Mateusz_W

    Opublikowano
    Opublikowano

    ok. dzieki za szybka odpowiedz. sprawdze jutro i dam znac. Mam nadzieje ze teraz bedzie juz dobrze :) A jak sie ma OPA549 do sluchawek? te opa maja bardzo duzy prad chyba 8A o ile dobrze pamietam. Moze one by sie nadawaly do grado (32R) ?

    Mateusz_W Poszukiwacz

    Mateusz_W

    Opublikowano
    Opublikowano

    Zmienilem te rezystorki, w sprz. 50k, na wej. tez 50k, a ten 1k z rysunku na 10k (to ten NFB ?). Niestety dzwiek dalej nie jest za specjalny. Ale poprawe juz widac, bas jest tak z 5 razy lepszy. niestety gora nadal o kant d***. nadal twierdze ze opa2132 z marantza jest lepszy. nie wiem jaka jest przyczyna. moze by zrobic jakis preamp na 2x opa134 lub 1x2132 (bo akurat takie mam) i dopiero dac sygnal na te opa551? Moze tak jak drakul pisales one tylko moga na 1v/v ...

    Mateusz_W Poszukiwacz

    Mateusz_W

    Opublikowano
    Opublikowano

    Nie wiem jaka moze byc tego przyczyna ale widze ze z samego opa551 nic nie wyciagne chyba :/ Moze by je polaczyc ze soba? widzialem taki projekt odnosnie opa134, z wyjscia pierwszego opa leci na wej. drugiego. Tylko czy to cos da?



    Natomiast dzis zmontowalem tpa6120 i zdecydowanie poprawne brzmienie. Bas nie schodzi tak nisko jak bym chcial, ale za to jest swietnie kontrolowany. Moze przyczyna jest sterowanie bezposrednio z cd? moglbym zrobic jakis pre na opa134, tylko nie wiem gdzie znalesc jakis sprawdzony schemat. na headwize jest sporo, ale jako wzmacniacze. czy sprawdza sie jako pre?

    Czy mozna w tej konfiguracji opa551 ustawic jako pre?

    • 4 tygodnie później...
    veteran Entuzjasta

    veteran

    Opublikowano
    Opublikowano

    Tak, mozna OPA551 wykorzystac jako pre ale... w tej roli lepiej sprawdzi sie OPA134 o ktorym wspomniales ;) Mozesz wykorzystac taka aplikacje:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

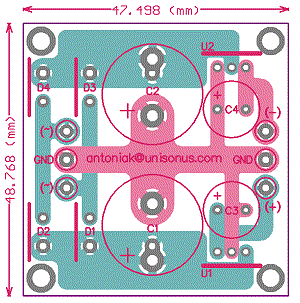

    Plytki pod LT1210 o ktore kilka osob pytalo powinny byc u mnie ok. 19 stycznia. Zastanawiam sie nad prostym zasilaczem do niego jak ponizej.

    post-772-100008121 1170282854_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    veteran Entuzjasta

    veteran

    Opublikowano
    Opublikowano

    Do LT1210 będzie jednak plytka pod stabilizatory LT317/337. Jest to trochę zmieniona poprzednia wersja.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    veteran Entuzjasta

    veteran

    Opublikowano
    Opublikowano

    Teraz zlacze ARK mozna wlutowac na wejsciu (dwa miejsca). Na gnd trzeba niestety zrobic zworke z drutu. Z helitrimow lezacych zrezygnowalem. Z informacji, ktore dostalem wynika, ze wiekszosc osob zaopatrzyla sie juz w LT317/337 ;)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    veteran Entuzjasta

    veteran

    Opublikowano
    Opublikowano

    Ta plytka jest mniejsza i ma poprawiony routing. Na wejsciu jest miesce na ARK - pasuje idelanie w (~) gnd (~). Tak jak poprzednio nalezy zrobic zworke dla GND - plytka jest jednostronna i tutaj inaczej sie nie da (chybam, ze ARK nie bedzie montowane).
