Wzmacniacz sluchawkowy

[jarekt]

veteran - na schemacie twojej aplikacji LT1210 (

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) )

jakie wartości powinny mieć C6 i R8 gdy układ stosowany jest jako wzm słuchawkowy a nie preamp?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

Jarekt,



sa to elementy dodatkowe zapobiegajace wzbudaniu sie wzmacniacza od strony wyjscia (np. dlugie przewody...). Moga miec wartosc 100n/4.7R. Nalezy sprawdzic, czy beda potrzebne w docelowym systemie. Jezeli wzmacniacz bedzie wykorzystany do pracy ze sluchawkami - polceam wlaczyc w szereg z wyjsciem rezystor o wartosci 10 - 100R (47R wydaje sie tutaj wartoscia optymalna) i mocy ok. 1-2W.

[jarekt]

veteran, dzieki za info.

Czy płytki do LT już są ?

[veteran]

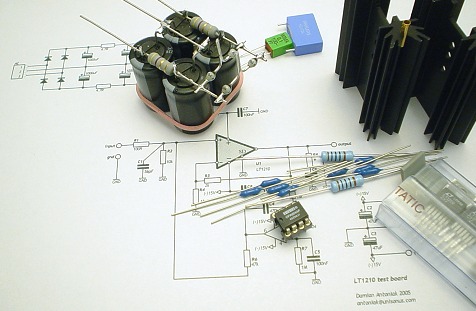

Plytki odbieram z koncem tygodnia (ew. z poczatkiem nastepnego). Ok. srody chce rowniez zamowic radiatory pasujace do plytki (Fisher) jak na zdjeciu ponizej. Znajde rowniez kilka kompletow rezystorow do tej konstrukcji (ELPOD 0.1%).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tdrozd]

takie radiatorki kupilem na wolumnuenie za smieszna kase.

ja tez bym sie pisal na kompl.plytek to lt1210.

mam pytanie do rekina !!! jak zamowic cos z fishera(chodzi mi o duze radiatory )

[BBodek]

To ja się przypomnę o dwie płytki do LT1210, czyli komplet.

A mógłbym liczyć również na komplet w/w rezystorów (do dwóch płytek), bo mam problem z zakupem.

Pozdr.

[gasolin]

veteran,

Juz zwyczajowo przypominam się z płytkami pod LT (2szt) i rónież poproszę 2 zestawy elpodów.

gasolin

[Marcin Uć]

Veteran jak zdazylem sie zalapac, to chetnie dopisze sie na rezystory do plytek.

[Marcin Uć]

Veteran jak zdazylem sie zalapac, to chetnie dopisze sie na rezystory do plytek.

[pkrecz]

>Veteran

Potwierdzam 2 komplety (4 szt.) pod LT.

[grip]

>Veteran

zerknij w maila

[masch]

Veteran,

Proszę dopisać mnie na 2 komplety rezystorów (do dwóch płytek z LT1210).

O komplet płytek prosiłem wcześniej w mailu.

Pozdr.

[sebastii]

Jakby ktos potrzebowal kostki LT1210 to chetnie odstapie zostaly mi zbedne

2 sztuki





pozdrawiam

Sebastian

GG 4247328

[magazynier]

>veteran

nie masz jakichś płyteczek pod wzmak słuchawkowy, najchętniej TPA6120

może być też coś innego dobrze grającego

[veteran]

Tak, druki pod TPA6120 się znajda. Jezeli Twoje sluchawki maja impedancje >50R ten uklad powinien sie sprawdzic. LT1210 dysponuje nieco wieksza moca.

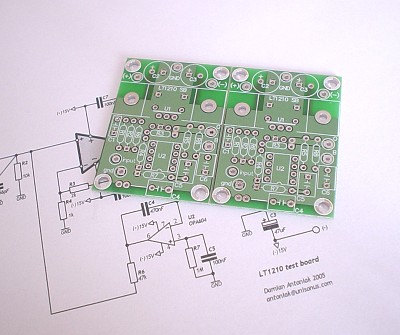

Odbior drukow pod LT1210 przesunal sie na jutro, ale przynajmniej bedzie to komplet - zlocone i cynowane. Elemeny juz sobie czekaja. Do zasilania chce uzyc mostka z filtrem CRC.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jarekt]

veteran, jakie diody zastosowałeś w mostku?

[veteran]

Wstawilem BYV26C.

[Mateusz_W]

@veteran

Czy sa jeszcze plytki pod LT1210? Jesli tak to reflektuje 1 zestaw. Czy mozna wziac do tego komplet elektroniki (oprocz scalakow)? Jaki koszt?

Czy ty wogole czasem sprawdzasz poczte? Chodzi mi o DAC Petera... ;)

[veteran]

Zaraz odpowiem na wiadomosc ;)

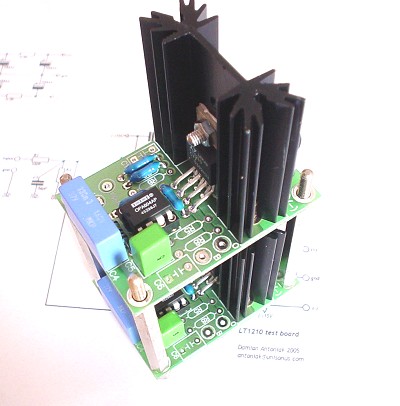

Przyszly druki pod LT1210. Udalo mi sie zmontowac pierwszy zestaw.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[magazynier]

>veteran

wziąłbym komplet płytek zarówno do LT1210 jak i TPA6120

jeśli masz jeszcze jakieś płytki zasilacza do gc, też bardzo chętnie odkupie

[dinus]

Veteran znajdziesz jeszcze dla mnie 2xpcb pod LT1210? Gdzie kupic te radiatory?

[adamkrak1]

Veteranie - a czy dla mnie znajdzie sie plytka pod LT1210 ?

Czy juz za pozno ? :(



pozdr



AdamKrak

[Karmaj]

Ja też jestem chętny na komplet płytek pod LT1210, i na płytki zasilacza z LT317/LT337.

Czy te płytki zasilacza są aktualne ?.

[veteran]

Zamawiałem 50szt druków pod LT1210, więc trochę jeszcze zostalo ;) Jezeli ktos chce radiatory - poprosze o kontakt. Zamowie je jutro.



Plytki zasilacza powinny byc u mnie z koncem tego miesiaca.

[Mateusz_W]

@veteran

dostales mojego maila? Jestem chetny na komplet pod lt z elektronika (oprocz opa) + plytke pod DAC. licze na kontakt

[veteran]

Wlasnie nadrobilem korespondencje z soboty i niedzieli ;)

[ahaja]

>Veteran

Przelew wysłany. Email wysłany ....z małym pytaniem.

Pozdrawiam

[loszmi]

A w jakiej cenie są te radiatorki?

[veteran]

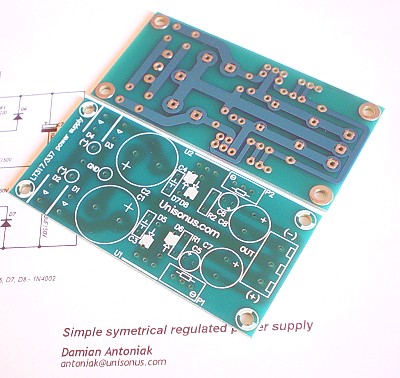

Radiatory dostepne sa w TME (ok. 6.5zł brutto + przesylka). Sa juz druki do zasilacza i zlocone LT1210 ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pkrecz]

>veteran

Jaka cena druków do zasilacza ?

Pozdrawiam.
