Tuning cd harmana

Loque · 13 Grudnia 2011

Witam!

Co można zmienić w CD harman/kardon HD730, by poprawić brzmienie? Zwłaszcza chodzi mi o poprawę jakości na wyjściu słuchawkowym.

Z tego co wyczytałem w sieci to siedzi w nim DAC SAA7350, opamp widoczny na płytce ma oznaczenie KA4558 H547C

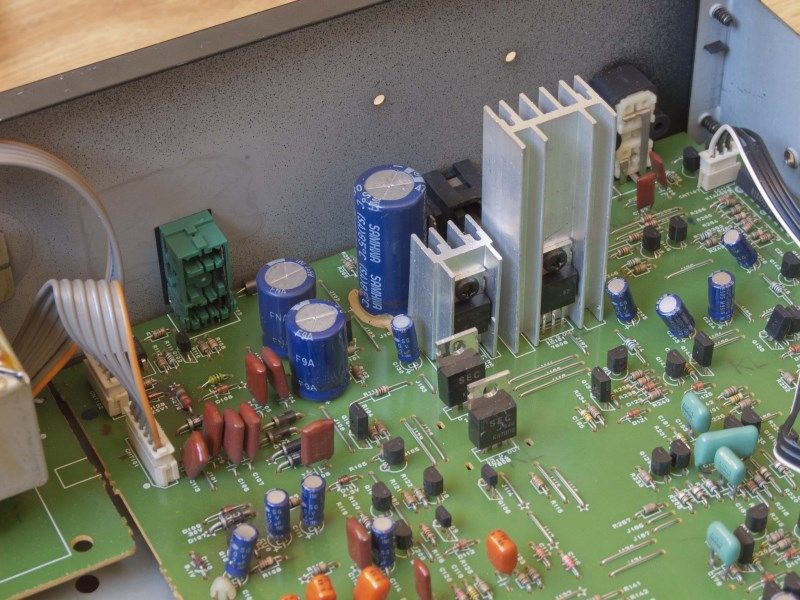

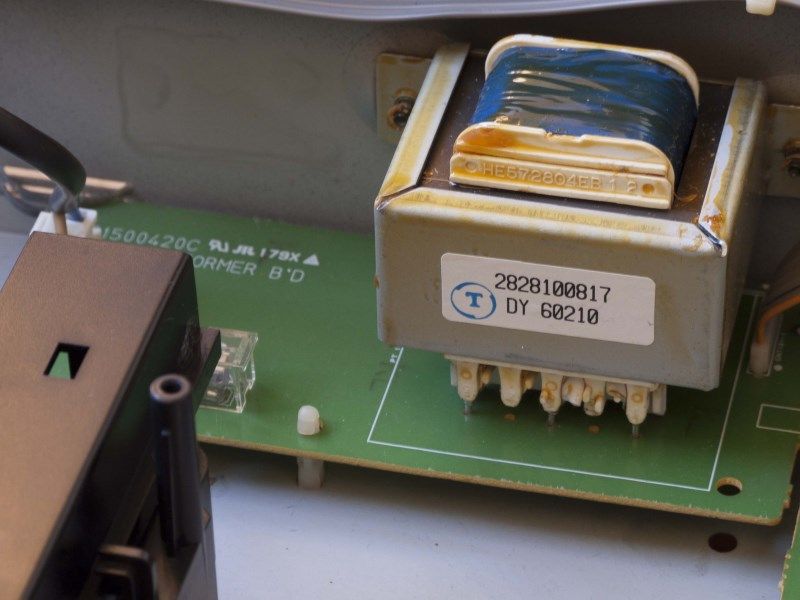

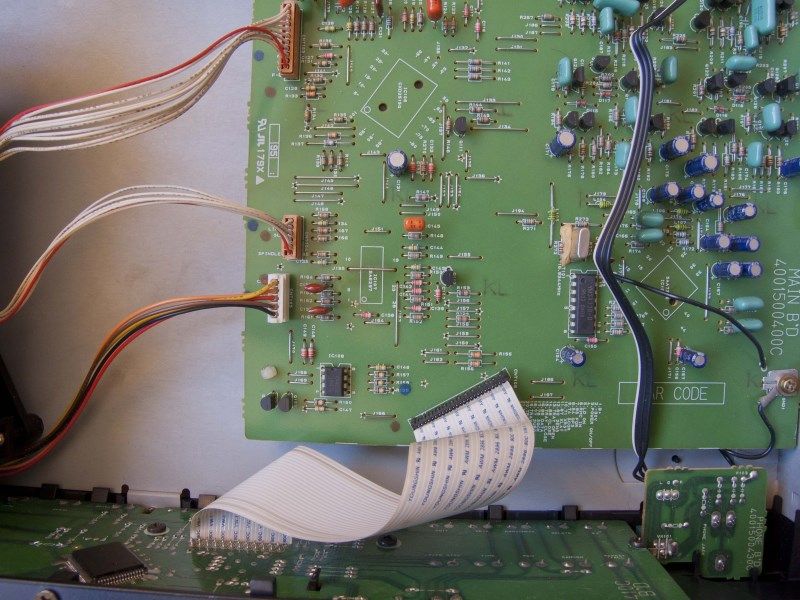

Załączam fotki z bebechami

Pozdrawiam!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**max-bit** · 13 Grudnia 2011

to dość tani cd ..

ciężko tu coś nakombinować

wadii i tak z tego nie zrobisz

nie wiem czy jakiekolwiek inwestycje maja sens

nick30 · 13 Grudnia 2011

I co, że tanie?

Wbrew pozorom tanie CDeki lepiej poddają się tuningowi niż wyższe modele. Jest więcej rzeczy do poprawy. I efekty są bardziej odczuwalne.

Chyba nikomu tu ni chodzi o zrobienia z tego CD Wadii.

Najpierw należy zaopatrzyć się w serwisówkę. CDek ma chyba dyskretny stopień analogowy co jest duzym plusem. Minusem jest dość leciwa kość dacu, alę ja można podmienić.

Napewno można poprawić zasilanie, i te kondy MKT w analogu można wymienić na styrofleksy. Zasilanie też napewno można poprawić. Tak na początek.

Loque · 13 Grudnia 2011

Dzięki za odpowiedzi.

Załączam link do książki serwisowej w pdf

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Proszę o możliwie dokładne sugestię co można by zmienić bo sam nie znam się w ogóle na elektronice ;) a ewentualne modyfikację bym zlecił do zrobienia elektronikowi.

I jeszcze takie pytanie mam, czy można by ten cd przerobić tak by miał wejście cyfrowe i działał jako DAC, tak jak to jest np w harmanie HD990?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

GeeK · 14 Grudnia 2011

Można by się pokusić o zamianę tego

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) w wyjściu słuchawkowym oraz rezystorów od niego na jakieś 1% przyzwoite, dorzucić po 100n tuż przy jego nóżkach zasilania. Ogólnie nie wiem w jakiej odległości są C203/C204 ale można by się pokusić i zamienić je na jakieś przyzwoite elektrolity powiedzmy 100UF a te 100nF przenieść bliżej oampa słuchawkowego.

Poza tym nie do końca rozumiem rolę tranzystorów Q145/Q147 oraz w drugim kanale Q146/Q148 - potrzebne są one w ogóle do czegoś ??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Molibden · 14 Grudnia 2011

Cała ta analogówka na tranzystorach wygląda bardzo fajnie, tylko możnaby jej wymienić elektrolity na lepsze i większe (i dać bypassy po 220-330nF).

W cz. cyfrowej dać master clock.

DAC wymienić wg uznania na lepszy 16/18b bo nie wiem jak ten SAA gra jeśli autor tematu czuje się na siłach podjąć dalszych modyfikacji.

Tam nie ma czasem po dwie pary tranzystorów mutujących?

**Scout** · 15 Grudnia 2011

Tutaj gość modyfikuje

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) , nie wiem czym różni się od 730.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Molibden · 15 Grudnia 2011

Tak prawdę mówiąc to prawie wszystkim, bo akurat 750 posiadam. A ten tuning robiony jest na ślepo, byle więcej, bez namysłu jest tam nawrzucane a i tak nieoptymalnie, niektóre rzeczy całkiem niepotrzebnie. Analogówka jest wrażliwa na zasilanie i kondensatory, po podmianie od razu to słychać bo w czasie kiedy się formują jest charakterystyczna dla nich ostrość.

Loque · 15 Grudnia 2011

Hmm na razie chyba sobie odpuszczę wymianę DACa i montowanie jakiś rezystorków. Wymienię kondensatory i opampy. Tylko ten opamp na wyjściu słuchawkowym jest w gnieździe sip9, czy można tam wsadzić jakąś przejściówkę na dip8? I co myślicie żeby wsadzić tam OPA2111, a zamiast KA4558 dać AD825?

I które kondensatory dokładnie wymienić (najlepiej podać ich numerki) i na jakie? Tak łopatologicznie proszę ;) Bo np. zdanie "możnaby jej wymienić elektrolity na lepsze i większe (i dać bypassy po 220-330nF)." jest dla mnie kompletnie niezrozumiałe.
