Referencja na LM4702 wg Arcama

[Bogdan]

to ze 6 par tranzystorów końcowych na każdą gałąź trzeba szykować, czyli 12 par na kanał



mam już oryginalne accuphase p500 i porównywałem z moim LM i powiem Wam ,

że accu gra bardziej "soczyście" i koncertowo, ale LM za to bardziej rozbudowanym basem,

i czytelniejszą i bardziej bezpośrednią średnicą



co lepsze , to tylko kwestia gustu i zgrania z resztą systemu - P500 ma teroche więcej powietrza i swobody,

ale biorąc pod uwagę prostotę wzmacniacza na LM to naprawdę znakomita konstrukcja, a jak bym go

zbudował jako osobna końcówka mocy z 6 parami tranów końcowych jak w accu, to nie wiem jaki byłby wtedy werdykt....

[andrejos1]

Bogdan, proponuje ożenić tego LM`a z lateralami na wyjściu to i większa muzykalność się pojawi

[Bogdan]

po roku wróciłem do LM4702 w Primare SPA - wcześniej zdecydowałem wszystko wylutować i słuchać przez Accuphase P500 , ale przez rok sporo zmieniło się w dac i regulacji głośności w Primare, więc pojawiło się pytanie , czy teraz nie warto by było spróbować ponownie z LM-em . I wbudowałem płyteczkę ponownie i spiąłem z oryginalnym stopniem proądowym z Primare - dodałem tylko kondensatory 68 pF między bzy i kolektory driverów tranów mocy, żeby uniknąć wzbudzeń - acha użyłem też oryginalnego układu zasilania stopnia napieciowego z Primare dla LM - i efekt jest obłędny ...... wcześniej wąskim gardłem systemu był preamp liniowy w primare, który teraz jest usuniety , za pga 2311 ma pga2320 i dzięki temu mogłem usunąć tłumik sygnału przed pga i preamp za pga , który kompensował ten tłumik - dźwięk zyskał w każdym aspekcie - szczególnie rozdzielczości i przestrzeni oraz zniknęło podbicoe wyższego basu.

Teraz na LM4702 jest rewelacyjnie . Nie dziwi mnie wybór tej kości do Arcama FMJ A49 i AVR 600 i 750 - on daje taką jakość bez problemów z uruchomieniem , że kapcie opadają

obecnie to najlepszy wzmacniacz z jakim miałem doczynienia - niesamowite jak małym nakładem pracy i kosztów można zbudować wzmacniacz takiej jakości.....

no cóż technologia się rozwija i takie cuda się zdarzają - w chipie można tak "dopicować" stopień napięciowy , że gra rewelacyjnie....

producent zrobił dzieło sztuki, dziwi mnie mała popularność tej kostki - nie wiem czy jest sens budować coś dyskretnego dopóki nie wypróbuje się tej kości lub innych z rodziny LME498xx - dźwięk poezja

[grip]

Bogdan, a jak to się ma do TA8233?

[Bogdan]

nie porównywałem bezpośrednio, ale charakter brzmienia bardzo podobny - rozdzielczość, selektywność, przestrzeń , wspaniałe szczegóły , kontrola - te wzmacniacze nie biorą jeńców :-)

tyle , że z TA da sie wyciągnąć ze 2x35 W przy 4 Ohmach i zasilaniu 18-20 V , a z LM4702 plus odpowiedni stopień prądowy nawet i z 2 x 500 W :-)



zawsze uważałem ,że docelowym wzmacniaczem u mnie będzie jakaś hybryda lampowo - tranzystorowa, ale po odpaleniu LMa zaczynam się wahać , czy by nie zbudować jakiegoś monstera za LM4702 lub LME49811 -

[Bogdan]

ale juz mi chodzi po głowie zrobienie we wnętrzu Primare układu na LM4702 i Vfetach do secji średnio-wysokotonowej Dali Grandów,

a w osobnej obudowie w oparciu o zasilanie z Primare układu z LM4702 lub 2 x LME49810 do sekcji basowej , to może być fajny biampling, a że Primare SPA ma zasilanie z 2 toroidów po 800 Wat każdy i baterię 100.000 uF , więc szkoda by było w tego nie skorzystać..... oj korci , korci :-)

[JarekC]

Niestety TI zakończył produkcję między innymi: LME49810, LME49811,LME49830 i LM4702 LM3875.

Wszystkie mają status End of Life.



Na stronach TI nie ma już tych układów, wyszukiwarka znajduje odnośniki ale stron już nie ma.



U dystrybutorów pozostały już tylko niewielkie ilości tych układów, są np w Farnellu



JarekC

[Gość traxman]

To fakt już od prawie dwóch lat. TPA w klasie D zastapiły LM.

Zresztą powoli jak widać zostaje zabijana cala oferta przejeta po Nationalu - niestety, dzisaij już nikt nie potrzebuje dobrych kostek audio.

[Bogdan]

nie desperujmy , zapasów jest tysiące sztuk, starczy na długie lata

[stereowiec]

nie desperujmy , zapasów jest tysiące sztuk, starczy na długie lata



Świetnie ! Bo moje zapasy już się skończyły a mam w planie kolejną końcówkę wg arcam'a :)

[Bogdan]

a ja nawet chyba przerobię swojego klona accu P7100 z wykorzystaniem LM4702 lub innych z rodziny , taka akcja :-)

i do średnich i wysokich będzie sekcja wewnętrzna z primare , tylko na vfetach , a do basu osobny wzmacniacz zrobiony z klona accu - chociaż musię to jeszcze przemyśleć , bo tej klon bas akurat ma z górnej półki

[maxrider]

Witam.

Chętnie odkupię dwie lub 3 sztuki LM4702 jeżeli ktoś posiada nadwyżkę. Informację proszę kierować na pw.

Pozdrawiam

[andrejos1]

Jak by ktoś był zainteresowany mam do sprzedania kompletny wzmacniacz w oparciu o LM4702 w obudowie z modushop. Tranzystory mocy to najlepsze w swojej klasie ALFET`y. Jest to najlepszy dźwiękowo brzmiący wzmacniacz tranzystorowy jaki dane było mi słyszeć.

[Bogdan]

a jakby zrobić końcówkę mocy z lm4702 ze stopniem końcowym od accu p7100.........to mogłaby być petarda... i to prosta w uruchomieniu.....

[proximate]

a jakby zrobić końcówkę mocy z lm4702 ze stopniem końcowym od accu p7100.........to mogłaby być petarda... i to prosta w uruchomieniu.....

tutaj jest fajne rozwiązadnie :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pisklak]

Hej,

Na ebay-u znalazłem takie płytki:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Cena samej kostki to około40PLN

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Teraz pytanie; na której płytce jest najlepsza aplikacja lm'a?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krowaklara]



Teraz pytanie; na której płytce jest najlepsza aplikacja lm'a?

w zeszłym roku zrobiłem wzmacniacz na tej pierwszej podłużnej płytce i 1530+201 + dobrej jakości elementy.

musze przyzanać że gra bardzo przyjemnie nie męczy, nawet przy głośnym słuchaniu

szczegółowy, dobra stereofonia, i tzw "wykop", katowałem stare kawałki ACDC na okrągło

Niestety u mnie nie da się z biasem pojechać wyżej niż 100mA na kanał, choć na trymerkach jest jeszcze zapas



sam LM wymaga średniej wielkości radiatora, trochę się grzeje

[andrejos1]

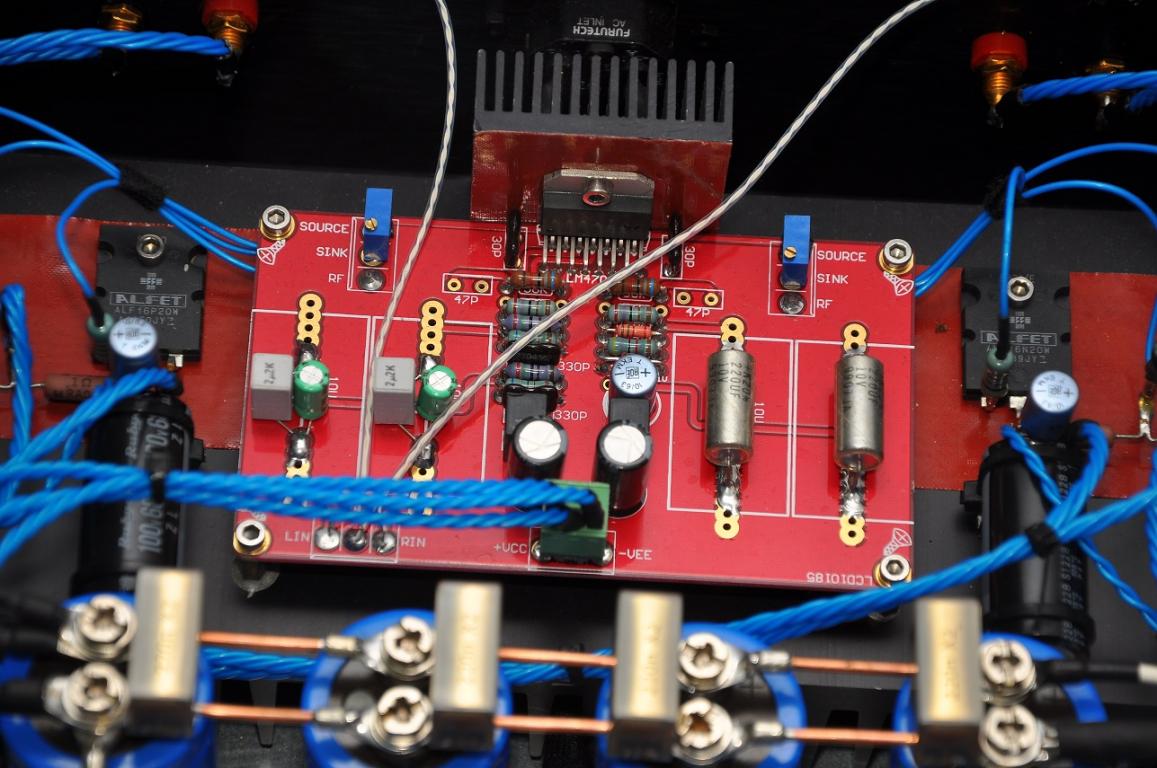

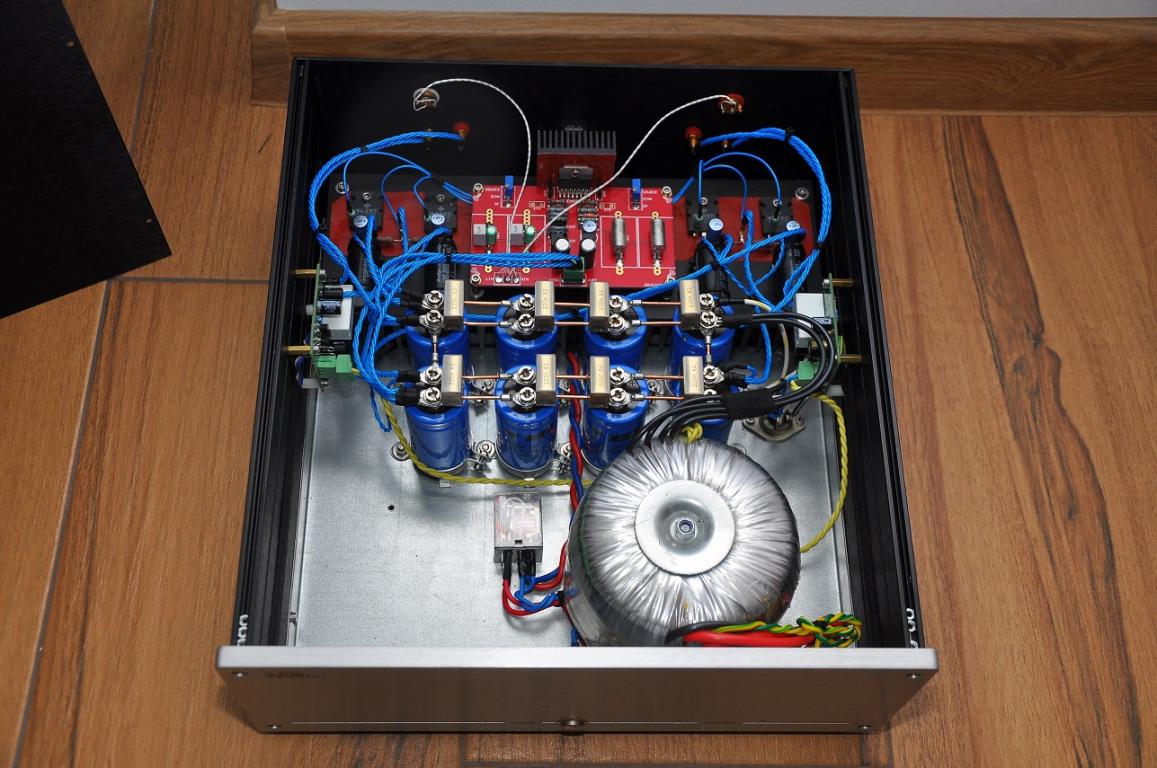

tu jest pcb na której zrobiłem już kilka tych wzmacniaczy. pcb o tyle fajne że można na środku obudowy je zamontować i krótkimi kablami podłączyć do tranzystorów.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MARER]

tu jest pcb na której zrobiłem już kilka tych wzmacniaczy. pcb o tyle fajne że można na środku obudowy je zamontować i krótkimi kablami podłączyć do tranzystorów.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Dobrze prawi :-)



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

mam tą płyteczkę :-) polutuje sobie lm4702 z 2sk1058 /2sj162



bardzo mnie ciekawi wersja z jedną parą vfetów do sekcji średnio-wysokotonowej ... to musi być cudo

[stereowiec]

bardzo mnie ciekawi wersja z jedną parą vfetów do sekcji średnio-wysokotonowej ... to musi być cudo

ustaw bias na 300 mA na parę , nie pożałujesz :)

[andrejos1]

ustaw bias na 300 mA na parę , nie pożałujesz :)



szczególnie w zimę;)

[Bogdan]

ja chyba nie jestem wielkim fanem dużych prądów spoczynkowych, ale spróbować można , np.do sekcji średnio-wysokotonowej jedna para vfetów i niższe napięcie zasilania tranzystorów końcowych , a wyższy prąd - a do basu niższy bias , wyższe napięcie i kilka par mocnych bipolarów i mamy przepis na optymalny biampling :-)



a dla milośników lampy jeszcze na wejściu bufor na lampce - o tak , teraz wszystko co najlepsze

[wstach1]

Witam, Poradźcie proszę

Mam moduł z chin plan jest taki aby wstawić go do sony ta fb940. w nim zasilanie dla stopnia napięciowego jest wyższe niż prądowego :).

I teraz tak, robić wersje na 2sk1531/2sj201? czy może lepiej wersje Bogdana z fetami sterującymi? mając na uwadze wydajność prądową LMa.



Pozdrawiam

[proximate]

Witam, Poradźcie proszę

Mam moduł z chin plan jest taki aby wstawić go do sony ta fb940. w nim zasilanie dla stopnia napięciowego jest wyższe niż prądowego :).

I teraz tak, robić wersje na 2sk1531/2sj201? czy może lepiej wersje Bogdana z fetami sterującymi? mając na uwadze wydajność prądową LMa.



Pozdrawiam

No do mojego gustu tez przypadły sugestie Bogdana zeby sterujące były Fety , wogóle żeby były w układzie tranzystory sterujące .

[Bogdan]

zawsze mam dylemat który wariant połączenia driverów z tranami mocy jest lepszy, jakie jest Wasze zdanie ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[raven1985]

To dość oczywiste po przeanalizowaniu działania tych układów .

W pierwszym wariancie tranzystory drivera nigdy się nie wyłączają - czytaj pracują w klasie A .

W drugim tak jak tranzystory wyjściowe w klasie AB .

[proximate]

To dość oczywiste po przeanalizowaniu działania tych układów .

W pierwszym wariancie tranzystory drivera nigdy się nie wyłączają - czytaj pracują w klasie A .

W drugim tak jak tranzystory wyjściowe w klasie AB .

Czy chciało by się Wam zaprojektować PCB gdzie będą w driverach Fety a na wyjściu podwójne bipolarne , Bogdan wrzucił wcześniej taki odręczny rysunek i chwalił bardzo .

[Bogdan]

słucham i słucham i w domu już mają mnie dosyć, ale ja nie mam dosyć mojego sprzętu



pcm1738 ( wolałbym pcm1794 ) potem I/V na LT1364 , filtr na muses 8920 , regulacja głośności na pga2320 i potem już tylko lm4702 i stopień końcowy na dwóch parach bipolarnych Toshib i gra tak ,że portki opadają - moim zdaniem to jest recepta na high endowy dźwięk dla wszystkich , bo taki zestaw można dość łatwo i stosunkowo tanio zbudować,

u mnie to gra z Dali Grandami ( dużymi nie Diva ) i jest odlot, źródło cyfrowe , to taniutki player HDD Trekstor Movie Station, ale z dobrym procesorem Sigmy , więc nie psuje sygnału - doborem opka we filtrze można sobie podstrioć brzmienie pod swoje kolumny i gusta - superrrr sprzęcik

[andrejos1]

Bogdan przepraszam że się wtrącę ale pga2320 nigdy nie będzie receptą na hi-end, wystarczy porównać ten układ do dobrego pre na lampie i od razu słychać jak pga mocno hamuje dźwięk
