Audiolab 8000CD Mk II spalony transformator.

[zoller]

Witam wszystkich.

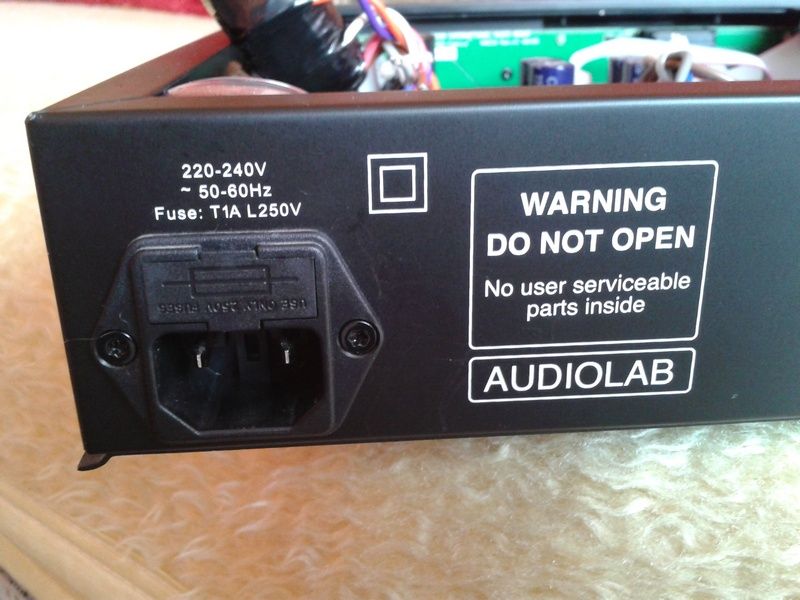

Trafił do mnie na warsztat cedek jak w temacie. Okazało się, że ma uszkodzone trafo zasilania sekcji cyfrowej. Po demontażu okazało, że napięcie wejściowe to 115V i w tym prawdopodobnie jest pies pogrzebany. Urządzenie pochodzi z polskiej dystrybucji i pracowało przez trzy lata. Być może tak powinno być, jednak mnie nie wydaje się by, to było odpowiednie trafo na nasz rynek.

Co wy na to?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[manieq]

Nie jest to trafo z dwoma sekcjami po 115V ?

[Demasked75]

Zapewne te dwie sekcje 115V sa zmostkowane/połączone i są na 230V.



o takie coś

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[AudioST]

Po pierwsze Właścicielu tego CD ten gosć co mu zanosłeś to CD nie ma fiolefowego różwego tj żadnego pojęcia nawet o elektryce o elektronice nie wsponiawszy !!!!



Dorgi specjalisto od naprawy nie masz pojęcia oddaj to temu co to ci przyniusł bo jeszcze coś zjarasz !

Wypisujesz takie dyrdymały ze az mnie sie monitor przyciemnia

sorki ale jak za naprawy biora sie ludzie którzy nic ni kumaja ...

[manieq]

Najprawdopodobniej zabezpieczony był termicznie i to zabezpieczenie właśnie "zdechło" no chyba że faktycznie się spalił co raczej się nie zdarza.

[zoller]

Ja kudłaty głupkowaty nie zauważyłem mostka. :D. Mój błąd.

Panowie gdzie go zamówić, jaką firmę polecacie??



Najprawdopodobniej zabezpieczony był termicznie i to zabezpieczenie właśnie "zdechło" no chyba że faktycznie się spalił co raczej się nie zdarza.

I tu się mylisz niestety nie ma zabezpieczenia termicznego. Są dwa trafa podłączone bezpośrednio do zasilania. Jedyne zabezpieczenie to bezpiecznik sieciowy.

[manieq]

Zabezpieczenie termiczne trafa znajduje się między jego zwojami, ewentualnie przy samym rdzeniu więc go nie widać i nie da się wymienić.Jak dokupisz trafo to rozbebesz te stare i sprawdz czy przepalony jest drut czy może siedzi gdzieś taka czarna pastylka z dwoma nogami.

[zoller]

Właściciel narzekał na grzanie się tego cedeka. W każdym razie uszkodzona jest termicznie folia izolująca i widać wewnątrz przegrzaną emalię na drucie. wniosek nasuwa się sam, że to jednak drut.

Pozdrawiam

[AudioST]

www.toroidy.pl

9,5 V tu powiedzmy 2 A

oraz 12,3 V tu też 2 A

Zobacz jaką srednice mają druty na tej podstawie można ocenić prąd - dość dokładnie

moc około 40 - 50 W

Jeśli CD działało bez problemu to normalnie mogły sie wew normalnie zwoje zewrzeć,
