Wzmacniacz słuchawkowy HA-2013. Poskładaj razem z nami.

[koluszkin]

Czy ktoś mógłby zapodać typ i producenta (lub zdjęcie) rezystorów 0,1R/5W ?



Na przykład te:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Malongi]

- Do czego służy VR4?



za jego pomocą można ustawić czułość zadziałania zabezpieczenia odłączenia słuchawek w przypadku DC na wyjściu, bardzo fajnie jest to opisane w pdf-ie od uruchomienia wersji HA-2012.

[jeremy]

Czy udało wam się ustabilizować prąd spoczynkowy? U mnie po godzinie ciągle zmienia się mniej więcej o około 0,8mV (22.2mV-23.0mV). Czy to może być wina zbyt dużych radiatorów? Po godzinie temperatura na radiatorze to ok 36 st.

Niepokoi mnie trochę zbyt niska temperatura radiatora, 36 to nie wiele,

Prad ma pływać nieznacznie ale ma sobie lekko pływać, świadczy to o tym ze układ kompensacji temp działa poprawnie.

Wrzuć zdjęcie lub linka radiatora jaki zastosowałeś, nie jest zbyt duży ?

Pozdrawiam



Ja do wersji słuchawkowej zamówiłem

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

i sam mam obawy ze może być za duży ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 4 Lutego 2013 przez jeremy

[Malongi]

Ja do wersji słuchawkowej zamówiłem

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

i sam mam obawy ze może być za duży ...



Jeremy, ale to jeden radiator wspólny na dwa kanały ?



Wczoraj miałem dokładnie ten sam problem co Ĺysy76, podejrzewam właśnie, że mam za duże radiatory (15x5.5x5cm na kanał), zamówiłem teraz takie:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



wydałem kasę bez sensu czy podejdą ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jeremy]

Tak jeden radiator ten który podlinkowalem na 2 kanaly.



radiator który uzyty byl w poprzedniej wersji jest swietnym wyborem, jest dostepny i tani:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

lub nieco wiekszy (wyzszy)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Moze nie są za ładne, po polerce wyglądają dużo lepiej :-)

Wybór radiatorów jest naprawdę spory, tak jak pisałem poprzednio, to co było w wersji poprzedniej lub jedynie nieznacznie większy.

Nie ma sensu pakować wielkich radiatorów bo cały układ będzie nieco niedogrzany, przez co regulacja prądu będzie mocno uciążliwa, a i tranzystory lubią troszeczkę ciepełka.



Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 4 Lutego 2013 przez jeremy

[Łysy76]

w takim razie zdecydowanie przesadziłem z radiatorami, determinowały mi obudowę dlatego je wybrałem (dwa na bokach 200x100x25)). Muszę zmienić radiatory bo widzę, że to bardzo ważny punkt do stabilnej pracy wzmaka. Niestety też pewnie będę musiał zmienić obudowę.

[frd__]

Krotkie info z mojej strony: przesykla odbrana. Dzieki chlopaki! :)

[kiku1]

Ja zakupiłem taki jak kolega mihau_r 190x70x35. to dla tych co montują obie płytki na jednym radiatorze. Nazwa radiatora A5352

ciekawym też wydaje się A6023 195x50x50

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[molu]

W moim zastosowałem takie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) po jednym na każdy kanał , prąd pływa o jakieś 10mA jak pisał jeremy , a temperatura na każdym 51 stopni.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Łysy76]

10mA to jakiś 1mV spadku napięcia na rezystorze, to mniej więcej tak jak u mnie przy ok 36 stopniach. Więc to nie jest kwestia niedogrzania ?

[molu]

Aaa i trafo mam 2x17V , to na elektrolitach było 23-24V.

[SomekPoland]

Ja ju ż poskładałem do konca, wszystko działa świetnit, brak problemów z grzabiem, ani przydźwiękiem, polecam

[jeremy]

no to brawo, fajnie ze nie miałeś problemów.

[SomekPoland]

no to brawo, fajnie ze nie miałeś problemów.

Tylko te z mojej winy :P A jeżeli mogę coś polecić innym składającym: zaopatrzcie się w końcówki pomiarowe zaciskane. Są dosyć drogie ~20zł sztuka, ale bez nich nie mógłbym żyć teraz :)

Edytowane 4 Lutego 2013 przez SomekPoland

[jamelo]

Tylko te z mojej winy :P A jeżeli mogę coś polecić innym składającym: zaopatrzcie się w końcówki pomiarowe zaciskane. Są dosyć drogie ~20zł sztuka, ale bez nich nie mógłbym żyć teraz :)

Jakie masz na myśli, możesz wrzucić jakiegoś linka.

[Łysy76]

SomekPoland pisałeś wcześniej że miałeś problem z brumem, napisz jak sobie z tym poradziłeś.

[SomekPoland]

Google na przyszłość.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) tylko przykład, ja mam inne

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jeremy]

SomekPoland pisałeś wcześniej że miałeś problem z brumem, napisz jak sobie z tym poradziłeś.

Mysle ze nalezy po prostu zwracac uwage aby nic nie zapetlac, uzywac wlsciwych i krótkich przewodów, prowadzic mase z jednegu punktu i nie powinno byc problemów.

[SomekPoland]

Zły transformator miałem i źle połączyłem. Miałem tylko 2x22V a podłączyłem równolegle obie HA, dzięki czemu miałem piękną pętlę masy od wyj słuchawkowego do uzwojenia trafa. Z taką anteną mogłem odbierać nawet radio z twarzą:P

[mihau_r]

Koledzy, mój HA chodzi w sumie już jakieś 22-23 godz. Z czego 1/3 czasu go słucham. Jak dla mnie rewelacja!



Czy można przyjąć, że optymalna praca tranów końcowych tj. 80-90st.C?

[zephyr]

Chyba trochę za dużo. Pass w swoich końcówkach tak dobiera radiatory by temperatura nie przekraczała 70 ⁰C.

[kocur57]

ok, już parę osób odpaliło i posłuchało więc może napiszą coś więcej - tak bardziej opisowo dla wszystkich.



Ja mam wszystko polutowane poza tranami końcowymi, bo muszę zdobyć odpowiedni radiator, ale chętnie wysłucham pierwszych relacji ;). Sam śpieszyć się nie zamierzam bo wiem że to przyniesie kłopoty :).

[Yasioo]

HA wygrzana... mam pytanie do tych co złożyli, nie brakuje wam mięsa w basie???

[cezar504]

ja też dostałem paczkę dziś.

dzięki wielkie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jeremy]

Off-top / żart



To i ja się pochwalę, też dostałem dziś paczkę, ale słuchajcie jaką :-)



Dziś rano kurier służb pocztowych jej królewskiej mości dostarczył mi paczkę z brakującymi gratami do ha.

Często w naszych rozmowach z Robertinusem żartowałem sobie troszeczkę z tego ze te jego paczki pancerne są i nawet teraz jak sięgnę pamięcią to przypominam sobie ze kiedyś w naszej żartobliwej rozmowie padło słowo pancerna i mowa była o nitach i blachach,

Oczywiście domyślam się, ze nasz forumowy kolega zrobił sobie żarcik, tak czy siak, moja paczka wyglądała tak:

Nie pytajcie ile czasu zajęło mi "rozmontowanie" jej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mihau_r]

Czy ktoś będzie stosował radiator A6023 195,5x50x70? Ciekawy jestem czy nie będzie trochę lepszy od mojego

[miant]

Na przykład te:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



to fajnie, że są ognioodporne i niepalne, ale wydaje mi się, że w tym miejscu najważniejszym kryterium doboru jest jak najniższa indukcyjność, a te rezystory jakoś na takie nie wyglądają (w danych technicznych nie znalazłem o tym ani słowa, a zwykle się pisze)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jeremy]

Jezeli nie bedziesz tym napedzal glosników moze byc lekko za duzy ...

[muuhau]

Czy taki pojedynczy radiator będzie ok?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Lub taki:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jeremy]

ciężko powiedzieć, ten mniejszy wydaje mi się zdecydowanie za mały, ten większy może być ok, ciężko powiedzieć ...

ja zamówiłem takie dwa

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Jak przyjdą dam znać jak się sprawują, bo widzę ze temat radiatorów przewija się już od dłuższego czasu, pamiętajmy aby nie stosować zbyt dużych radiatorów bo będzie ciężko wyregulować prąd spoczynkowy, układ kompensacji będzie zwiększał nam prąd, oraz by nie stosować zbyt małych bo będziemy przegrzewać nasze końcówki, temp 50-60 wydaje się być optymalna i na taka temp był liczony (wyznaczany z charakterystyki t/r) termistor.



Pozdrawiam



Jeszcze jedno

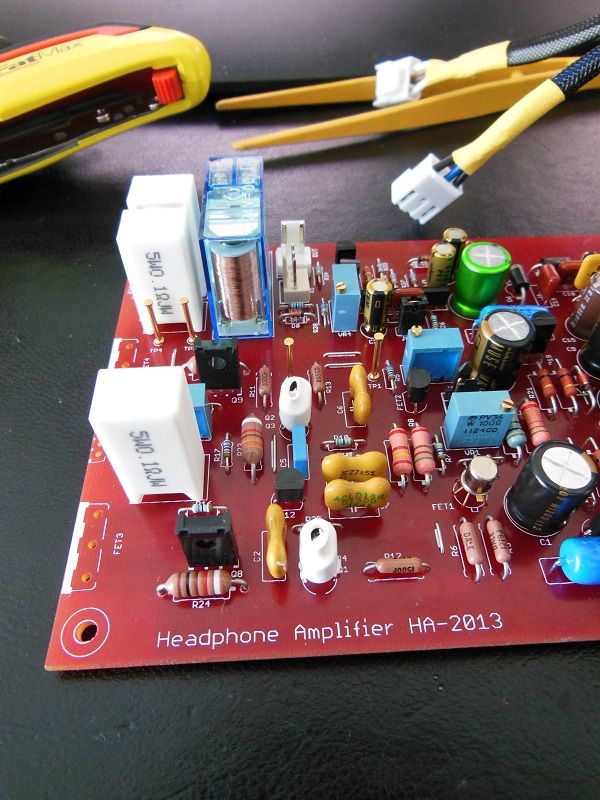

Podczas montażu, dobrze jest termicznie "sprzężyc" pary kondensatorów Q1-Q4 oraz parę Q2 i Q3.

Ja to zrobiłem stosując pastę termoprzewodząca oraz kawałek koszulki termokurczliwej.



Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 5 Lutego 2013 przez jeremy
