Modyfikacja filtra wyj. wzmacniacza cyfr. QLS QA100


Maciej Czerwiński

Recommended Posts

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) opisałem kiedyś ten wzmacniacz. Jedną z jego wad było dostosowanie filtrów wyjściowych do głośników o impedancji 8 omów. Ponieważ posiadam teraz głośniki 4 omowe, postanowiłem zmienić filtry wyjściowe, aby uniknąć obcinania góry pasma.

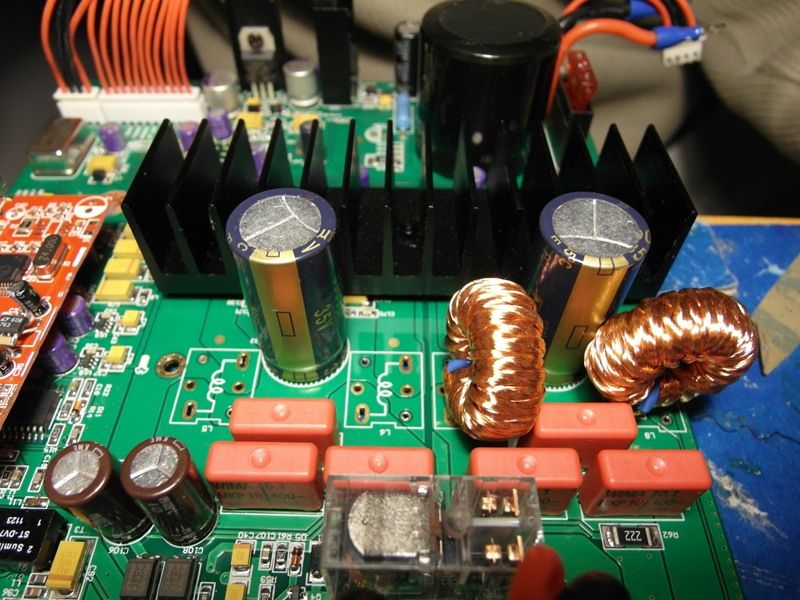

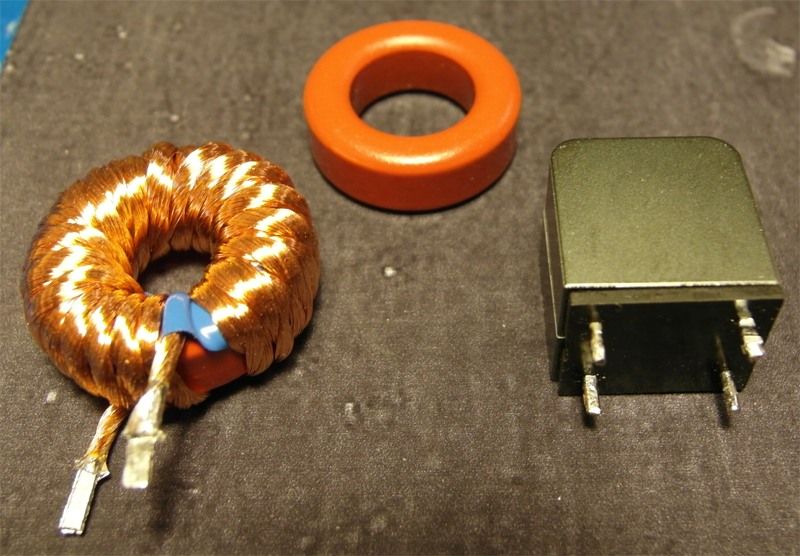

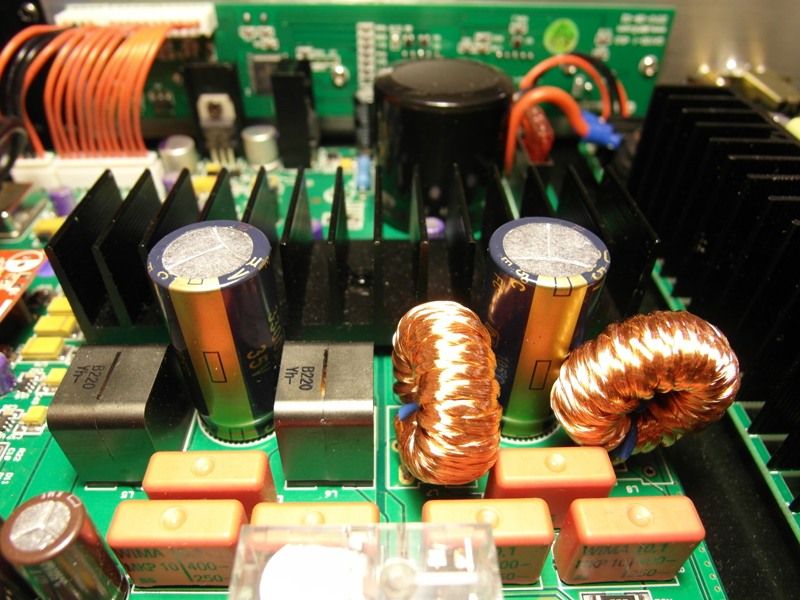

Użyłem rdzenia Amidon T94-2 i licy 120x0,1. 35 zwojów, co daje 10uH. Oryginalnie były cewki 22uH. Dodatkowo zamontowałem ekrany z laminatu separujące dodatkowo kanały L i R, oraz osłaniający płytkę konwertera USB-I2S

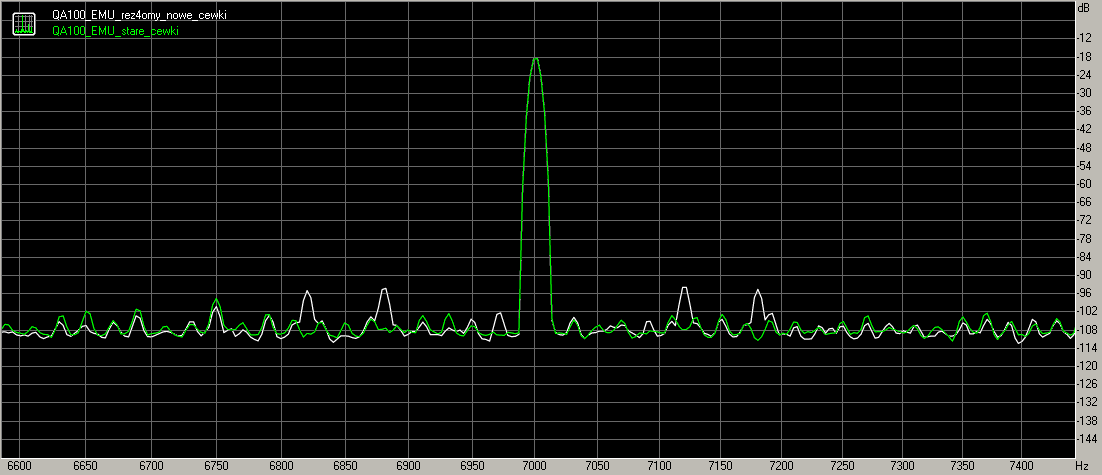

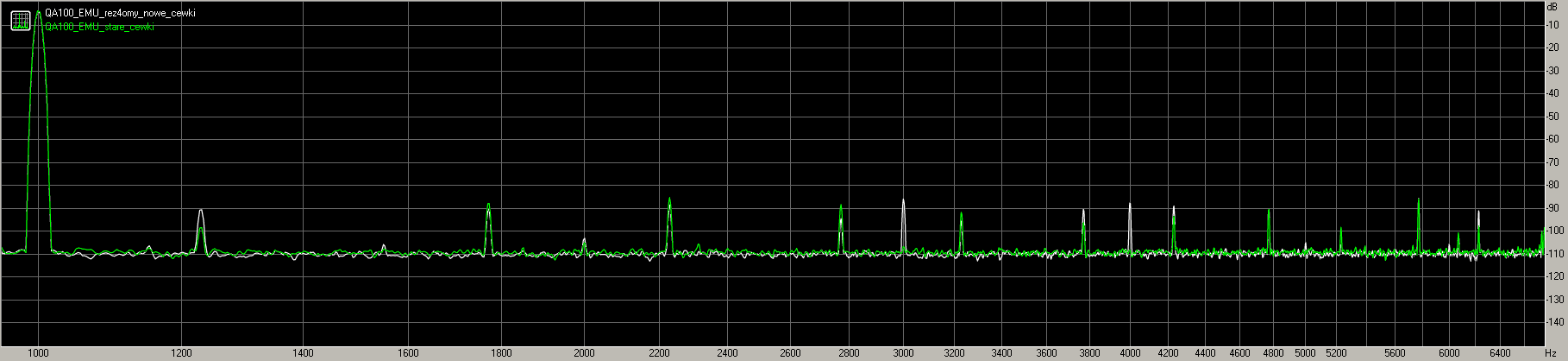

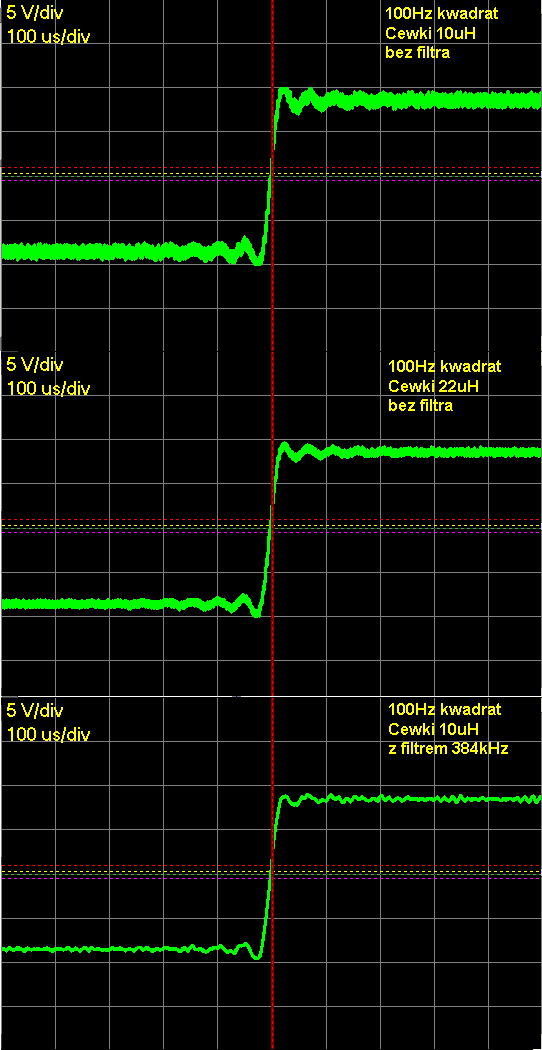

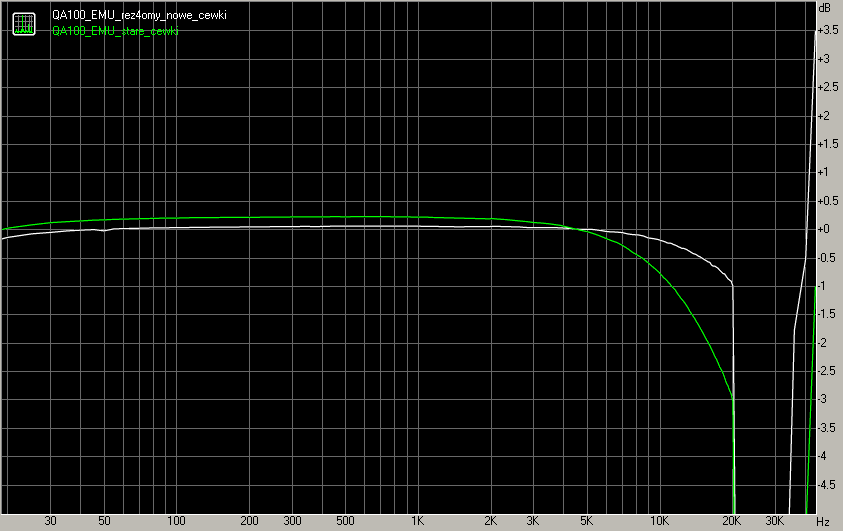

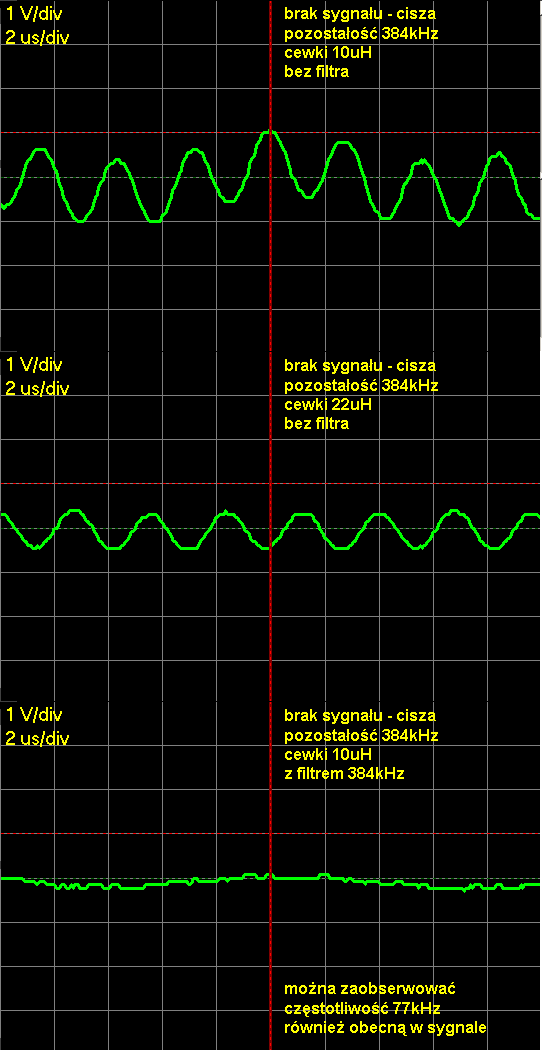

Pomiary przy pomocy EMU (RightMark) i klona USBee (oscyloskop). Wzmacniacz obciążony rezystorami. Filtr 384kHz składał się z równolegle połączonych cewki 22uH i kondensatora 7,5nF. Ten układ szeregowo z rezystorem obciążającym. Rezultaty na obrazkach.

Odsłuchowo jest lepiej - wróciły "igiełki" w wysokich :-)

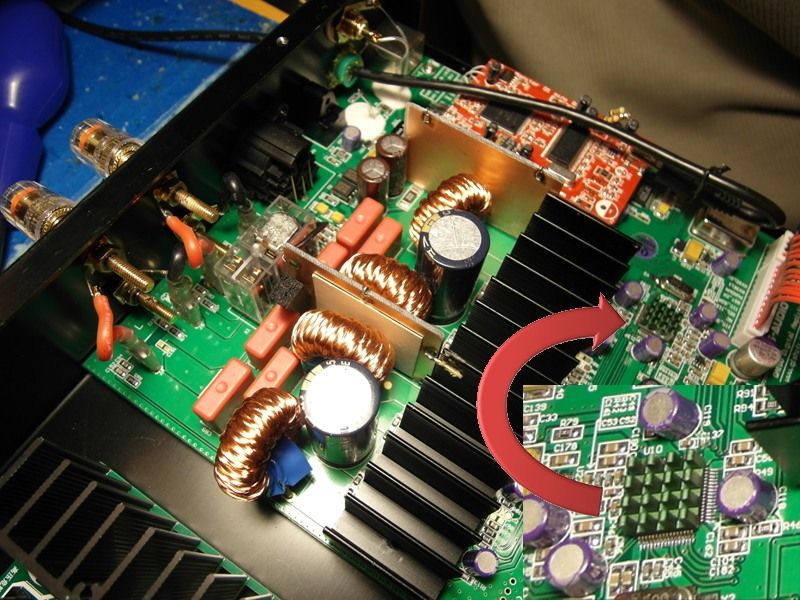

Na jednej z fotek pokazałem też mały radiator na DSP. Dokleiłem go, poniewaz ekstremalnie sie nagrzewał podczas pracy.

Taki mini-mod.











Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Po primo trza myśleć :)

1. Trza zobaczyć do DS TAS5162 co on mówi o impedancji i doborze indukcyjności ...

2. Po drugie nie każdy rdzeń sie na da :) Rdzeń to nie tylko stała przenikalności czyli AL najlepsze rdzenie do tych zastosować sa rdzenie z szczeliną (duza wartośc prądu koercji - po ludzku przemagnesowania)

3. Kondensatory Only Polipropylenowe .



jesli dasz kiepskie rdzenie to :

Wzm stanie sie niestabilny

Kondensatory zaczną sie grzać :) (no ale to przy dużych mocach)

Zanim sie zacznie psuć :)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ogólnie

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Tak też zrobiłem. W DS jest napisane 10uH. Rdzeń z materiału 2 to rdzeń z rozproszoną szczeliną. Bardzo dobry do zastosowania w takim filtrze. Kondensatory są fabryczne. Wzmacniacz jest stabilny.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
