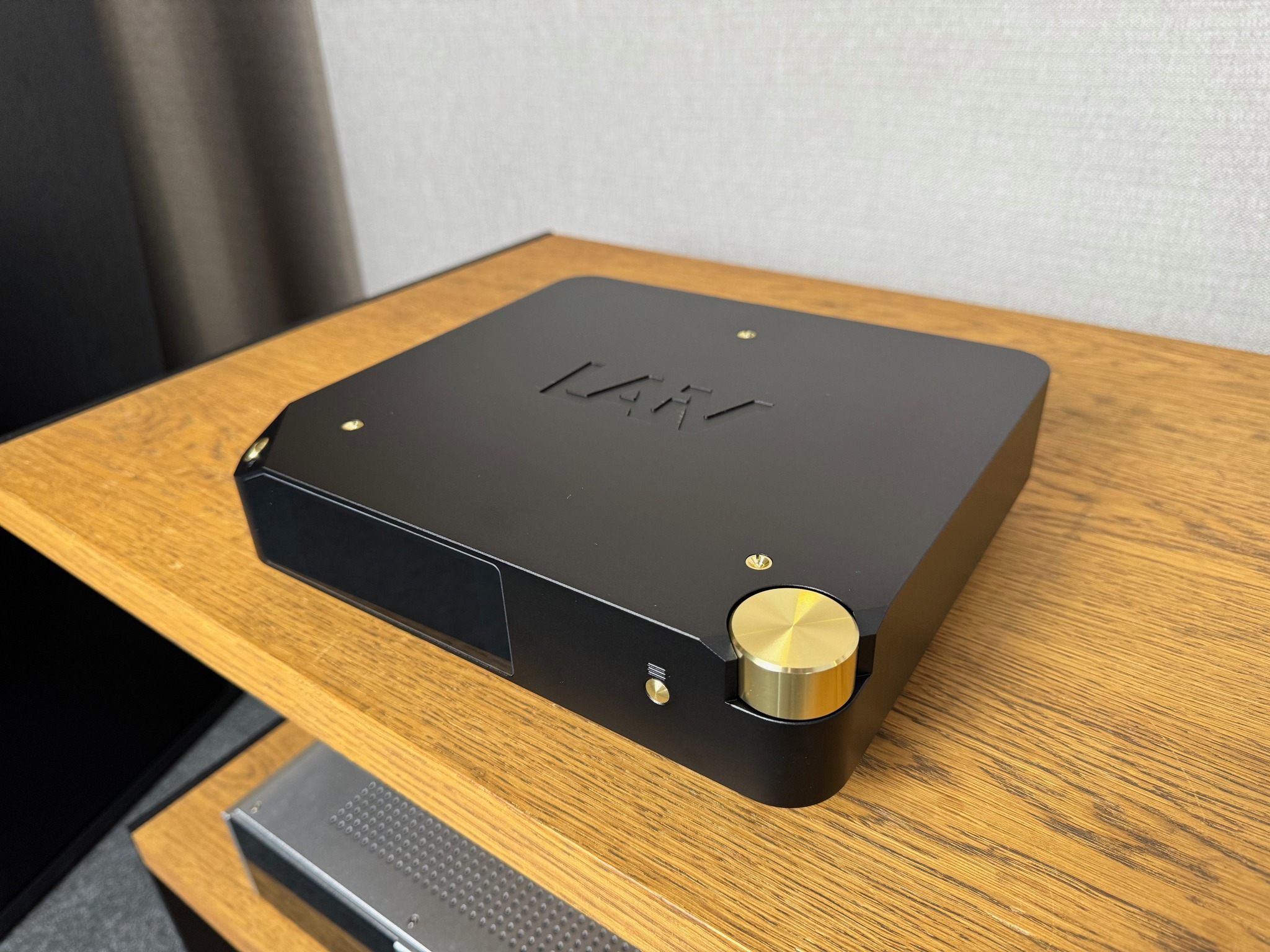

Laiv zaprezentował NOWEGO DACa R2R! Z przyjemnością informujemy, że do naszej oferty dołączył najnowszy przetwornik cyfrowo-analogowy (DAC) – Laiv Harmony µDAC. To kompaktowe urządzenie zostało stworzone z myślą o miłośnikach doskonałej jakości dźwięku, którzy poszukują praktycznego, wydajnego i estetycznie zaprojektowanego rozwiązania audio. Laiv Harmony µDAC oferuje wysokiej jakości konwersję audio dzięki zastosowaniu technologii drabinki rezystorowej R2R, która ceniona jest przez audiofilów za niezwykle naturalny, gładki i pozbawiony cyfrowych artefaktów dźwięk. Urządzenie obsługuje formaty wysokiej rozdzielczości aż do 32-bit/384 kHz oraz DSD256, gwarantując niezwykłą czystość, szczegółowość i realistyczną barwę dźwięku. Najważniejsze cechy Laiv Harmony µDAC: Kompaktowe wymiary i elegancki design, idealny do każdego wnętrza, Technologia konwersji R2R zapewniająca naturalność i analogowy charakter brzmienia, Zaawansowana konstrukcja oparta o sprawdzone komponenty audiofilskie, Port USB-C oraz wejścia cyfrowe obsługujące wszystkie popularne źródła dźwięku, Wyjście słuchawkowe o wysokiej wydajności, zapewniające obsługę nawet najbardziej wymagających słuchawek, Solidna aluminiowa obudowa eliminująca niepożądane wibracje i zakłócenia elektromagnetyczne. Zapraszamy wszystkich forumowiczów do zapoznania się ze szczegółami oraz do dyskusji na temat wrażeń odsłuchowych. Laiv Harmony µDAC już dostępny – odkryj nowe oblicze swojej muzyki! Szczegóły dostępne pod LINKIEM. Salon audio-video Q21 Pabianice, Reymonta 12 Tel. (42) 213 01 66 www.Q21.pl

Przetworniki R2R niezwykle szybko zyskują na popularności i bardzo często dopytujecie o właśnie ten model, czyli FiiO K11 R2R, znany też jako najtańszy DAC R2R. W dzisiejszym filmie omawiamy jego brzmienie i możliwości, czyli to, co jest najważniejsze przy DACu. Mieliście okazję posłuchać tego FiiO? Dajcie znać w komentarzach pod filmem, jak Wam się podobał!

Chciałem podzielić się z Wami ciekawym znaleziskiem - alternatywą dla bardzo drogich PCM1704. Myślę, że to ciekawa opcja dla osób znudzonych DACami DetlaSigma. :) [Ukryta Zawartość]

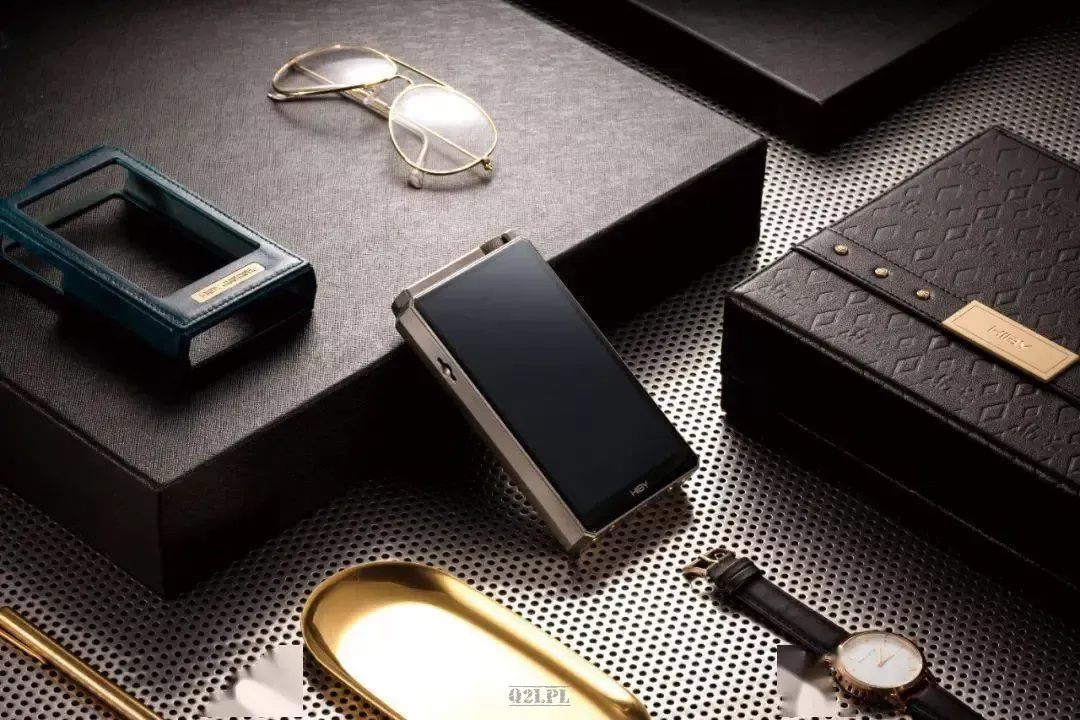

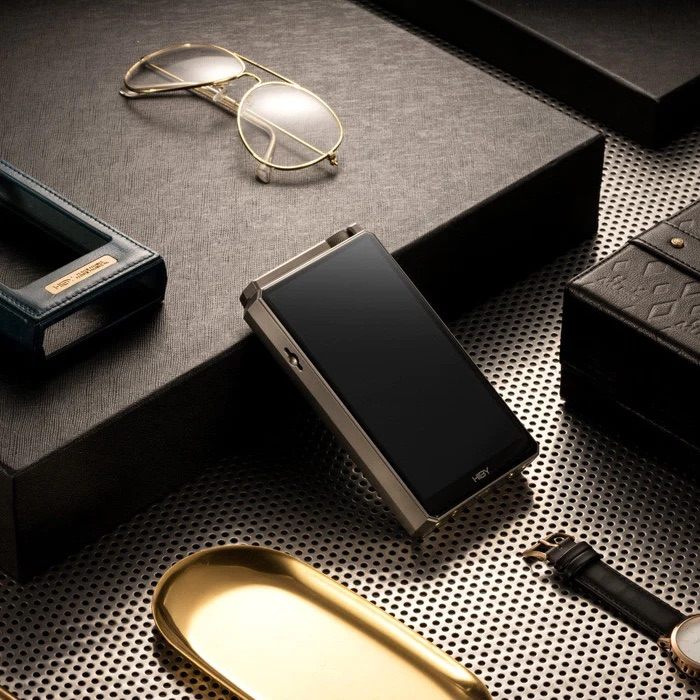

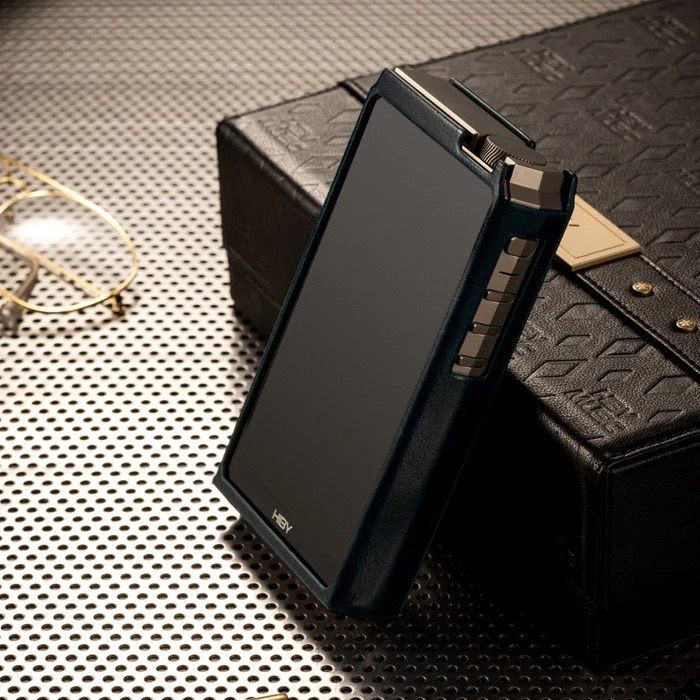

Firma HiBy to ceniona marka specjalizująca się w produkcji wysokiej jakości urządzeń audio. Swoją renomę zdobyła dzięki serii innowacyjnych produktów, które rewolucjonizują sposób, w jaki ludzie słuchają muzyki. Najważniejszymi produktami są ich przenośne odtwarzacze muzyczne, znane z doskonałej jakości dźwięku i zaawansowanych funkcji. Te urządzenia pozwalają użytkownikom cieszyć się muzyką w pełni, niezależnie od miejsca i czasu. Historia firmy HiBy to opowieść o stałym dążeniu do doskonałości w dziedzinie audio. Od momentu swojego powstania firma nieustannie rozwija swoje produkty, wprowadzając nowatorskie rozwiązania i wciąż podnosząc poprzeczkę dla konkurencji. Dzięki temu HiBy stało się jednym z najbardziej popularnych producentów mobilnej elektroniki audio. Tym, co sprawiło, że ich odtwarzacze przenośne są tak wyjątkowe, jest fakt, że stosują oni w nich przetworniki R2R. Jednym z takich produktów jest flagowy model HiBy RS8. Jest to najwyższa półka na każdym etapie. Od wykonania, przez działanie, aż po to najważniejsze — brzmienie. HiBy RS8 to znakomity flagowy przenośny odtwarzacz audio, który opiera się na ulepszonej architekturze R2R Darwin II. Ten wyjątkowy DAP (Digital Audio Player) umożliwia obsługę plików PCM do 1536 kHz oraz DSD do 1024x, zapewniając najwyższą jakość dźwięku. Zaczynając od początku, HiBy RS8 wyróżnia się nie tylko doskonałymi osiągami, ale także elegancką obudową wykonaną z odpornego stopu tytanu klasy lotniczej. Ta stylowa obudowa poddawana jest precyzyjnemu wykrawaniu maszynowemu CNC, a proces obróbki i polerowania trwa aż 19 godzin, obejmując 17 różnych zaawansowanych procesów. HiBy RS8 opiera się na autorskiej architekturze R2R Darwin II, która została stworzona przez inżynierów firmy HiBy. Ta zaawansowana technologia wykorzystuje kompensację liniową drabinki rezystorowej i oferuje elastyczność konfiguracji, co przekłada się na doskonałą jakość dźwięku. W RS8 firma HiBy zastosowała ulepszoną wersję architektury Darwin II, z drabinką rezystorową składającą się z 12 szybkich przełączników i 184 rezystorów o wysokiej precyzji. To pozwoliło osiągnąć wyższą dynamikę i rozdzielczość dźwięku. Użytkownicy RS8 mają możliwość wyboru między trybem oversamplingu a trybem NOS (non-oversampling), co pozwala na dostosowanie dźwięku do własnych preferencji. RS8 jest wyposażony we wzmacniacz w klasie A, który zapewnia wysoką jakość dźwięku i duży zapas mocy. Napięcie wyjściowe w trybie turbo może wynosić aż 7.5 V, co zapewnia możliwość napędzenia naprawdę wielu modeli słuchawek, również tych wokółusznych. Możliwość zapewnienia takiej mocy w klasie A wymaga potężnej baterii, dlatego też HiBy RS8 jest wyposażone w akumulator o pojemności aż 12 000 mAh, który naładujemy z mocą aż 20 W. System zasilania jest rozdzielony, by eliminować szum i zakłócenia, a oferować jedynie czysty dźwięk. DAP RS8 działa na szybkim układzie Qualcomm Snapdragon 665 i obsługuje system Android 12, co pozwala na płynną obsługę aplikacji. Posiada również aż 8 GB RAM, dlatego nie musimy obawiać się o to, że coś nie będzie działało poprawnie. Wszystko to zostanie wyświetlone na dużym, aż 5.5-calowym ekranie o rozdzielczości FullHD. Dojrzysz wszystkie szczegóły, a do tego będziesz mógł podziwiać okładki obecnie słuchanej płyty. W kwestii łączności HiBy również nie zawiodło. RS8 jest wyposażony w dwuzakresowy moduł Wi-Fi i Bluetooth 5.0, co zapewnia stabilny transfer muzyki i obsługę różnych kodeków audio. Dzięki obsłudze HiByCast możesz wykorzystać flagowy odtwarzacz jako streamer w swoim systemie stereo i sterować muzyką z poziomu smartfona lub tabletu. Recenzenci o HiBy RS8 wypowiadają się następująco: "HiBy RS8 jest jednym z najbardziej kompletnych DAP-ów wprowadzonych na rynek do tej pory. Ma najbardziej zaawansowany system operacyjny, unikalną architekturę wyewoluowaną z RS6 i oczywiście zawiera mój ulubiony przetwornik cyfrowo-analogowy, R-2R." - Headfonics "Naturalna, organiczna barwa RS8 wynika z pełniejszych średnich tonów i teksturowanego, kwitnącego basu, co również nadaje dźwiękowi bardziej intymne wrażenie dzięki obrazowaniu skoncentrowanemu na środku. Oczywiście opisuję dźwięk w odniesieniu do liczby IEMów, które testowałem, używając RS8 jako źródła i porównując do innych DAP-ów." - Twister6 "Nowy Hiby RS8, z architekturą R2R "Darwin", jest jednym z najbardziej udanych przenośnych odtwarzaczy na rynku, bez wahania. Otrzymujesz wszystko w świetnej obudowie, z niezliczonymi funkcjami i użytecznością. Odkryłem swoją muzykę na nowo z RS8 i czuję, że działa doskonale, jak powinien odtwarzacz TOTL w tym zakresie. HiBy RS8 to nie tylko niezwykle wszechstronny DAP, ale także fantastycznie brzmi." - Headfonia Zapraszamy również do kontaktu, postaramy się przygotować atrakcyjną wycenę na ten niezwykły sprzęt 🙂 Szczegóły oraz oferta handlowa dostępne są pod LINKIEM. Salon audio-video Q21 Pabianice, Reymonta 12 Tel. (42) 213 01 66 www.Q21.pl

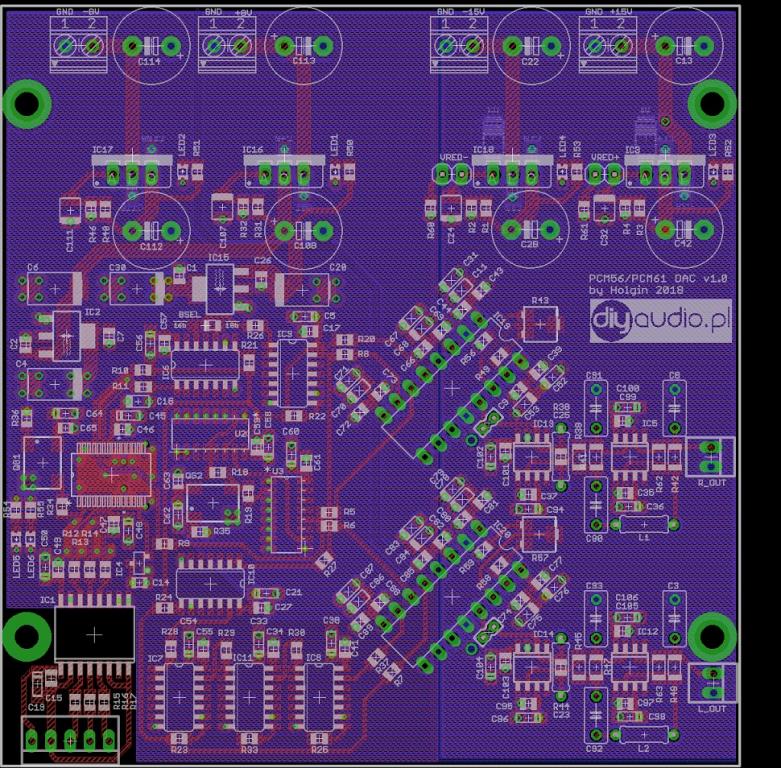

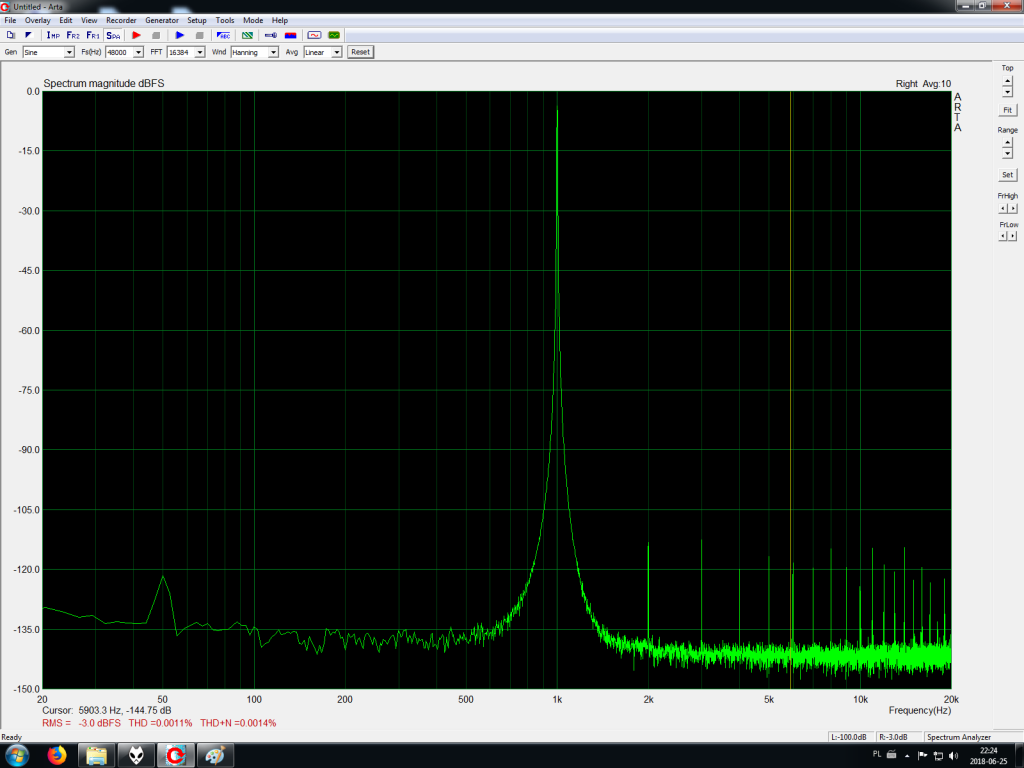

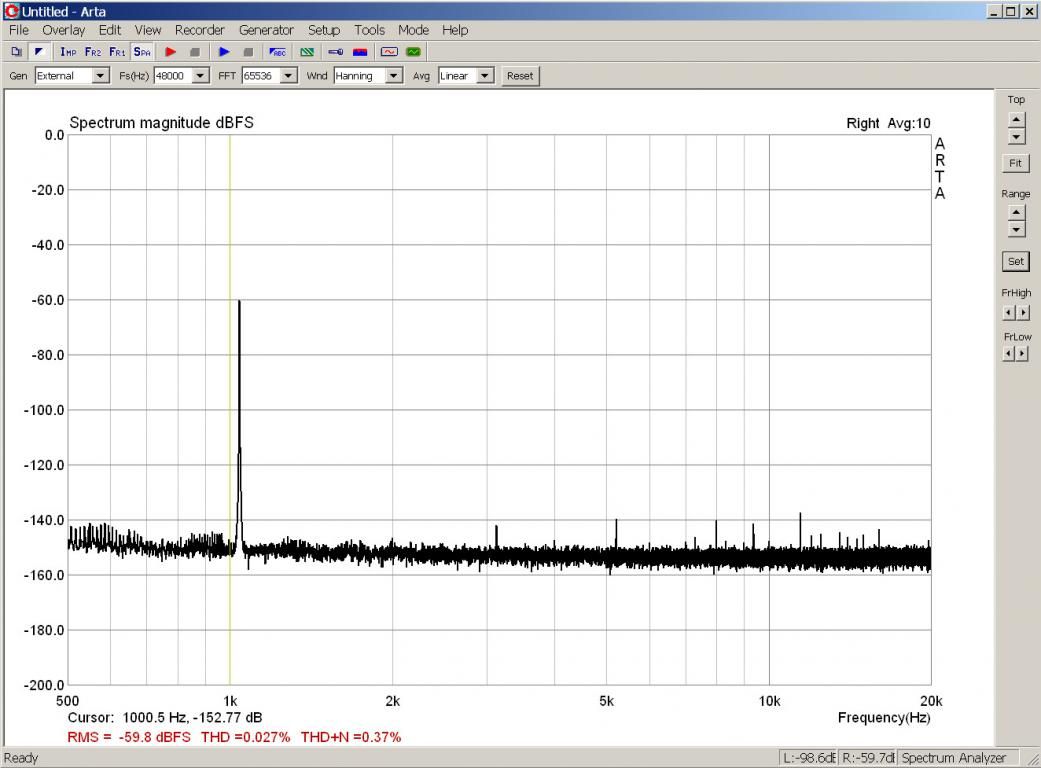

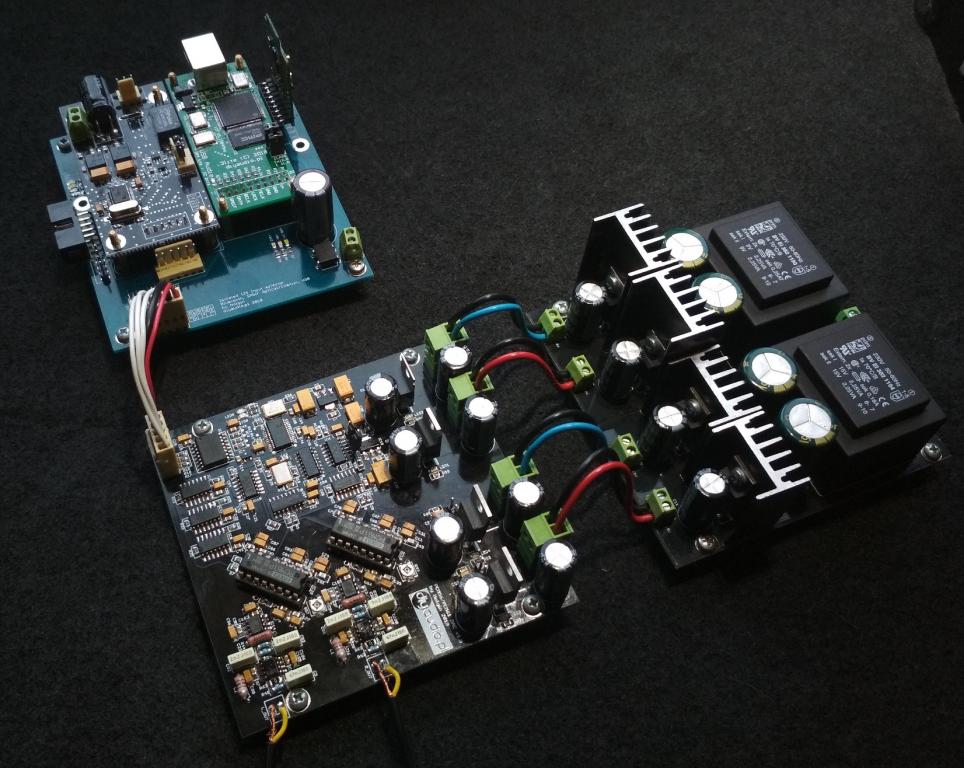

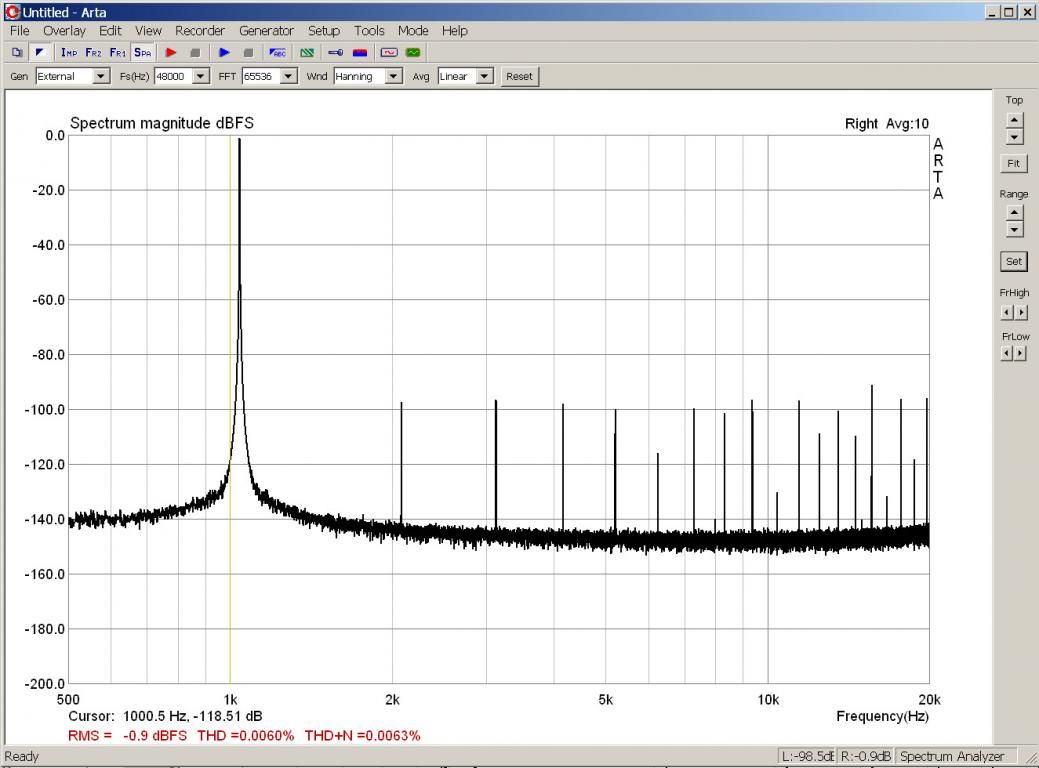

Podczas rozmów na sąsiednim forum powstał pomysł, żeby zaprojektować DACa DIY, który będzie stosunkowo tani i będzie mógł być niejako konkurencją dla konstrukcji z Chin. Jednocześnie przetwornik ma być przemyślany i porządnie zaprojektowany. Przy okazji zbiorowego zamówienia na USBAudio, sporo osób przeznaczyło pewne kwoty na rozwój tego DACa, także w tym miejscu chciałbym wszystkim podziękować :) Jeżeli chodzi o sam projekt... Przetworniki cyfrowo-analogowe powinno się projektować na co najmniej 4 warstwowym PCB i tak też jest w tym wypadku. Wylewki masy oraz 3V3 bardzo dobrze służą sygnałom wysokiej częstotliwości, w domenie cyfrowej to "mus" :) Sama aplikacja, przynajmniej jeżeli chodzi o cyfrówke, to jakby nie patrzeć kalka z projektu .3lite, od którego podpatruje rozwiązania i staram się jak najwięcej nauczyć Tak więc, od wejścia - izolator I2S, następnie AD1896 pełniący rolę filtru cyfrowego i upsamplera do 210.9375kHz, po tym 6 rejestrów przesuwnych, które "tłumaczą" format I2S tj. dzielą linię danych na osobno lewy i prawy kanał. Tutaj dodałem fajną funkcję, tj możliwość wyboru między 16/18 bit :) Robi się to lutując odpowiednią zworkę. Dzięki temu lista kości, które można wsadzić na tą PCB znacznie się rozrosła, bo są to: -PCM56 -PCM61 -AD1851 -AD1856 -AD1861 Na rynku DIY praktycznie tylko PCM56 się pojawiał, reszta kości jest rzadko spotykana, więc możliwość wsadzenia tych układów według mnie jest ogromną zaletą, bo można posłuchać czegoś nowego, a nie tylko klepane w kółko te same konstrukcje. Skoro część cyfrowa jest załatwiona, teraz analog. Na PCB jest standardowa konwersja I/V na wzmacniaczu operacyjnym z opcją zalutowania kondensatora równolegle do rezystora konwersji oraz filtr dolnoprzepustowy o ciut niespotykanej topologii, bo w sprzężeniu zwrotnym jest cewka. Daje to 50-60dB spadku na częstotliwości próbkowania, co powinno w zupełności wystarczyć. Jako że wiele osób woli inny analog niż na WO, np lampowy, tuż przy układzie D/A są goldpiny (2mm) pozwalające podłączyć własny analog. Jeżeli chodzi o zasilanie - jest stosunkowo proste, tanie i co najmniej dobre. W komplecie jest PCB zasilacza, gdzie znajdują się 2 zalewane transformatory na rdzeniu EL38 i prestabilizacja. Na płytce DACa są po 2 stabilizatory LM317/337 (jak ktoś ma kaprys może zalutować wersję od Lineara), które prawidłowo zaaplikowane, razem z prestabilizacją w zupełności wystarczają. Zasilanie analogowe i cyfrowe jest logicznie rozdzielone na płytce. Wzmacniacze operacyjne i analogowa część układów D/A jest zasilane ze wspólnego +/-12V, a część cyfrowa z osobnego +/-5V. Każdy przetwornik ma wokół siebie 10nF+100nF+1uF+10uF przy każdej nóżce zasilania, ale gdyby ktoś chciał zaoszczędzić, starczy zalutować tylko 100nF i 1uF :) Tyle kondensatorów nie jest potrzebne. Ważna uwaga - niektóre z wymieniowych wyżej DACów pracują tylko do +/-5V napięcia analogowego. Pomyślałem o tym i przy stabilizatorach są goldpiny. Założenie tam zworki zredukuje napięcie z 12 na 5V :) Niestety WO także dostaną niższe napięcie i w praktyce pogarsza to działanie układu (większe THD na pomiarach), wypadało by wtedy zmniejszyć rezystor konwersji I/V - zmniejszyć napięcie wyjściowe - zrobić więcej "miejsca" między sygnałem a zasilaniem. Na płytce są pady pod rezystory/potencjometry do trymowania układów (zmniejszenie THD), ale jeżeli ktoś się na tym nie zna, niech ich nie lutuje, bez karty pomiarowej będzie tylko gorzej. Cały zestaw powinien się zamknąć w około 500zł, dużo zależy od WO, z AD811 i AD797 przekroczymy 600zł, jak ktoś kupi TL071 i AD1896 z aliexpress to pewnie zejdzie poniżej 400zł :) Tutaj wspomnę, że pierwsze pomiary wykonywałem na TL081/TL071 i wyniki wychodziły takie same :) Do płytki wystarczy podłączyć odbiornik I2S, np USBAudio, Amanero czy coś z SPDIF, transformatory do gniazdka i można cieszyć się muzyką :) Pomiary THD: IMD: THD+N: 0.0014% IMD: 0.0014% SNR > 130dB Zaznaczam, że powyższe wyniki są dla trymowanej wersji L. Co to oznacza? Że udało się zejść ze zniekształceniami najgorszej wersji, nie wymienionej nawet w datasheet, do poziomu najwyższej gradacji K :) Druga kość jest "tylko" lepsza od standardowej. Na zdjęciu wyżej jest też moduł selektora I2S, gdzie jest USB, Bluetooth, SPDIF optyczny oraz coax. Do kompletu mam też zaprojektowane PCB sterownika z obsługą pilota i takich tam bajerów. Poniżej schemat. Jeżeli będzie ktoś zainteresowany złożeniem takiego DACa, wrzucę BOM :) Schemat PCM61.pdf

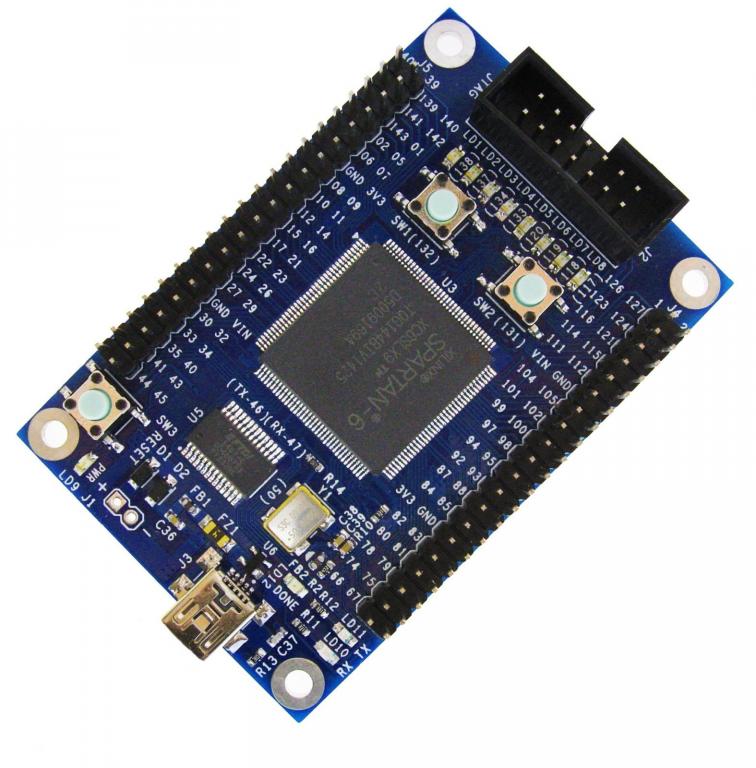

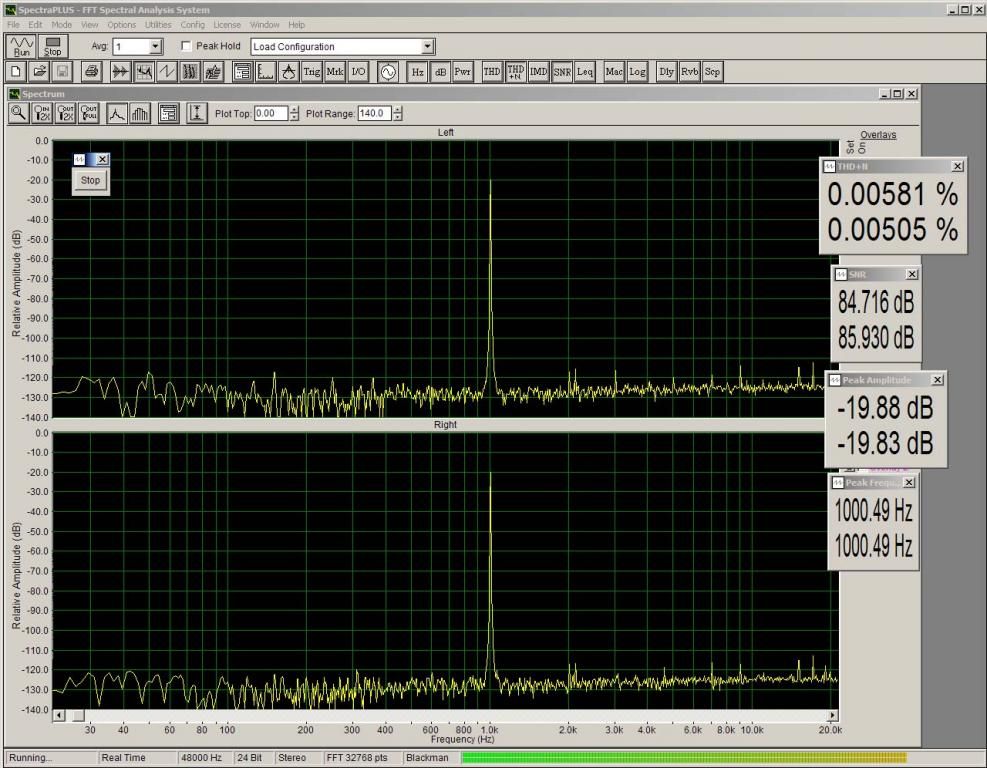

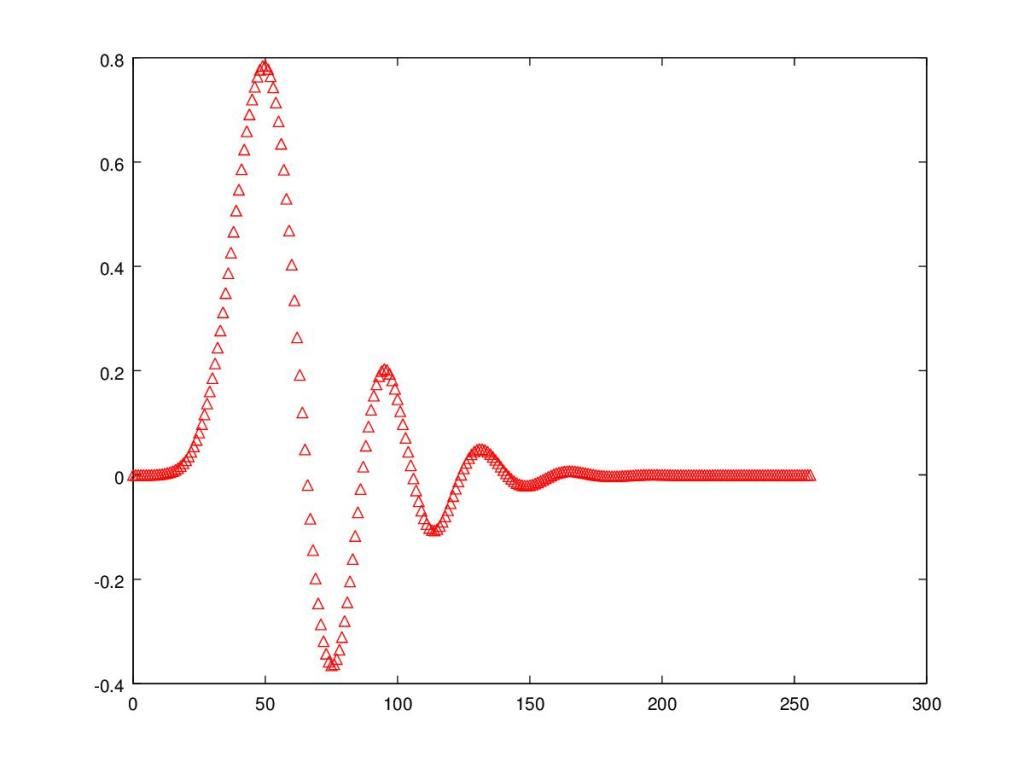

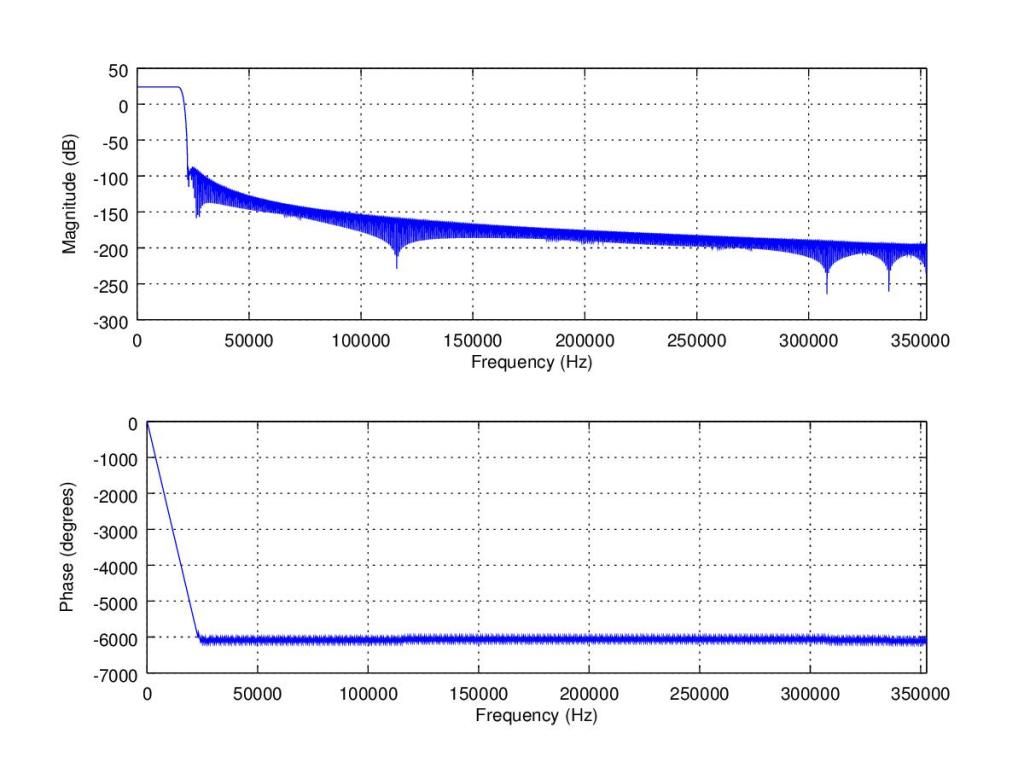

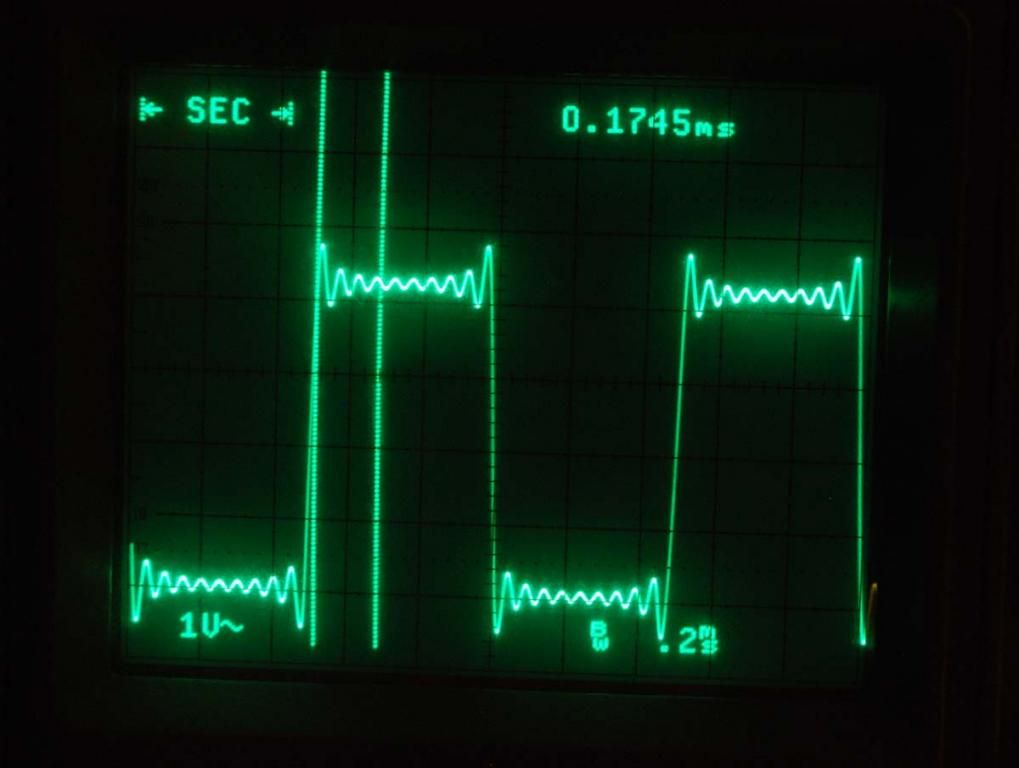

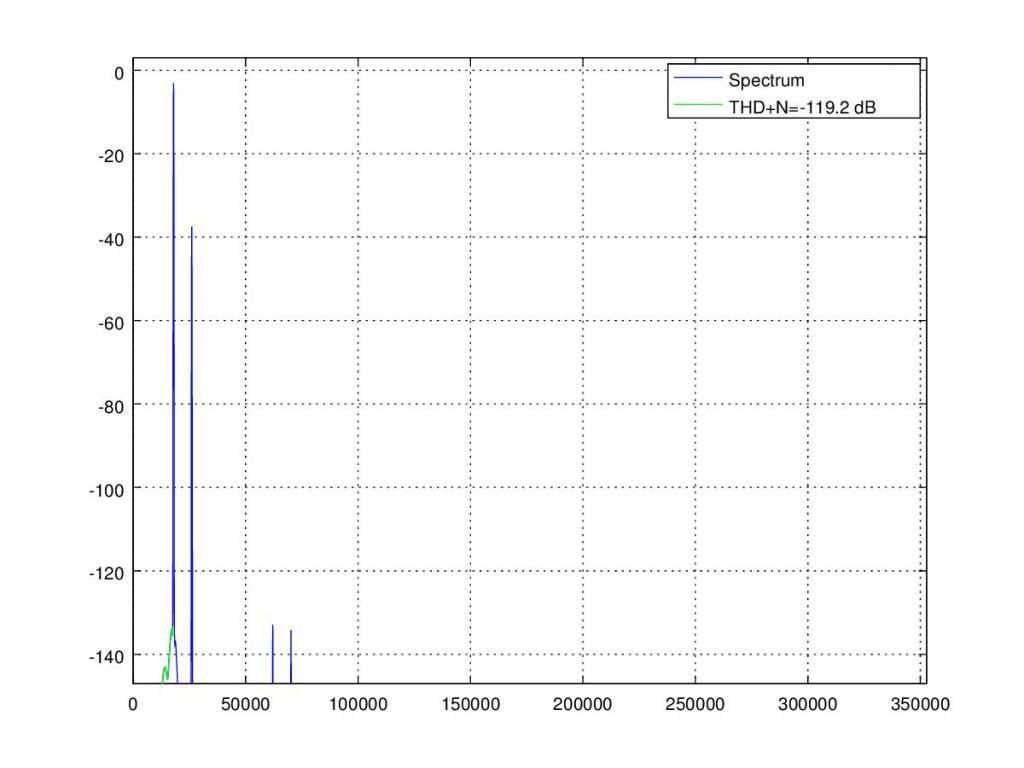

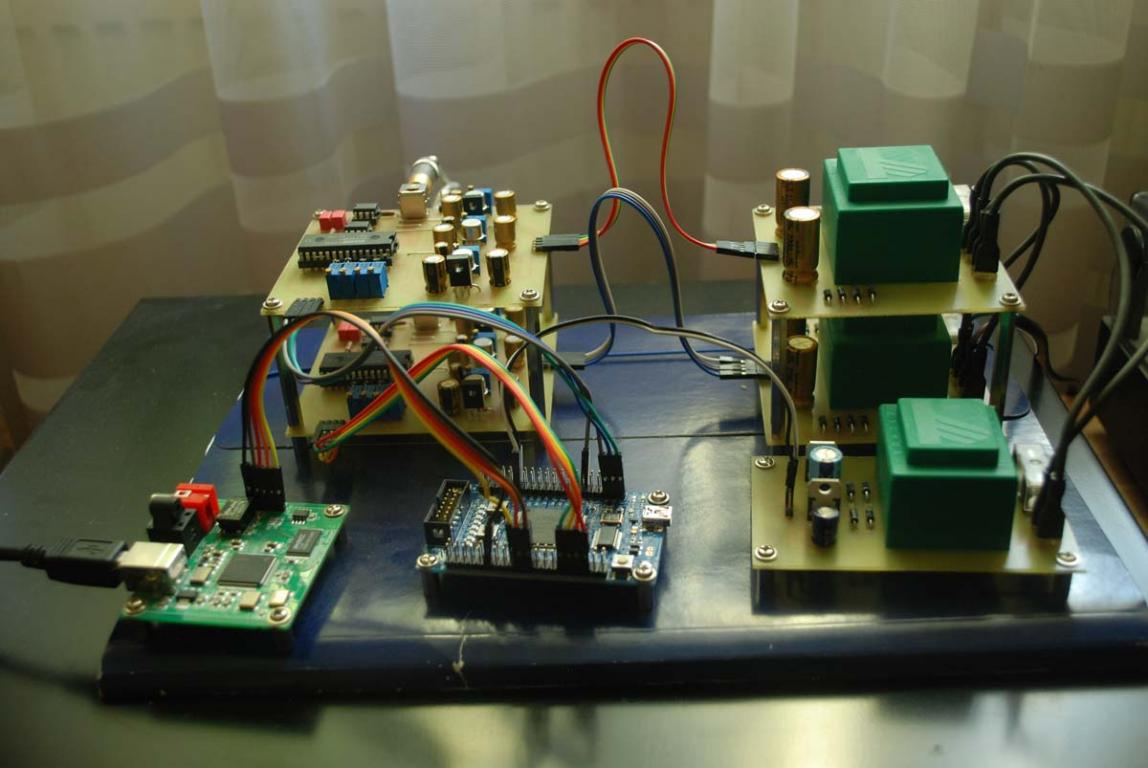

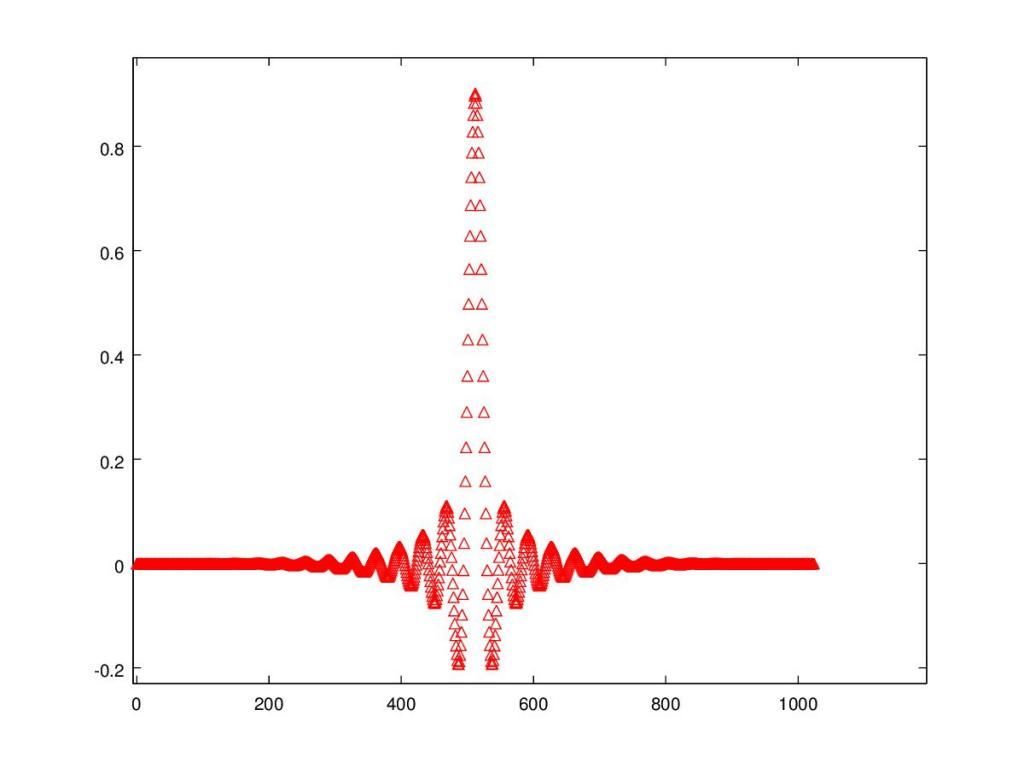

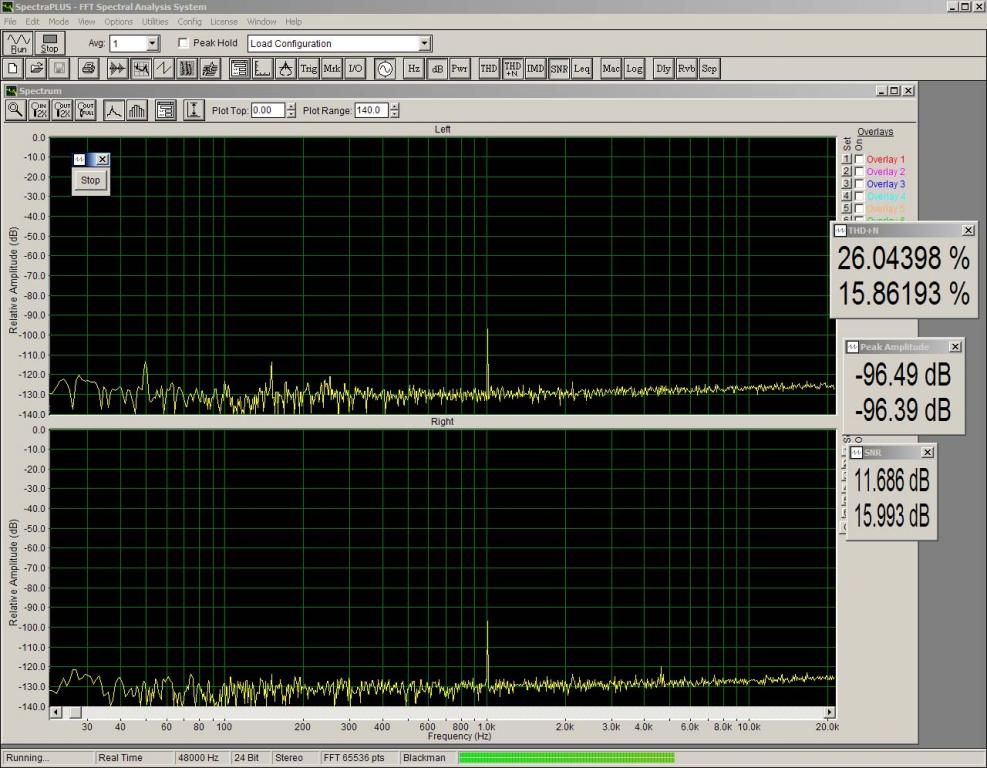

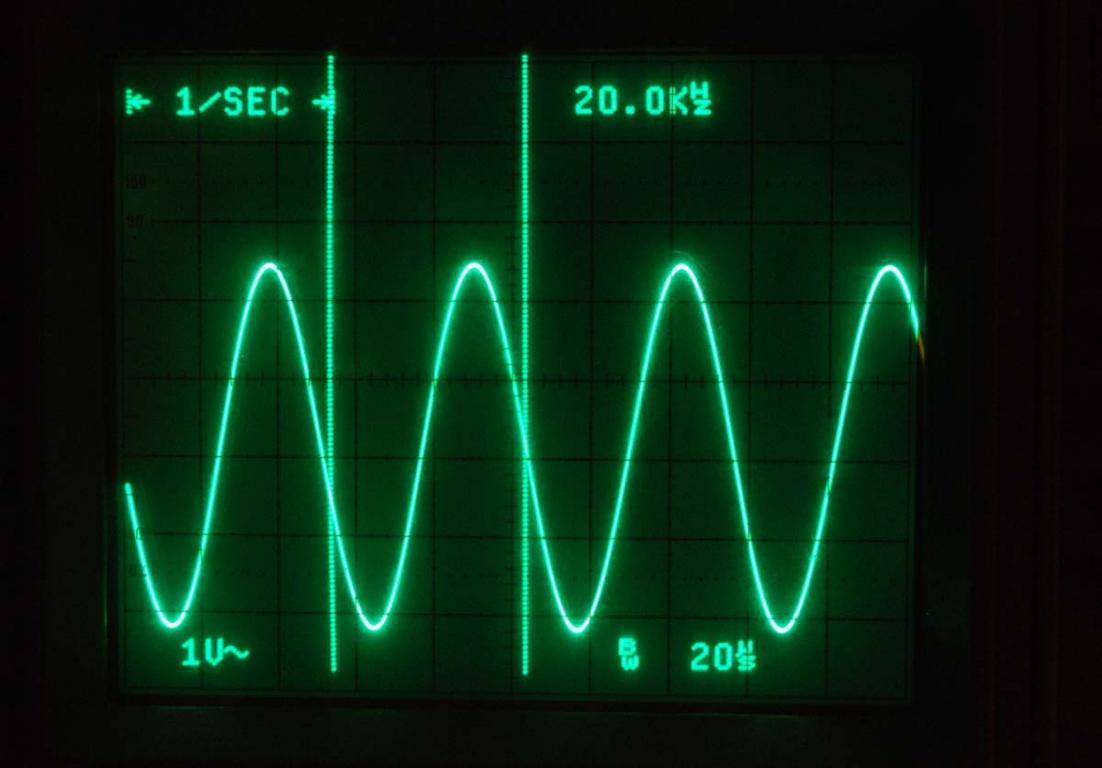

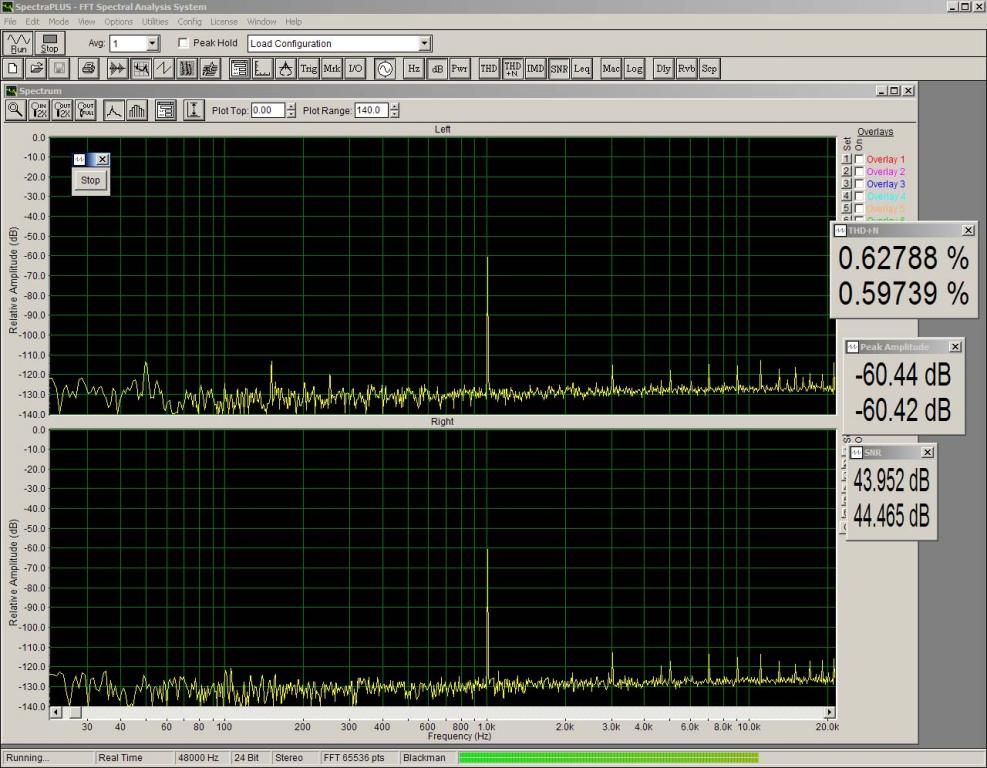

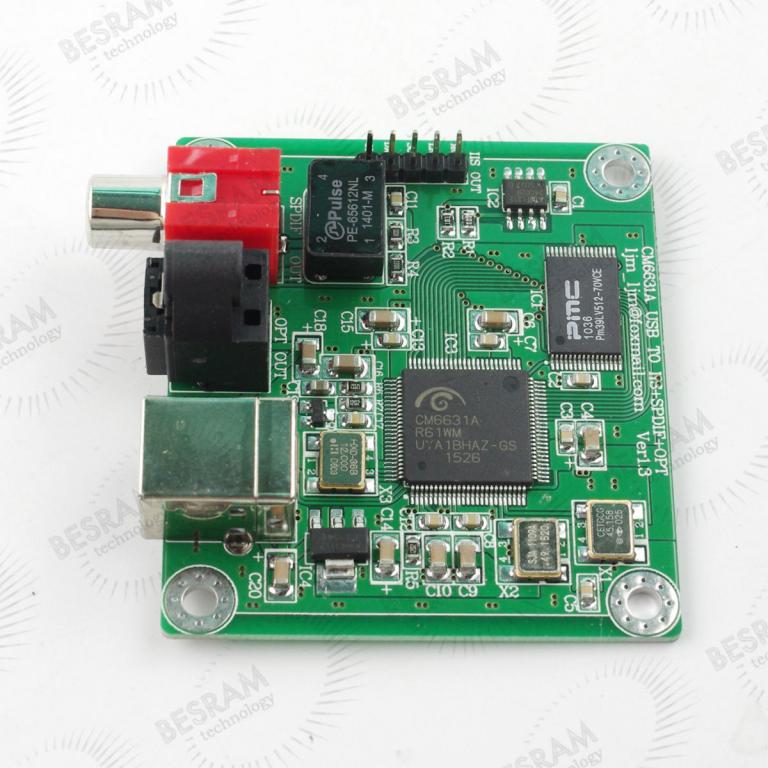

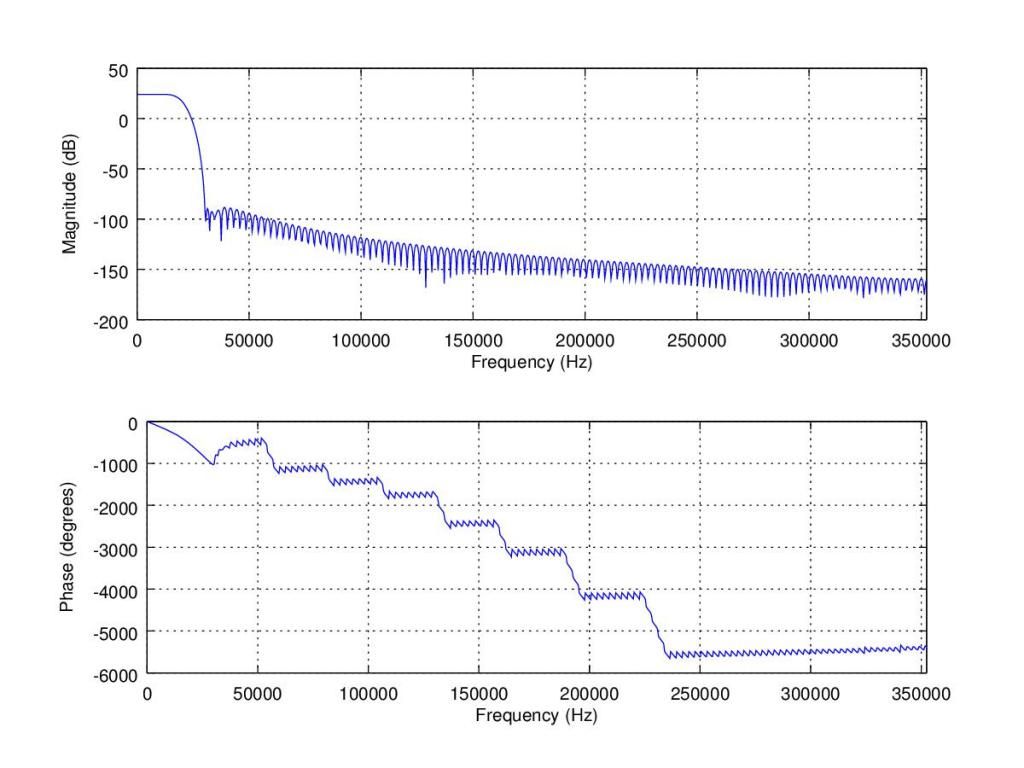

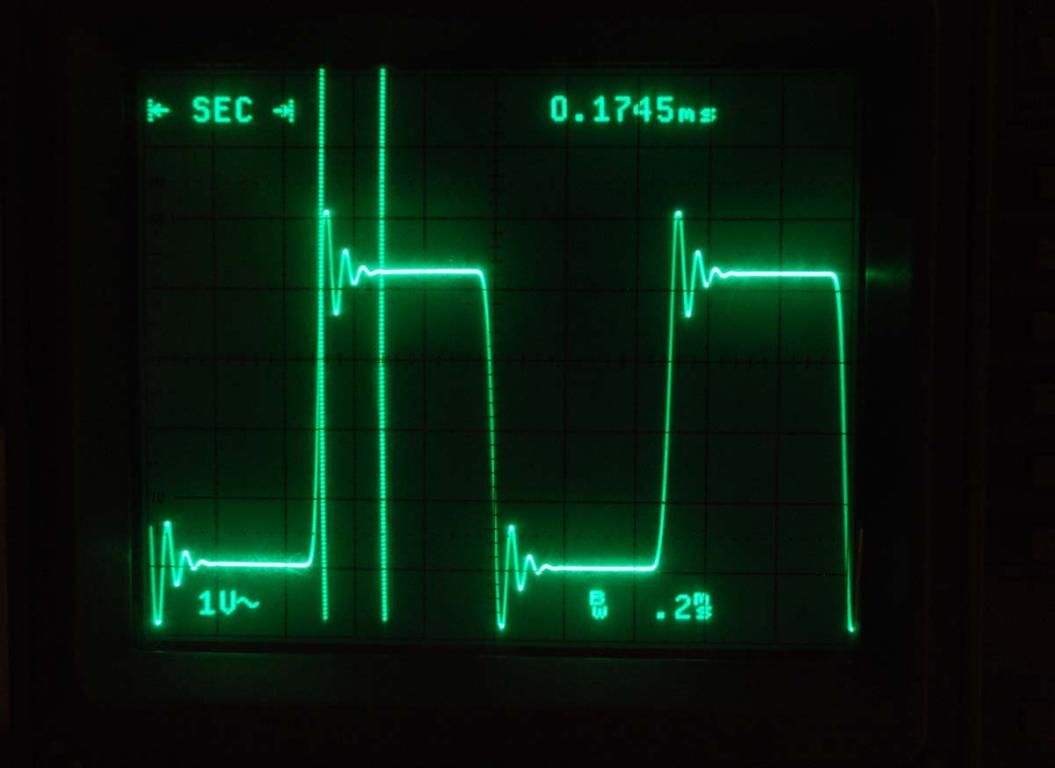

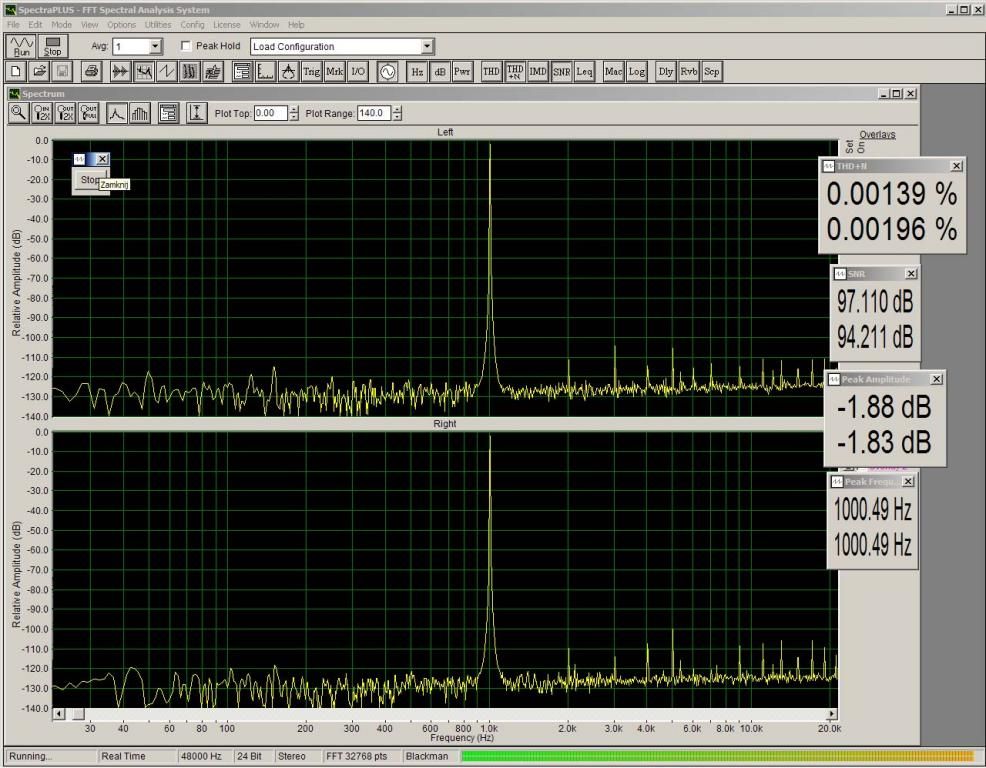

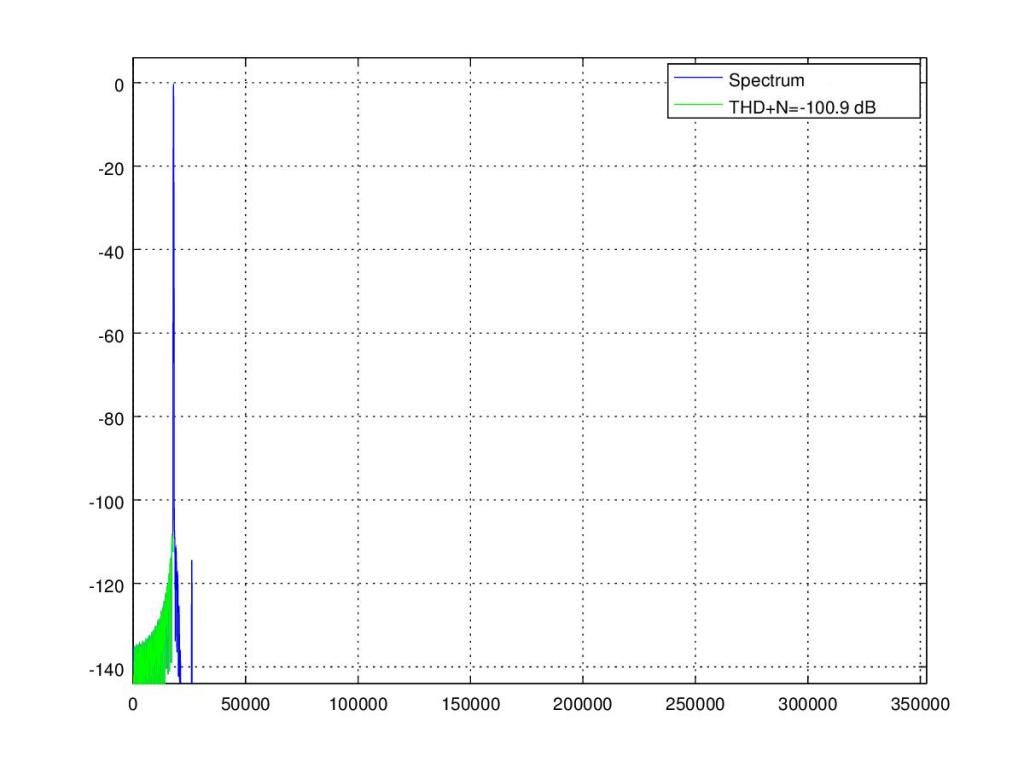

Przedstawiony układ DAC-a, powstał przede wszystkim z dwóch powodów. Pierwszym jest chęć zrobienia czegoś na układzie PCM58, a drugim zabawa w DSP i sprawdzenie kilku teorii w praktyce. Dlaczego PCM58? Doskonale pamiętam, jak dawno temu, po raz pierwszy miałem okazję słuchać jednego z topowych odtwarzaczy Yamahy, zrobionego na właśnie na tym układzie. Dźwięk różnił się wyraźnie na plus od wszechobecnych układów d-s. Po kilku latach kupiłem CDX-1100 i miałem, a w zasadzie mam do dziś coś podobnego. Ale PCM58 zawsze gdzieś tam się plątał. PCM58 to klasyczny przetwornik R-2R, w którym 3 najstarsze bity sterują siecią w kodzie Kelvina, a pozostałe w układzie R-2R. Układ zbudowany jest całkowicie w technologii bipolarnej i z założenia ma zdecydowanie mniejsze szpilki przy przełączaniu (w porównaniu do mos-ów). Jest to jedyny znany mi układ mający możliwość regulacji 4 najstarszych bitów. Przetwornik jest 18 bitowy, a realnie jest możliwe uzyskanie 17 bitowej dokładności przetwarzania, co stawia go na równi z dużo późniejszym PCM1704. Cechą wyjątkową jest także możliwość taktowania zegarem o częstotliwości do 35MHz (!), co umożliwia zastosowanie 32 krotnego oversamplingu. Przetwornik ma także niespotykanie niski poziom szumów własnych na poziomie –126dB. Żaden z później produkowanych układów nie osiągał takiej wartości. Podsumowując, układ o doskonałych parametrach zbudowany przez inżynierów, a nie księgowych. Wejściowy konwerter usb=>i2s to chińska płytka z ebaya na układzie CM6631A. Układ może mało znany, ale w/g mnie godny polecenia. Pracuje przy prędkościach do 384kHz. W linuxie drivery niepotrzebne, pracuje bezproblemowo. Dla mnie dużym plusem jest to, że swego czasu na diyaudio.com można było dostać programiki firmowe do tego układu umożliwiające zmianę np. długości ramki i2s czy sygnałów mclk/bclk. W samym dacu zastosowałem typową aplikację pcm-a z karty katalogowej. Układ i/v to klasyczne rozwiązanie, w konwersji pracuje AD811, za nim filtr analogowy rekonstrukcyjny na AD797 (lub też NE5534 Signetics). Filtr w układzie Sallen-Key 2 rzędu, typu Bessela o f3=60kHz. Wszystkie kondensatory na zasilaniu to niskoimpedancyjne tantale smd, lutowane od strony bottom. AD811 w sprzężeniu nie ma żadnego kondensatora, przy AD797 jest 10pF, bez niego oscyluje na 2MHz, NE5534 nie wymaga kond. Jako, że to rozwiązanie trochę „vintage”, do zasilania użyłem ulubionych uA723 w obudowie TO-99. Układ stary, ale dalej idealny do niskoszumowego zasilania i trudno o coś lepszego. Całość zasilają trzy transformatory, po jednym dla każdego kanału i oddzielny do cyfrówki. W sumie to się trochę uparłem i zaprojektowałem pcb jednostronne, tak jak w starych odtwarzaczach :-). Jak się okazało po pomiarach, wyszło to całkiem nieźle. Filtr cyfrowy to „serce” tego projektu i cała zabawa. Zrealizowałem go przy użyciu chińskiej płytki prototypowej z ebaya (zresztą bardzo porządnie wykonanej). Na pcb znajduje się układ Xilinxa serii Spartan 6 typu XC6SLX9 oraz minimalna ilość elementów wymaganych do poprawnej pracy (stabilizatory, pamięć spi itp.). Filtr realizuje 16x oversampling. W zasadzie finalnie w układzie zaimplementowałem dwa filtry. Jeden o liniowej fazie rzędu 1024, drugi o minimalnej fazie rzędu 256. Oba filtry są jednostopniowe, z góry wykluczyłem standardowe rozwiązanie stosowane powszechnie w scalakach tzn filtry kaskadowe, jako gorzej brzmiące. W wielkim skrócie, filtry o liniowej fazie mają stałe opóźnienie fazowe dla wszystkich częstotliwości, co jest dużym plusem, bo poprawnie odwzorowywują kształt sygnału, z drugiej strony mają coś co nazywany pre i post ringing, czyli dzwonienie, i o ile wszyscy są zgodni że post ringing nie jest szkodliwy, to pre ringing taki nie jest, bo występuje przed, czyli wcześniej niż pojawia się sygnał właściwy. Wszystkie filtry komercyjne typu DF1706, NPC5813 czy YM3414 zostały zaprojektowane jako kaskadowe i „linear phase”. Z kolei filtr o minimalnej fazie nie ma stałego opóźnienia fazowego, czyli poszczególne częstotliwości opóźniane są inaczej, ale za to nie ma też pre ringingu. Występuje tylko post ringing, za to o większej amplitudzie. W opinii kilku „audiofilskich” firm, ten typ filtracji jest najlepszy. O ile wiem, nie istnieje komercyjny filtr w formie scalaka, który można kupić, o takiej charakterystyce. Dodatkowo długość dzwonienia (w sensie, jego czas) jest ściśle związana z rzędem filtru i jego charakterystyką. W skrócie im dłuższy filtr i im większe nachylenie tym ringing jest większy i dłuższy. Ostateczny filtr jest zawsze jakimś kompromisem w domenie częstotliwości i czasu. Nie da się zrobić idealnego filtru o dużym nachyleniu i o odpowiedzi impulsowej bez oscylacji. Częstotliwość tego dzwonienia jest w przybliżeniu równa częstotliwości odcięcia filtru, a długość dla filtru rzędu 256 to tylko parę okresów, dla rzędu 1024 jest zdecydowanie więcej. Widać to doskonale na poniższych oscylogramach. A który lepiej brzmi ocenimy podczas odsłuchów. Teraz zaczyna się matma. Po kilku dniach walki z Octave współczynniki filtrów były gotowe. Co ciekawe metoda Remeza nie chciała dać zadowalających wyników. Wróciłem więc do mojej ulubionej metody- „windowing”. Ostatecznie wybrałem okno Nuttalla typu 4c, które stosowane jest często do rozdzielania częstotliwości położonych blisko siebie. Tłumienie filtru w paśmie zaporowym przy zastosowaniu tego okna przekracza 100dB. Jeszcze tylko przekształcenie na postać o minimalnej fazie i prawie gotowe. W obu przypadkach częstotliwość graniczną ustaliłem na 0.0566 częstotliwości znormalizowanej. Tak wyglądają ostateczne charakterystyki filtrów. linear phase i minimal phase A tutaj symulacja tłumienia aliasów dla sygnału wejściowego 18kHz. Filtr minimalnofazowy jako, że jest dużo krótszy, tłumi gorzej, co było do przewidzenia, zobaczymy w praktyce, czy ma to jakieś znaczenie. Na koniec odpowiedź impulsowa. Tutaj bardzo dobrze widać różnicę obu typów. Linear phase jest symetryczny, drugi nie, widać też różnice w oscylacjach. Współczynniki filtrów typu „double” zostały następnie przekształcone do formy „fixed point”. Na każdy bit kwantyzacji przypada mniej więcej 5dB tłumienia w paśmie zaporowym. Aby uzyskać 100dB musimy mieć długość słowa współczynników co najmniej 20 bitów. A ponieważ jedna jednostka DSP48 w xilinxie mnoży liczby 18 bitowe, to i tak do jednego mnożenia będziemy potrzebować dwie takie jednostki, więc poszalałem i wybrałem format 1.31. Błędy kwantyzacji spadają do poziomu –150dB. Teraz koniec matmy i zaczyna się programowanie J. Niestety podczas testowania okazało się, że „ipcore fir filter” zawarte w WebPackIse Xilinxa z uporem maniaka samo przeskalowywuje współczynniki filtrów, prawdopodobnie po to, aby uniknąć nasycenia. Przy czym robi to w sposób tak konserwatywny, że tłumienie jest w zasadzie nie do przyjęcia i w dodatku nie można tego wyłączyć. No i niestety trzeba było wszystko napisać samemu :-). Ostateczny kod w vhdl liczy około 2k linii. Filtry fir są zaimplementowane metodą polifazową. Dodatkowo znalazło się miejsce na generator liczb pseudolosowych, który może być użyty przy pomiarach lub do ditheringu. Filtr przyjmuje dane w formacie i2s, wyjście to wedle życzenia, i2s lub right justified. Filtr pracuje w trybie „slave” co oznacza, że potrzebuje zewnętrznego sygnału mclk. Ogólny schemat RTL mamy na poniższym rysunku. Teraz, ponieważ jestem inżynierem, trochę pomiarów :-). Wszystkie pomiary wykonałem przy 16 bitowym sygnale wejściowym. Zniekształcenia thd+n samej karty wynoszą 0,002%. Pomiar –1dB. To co widzimy to głównie zniekształcenia samej karty. Pomiar –20dB. Bez komentarza :-) Pomiar –60dB. I ciekawostka, pomiar –96dB. (sinusoida wejściowa o ile, to można jeszcze nazwać siunsem, oscyluje między trzema wartościami –1,0 i 1) I żeby nie było J rzeczywiste odpowiedzi impulsowe obu filtrów. Na koniec sinus 20kHz i aliasing, którego brak. Szczerze to nie lubię się chwalić, ale uzyskane wyniki są doskonałe. Zniekształcenia thd+n i przede wszystkim ich rozkład w funkcji poziomu sygnału, wskazują na realną, rzeczywistą 17 bitową dokładność przetwornika. Szczególnie podoba mi się czystość spektrogramów przy niskich poziomach. Zwraca także uwagę brak jakichkolwiek harmonicznych 50Hz. Przedstawiony dac jest oczywiście prototypem, ale mam nadzieję, że uzyskane wyniki będą dla niektórych interesujące. Na koniec zdjęcie tego całego bałaganu. cdn ...

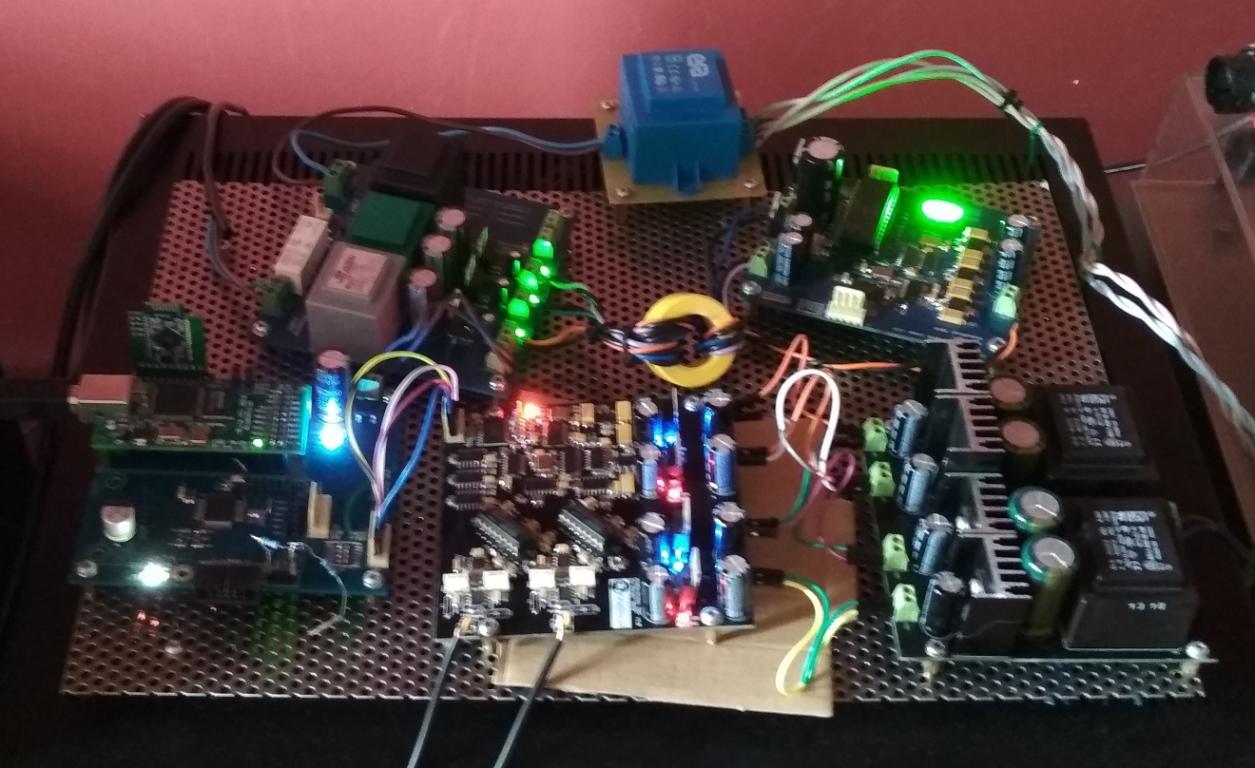

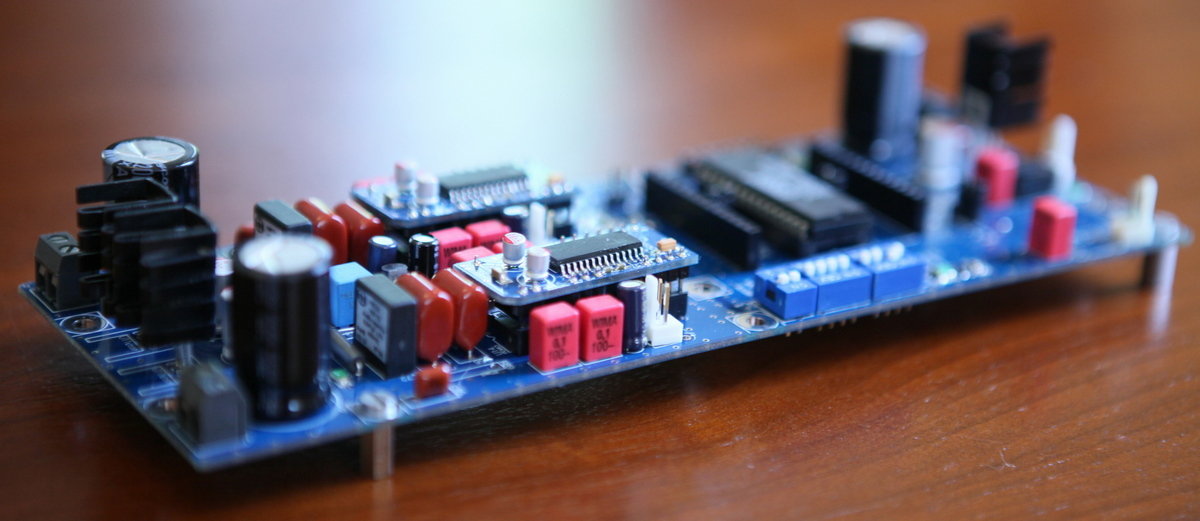

Czołem koleżanki i koledzy w trudnym czasie panowania wirusa. Zgodnie z obietnicą grudniową przedstawiam poprawioną odsłonę DACa do lampek. Wielkość płytki determinowała jej zawartość. Wszystko będzie na schemacie , no i podyskutować możemy. Płytka w swoim zamierzeniu ma się zmieścić na boku obudowy z Modushop.pl tak aby wnętrze obudowy przeznaczyć na część lampową. DAC 1. posiada wejścia izolowane wejście SPDIF na WM8804 oraz izolowane wyjście SPDIF 2. ma upsampler SRC4192, przez co łatwo możemy podłączyć zewnętrzny zegar dobrej jakości. 3. ma możliwość uruchomienia wielu filtrów, ale to jest już znane gniazdo jest zdublowane** - w środku DIP28 a po bokach dwa grzebienie na inne filtry na płytce córce, 4. dwa przetworniki PCM63 z możliwością montażu na przejściówkach PCM1704, PCM1702 lub AD1865, 5. całkowicie rozdzielone zasilania, ułożone tak aby prądy nie plątały się po pcb 6. płytka DACa posiada cztery warstwy i izolację galwaniczną pomiędzy częścią cyfrową a analogową, 7. Istnieje możliwość podłączenia innego niż SPDIF źródła sygnału np odbiornika USB, W ubiegłym roku wykonałem prototyp jak na zdjęciach. W tym roku zaprojektowałem poprawioną wersję na której usunąłem zauważone błędy. Będę zamawiał płytki. jeżeli znajda się chętni to proszę na PW. Cena 100zł plus poczta. Dołożyłem wszelkich starań aby uniknąć błędów. Komplet stanowi 1 sztuka . Chętnych zapraszam na PW Zdjęcie poniższe przedstawia poprzednią wersję daca który zresztą gra u mnie do dzisiaj. Schemat w załaczeniu. d1110 sch o.pdf
