SONY F570ES nie włącza się


Milan1288

Recommended Posts

Witam Serdecznie.



Jestem na Tym forum od niedawna więc proszę mi wybaczyć ewentualne niedociągnięcia zakładając ten temat.



Mam problem z naprawą wzmacniacza SONY F570ES.

Sprawa wygląda tak, że pewna Pani trzymała sobie go w zamkniętej szafce gdzie się mocno grzał aż w końcu spaliły się dwie końcówki Sankena które odpowiadają za prawą stronę. Jedna z nich aż pękła. Zamówiłem nowe, wymieniłem i nadal nic.

Po włączeniu przycisku Power zapala się czerwona dioda, po czym po kilku sekundach słychać "pyknięcie" jak by przekaźnik chciał załączyć wzmacniacz w tym krótkim czasie dioda zmienia kolor na zieloną(na dosłownie pół sekundy), po czym przekaźnik wyrzuca z powrotem tak jak by gdzieś było zwarcie a potem dioda świeci się już tylko na czerwono.



Czy mógłbym liczyć na waszą pomoc ?

Pozdrawiam

Mariusz

Link to comment
Share on other sites

zaczyna działać zabezpieczenie, gdzieś jest problem najprawdopodobniej w końcówce, sprawdź czy końcówki są sprawne, puść sygnał i sprawdź co się dzieje na wyjściu końcówek czy jest sygnał i czy nie ma DC, możliwe że coś w module zabezpieczenia siadło ....

Uprzejmie proszę użytkownika ---- bum1234 ---- o nie komentowanie powyższego postu, a z głuchymi o wpływie i budowie kabli nie ma sensu dyskutować :)

Link to comment
Share on other sites

Nie wymieniłem jedynie mniejszej końcówki HSD669A która jest umiejscowiona po między głównymi końcowkami Sankena odpowiadającymi za prawą stronę. ... Zamówię ją ale i tak muszę czekać ok 7 dni roboczych...



Heh, ale ze mnie laik.... co to jest DC?

Link to comment
Share on other sites

uuu panie.... Proponuje oddać wzmacniacz w jakieś odpowiedniejsze ręcę, zabrałeś się za fajny ale wymagający klocek na na pierwszą serwisową naprawę :)



DC- napięcie stałe



Dokładnie chodzi o napięcie stałe na wyjściu

Uprzejmie proszę użytkownika ---- bum1234 ---- o nie komentowanie powyższego postu, a z głuchymi o wpływie i budowie kabli nie ma sensu dyskutować :)

Link to comment
Share on other sites

a w jaki sposób się mierzy DC? plis



Masz multimetr (miernik uniwersalny)? Na nim jest oznaczenie DCV (napięcie stałe) ustaw na początek 100V i zobacz co pokaże. Najlepiej sprawdzić napięcie na wyjściu wzmacniacza ale przed przekaźnikiem bo jak sam zauważyłeś przekaźnik po krótkiej chwili rozłącza.

Tylko nie zrób ZWARCIA :-)

Link to comment
Share on other sites

Mam miernik....

Panowie aż takim laikiem to nie jestem... :) może nie władam pojęciami, skrótami ale parę sprzętów naprawiłem i zrobiłem kilka własnych. Oczywiście nie były to wzmacniacze tej klasy.

Dziś już nie będę przy nim grzebał ale jutro sprawdzę napięcie...

Dziękuję bardzo na wskazówki ;)



Chłopaki z innego forum poczęstowali mnie linkiem do service manual:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Myślę, że warto aby się znalazł w tym temacie. :)

Link to comment
Share on other sites

Panowie aż takim laikiem to nie jestem... :) - No to do roboty :-)

Na wyjściu masz podane wartości napięć (0). Zobacz, czy faktycznie tak jest.



AudioST - Wierzmy, że tak źle nie będzie i że finał będzie taki "Panowie dzięki Wam za pomoc. Sprzęt działa" :-)

Link to comment
Share on other sites

Ok. sprawdziłem napięcia.

Dla kanału lewego napięcie przed przekaźnikiem MATSUSHITA AJD 4946, JD2a- DC 24V wynosi ok 9mV. Instrukcja serwisowa podaje, że powinno być 14mV. Na chłopski rozum kanał L jest sprawny przed przekaźnikiem i można go wyregulować.

Natomiast napięcie w kanale prawym przed przekaźnikiem wynosi ok 25V. Czyli pomimo wymiany scalaków Sankena 2SC2921, 2SA1215 nadal coś jest nie tak.

Czy może być temu winny scalak HSD669A?



W obu kanałach napięcie na wyjściu wynosi 0V.

Link to comment
Share on other sites

W obu kanałach napięcie na wyjściu wynosi 0V. - jeśli mierzysz na zaciskach głośnikowych to tak będzie bo przekaźnik, jak sam zauważyłeś rozłącza.

Posprawdzaj napięcia w punktach pokazanych na schemacie i porównaj je z drugim (sprawnym) kanałem.

Link to comment
Share on other sites

Sprawdź czy nie masz zimnych lutów na płytce stopni napięciowych i samej końcówki. Te sony to niezłe piekarniki, a Japończycy nawalili te elementy na kupę i jest bida. Sprawdź też tranzystory drivera (czy nie mają zwarcia) - takie większe, stoją obok końcowych i czy przychodzi dobre napięcie BIASu z stopni napięciowych (bazy driverów 1,2V i -1,2V).

Rezystory emiterowe tranzystorów końcowych masz sprawne?

W sprawie zegarów/zasilaczy/stabilizatorów proszę pisać na muzgaudio@muzgaudio.com

Sklep: www.muzgaudio.com | Projekty: www.muzgdiy.wordpress.com

Link to comment
Share on other sites

No i wykrakane. Napięcia w kanale lewym były ok dopóki nie zrobiłem zwarcia na tranzystorze drivera :(.

Wcześniej napięcie biasu lewego kanału na białym złączu gdzie nic nie jest podłączone wynosiło 12mV teraz 100V,

kanału prawego nadal wynosi 0V. Teraz w lewym kanale na tranzystorach drivera napięcie wynosi 50v w każdym punkcie pomiarowym podanym na schemacie. :( Podobnie jest z prawym kanałem. W punktach pomiarowych jest napięcie albo 50v albo ok37v lub 25v. .... Ręce mi opadły. ... :(

Gołym okiem nie widać aby po zwarciu coś się spaliło.

Skoro już się zabrałem za naprawę tego wzmacniacza to chciałbym go uruchomić.

Tylko w takiej sytuacji co dalej? ....

Link to comment
Share on other sites

w takiej sytuacji sprawdzaj wszystkie tranzystory i elementy pokrewne....



Mówiłem że Soniak to nie na początek, jeszcze zasmucę Cię ale dobrze było by abyś wymieniał elementy na parowane oryginalne....

Uprzejmie proszę użytkownika ---- bum1234 ---- o nie komentowanie powyższego postu, a z głuchymi o wpływie i budowie kabli nie ma sensu dyskutować :)

Link to comment
Share on other sites

kupić oryginalne to jeszcze nie problem, parować można samemu... naprawy to nie prosta sprawa chyba że ktoś lubi odwalać "pańszczyznę" to proszę bardzo....



To jest Soniak, ale spróbuj naprawić Denona na nieparowanych elementach.... powodzenia....

Uprzejmie proszę użytkownika ---- bum1234 ---- o nie komentowanie powyższego postu, a z głuchymi o wpływie i budowie kabli nie ma sensu dyskutować :)

Link to comment
Share on other sites

Widziałem na eBayu niby sparowane tranzystory nec'a. Co o tym myślicie?

Na wyjściu z płytki my board ostatecznie jest regulacja napięcia kanału lewego i prawego. Czy w takiej sytuacji wstawianie sparowanych tranzystorów jest konieczne ?

Link to comment
Share on other sites

W przypadku gdy mamy do czynienia z urządzeniem zbudowanym na kosztownych i trudno dostępnych elementach najlepszym wyjściem jest rozebrać, zmierzyć wszystkie elementy i wymienić uszkodzone. Jeżeli wymieniamy jakieś proste rezystory czy kondensatory należy zachować jak najwierniej ich typ i budowę lub wymienić w dwóch kanałach. W dobrze przemyślanych wzmacniaczach jest wiele elementów, które nie siedzą tam przypadkowo (np. rezystory metal plate w drenach/emiterach) i naprawa nie powinna popsuć tej harmonii.



AudioST pieprzysz jak AudioST, wszystko jest do kupienia tylko trzeba szukać na całym świecie. Przykład TA-F80ES który kiedyś naprawiałem. 40 spalonych elementów, ale do wymiany poszło 80. Wszystko zgodnie z dokumentacją.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

W sprawie zegarów/zasilaczy/stabilizatorów proszę pisać na muzgaudio@muzgaudio.com

Sklep: www.muzgaudio.com | Projekty: www.muzgdiy.wordpress.com

Link to comment
Share on other sites

bo nie wierzę w cuda :)

Owszem na Ebayu można kupić prawie wszystko

I pewnie będzie działać :)

Ale czy tak jak orginał :)

Oczywiście kupujący dla dobrego samopoczucia ma prawo wierzyć w oryginalność elementów nikt mu tego nie broni :)

:) W dreamku :) też im wyszło :)

Tak jak pisałem każdy ma prawo wierzyć co chce i robić co chce :)

MUZG ty masz pojęcie :) a więc miałeś szanse naprawić :) jakie zastosowałeś elementy nie będę w to wnikał to sprawa między tobą i tym soniakiem :)

Ale dlaczego czasmi takie naprawy konczą się gorszymi wynikami (patrz taśma do lasera)

Mi też się zdarza czasem coś upsuć, niestety grzebanie w elektronice to wiedza doświadczenie i troszkę szczęścia :) też .

Link to comment
Share on other sites

mam jeszcze wątpliwość co do oznaczeń PNP/NPN tranzystorów. czy mają znaczenie?



znalazłem takie tranzystory u jednego sprzedawcy na ebay'u:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



W jaki sposób można sprawdzić czy tranzystory są sprawne czy nie?

Link to comment
Share on other sites



W jaki sposób można sprawdzić czy tranzystory są sprawne czy nie?



Oszczędź tego SONIAKA na wszelkiego rodzaju nauki...

Uprzejmie proszę użytkownika ---- bum1234 ---- o nie komentowanie powyższego postu, a z głuchymi o wpływie i budowie kabli nie ma sensu dyskutować :)

Link to comment
Share on other sites

Milan, jeśli wzmacniacz po włączeniu się nie dymi, zrób pomiary napięć w punktach podanych na schemacie tak aby nie narobić zwarć:) i wpisz wartości obok oryginalnych. Na tej podstawie będzie można powiedzieć które elementy są podejrzane.

Jeśli chcesz sprawdzać tranzystory to sprawdź najpierw czy miernik nie ma takiej funkcji albo wklej zdjęcie.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"A little knowledge inclineth men's minds toward atheism, but greatness of knowledge bringeth men's minds back again to God" Lord Bacon

Link to comment
Share on other sites

Pomierzyłem napięcia na main board .

Rozpisałem je w załączniku na zdjęciu.

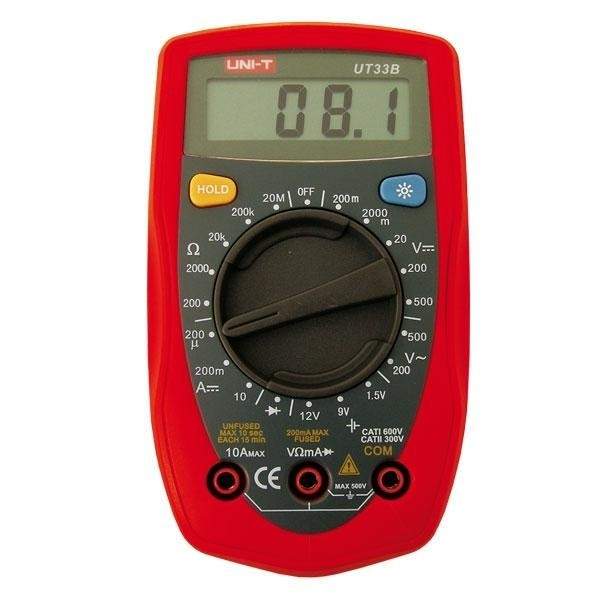

Miernik jaki mam to uni-t ut33b,również foto w załączniku.



Dziś postaram się pomierzyć napięcia na drugiej płytce. ...

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Ten miernik nie umożliwia sprawdzenia tranzystorów w sposób bezpośredni, ale można nim sprawdzić tranzystory ''na piechotę''.

Sprawdź jeszcze te napięcia w kółkach, czy to na pewno są napięcia ujemne.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"A little knowledge inclineth men's minds toward atheism, but greatness of knowledge bringeth men's minds back again to God" Lord Bacon

Link to comment
Share on other sites

Należy przełączyć miernik na zakres oznaczony symbolem diody. W przypadku tranzystorów NPN czyli tych których strzałka emitera skierowana jest na zewnątrz, należy podłączyć dodatnią końcówkę miernika do bazy, a ujemną końcówkę do emitera a następnie do kolektora. W obu przypadkach miernik powinien wskazać ok. 500-750mV. Następnie należy do bazy przyłożyć ujemną końcówkę a do emitera, a następnie kolektora dodatnią. Miernik powinien wskazać przepełnienie zakresu. Zwykle jest to OL. Następnie sprawdzić pomiędzy kolektorem i emiterem w obu kierunkach i w obu kierunkach powinno być wskazanie OL. W przypadku tranzystora PNP miernik powinien wskazać 500-750mV kiedy do bazy jest podłączona ujemna końcówka a do emitera i kolektora dodatnia. W pozostałych kombinacjach tak jak poprzednio powinien wskazać przepełnienie.

Tak, na pewno ujemne. Sprawdzałem wszystkie napięcia kilka razy. :)

Jeśli na kolektorze Q310 jest rzeczywiście napięcie -52V, a na kolektorze Q312 52V, to musi być przepalona ścieżka prowadząca do kolektora Q310. Jeżeli natomiast ścieżki są całe, to nie jest możliwe że na kolektorze Q310 jest napięcie -52V, ponieważ ten kolektor jest podłączony do napięcia zasilania 52V.

"A little knowledge inclineth men's minds toward atheism, but greatness of knowledge bringeth men's minds back again to God" Lord Bacon

Link to comment
Share on other sites

Jeśli na kolektorze Q310 jest rzeczywiście napięcie -52V, a na kolektorze Q312 52V, to musi być przepalona ścieżka prowadząca do kolektora Q310. Jeżeli natomiast ścieżki są całe, to nie jest możliwe że na kolektorze Q310 jest napięcie -52V, ponieważ ten kolektor jest podłączony do napięcia zasilania 52V. - chyba, że podczas pomiaru zostały zamienione końcówki pomiarowe miernika, czyli plus mierzył minus a minus mierzył plus.

Link to comment
