Nowe mieszkanie i prośba o pomoc w adaptacji akustycznej.


maryjan

Recommended Posts

Witam, po zmianie mieszkania po raz kolejny chciałbym trochę popracować nad lepszą akustyką.

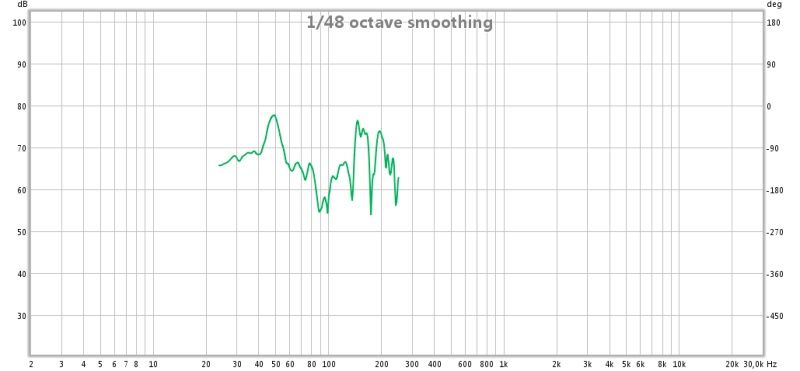

Zamieszczam pomiar i proszę o interpretację .

Posiadam 4 panele 60x60 z wełną z czego dwa z siatką binarną własnej roboty i dwa rozpraszacze 2D .

W tej chwili dwa panele i rozpraszacze stoją za kolumnami a dwa pozostałe panele za sofą w miejscu odsłuchu.

Niestety jedynym miejscem na jakąkolwiek adaptację jest sufit ...z obu stron są wyjścia, z jednej do kuchni a z drugiej na korytarz, następnie z jednej strony stoi łóżko a z drugiej na całej ścianie jest szafa więc tu nie ma możliwości postawienia czegokolwiek...

Z góry dziękuję za wszelkie rady .

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites





Marian - poprosimy o wodospad i spectrogram.

Jak tylko dostanę się do laptopa to dodam.

Przy okazji gratulacje z okazji zostania moderatorem :-)

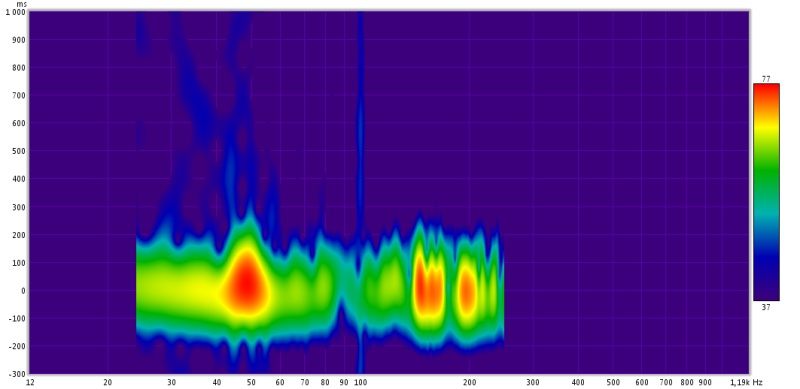

Kolejne wykresy.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

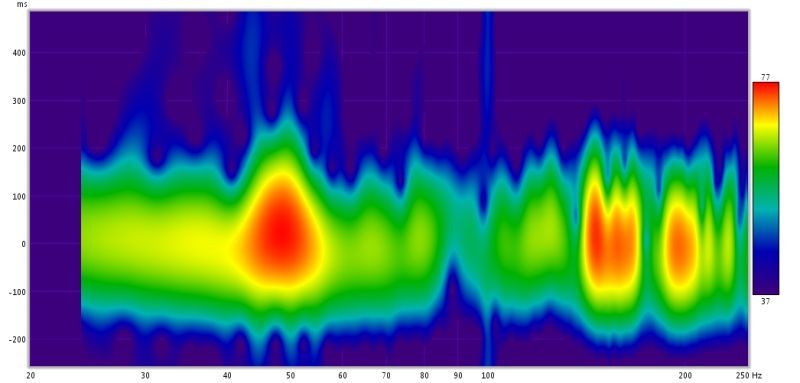

Zmień waterfall tak, żeby wypełniał całą skalę dB i żeby było to ok. 45db. Spectrogram ogranicz dla 20-250Hz i rozciągnij na szerokość dla tych częstotliwości ;-)



Zerknij i powiedz czy coś da się z tym zrobić.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Rezonatory Helmholtz'a strojone na 48-50Hz powinny rozwiązać główne problemy. Zostanie tylko to przy 24 i 30Hz, ale to rzadko "spotykane" częstotliwości w muzyce, więc raczej nie ma co się tym za bardzo przejmować. Oczywiście to też można usunąć RH, ale to musisz mieć dużo miejsca ;-*)

Link to comment
Share on other sites

Panelowy będzie trudniej zrobić, bo ze strojeniem trzeba trafić, ciężko to potem modyfikować...



Racja, to pozostaje rura, dzięki.



A może któryś wymiar pokoju to 3,5m



Jeden z wymiarów to 3.2m ale jest mała wnęka ok 0,8m i 1,9 długa w której stoi sofa odsłuchowa i jest okno :)

Wymiary w poście 3

Link to comment
Share on other sites

To obstawiam falę stojącą na długości 3,2m ok 54Hz.

Ja bym spróbował kolumny ustawić tak po skosie by nie wzbudzać tej częstotliwości.



Chyba nie mam takiej opcji żeby stawiać po skosie.



Może ma któryś z kolegów gotową receptę na rezonator ? Mogę sam zrobić różne średnice i wysokości. Bardzo byłbym wdzięczny.

Link to comment
Share on other sites

Widze ze przy 50hz maszp odobnego "grzyba" jak ja, u mnie troche pomogly dwa male rezonatory helmholtza strojone na okolo 48hz, strojone metoda ptob i bledow, ale co sie potem okazuje program basstrap obliczyl taka sama dlugosc wylotow. Zalatw sobie 4 rury, dwie 100litrowe(srednica 30cm wysokosc 150cm) i dwie kolo 50 litrow czyli o polowe mniejsze. Ew mozesz jako test wykonac z najtanszych materialow, np plkyta osb skrzynie o danych litrarzach i strojeniu. Sprawdzaj, rob pomiary, ustawiaj skrzynei raz wylotem w bok ,raz w gore . Jesli cie efekty zadowola to mozesz pojsc dalej, skoro masz swoje meiszkanie to pomysl moze aby zabudowac na stale dwa rogi tylne lub przednie( zalezy gdzie rezonatory najwiecej pomoga) . Takie zabudowanie wyglada estetycznie, malo miejsca zajmuje, a jak znajomi beda pytac co to, to powiesz ze schowek na skarpetki:). Co masz za glowa?

Link to comment
Share on other sites

:):):) ja w swoim wątku też sobie sam pisałem, dobrze że mieli chociaż co oglądać :):):)

No to takie trochę pocieszenie, że ktoś miał tak samo :)

Widze ze przy 50hz maszp odobnego "grzyba" jak ja, u mnie troche pomogly dwa male rezonatory helmholtza strojone na okolo 48hz, strojone metoda ptob i bledow, ale co sie potem okazuje program basstrap obliczyl taka sama dlugosc wylotow. Zalatw sobie 4 rury, dwie 100litrowe(srednica 30cm wysokosc 150cm) i dwie kolo 50 litrow czyli o polowe mniejsze. Ew mozesz jako test wykonac z najtanszych materialow, np plkyta osb skrzynie o danych litrarzach i strojeniu. Sprawdzaj, rob pomiary, ustawiaj skrzynei raz wylotem w bok ,raz w gore . Jesli cie efekty zadowola to mozesz pojsc dalej, skoro masz swoje meiszkanie to pomysl moze aby zabudowac na stale dwa rogi tylne lub przednie( zalezy gdzie rezonatory najwiecej pomoga) . Takie zabudowanie wyglada estetycznie, malo miejsca zajmuje, a jak znajomi beda pytac co to, to powiesz ze schowek na skarpetki:). Co masz za glowa?

Dzięki za podpowiedź, za głową mam okno niestety. Już pracuję na jakimiś konkretnymi zasłonkami i firankami.

Załączę plan pokoju bo sprawa nie jest prosta, ale dopiero po świętach bo wyjechałem.

Link to comment
Share on other sites

Konkretne grube zaslony pomoga, za glowa najlepiej wedlug mnie jest tlumic, ale to musisz sam sprawdzic co ci bardziej pasuje. A masz mozliwosc danie rezonatorow do rogow kolo okna?

Właśnie nie mam takiej możliwości bo okno jest we wnęce... i tam jest też sofa odsłuchowa a po bokach tej wneki jast łózko a z drugiej strony szafy w scianie ...

Wymyśliłem że zrobię takie pufy, szesciany powiedzmy 40x40x40 cm i zestroje je na odpowiednie Hz i postawię na lini pomiedzy słuchaczem a kolumną . Czy to zda egzamin znaczy czy da radę zrobienie takich sześcianów jako RH ?

Link to comment
Share on other sites

Pufa by miala 46 litrow wiec juz byly by odczuwalne zmiany, lecz wlasnie czy pufy beda w miejscu w ktoryhm powinny byc? CZasem w sofach tyl to pusta przestrzen, dosc duzo miejsca aby w niej zbudowac rezonator :D



Hmm na linie przed sluchaczem.. Ja z rura jezdzilem i jedynie tutaj byly zmian yw rogach pokoju, kolo kolumny nie bylo. Co dziwne to rura musi koniecznie stac , jak ja polozylem to juz dupa:)



Ale hmm zaintrygowales mnie ta pufa. Szlo by wykonac szkielet pufy, tak aby kazdy bok byl pusty, te boki wylozy welna mineralna, ta kabn yw srodku w pufie byla wolna przestrzen. Szkielet obic materialem co przepuszcza powietrze, a gora normalnie jak powinna byc wykonana pufa. Mysle ze cos takiego zdalo by egzamin pomiedzy kolumnami a sluchaczem. Oczywiscie mowa o innych czestotliwosciach.

Link to comment
Share on other sites

Zrobić je możesz, tylko jak nie postawisz ich w odpowiednim miejscu dla rezonansu który chcesz niwelować to nie wiele Ci pomogą.



Hmmm nie takiej odpowiedzi się spodziewałem :) tak czy inaczej Wesołych Świąt !

Pufa by miala 46 litrow wiec juz byly by odczuwalne zmiany, lecz wlasnie czy pufy beda w miejscu w ktoryhm powinny byc? CZasem w sofach tyl to pusta przestrzen, dosc duzo miejsca aby w niej zbudowac rezonator :D



Hmm na linie przed sluchaczem.. Ja z rura jezdzilem i jedynie tutaj byly zmian yw rogach pokoju, kolo kolumny nie bylo. Co dziwne to rura musi koniecznie stac , jak ja polozylem to juz dupa:)



Ale hmm zaintrygowales mnie ta pufa. Szlo by wykonac szkielet pufy, tak aby kazdy bok byl pusty, te boki wylozy welna mineralna, ta kabn yw srodku w pufie byla wolna przestrzen. Szkielet obic materialem co przepuszcza powietrze, a gora normalnie jak powinna byc wykonana pufa. Mysle ze cos takiego zdalo by egzamin pomiedzy kolumnami a sluchaczem. Oczywiscie mowa o innych czestotliwosciach.

Pufa miałaby 64 litry chyba . Cieszę się że byłem Twoją inspiracją . Ja pufy zrobie bo ni mam na czym siedzieć a jak będą jako ustroje to się będę cieszył . Przecież na czas odsłuchu można ustawiać je w odpowiednie miejsca .



Wesołych Świąt.

Link to comment
Share on other sites

Wzajemnie :) musisz odoliczyc okolo 4cm jako grubosc scianek. Jakby takie pufy mogly byc w rogach pokoju to by dzialaly, aczkolwiek jakbys mial wolne rogi to bys tam za pewne rury dal. Te miejsca to rogi za glowa lub za kolumnami, u mnie okolo 50hz w rogach tylnych( czyli w zasadzie miejsce odsluchu bo mam maly pokoj) a okolo 30hz to problem w rogach w przodzie. Myslalem tez nad troche innym dziwnym rozwiazaniem. Jesli pokoj posiada drzwi a za nimi drugi nie za duzy pokoj to moze byla by mozliwosc zamontowania wylotu w drzwiach( drugie pomieszczenie sluzylo by jako komora) ale to juz taka fanaberia:) Dodaj jakeis fotki pokoju, moze sie cos wymysli gdzie umiejscowic rezonatory.

Link to comment
Share on other sites
