myślę że zrobienie jej z mdf nic nie wniesie negatywnego/innego w dźwięku... a będzie 100x taniej niż ze sklejki.... ale może mi się wydaje....



Z takim hornem to już śmiało warto inwestować w projekt Yamamoto.Łatwy schemat dość. Ide sobie zmierzyć jaki promień mogę wstawić do tokarki,może sam sie napale:)



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



niestety u yamamoto jest horn o połowe mniejszy bo i ma 1" driver a tu idzie 2" ale i do yamamoto są rysunki.... :)) no i na ebay horny yamamoto sa za 2k$ poyebało ludzi:DDD owszem z litego drewna itd. cuda na patyku ale bez przesady....pewnie mozna to zeskalowac i zrobic zamiast 66cm 33cm:))wymiary ciach na 1/2 i juz:)

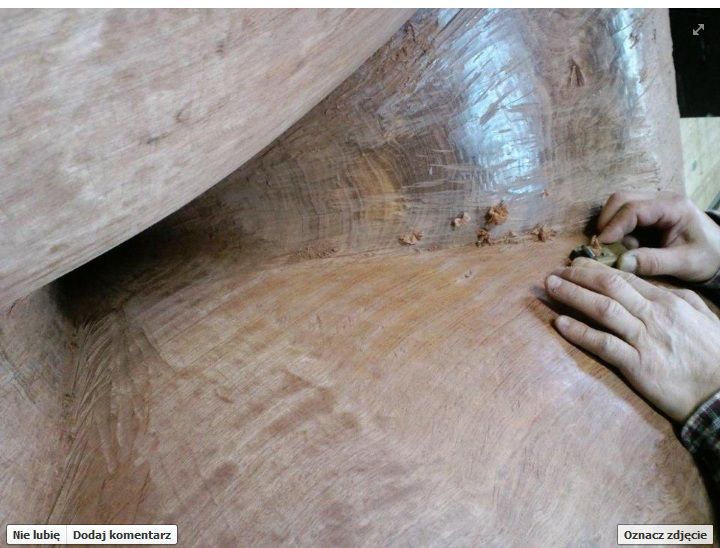

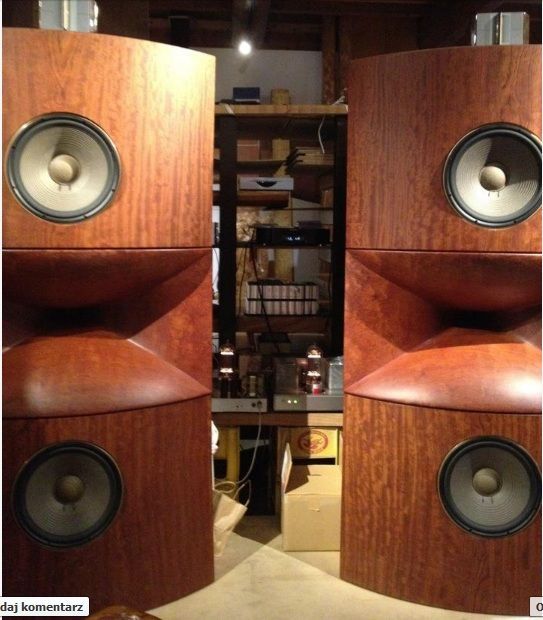

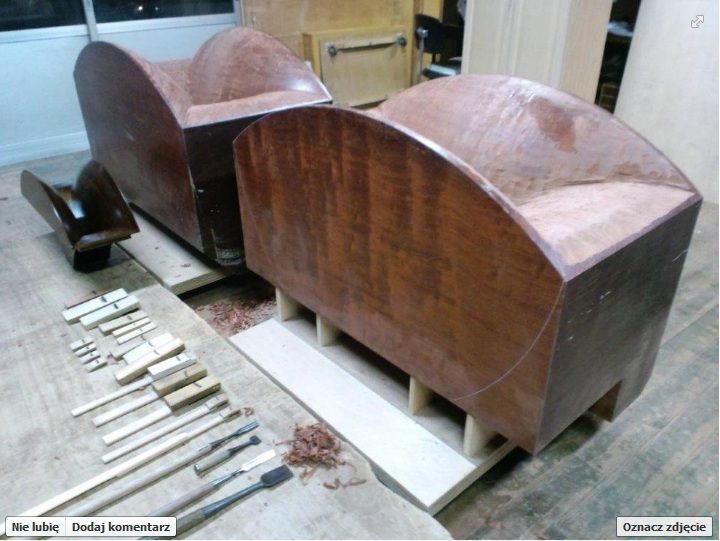

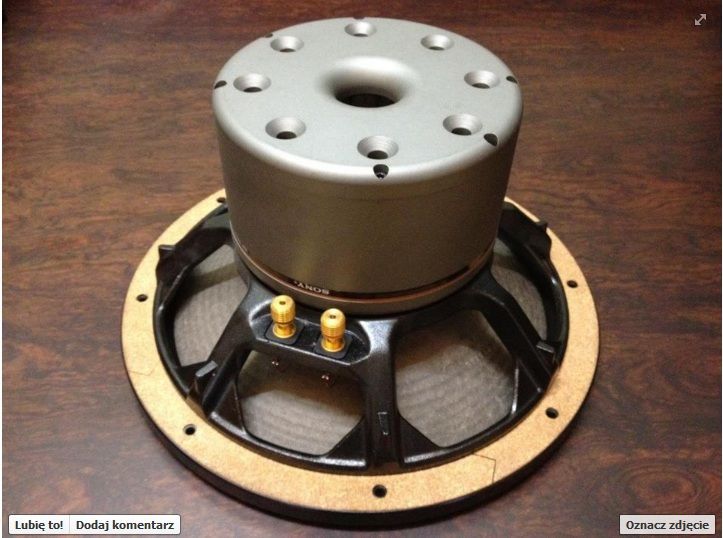

co do robienia horna z litego drewna to przypomniałem sobie ze się da i to jak najbardziej, mój fejsbókowy znajomy, Tatsuyoshi Moriyama z Fukuoki zrobił sobie kolumny w układzie JBL K2 ale dał drivery sony jakieś mega wymyslne na fotkach to widać. gościu handluje zawodowo egzotycznym drzewem więc mógł sobie pozwolić na co miał ochotę. jak wam się to podoba?:))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[J@rek]

jak wam się to podoba?:))



co tu pisać, trzeba szczękę na podłodze odnaleźć

[simon1983]

I oddech złapać. Jak to tak strugać co do milimetra i jeszcze dwie sztuki. Ryłem internet za takimi kolumnami ile sie da ale ta tuba robi wrażenie. A tamta z projektu nawet nie pomyślałem sprawdzić na ilu calowca ona jest.



Z Yamamotem jest tak że driver ma mieć płaską charakterystykę jak tamten użyty jeśli to ma być 1 rząd jednym kondensatorem



Ja do tokarki takiego byka nie założe,jedynie coś o promieniu do 21cm.

[vertigen]

spoko, wysłałem do marko3t zapytanie co i jak i za ile., ogarniemy temat. jakby co to wystarczą 3 chętne osoby wtedy pewnie będzie najtaniej.

[Azus]

Czy można do tytułu wątku dopisać Tuba, Horn, wysoko-skuteczne kolumny DIY.

[Azus]

Widział ktoś takie cudo?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[vik]

W domowych warunkach najlepsze efekty daja uklady wielowarstwowe. Uzywam mdf i plyty wiorowej miedzy ktorymi wklejam material uzywany do tlumienia drgan w karoseriach samochodowych. Z zewnatrz oklejam cienka sklejka. Oczywiscie wewnetrzne wzmocnienia. Scianki wewnetrzne tez odpowiednio wytlumione. Kolumna o jak najmniejszej powierzchni i osobna kolumna na kazde pasmo. Daje to najmniejsza kolracje bo sredniotonowe pudelko jest b.male a wysokotonowe glosniki maja tylko otwarta ramke.



pozdrawiam,

[gucio.]

A ponowię pytanie czy ktoś miał styczność z tym Monacor'em?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Zaciekawił mnie ten przetwornik...



Kolejny ciekawy:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tymek]

Ma ktoś doświadczenie jakiego przetwornika szukać - 1 cal, 2 cale. takiego powiedzmy złotego środka. Aby dostać maksimum za najlepszą cenę, zastanawia mnie ten BMS lub inny do 500 zł/sztuka.

Pewnie BMS jest takim wstępem w świat hornów, tak sobie myslę aby przeskoczyć ten etap i zakupić coś godniejszego aby zaraz nie wymieniać.

[simon1983]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Kiedyś byłem tym zaintersowany,zobacz jak pasmo schodzi poniżej 1khz, a pewniak to B&C d500,sprawdzony ma ładne pasmo od 1khz. Dwu calówki to już inne pieniądze raczej wystarczy spojrzeć do sklepów.



Mnie się udało tanio i mam podział na okolicach 600hz z Sammi 107

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gucio.]

Panowie a więc jakieś może konkrety ustalimy:



Zestaw 2-way, cena na przetworniki i horny powiedzmy do 2000- 2500zł, napędzane FirstWattem F5 czyli ok 25W przy 8R w A-klasie, o zwrotnice, skrzynie się nie martwmy to wszystko to małe "piwo" pytanie tylko jakie dwa głośniki połączyć aby to wszystko ładnie zagrało, kolejne pytanie jaki Horn zastosować...



Propozycji padło trochę ale konkretów żadnych nie było, wiele przetworników niestety wygląda obiecująco tylko na papierze a w realu okazje się inaczej...



Pozdrawiam

[naprawiak]

A ponowię pytanie czy ktoś miał styczność z tym Monacor'em?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Zaciekawił mnie ten przetwornik...



Używam tych basów już kilka lat i jestem z nich zadowolony, narazie działają w odgrodzie. Całkiem szybkie, dają radę z grać z Hornami - lekkie membrany, bez problemu ciągną do 500Hz (tak mniej więcej mam obecnie cięcie). Nie schodzą tak nisko jak bym sobie życzył, ale obecna konstrukcja też robi swoje.



Generalnie głośniki bardzo lekkie, neodymowe magnesy niewielkich rozmiarów nie obciążają kosza.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[fakamada]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Jest kilka gotowych projektów na SEOS12. Planujesz subwofer czy musisz mieć dobre zejście z 2-way kosztem efektywności?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gucio.]

chyba wybór padnie na kolumny La-Scala Klipsch'a ...

[fakamada]

chyba wybór padnie na kolumny La-Scala Klipsch'a ...



Jeśli masz taką ilość miejsca, to OK. Jesli jednak chcesz mieć jakiś niski bas bez subwooferów to buduj Cornscala.

[gucio.]

Budował bym modyfikowaną z tym modułem BR montowanym od spodu do oryginalnego projektu, i wtedy podobno niskiego basu nie brakuje ...

[jacek_zagaja]

Jezeli chcielibyscie forumowy projekt na falowodzie OS-12 z DE500 i 12BR100 to moge udostepnic. Zwrotnica 3 rzedu, pelna kompensacja - perfekt. Bas z 12B100R bardzo zwarty i niski.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tymek]

Jak najbardziej popchnie to temat do przodu. Głosniki głośnikami ale bez sprawdzonej zwrotnicy i konkretnej do nich obudowy to może być krucho.

[jacek_zagaja]

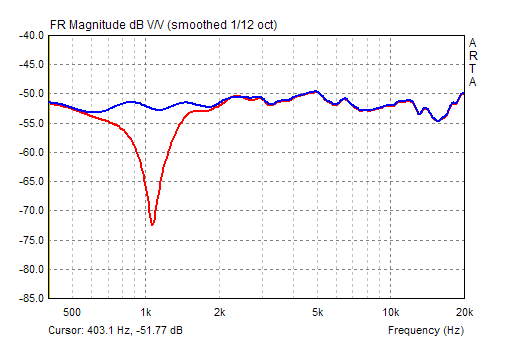

Zwrotka jest sprawdzona, precyzyjnie liczona w Matlabie. Cp najlepiej od 0.8uF do 1.5uF - raczej blizej 0.8uF jesli lubimy lagodne wysokie, Rezystor rownolegly 39R-82R - mozna zrobic drabinke na przelaczniku obrotowym. Przyklad ile kosztuje taki kit do samodzielnego montazu:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tymek]

Pomęczę Cię jeszcze, co z basem, jak ciąć. Masz jakas sprawdzona obudowę, czy sugerować sie zaleceniami Beymy

[jacek_zagaja]

Obudowa zostaje na deser dla Was :) Dajcie jej powietrza tak gdzies z 80-100 litrow w BR :) Ja bym sprobowal TLke bo 12B100R jest niesmiala na basie ;)

[Gość Cadam]

Zwrotka jest sprawdzona, precyzyjnie liczona w Matlabie.



Robiłeś optymalizację zwrotnicy w Matlabie? W LspCAD jest wbudowany Optimizer dzięki któremu łatwo można znaleźć wartości elementów dla dowolnej charakterystyki filtru.

[jacek_zagaja]

Zwrotnicę obliczył Jean-Michel we własnym arkuszu Matlab. LspCAD nie mam i nie używam. Optymalizuję ręcznie.

[Gość Cadam]

Ja używam wersji pro demo i wszystkie funkcje programu, oprócz zapisu projektu i ograniczenia symulacji do 2 głośników, działają.

[J@rek]

a może klon JBL M2 (nówka sztuka, nie śmigana)

taki projekt to zawsze jakiś punkt zaczepienia/odniesienia

[fakamada]

To co zaproponował jzagaja opiera sie na dokładnie tych samych zalozeniach, co ww JBL. Tyle że w wersji na wooferze 12 cali, zamiast 15 cali. W paśmie 1khz - 18khz wystarza jeden dobry driver. Nie potrzeba coaxiala jak w JBL.

[jacek_zagaja]

To sie udaje nawet na 15 cali - ostatnio zrobilem FP15 na 15CL76 i DE500 i spodobal sie w Niemczech a mialem watpliwosci :))

[tymek]

Jacek napisz jak zagrał zestaw z 15cl76, dla mnie to jest lepsza koncepcja. Mam pomieszczenie ponad 30 m. Planuje duży monitor przednia ścianka w granicach 40 cm. Masz dostepne seosy, wizualnie blizej mi do ksztaltu prostokąta.

[jacek_zagaja]

Nie moge sie wypowiedziec poniewaz mialem tylko jedna kolumne na weekend w celu zrobienia zwrotnicy. Skoro zlotouchy Niemiec pisze ze rewelacja to pewnie ma racje. To co zwraca uwage to wyraznie duza skutecznosc - uklad idealny do slabej lampy. Obudowa mus powyzej 100 litrow. Proponuje SEOS-18 do woofera 15 cali.



Charakterystyka FP15 (na bazie SEOS-15 i 4550)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tymek]

Widzialem zdjęcie zdaje sie tej kolumny, duży monitor. Horn byl zbliżony wielkosciowo do basu czyli raczej seos 15. Jasna skrzynka z czarnym frontem.
