Witajcie



naszła mnie chęć na wysoko-skuteczne kolumny, wstępnie myślałem nad którymś z przetworników niskotonowych Beymy 12 lub 15' do tego driver w tubie nisko cięty aby było 2-way w stylu JBL S-3100, jednak komponenty JBL'a są praktycznie nie osiągalne wiec tak wstępnie, bardzo wstępnie pomyślałem nad:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) + driver ale jaki selenium 220 ?



Pozdrawiam i proszę o rady czy jest sens stosowania takich przetworników w domu...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Azus]

U mnie na tapecie teraz,..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Już gra, bardzo ładnie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) do tego tuba TH 4001

Projekt niesamowicie rozwojowy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tymek]

U mnie na tapecie teraz,..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Już gra, bardzo ładnie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) , do tego tuba TH 4001

Projekt niesamowicie rozwojowy.



Jest jakaś tańsza alternatywa dla Radiana? Oczywiscie z mała stratą na jakosci grania.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomq88]

Zwróćcie uwagę na charakterystyke impedancji tej beymy 15" - osobiście nie ciąłbym jej wyżej niz na 500 hz, a tak nisko żaden normalny driver nie da rady.

[Azus]

Nie wiem dlaczego, ale przy cięciu 600Hz świetnie się spisuje, bardzo rozdzielczy.

Alternatywa dla Radiana,...BMS 4524, bardzo czysty, detaliczny.

Tutaj gra BMS 4524 tani 1"

[vertigen]

chętnie pokibicuję. szukam powoli czegoś dla 300B. coś co nada się do każdej muzyki,nie tylko do plumkania. przeglądałem projekty Bastanis. okazuje się ze Robert Bastani z powodzeniem stosuje przetworniki eminence (prawdopodobnie po modyfikacjach, ale z tego co widziałem to raczej sprowadzających się głównie do przyklejenia krążków z filcu wokół nakładki na membranę) skądinąd polecane kiedyś przez Father PIO eminence może być bardzo dobrym rozwiązaniem i do tego jakiś fountek i jest 2way i 96dB, ale to tylko mrzonki. projekty bastanisa w wersji DIY kosztuja mniejwiecej 3 razy tyle co drivery +obudowa we własnym zakresie:) załamka....

[gucio.]

Dzięki za odzew i pomysły, faktycznie wyglądają zachęcająco, w tym tyg przeanalizuje budżet, jak uda mi się sprzedać kolumny to ruszam z kopyta, jak nie to wolniej ale także do przodu ...



Pozdrawiam i będę się zastanawiał nad najbardziej optymalną konfiguracją ....



A miał ktoś styczność z tą tubą i którymś z głośników :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gucio.]

A może mi ktoś powiedzieć jak tego typu kolumny radzą Sobie z muzyką typu Reggae, Rock, Blues np. UB40, Bob Marley, Dżem, a także w muzyce nowoczesnej/elektronicznej, Rap'ie ?? Ja słucham dosłownie wszystkiego....



Pozdrawiam

[simon1983]

Radzą se sobie, podstawa to DOBRY wzmacniacz i dopracować zwrotnice. Drobnymi korektami można rozjaśnić brzmienie bądź wycofać tube zależnie od gustu głośności i rodzaju muzyki przede wszystkim.

[Azus]

Tuby są bardzo rozwojowe, za aplikować w miarę jak najlepsze przetworniki, i zabawa bez końca, w modelowaniu brzmienia.

[simon1983]

Są obecnie prawdziwe drivery TAD na allegro:D niestety w złomowym stanie i brak membran, były też Gauss 15 cali w ładnym stanie niedawno. Bywają BMSy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kichanadeta]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość Father_PiO]

Jak wreszcie zbuduję moją wstęgę, to zrobię taki "estradowy" 2-way, z podziałem na 1 kHz. Może w tym roku...

[vertigen]

dość dobrym tematem do kopiowania (zanaczam, ze nie wiem jak to gra ale podobno dobrze) jest Ys-500 Yamamoto Soundcraft. prosta buda, dostepne plany obudowy i horna a nawet zwrotnicy (3 elementowa)

głosniki to na dole Eminence Deltalite II 2515 Neo a na górze B&C DE500

podział an 1200Hz

[simon1983]

Monacor neodymowy 15 cali jest połowe tańszy i ma prawie takie same parametry.Tylko ciekawe czy jakość oba prezentują podobną. Deltalite jest piekielnie drogi.

[gucio.]

Monacor neodymowy 15 cali jest połowe tańszy i ma prawie takie same parametry.Tylko ciekawe czy jakość oba prezentują podobną. Deltalite jest piekielnie drogi.





Mówisz o tym ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Parametry parametrami ale czy ktoś go słyszał ???

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[simon1983]

W sumie Deltalite kosztuje poniżej 800zł,wydawało mi sie że koło tysiąc tak jak Kappalite,może gdzieś był po tyle. Mam w kolumnach wersje 12 cali Monacora,jak sie nie ma kilku modeli koło siebie czy nie jest sie mocno doświadczonym to co tu można wiele mówić. Bardzo chętnie bym Beymy posprawdzał albo coś z najwyższej półki jak RCF, Eighteensound. ale Eighteensound przynajmniej na wykresach wypadają niemal bez basu bo mają bardzo małe qts RCFy podobnie. W świecie estradowym często 12 cali to jednak nadal głośnik średniotonowy :) do małej obudowy,stąd takie niskie qts.



Mówisz o tym ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Parametry parametrami ale czy ktoś go słyszał ???



Dokładnie o nim,nawet fs ma całkiem słuszniejsze, ale kiedyś była pierwsza wersja deltalite i miała fs 37 chyba a obecna ma 42hz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[vertigen]

Wg mnie wcale nie musi być eminence- można dać coś innego np. beymy ale pewnie taniej jakoś strasznie nie będzie. Pewnie w YS-500 to Yamamoto dał to co miał pod ręką. on tak robi w swoich wzmakach.

[gucio.]

Znajomy wielki fan JBL'ów z którym rozmawiam na temat tego projektu proponuje mi głośniki :



Crites 1526C - ręczna robota gościa ze stanów

Gauss 4580 z tym że te są regenerowane ...



Obie propozycje w cenach ok 1200zł/para



Podobno te Gaussy są rewelacyjne a Crites'y to lepsze K33 Klipsch'a,



Niestety ani jednych ani drugich nie słyszałem więc wypowiedzieć się nie mogę, będę może starał się pojechać na odsłuch ale mam tam spory kawałek drogi...

[gucio.]

Panowie zna ktoś tą konstrukcje? także przykuła moje oko....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[vertigen]

fajne, ale nie wiem co to.

[gucio.]

Można polecieć bardzo budżetowo z taką konstrukcją :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) x 4 (lub wersja 8ohm)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Wyglądać może identycznie ale czy będzie to grać jakoś ? zapewne te niskotonowe nie reprezentują jakiejś super klasy dźwięku...



Tak z ciekawości zobaczyłem ile takie coś w STX by kosztowało z niskim podziałem i stąd ten driver...



Co nie zmienia faktu że nie ma sensu absolutnego :)



Pozdrawiam i już nie odbiegam od tematu, skupiam się na dobrym 2-way

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[vertigen]

A może klon TAD2402? 2way, horn ze sklejki (są w necie ogólnodostępne materiały jak to zrobić, wyciąć z zachowaniem wymiarów itd) horn zasilić czymś tańszym niż drivery TAD bo te są pierońsko drogie. na bas tak samo - Beyma albo coś w ten deseń. zwrotka jest chyba tylko problemem. Powinno być przyzwoicie. Wiem że wiele w temacie wie Azus, bo w sąsiednim wątku o JBL jest to wałkowane...ja właśnie dla siebie rozważam to lub YS-500. pozdrawiam

[tymek]

Pomysł fajny, tylko problemem będzie wytoczyć ze sklejki horna. Na górę proponuję BMS 4524 o którym wspominał Azus. Jeżeli można to zszyć z jakąś Beymą 10 cali to jestem za.

[Azus]

Na początek, i nie tylko, bo to jest zacny driver, tak jak piszą koledzy BMS 4524 i proponowałbym Iwatę 600

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

i do tego Beyma BR 70, podział 600Hz i jak na razie nic więcej do szczęścia nie trzeba, tak jak wyżej grają w Mumii

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[vertigen]

jak widać dla niektórych to żaden problem, podobno wytacza się najpierw z koła, z poskładanych do kupy kilku warstw sklejki, zdejmując to co ma być na profilu wg skali z pdf, a potem wycina 3 części i z 2 takich kół (łacznie 6 części) wykorzystuje tylko 4 części czyli najlepiej zrobić 4 koła, bo z nich powstanie 6 tub:) 4 można sprzedać:)) w pdf wszystko jest opisane, pochodzi on ze strony Yuichi Arai, jest ogólnodostępny a myślę że wykonanie takiego czegoś dla takiego Marko3t to pikuś.... takwięc horn to nie problem, buda dla 15" tak samo

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[simon1983]

Z takim hornem to już śmiało warto inwestować w projekt Yamamoto.Łatwy schemat dość. Ide sobie zmierzyć jaki promień mogę wstawić do tokarki,może sam sie napale:)



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Azus]

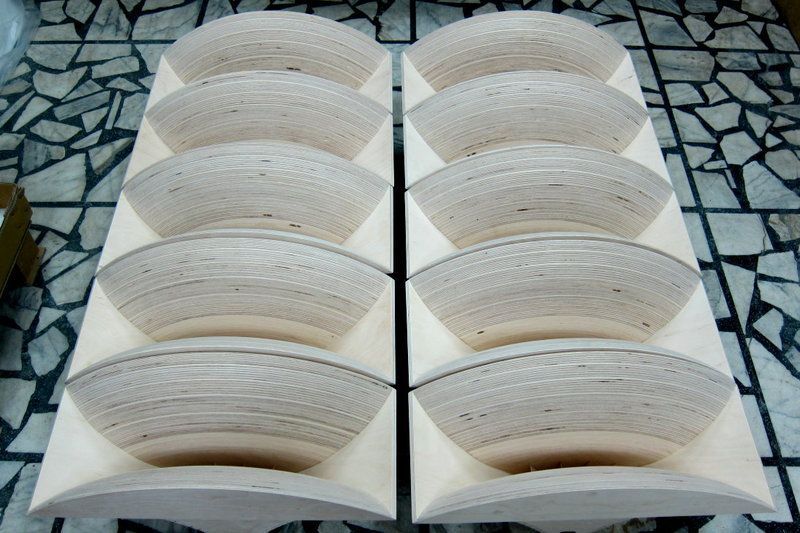

Tak wszytko się zgadza, na moją tubę sklejka brzozowa 600zł, + koszta 400zł cnc, no i reszta moja praca, kwestia wyboru.

Ja proponował bym KIT do samodzielnego montażu.

Iwata 600

BMS 4524

Beyma 12BR70 do tego tylko skrzynka 60 litrów.

i mamy coś takiego tylko troszkę mniejsza tuba

Pomiary, charakterystyki, schemat zwrotnicy zamieszczony w tym wątku.

Jeszcze chciałem dodać, czas na wykonanie takiej konstrukcji w stanie surowym 5-7 godzin.

[Yotomeczek]

Bardzo pomocny wątek:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



i drugie wcielenie tego pomysłu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tymek]

Horn powinien być wykonany ze sklejki? Zastosowanie powiedzmy świerku lub sosny będzie słyszalne. Tańsze, łatwiejsze w obrabianiu - można się pokusić o profilowanie szlifierką tasmową.
