Polski gramofon Daniel G-1100 fs Fonica

Recommended Posts

W tytule watku jest "Fonika". Czy nie powinno byc "Fonica"?


"Life is too short for boring HiFi..."

Share this post


Link to post
Share on other sites

W tytule watku jest "Fonika". Czy nie powinno byc "Fonica"?

Powinno, ale i tak każdy wie o co chodzi:)

Share this post


Link to post
Share on other sites

Zeby nie wyszlo jak wtedy z tymi centymetrami :-D


"Life is too short for boring HiFi..."

Share this post


Link to post
Share on other sites

Opuszczanie ramienia naprawione.Usterka była błaha,okazało się,że kabel masy, który się łączy z dolną częścią obudowy się przemieścił i blokował windę.Teraz wszystko działa jak należy.Słuszną linię ma nasza partia:)

  • Like 1

Share this post


Link to post
Share on other sites

Odświeżę temat.

Poszukuję schematu bezinwazyjnego przerobienia Daniela, aby dało się na nim odtworzyć maxisingle. Widziałem go kiedyś na unitraklub.pl, ale nie miałem wtedy jeszcze Daniela, a teraz portal nie działa. Czy mógłby ktoś wstawić taki schemat ?

Jest na to rada ;)

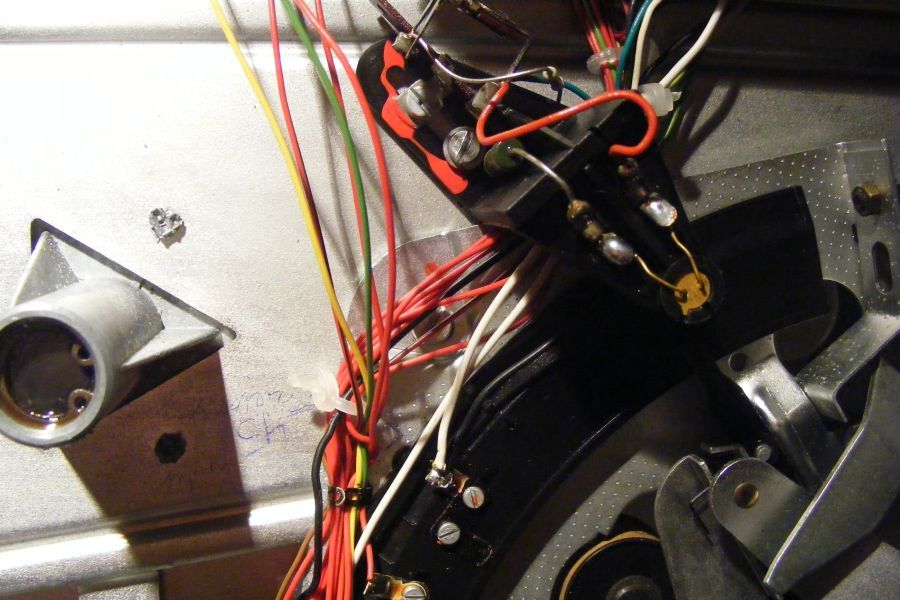

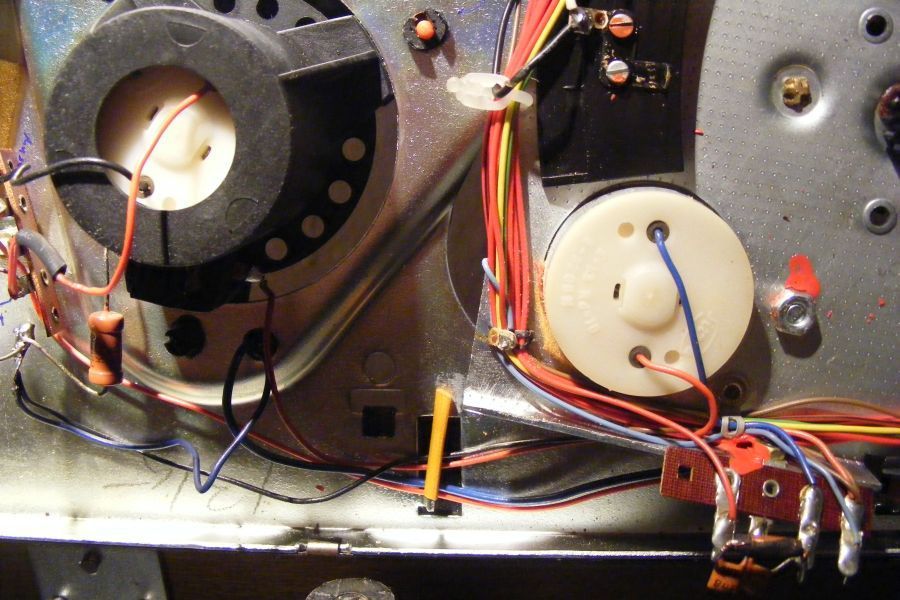

Na fotkach wygląda to tak:

post-39340-0-82218200-1366657366_thumb.jpgpost-39340-0-66364000-1366657820_thumb.jpgpost-39340-0-91994300-1366657837_thumb.jpg

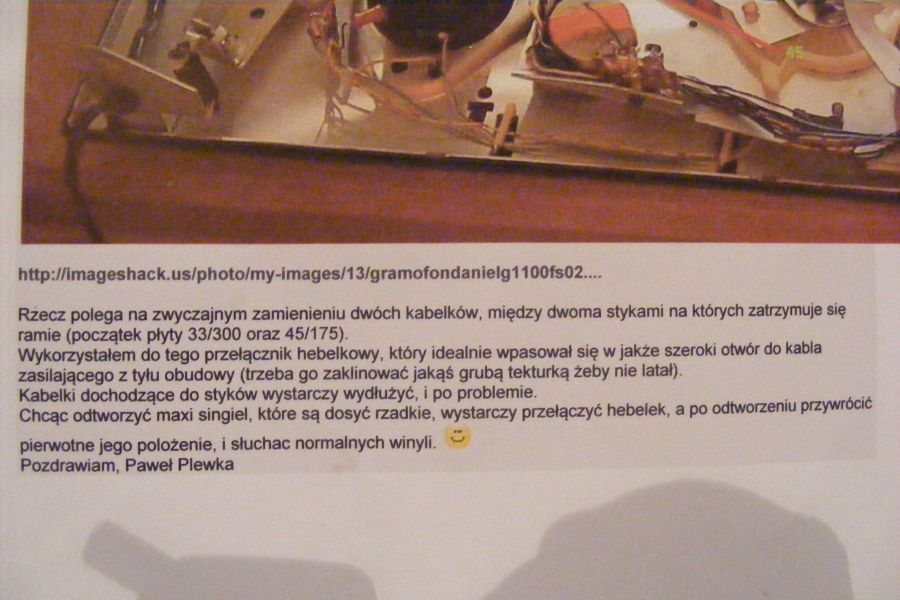

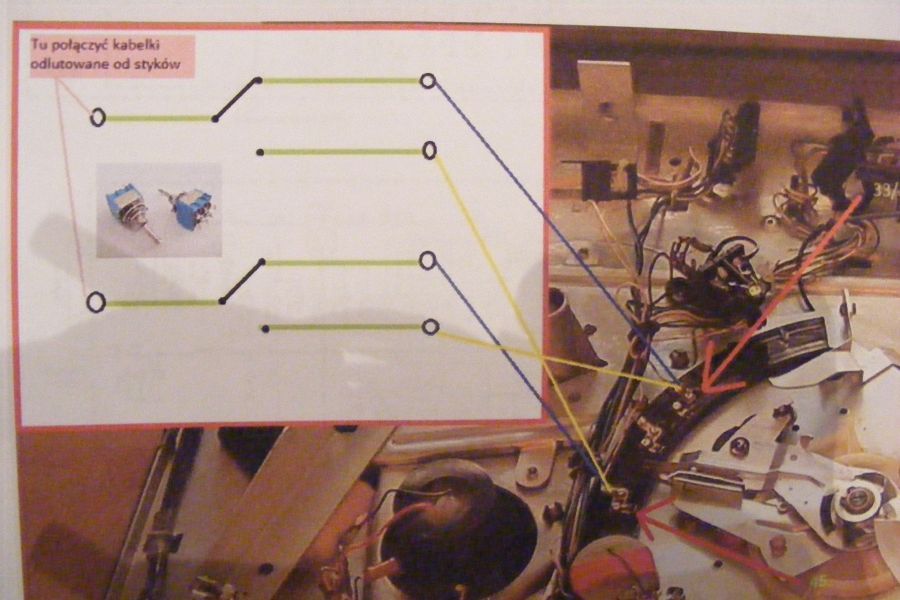

A najlepiej opisane jest to tu:

post-39340-0-86083000-1366658326_thumb.jpgpost-39340-0-01435900-1366658348_thumb.jpgpost-39340-0-12107900-1366658359_thumb.jpg

Mam nadzieje że cosik to pomoże.

Poza tym to zapraszam na mój BLOG, a w nim troszkę nowości ;)

  • Like 2

Share this post


Link to post
Share on other sites

zdjęcie makro i powiększam można wtedy ocenić czy igła jest pionowo do powierzchni płyty.

Igła wcale nie musi być pionowo do powierzchni płyty, przeciwnie- to raczej rzadki wypadek.

Masz jakieś stanowisko pomiarowe do wykonania zdjęcia pod idealnym i zawsze jednakowym kątem?

Dokładność takiej metody "pomiaru" jest równoznaczna z brakiem pomiaru.

A co z wpływem siły nacisku na kąt igła/płyta?

Edited by Janusz Monaco

Share this post


Link to post
Share on other sites

Igła wcale nie musi być pionowo do powierzchni płyty

To znaczy że całą geometrię dało w łeb.



Wiadomo idealnie w pionie to raczej rzadki przypadek bo sama grubość płyt jest różna, ale jak ustawimy nacisk przykładowo 1,5g to ten nacisk będzie stały a więc i ugięcie zawieszenia będzie stałe. Stanowisko pomiarowe to stolik + statyw + aparat + czysta płyta na której oparta igła daje odbicie i widać czy jest ok. czy nie.

Share this post


Link to post
Share on other sites

Na fotkach wygląda to tak:

Co to za pstryczek w tej obudowie?? Pierwsza fotka - nad sensorami.

Edited by kangie

"Life is too short for boring HiFi..."

Share this post


Link to post
Share on other sites

Co to za pstryczek w tej obudowie?? Pierwsza fotka - nad sensorami.

To troszkę stare zdjęcie, teraz mam dodatkowo osadzone objemkę plastikową i wygląda to bardziej elegancko.

To przełącznik na maxi single. Jest zamatowany w istniejący otwór pod spodem a jedynie musiałem wykonać dodatkowy w warstwie wierzchniej. Zastosowałem do tego przełącznik suwakowy wyjęty z jakiegoś starego jamnika. Obsługa bardzo prosta i funkcjonalna ;)

Share this post


Link to post
Share on other sites

Rozumiem. Czyli to jest zmiana inwazyjna. Do oryginału już nie wrócisz ;)

U mnie wygląda to trochę inaczej. Zrobię fotkę gdy wrócę do domu i wkleję tutaj.


"Life is too short for boring HiFi..."

Share this post


Link to post
Share on other sites

Nie twierdzę, że mam lepiej zrobione. Po prostu bezinwazyjnie. W każdej chwili można wrócić do oryginału. Dodatkowo mam zrobione rozłączone masy i masy razem. Chodziło o brumienie po podłączeiu uziemienia do gramofonu, który jak wiadomo uziemienia nie miał przewidzianego. Teraz mam "WYŁ" czyli masy osobno i nic już nie brumi. Przyciski oczywiście bistabilne WYŁ/ZAŁ.







Edited by kangie

"Life is too short for boring HiFi..."

Share this post


Link to post
Share on other sites

Chodziło o brumienie po podłączeiu uziemienia do gramofonu, który jak wiadomo uziemienia nie miał przewidzianego. Teraz mam "WYŁ" czyli masy osobno i nic już nie brumi. Przyciski oczywiście bistabilne WYŁ/ZAŁ.

Na Twoich zdjęciach widać solidną robotę ;) No właśnie - wszędzie i prawie wszyscy piszą o jakimś brumieniu... Nigdy nic u mnie nie brumi nawet przy pokrętle na full. Faktycznie jednak zimą zdarza się, że bardziej elektryzują mi się winyle. W trakcie kładzenia placka na gramiak słychać delikatne trzaski rozładowującej się energii zgromadzonej na mnie lub płycie. Występuje to sporadycznie i raczej przy odkręconym kaloryferze, dodatkowo po dłuższym leżeniu na kanapie zbieram dużo elektrostatycznej energii ;) Używam tylko standardowej wtyczki DIN 5 zarówno w BEOGRAM -ie 2000 jak i w DANIEL -u. Poza tym sporadycznym a raczej sezonowym artyfektem słychać tylko czystą muzykę. Czy gdybym dorobił dodatkowe uziemienie w Radmorku np. podpinane pod wej. anteny radiowej fal AM ( opcja bezinwazyjna ) czy pomogło by to ? Oczywiście gramofony także bym uziemnił. Co o tym myślisz ?
  • Like 1

Share this post


Link to post
Share on other sites

Ten mój brum miał miejsce tylko wtedy, gdy połączyłem gramofon ze wzmacniaczem dodatkowym kabelkiem uziemiającym. Wzmacniacz - śrubka GND a w gramofonie do metalowej obudowy - próbowałem w dwóch różnych miejscach gdzie znajdowały się otworki gwintowane M2 lub M3. Brumiło, hałasowało i waliło w głośników głównie wtedy, gdy pracowało ramię. Po to własnie miałem zrobione to rozłączanie mas. Okazało się, że dalej brumi i ostatecznie musiałem odpiąć ten kabelek uziemiający gramofon ze wzmacniaczem i przycisk mas dać na "WYŁ" (masy osobno).



Czy gdybym dorobił dodatkowe uziemienie w Radmorku np. podpinane pod wej. anteny radiowej fal AM ( opcja bezinwazyjna ) czy pomogło by to ? Oczywiście gramofony także bym uziemnił. Co o tym myślisz ?

Moim skromnym zdaniem nie ma sensu uziemianie Daniela. Brumi. Nie ma kabelka uziemiającego - nie brumi.

Edited by kangie
  • Like 1

"Life is too short for boring HiFi..."

Share this post


Link to post
Share on other sites

Ja także chciałem zrobić uziemienie według starej szkoły i w tym przypadku to się nie sprawdziło.Bez tego działa znakomicie i nic nie buczy.Zauważyłem tylko,że kabel masy, który jest przylutowany do dolnej części obudowy powinien być jak najdalej odsunięty od przewodów sygnałowych.

Share this post


Link to post
Share on other sites

Mam podobne doświadczenie.Przy okazji przeglądu Daniela też przyszło mi do głowy aby dodać uziemienie. Zastosowałem kabel (sygnałowy z uziemieniem dodatkowym) jaki mi pozostał po modernizacji optoniki, gdzie się sprawdził.

Niestety zaczęło "brumić" i szybciej założyłem Danielowi stary płaski sztywny przewód niż wlutowywałem nowy.

Edited by Janusz Monaco

Share this post


Link to post
Share on other sites

Przy zmianie kabla trzeba rozdzielić masy P kanał, L kanał masę ramienia łączymy bezpośrednio z kablem zewnętrznym masy, pomijamy słupek na płytce. Inaczej, pozbywamy się połączenia masy w gwiazdę. Bez tych zmian buczy. Wygląda to tak jak na fotce.


Share this post


Link to post
Share on other sites

Fajnie, że powstał wątek gdzie można podyskutować na spokojnie o rodzimym szczycie techniki.



Czy wiecie może jaka jest odległość pivot-spindel w Danielu i masa efektywna jego ramienia?

Trochę to trwało, ale w końcu udało mi się znaleźć odpowiedni kalkulator masy ramienia który liczy i działa. Masa efektywna ramienia Daniela po zmianie gniazda mocującego koszyka to 16,80 g więc jest to ramie wagi średniej. Przedział wagowy od 11 do 25 g to ramie średniej masy. Tłumaczenie kalkulatora:



Krok 1. Wprowadź masę wkładki i mocowania gramach w CF



Krok 2. Jeśli ramię ma odłączany headshell to odłącz go i zważ (bez wkładki) i wprowadź do H



Krok 3. Wprowadź jakiekolwiek dodatkowe masy headshella takie jak ciężarki/podkładki E



Krok 4. Zmierz odległość L od igły do pivotu (środek mocowania ramienia) w centymetrach lub sprawdź efektywną długość ramienia i wprowadź w L



Krok 5. Zdejmij przeciwwagę, zważ ją i wprowadź w CW .



Krok 6. Zdejmij headshell (jeśli zdejmowany), i zważ ramię na końcu tam gdzie igła, bez przeciwwagi w gramach i wprowadź w W.



Krok 7. Wprowadź porządny VTF w gramach, w V



Skalkulowany CW dystans (odległość, przeciwwagi?)





Zielone pole efektywna masa ramienia 15,7 x 1,07 = 16,8 g





Algorytm liczy Masę efekt ramienia prostego, którą należy pomnożyć przez 1,07 dla ramienia typu S.



Współczynnik 1,07 stosujemy ponieważ ramię typu S, jest lekko wygięte i ma nieco większy moment bezwładności niż ramię proste.



Kalkulator dostępny tutaj http://www.luckydog.demon.co.uk/images/EMC.xls

Share this post


Link to post
Share on other sites

Posiada ktoś instrukcję serwisową Daniela i mógłby ją udostępnić?

Mam papierową, w wolnej chwili postaram się opublikować.

Share this post


Link to post
Share on other sites

Witam,

pozwólcie, że włączę się do rozmowy o Danielu - mam pewien problem i nie znam przyczyny, mianowicie mam wrażenie, że w moim Danielu obroty spadły, pomimo przesunięcia potencjometru maksymalnie w kierunku "+". Co może być powodem takiego spowolnienia? Jakiś element elektroniki (np, kondensator), a może mechanika (np, naciąg paska)? Poza tym podczas odtwarzania występuje buczenie, którego przyczynę też chciałbym wyjaśnić.

Z góry dziękuję za pomoc.

Share this post


Link to post
Share on other sites

Obroty... możliwe że prawie 40 - letnie paski wypadałoby wymienić ;) "Wamt" na alllllllllllllegro sprzedaje różności do Twojej maszyny.

Można także tyci kapnąć olejku maszynowego do łożyska. Poza tym możliwe że jakaś 40 letnia "Elwa" ( kondensator ) sobie wyschła...

Jeżeli paski masz ok. a łożysko masz zapuszczone olejkiem a obroty nadal mulaste to zerknij a raczej umiejętnie dotknij transformatorek pod.... ( umiejętnie ! )

jeżeli jest gorący lub bardzo ciepły to całkiem możliwe że jakiś kondensator wysechł i robi "zwarcie" z stąd spadek obrotów i brak filtracji, możliwe ze dlatego także zaczął buczeć - ale przyczyn tego stanu rzeczy może być zzz 10 innych... Na pewno wymaga to od Ciebie jakiegoś obeznania, podstaw inaczej po rozkręceniu kolejny Daniel wyląduje w kiblu albo skończy jako dawca części...

pozdrawiam grzecznie ;)

  • Like 1

Share this post


Link to post
Share on other sites

Wyslij do uzdrowiciela z Bydgoszczy. Jest dobry!

  • Like 1

"Life is too short for boring HiFi..."

Share this post


Link to post
Share on other sites
Guest frywolny trucht

Z Bydgoszczy?

Share this post


Link to post
Share on other sites

Dzięki, Radmruś za pomoc - zacznę od pasków, jak mówisz i zobaczymy.

a propos uzdrowiciela - ma on jakąś stronkę internetową z kontaktem? (miałem kiedyś jakiś namiar internetowy ale strona wygasła... może to był on.

pozdrawiam

Share this post


Link to post
Share on other sites
Guest frywolny trucht

Cóż to za jeden?

Share this post


Link to post
Share on other sites

Witam kolegów.



Mam takie skromne pytanko?.



Swego czasu używałem w Danielu wkładki AT 91 ale przesiadłem się na AT 95E i tu ku mojemu zdziwieniu wrażenia brzmieniowe - estetyczne tak to ujmę, dosyć znacznie skoczyły. Byłem bardzo mile zaskoczony.



Ale myślę niebawem o ponownej przesiadce na AT 120E/T bo w zasadzie wyżej już nie ma się co pchać. Czytałem o niej bardzo dużo pozytywnych opinii no i to że chociażby jest niby najlepszą wkładką w tej granicy cenowej (AT 120E/T).



Chciałem się spytać czy któryś z kolegów już ten temat przerabiał?

No i czy ktoś namierzył już taki zestaw (AT 120E/T) poniżej 400 zł. bo ja najniżej widziałem po 412 zł - 415 zł?



Jestem od niedawna na tym forum (kiedyś 10 lat temu) Daniela sprzedałem a teraz sobie kupiłem. Jest trochę kapryśny ale można z niego wyciągnąć całkiem niezłe brzmienie.

Share this post


Link to post
Share on other sites

Kapryśny? Co masz na myśli?

Chyba raczej niesprawny? Mój nie kaprysi.

Wszystko da się naprawić, warto. Fajny sprzęt.
