Polski gramofon Daniel G-1100 fs Fonica

Recommended Posts

Zakładam ten temat z myślą aby wszystko co dotyczy tego gramofonu czyli pytania, zdjęcia, porady, usprawnienia, naprawy itd. trafiało tutaj. Z drugiej strony ma mieszane uczucia po ostatnich wpisach na tym forum. I tak jak napisał w innym temacie Frywolny trucht „krótka odpowiedź tylko na temat, albo morda w kubeł” proszę o nierobienie z tematu śmietnika.



Polski gramofon Daniel G-1100 fs Fonika.

Gramofon full automat dwa silniki dwie prędkości odtwarzania 45/min dla płyt 175 oraz 33/ min dla płyt 250 i 300 możliwość płynnej regulacji prędkości obrotów+/- 4%

Czas wejścia na obroty 4 sek.

Stabilizacja obrotów metodą fotooptyczną sygnalizacja stabilności obrotów za pomocą stroboskopu. Waga gramofonu 10,5 kg obudowa podstawa płyta metalowa blat wykonany z metalu, Część ozdobna wykonana z płyty wiórowej okleinowana naturalnym drewnem. Masa talerz 2,70 kg wykonany z odlewu żeliwnego wyważony dynamicznie. System napędu talerza i ramienia zawieszony oraz odseparowany od reszty gramofonu. Napęd paskowy. Ramie prawdopodobnie firmy Micro Seiki .

Sterowanie ramieniem za pomocą przycisków sensorowych.

Poziom zakłóceń od wibracji:

- nie ważony -40dB

- ważony -60dB

- kołysanie dzwięku-0,1%

Są to wartości średnie.

Wkładka magnetyczna: T2001 firmy Tenorel lub Mf-100 prod. ŁZR

Byłem właścicielem takiego gramofonu od kiedy zakupiłem go w sklepie RTV w małej mieścinie 38 km od Wrocławia za kwotę jakieś ponad 8000 zł jak to brzmi : )

Dzisiaj jego cena na allegro wacha się od 250 do nawet 1200 a to jest już ciekawe bo na tym forum uważa się ten gramofon za wyrób gramofonopodobny itd. Dzisiaj w sklepach czy salonach audio można spotkać gramofonowe zabawki w cenie nawet 1800 zł.

No ale nie każdy miał z nim do czynienia przez dobre 25 lat, a przez ten czas wiele się zmieniło.

Dziadek Daniel potrafi zagrać, wszystko zależy od tego jak go przygotujemy.

Na pewno w wersji jak opuścił fabrykę będzie raczej tak sobie.

Dlatego jest to gramofon dla tych co potrafią dokonać samodzielnie przeróbek inaczej umarł w butach. Parę poprawek i jest cacy. Podstawa rozdzielenie mas sygnałowych oraz masy ramienia i obudowy dokładając dodatkowy kabelek, pozbyć się układu tłumienia wkładki, wtyk DIN zastąpić dwoma wtykami cinch żadna tam przejściówka.

Idąc dalej wymiana okablowania ramienia najlepiej razem z gniazdem da nam możliwość montażu głowic z prawidłowym pasowaniem. Gniazdo Foniki jest żle spasowane i po dokręceniu mocowania głowicy daje gigantyczne z koszenie w poziomie (patrz foto)

Następna sprawa to łożysko talerza przeważnie ma luz i tu potrzebny jest znajomy tokarz który wykona nam coś takiego jak należy. W pływającym zawieszeniu znajdują się tłumiki wykonane z pianki poliuretanowej której czas się z kończył i wymagają wymiany, ja zastąpiłem ją stoperami firmy 3M bardzo dobrze spełniają swoje zadanie. Wiadomo nowe paski, czyszczenie i smarowanie bo sprzęt wiekowy ale to wszystko to bułka z masłem :) Jeśli elektronika jest Ok. to trzeba ograniczyć się do wymiany przepalonych żarówek i ewentualnie kondensatorów elektrolitycznych w zasilaczu. Należy też umyć potencjometry.

Po takich zabiegach to nie ten sam gramofon. Kładziemy płytę Scorpions Gold Ballads i jest miło bardzo miło usłyszeć taki dźwięk. Zapomniałem, pozbywamy się wkładki typu MF

Można dokonać jeszcze parę poprawek które w pewny sposób wpływają na poprawę dźwięku w tym gramofonie ale o tym innym razem. Ponownie stałem się właścicielem takiego dziadka i właśnie przechodzi lifting.

Zachęcam tych co mają lub mieli do czynienia z tym gramofonem o dzielenia się wszystkim co może się przydać każdemu z nas.


Share this post


Link to post
Share on other sites

Radziłbym wymienić żarówki podświetlające sensory na diody 12 V wlutowując je w oprawki jakie nam pozostaną po demontażu oświetlenia żarowego.Nie wydaje mi się to zbytnią profanacją, a biorąc pod uwagę trudne serwisowanie tego gramofonu zapewnimy sobie spokój na lata.

Share this post


Link to post
Share on other sites
<br />Radziłbym wymienić żarówki podświetlające sensory na diody 12 V<br />

Dać zielone i będzie jak 500/600S :)

Tylko to ramię :(

Share this post


Link to post
Share on other sites

Tylko to ramię :(



Według mnie jest Ok. Ramie po wymianie gniazda mocowania głowicy i okablowania oraz instalacji lekkiej głowicy Ortofona pozwoliło na ustawienie wkładki w poziomie do powierzchni płyty dodatkowo mamy teraz cały tor sygnałowy nowy. Łożysko poziome jest wykonane znacznie i to znacznie lepiej niż na przykład Luxmanie PD284 czy wielu innych gramofonach z tamtych lat. System AS działa bez zarzutu na pewno lepiej od sprężyny robiłem porównania z innymi gramofonami. Przed zmianami w stanie fabrycznym fakt na płycie testowej ramie poległo, ale po zmianach idzie jak trzeba. Po tych zmianach jestem daleko od zdania że jest liche.



Share this post


Link to post
Share on other sites

Mozna dolozyc bezinwazyjna funkcje odtwarzania maxisingli. Mi robil to spec z Bydgoszczy. Przez otwor w obudowie wyprowadzil przycisk bistabilny i gdy wlaczony i uruchomiony sensor 175/45 ramie idzie na poczatek LP a talerz ma 45 obr/min. W Danielu mam AT-95E. Chwle sobie ten sprzet.


"Life is too short for boring HiFi..."

Share this post


Link to post
Share on other sites

Idąc dalej wymiana okablowania ramienia najlepiej razem z gniazdem da nam możliwość montażu głowic z prawidłowym pasowaniem. Gniazdo Foniki jest żle spasowane i po dokręceniu mocowania głowicy daje gigantyczne z koszenie w poziomie (patrz foto)

Napisz dokładniej co i jak należy wymienić. W moim egzemplarzu prawidłowe ustawienie wkładki jest obecnie niemożliwe. Kupiłem go około 30 lat temu w sklepie za 3 000 zł. Do dzisiaj wiernie mi służy, a po pewnych przeróbkach o których napisałeś brzmienie jest już całkiem dobre, jeszcze tylko prawidłowe ustawienie wkładki...

W.


Wojtek

Share this post


Link to post
Share on other sites

>>> Filwoj

To zależy co chcesz jeszcze zrobić i co już w nim poprawiłeś.

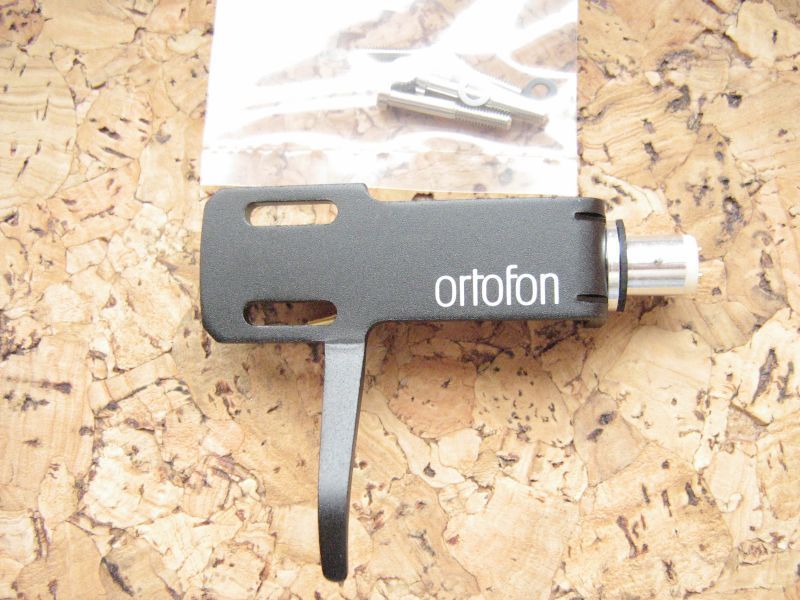

Zaczynając od głowicy która jest na fotce razem z oryginalnym złączem.

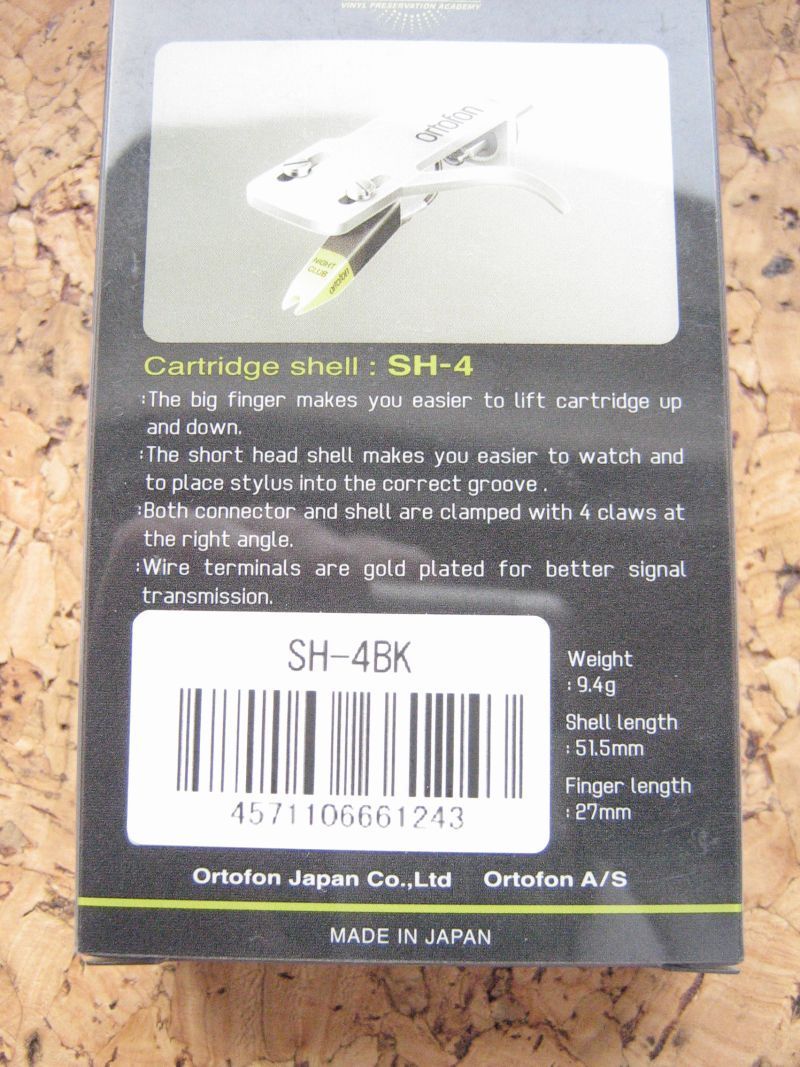

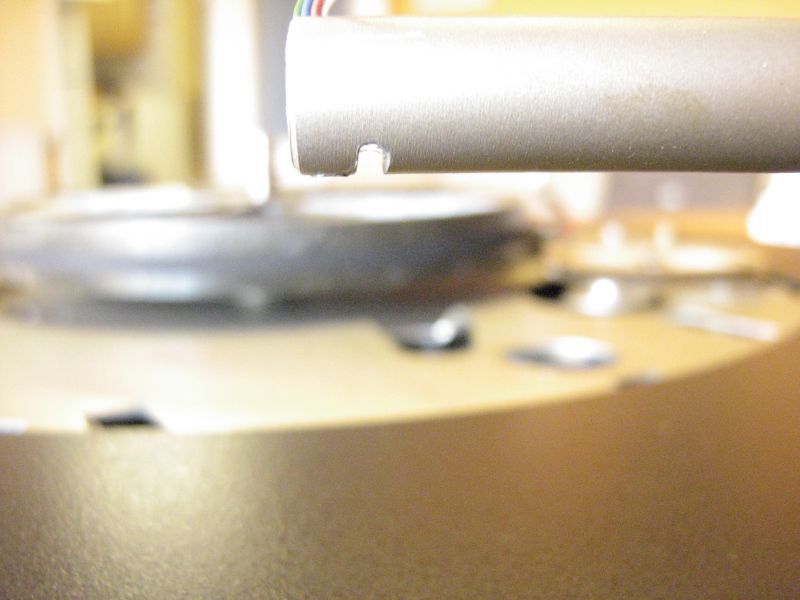

Luz pomiędzy tymi elementami jest tak duży że dodając brak kąta prostego headshella powstaje spora odchyłka od poziomu do góry. Dlatego zdecydowałem się na wymianę gniazda pozyskanego z jakiegoś dawcy przy okazji zmieniłem kabelki sygnałowe można kupić z metra lub na wymiar jako komplet cena zależy od producenta i sprzedawcy. Sama wymiana polega na wykręceniu małej śrubki trzymającej gniazdo w rurce ramienia a która znajduje się w dolnej części za nakrętką gniazda. Samo gniazdo czasami jest dodatkowo przyklejone klejem i aby je usunąć trzeba użyć sporej siły. Najlepszym sposobem jest delikatne kręcenie gniazdem wraz zamontowanym headshellem prawo /lewo jednocześnie trzymając resztę ramienia. Wiadomo na drugim końcu trzeba odlutować kabelki do których przywiązujemy mocną nitkę i wyciągamy kable w stronę gniazda. Nitka posłuży nam za pilota do ponownego montażu okablowania. Ja dodatkowo na końcu rurki wykonałem pilnikiem typu płaski iglak poprzeczne nacięcie gdzie śruba mocuje gniazdo celem uzyskania możliwości korekty pionu prowadzenia igły. Po takiej wymianie możemy zakupić nowy headshell. Ja zastosowałem Ortofonia jego waga to 9,4g jest lżejszy od Foniki. Może ktoś podać jej wagę?



http://www.rcm.com.pl/?action=oferta&fid=sme&L0=sme&L1=akc&of=15




  • Like 1

Share this post


Link to post
Share on other sites

>>> Filwoj

To zależy co chcesz jeszcze zrobić i co już w nim poprawiłeś.

Zaczynając od głowicy która jest na fotce razem z oryginalnym złączem.

Luz pomiędzy tymi elementami jest tak duży że dodając brak kąta prostego headshella powstaje spora odchyłka od poziomu do góry. Dlatego zdecydowałem się na wymianę gniazda pozyskanego z jakiegoś dawcy przy okazji zmieniłem kabelki sygnałowe można kupić z metra lub na wymiar jako komplet cena zależy od producenta i sprzedawcy. Sama wymiana polega na wykręceniu małej śrubki trzymającej gniazdo w rurce ramienia a która znajduje się w dolnej części za nakrętką gniazda. Samo gniazdo czasami jest dodatkowo przyklejone klejem i aby je usunąć trzeba użyć sporej siły. Najlepszym sposobem jest delikatne kręcenie gniazdem wraz zamontowanym headshellem prawo /lewo jednocześnie trzymając resztę ramienia. Wiadomo na drugim końcu trzeba odlutować kabelki do których przywiązujemy mocną nitkę i wyciągamy kable w stronę gniazda. Nitka posłuży nam za pilota do ponownego montażu okablowania. Ja dodatkowo na końcu rurki wykonałem pilnikiem typu płaski iglak poprzeczne nacięcie gdzie śruba mocuje gniazdo celem uzyskania możliwości korekty pionu prowadzenia igły. Po takiej wymianie możemy zakupić nowy headshell. Ja zastosowałem Ortofonia jego waga to 9,4g jest lżejszy od Foniki. Może ktoś podać jej wagę?



http://www.rcm.com.pl/?action=oferta&fid=sme&L0=sme&L1=akc&of=15

A gdzie kupiłeś ten uchwyt Ortofona? Możesz zamieścić link do strony?

Share this post


Link to post
Share on other sites

Pewnie akcesoria meblarskie typu pompony przyklejane do szuflad by tlumily uderzenia i stuki przy zamykaniu. Ale sam jestem ciekaw o ktory produkt 3M chodzi.


"Life is too short for boring HiFi..."

Share this post


Link to post
Share on other sites

Może ktoś mi napisze, tak na babski rozum,jak wymienić smar w mechanizmie opuszczania ramienia? Please!:)

Share this post


Link to post
Share on other sites

>>> kangie

Stopery są to wkłady do osłony słuchu przed hałasem wykonane z gęstej pianki.

Pochłaniają bardzo dobrze drgania fal dźwiękowych.



Może ktoś mi napisze, tak na babski rozum,jak wymienić smar w mechanizmie opuszczania ramienia? Please!:)

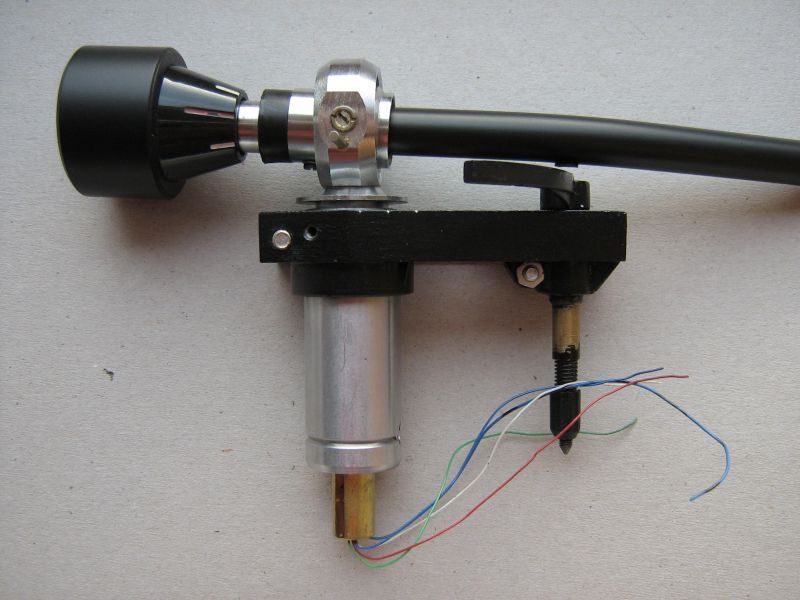

Samo zdjęcie windy jest bardzo proste bo trzymana jest tylko przez nakrętke z tworzywa sztucznego. Nakrętka w kształcie czopka widoczna na foto. Po jej odkręceniu można wyjąć płozę windy do góry. Trudniej jest dostać się do tej nakrętki bo dostęp jest ograniczony przez mechanikę napędu ramienia. Ale mając odpowiednie narzędzia jest to wykonalne.



Share this post


Link to post
Share on other sites

Spoko, dzięki. Mamy tego tysiące szt. w firmie. Oczywiście nie wyniosę, bo etyka nie pozwala mi na takie zachowanie :)


"Life is too short for boring HiFi..."

Share this post


Link to post
Share on other sites

Też mam takie stopery, ale nie byłem pewien,że o nie chodzi.Dzięki!

Share this post


Link to post
Share on other sites

Waga headshella Foniki wraz z wkładką AT95E wynosi 14g( według wagi kuchennej).Od tego trzeba odjąć ciężar wkładki ( 5,7g) to będzie 8,3g.

Edited by paul_67

Share this post


Link to post
Share on other sites

Fajnie, że powstał wątek gdzie można podyskutować na spokojnie o rodzimym szczycie techniki.



Czy wiecie może jaka jest odległość pivot-spindel w Danielu i masa efektywna jego ramienia?

Share this post


Link to post
Share on other sites

Waga headshella Foniki wraz z wkładką AT95E wynosi 14g( według wagi kuchennej).Od tego trzeba odjąć ciężar wkładki ( 5,7g) to będzie 8,3g.



To albo Fonika robiła headshelle o różnej wadze i pisząc wcześniej że headshell Ortofona jest lżejszy, to się myliłem, ale trzymając w ręku jeden i drugi takie miałem wyraźne odczucie.

Od pomiaru trzeba odjąć jeszcze wagę śrub.

Share this post


Link to post
Share on other sites

No i warto dodać z jaką dokładnościa został pomiar przeprowadzony. Narzędzie pomiarowe - waga kuchenna to już wiemy, ale różne te wagi są ;)


"Life is too short for boring HiFi..."

Share this post


Link to post
Share on other sites

Więc dlatego nie omieszkałem wspomnieć o tyn fakcie:)

Rzeczywiście headshell Foniki jest krzywy i przydałoby się go czym zastąpić.Zastosowany przez kolegę model Ortofona jakoś nie pasuje mi do stylistyki Daniela.Raczej skłaniałbym się do czegoś takiego http://allegro.pl/headshell-wkladki-gramofonowej-czarny-przewody-i3140434625.html

ale ten znowu może być za lekki.Co o tym myślicie?

Share this post


Link to post
Share on other sites

Moim zdaniem to kolejny koszmarek zaraz po oryginale. Mocno zresztą nawiązuje stylistyką do pierwotnego koszyczka. Headshell Ortofon'a pasuje idealnie IMO. Zdaję sobie sprawę, że może ktoś mieć wątpliwości czy warto wydać na taką pierdołę do tego gramofonu grubszą kasę. Ja akurat dobrze się z tym czuję tym bardziej, że jestem też wzrokowcem i niebieski headshell pasuje idealnie do wyświetlacza Advance Acoustic. No i lepiej brzmi niebieski niż czarny, biały czy czerwony.

;)



Pozdrawiam.

Share this post


Link to post
Share on other sites

Moim zdaniem to kolejny koszmarek zaraz po oryginale. Mocno zresztą nawiązuje stylistyką do pierwotnego koszyczka. Headshell Ortofon'a pasuje idealnie IMO. Zdaję sobie sprawę, że może ktoś mieć wątpliwości czy warto wydać na taką pierdołę do tego gramofonu grubszą kasę. Ja akurat dobrze się z tym czuję tym bardziej, że jestem też wzrokowcem i niebieski headshell pasuje idealnie do wyświetlacza Advance Acoustic. No i lepiej brzmi niebieski niż czarny, biały czy czerwony.

;)



Pozdrawiam.

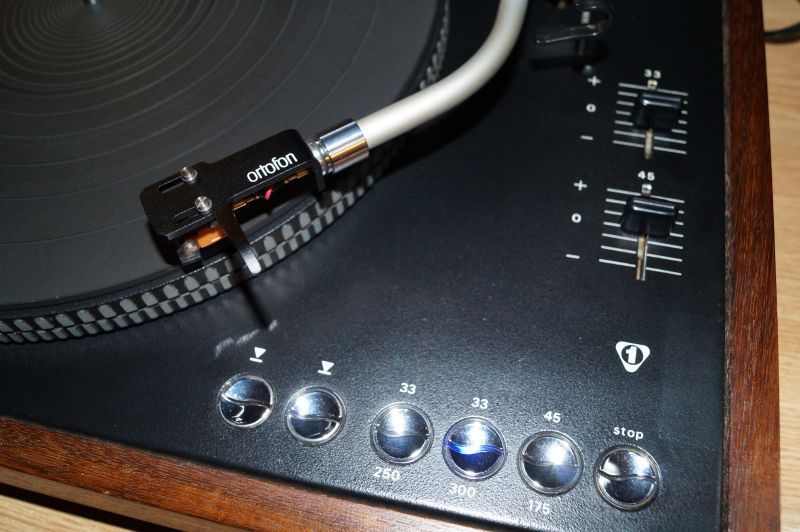

A ja właśnie zamówiłem do swojego Daniela headshell Ortofona :-) Z wkładką Ortofon 2M Red będzie wyglądać super. Może powiniem kupić w takim razie czerwoną, ale kupiłem czarną, bo najlepiej bedzie współgrać z resztą. Pozdrawiam :-)

Edited by Nikonowiec

Share this post


Link to post
Share on other sites



No gusty są różne i nie ma co w zasadzie dyskutować. Ja już mam to z łebka i wyraziłem tylko swoją opinię.



Możesz zresztą porównać (mam jeszcze starsze fotki).









Moim zdaniem różnica wizualna kolosalna.





A ja właśnie zamówiłem do swojego Daniela headshell Ortofona :-) Z wkładką Ortofon 2M Red będzie wyglądać super. Może powiniem kupić w takim razie czerwoną, ale kupiłem czarną, bo najlepiej bedzie współgrać z resztą. Pozdrawiam :-)



Dobry ruch.

;)



Pozdrawiam.

Edited by qqrydza

Share this post


Link to post
Share on other sites

http://img22.otofotki.pl/obrazki/wf648_DSC02555.JPG



No gusty są różne i nie ma co w zasadzie dyskutować. Ja już mam to z łebka i wyraziłem tylko swoją opinię.



Możesz zresztą porównać (mam jeszcze starsze fotki).









Moim zdaniem różnica wizualna kolosalna.



Pozdrawiam.

Patrząc tylko po zdjęciach to ja wybieram wersję 2 :-) Jakość wykonania połączeń to niebo i ziemia z tym starym polskim koszyczkiem :-)

Share this post


Link to post
Share on other sites

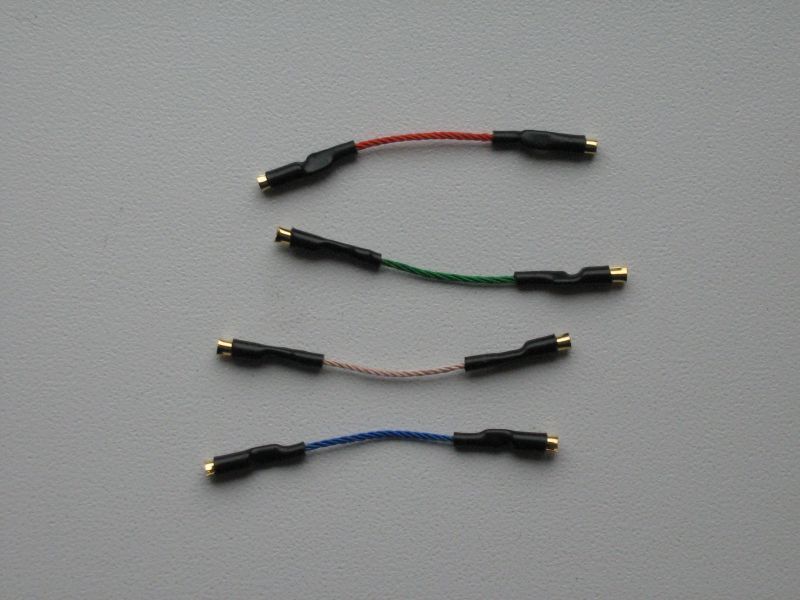

Koszyk Ortofona na żywo wygląda i prezentuje się znacznie lepiej niż na fotkach, jego zaletą są kabelki i naprawdę świetne konektory + złącze. Kupiłem jakiś czas temu kabelki Sumiko HL-29 taki badzie że wylądowały w śmietniku. Zrobiłem też dziś pomiar koszyka Ortofona + AT120 na wadze sklepu Castorama wynik 16g – wkładka 6,5g = 9,5g tyle jest na opakowaniu Ortofona czyli waga podana jest z śrubami.
