Nad pcb jeszcze myślę. Chyba zrobię ja tak, aby można było podzielić na dwie części w zalezności od potrzeby obsłużenia XLR i nie. Bo razem z obsługą wyjść z XLR/RCA wychodzi dość spora w długości ok. 250mm.

[zephyr]

Jarek - jak już pracujesz nad selektorem to oprócz selektora wejściowego może warto by jeszcze dorobić selekcję wyjścia - coś czego bardzo brakuje mi w VolcanO (wybór np. out1 - dla końcówki mocy, out2 - dla wzmacniacza słuchawkowego)

[jarekt]

Również jestem zainteresowany selektorem.

[jar1]

Jarek - jak już pracujesz nad selektorem to oprócz selektora wejściowego może warto by jeszcze dorobić selekcję wyjścia - coś czego bardzo brakuje mi w VolcanO (wybór np. out1 - dla końcówki mocy, out2 - dla wzmacniacza słuchawkowego)

Selektor jest ograniczony sterownikiem, więc dużej dowolności nie ma. Mozliwe jest obsłuzenie dwóch wyjść RCA i XLR.

Można jedno z nich wykorzystać do słuchawek.

[pittt]

Wejścia i wyjścia na pcb planujesz na "przewodach" (wg mnie lepsze) czy lutowane w płytkę, gotowe gniazda? pomysł z wyborem xlr/bez jest bardzo dobry.

[artw]

przy przełączaniu masy mogą być stuki,walczysz z tym jakoś?

[jar1]

przy przełączaniu masy mogą być stuki,walczysz z tym jakoś?

Po to są oporniki przy wejściach. Taki selektor używam od lat i nie jest to problem. Głośniej stukają przekaźniki ;)

[januss73]

Selektor jest ograniczony sterownikiem, więc dużej dowolności nie ma. Mozliwe jest obsłuzenie dwóch wyjść RCA i XLR.



Są takie kostki PCF8574. Dwa piny procka na i2c i obsługujemy w sumie 8 wejść i wyjść, jeden dodatkowy pin na adres i można obsłużyć w sumie 16 wejść i wyjść. Przy dodatkowym pinie na adres 32 o ile się nie mylę.

[jar1]

No to nie ma problemu, jakby ktoś sobie chciał rozszerzyć funkcjonalność.

[jar1]

Płytka będzie, mniej więcej, taka:





Biała linia na wklejonym rysynku określa miejsce ewentualnego podziału płytki na części wejściową i wyjściową.



Płytka będzie, mniej więcej, taka:





Biała linia na wklejonym rysynku określa miejsce ewentualnego podziału płytki na części wejściową i wyjściową.



Jeśli macie jakieś uwagi, to proszę w miarę szybko..

[jar1]

Na płytce zaznaczone sa gniazda wejsciowe i wyjściowe. Można od razu je wlutować albo nie, a wejścia z pcb podłączyć do gniazd na płycie tylnej, tak, jak komu pasuje.

[grip]

Jarku, jakie konkretnie przekaźniki polecasz do tego projektu?

[jar1]

Jarku, jakie konkretnie przekaźniki polecasz do tego projektu?

AZ850P2-5, takich używam.

bistabilne, dwucewkowe, podwójne, 5V w DIP10

Edytowane 1 Marca 2014 przez jar1

[woldo4]

Jakie są ew.skutki braku przekaźnika R1,Jest on konieczny?

[grip]

Te AZ850P2-5 mają sporą rezystancję styków w porównaniu np. do prawie 2 x droższych Omronów. Czy takie różnice jak 70mohm i 50mohm, czy nawet 30mohm stanowią słyszalną różnicę w torze audio, Czy może nie warto się tym w ogóle przejmować?

[jar1]

Jakie są ew.skutki braku przekaźnika R1,Jest on konieczny?

W sterowniku pełni on rolę odłączenia masy od pinu oznaczonego VIN zaraz po zaniknięciu zasilania. To zadziałanie przekaźnika jest szybsze od spadku zasilania mikrokontrolera a wysoki poziom na VIN powoduje natychmiastowe odłączenie wejść i wyjść - na przekaźniki podany zostanie sygnał Reset. Dzięki temu końcówka mocy nie jest narazona na niekontrolowane zakończenie pracy pre w postaci "gwizdów" i stuków.

Te AZ850P2-5 mają sporą rezystancję styków w porównaniu np. do prawie 2 x droższych Omronów. Czy takie różnice jak 70mohm i 50mohm, czy nawet 30mohm stanowią słyszalną różnicę w torze audio, Czy może nie warto się tym w ogóle przejmować

Nie ma żadnego przeciwskazania, by stosować przekaźniki wedle własnego uznania, byle konstrukacja ich była jednakowa.

Ja, osobiście nie widziałem dotąd potrzeby. Pamiętajmy, że same połączenia lutowane to tez kilkanaście-kilkadziesiąt mohm, kable i ścieżki, gniazda to te same rzędy wielkości. Przy opornościach wejściowch rzędu 10k ja sie tym nie zbytnio przejmuję.

[pittt]

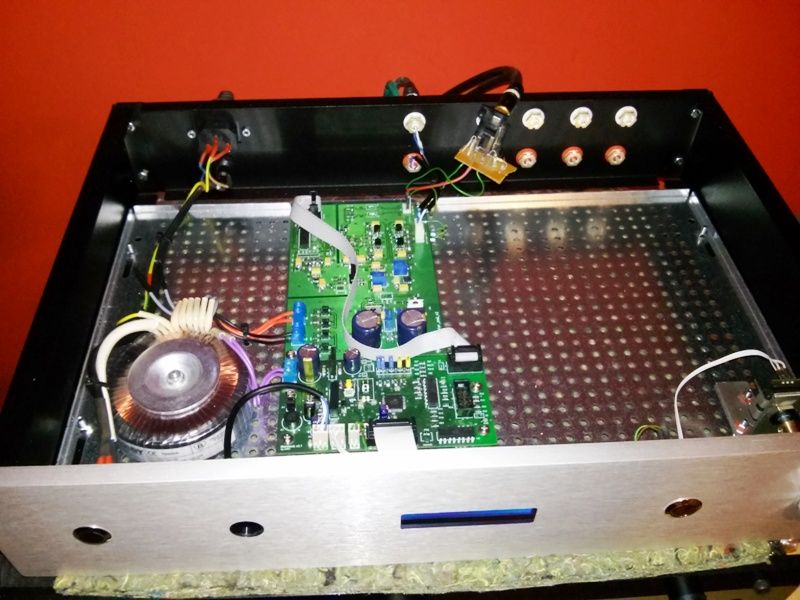

Moja wersja "ewaluacyjna" sterownika, kiepskie zdjęcia.



Co do przekaźników, dobrą alternatywą są NEC EA2-5T, nawet tańsze od tych Zettlerów:)



PS. Jarku, kiedy chcesz dawać selektor do zakładu?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość]

pittt a jak to gra?

i szacun, szybki jesteś :)

wygląda przyzwoicie :)

aż się prosi o selektor do tak ładnej obudowy

[januss73]

Jeśli macie jakieś uwagi, to proszę w miarę szybko..

Nie wstawiasz clamp-diód przy przekaźnikach? ULN'a pewnie nie uszkodzi, ale może bruździć prockowi.

[jar1]

Rzeczywiście pittt śmiga jak messerschmitt :)

Przypominam, ze sporo w dźwięku zależy od miejsca, gdzie połączy się masę audio do obudowy. Warto eksperymentować.



PCB do selektora prawdopodobnie zamówię jutro - też wersję próbną najpierw.



Nie wstawiasz clamp-diód przy przekaźnikach? ULN'a pewnie nie uszkodzi, ale może bruździć prockowi.

Nie wstawiasz clamp-diód przy przekaźnikach? ULN'a pewnie nie uszkodzi, ale może bruździć prockowi.

ULN2803A je mają.

[pittt]

Z masą do budy poeksperymentuję już z selektorem na pokładzie :) Tak się zastanawiam na ile potrzebne jest odłączanie masy przy wejściach (tak dźwiękowo) - mało kto (z firm komercyjnych) bawi się w takie rozwiązania a brak dodatkowych przekaźników uprościłby selektor... Wiadomo, ewentualne pętle masy pomiędzy różnymi źródłami itp, ale sprawdzałeś opcję bez odłączania masy? Kurcze, te XLRy na pcb nie za bardzo mi pasują ;)



Jarku, jak rozumiem to układ sterownika daje reset na przekaźniki selektora zanim zaniknie napięcie na pga i zrobi się "łubudubu" na wyjściu?



Jak gra? Lepiej od mojego pre na opampach i potku Alpsa - jest lepszy bas i lepsza przestrzeń, musi to pograć by można było coś więcej napisać. Nabieram powoli ochoty na wywalenie kondów ze sprzężenia w końcówach (do masy) i zostawić tylko jeden na wejściu ;)

Edytowane 3 Marca 2014 przez pittt

[jar1]

Z masą do budy poeksperymentuję już z selektorem na pokładzie :) Tak się zastanawiam na ile potrzebne jest odłączanie masy przy wejściach (tak dźwiękowo) - mało kto (z firm komercyjnych) bawi się w takie rozwiązania a brak dodatkowych przekaźników uprościłby selektor... Wiadomo, ewentualne pętle masy pomiędzy różnymi źródłami itp, ale sprawdzałeś opcję bez odłączania masy? Kurcze, te XLRy na pcb nie za bardzo mi pasują ;)



Zrobiłem ją tak uniwersalnie, bo spora część ludzi potrzebuje to dla układów symetrycznych.

Dzięki temu, ze część wejściowa i wyjściowa mogą być fizycznie oddzielone moża je zmontować oddzielnie, np, jedną nad drugą i zajmują mniej miejsca. Można też zupełnie zrezygnować z części wyjściowej a do wzmacniacza wstawić jedynie obsługę wejść - to jeśli selektor miałby być wbudowany do końcówki mocy.



Jeśi nie chce się XLRów, wystarczy ich nie montować wraz przekaźnikami je obsługującymi. Reszta będzia działać.

Używam rozłączanych wejść od dłuższego czasu i uważam, że nie jest to bez sensu. Masą audio płyną wszelkike prady wyrównawcze pomiędzy urządzeniami - różne potencjały mas tym skutkują. To jeden z powodów pogorszenia dźwięku i doprowadza, że przy porównywaniu urządzeń między sobą dostajemy często wynik uśredniony. Masa w audio to jedna z najważniejszych rzeczy, o jakie trzeba stale walczyć i dbać. Tak, przynajmniej, ja uważam.

Ale, jeśli komuś nie odpowiada, może zamiast przekaźników do połączeń masy wstawić zwory i po bólu. ;)

Jarku, jak rozumiem to układ sterownika daje reset na przekaźniki selektora zanim zaniknie napięcie na pga i zrobi się "łubudubu" na wyjściu?

Tak.

Nabieram powoli ochoty na wywalenie kondów ze sprzężenia w końcówach (do masy) i zostawić tylko jeden na wejściu ;)



Ja tak mam, ale myślałem, ze efekt będzie jakiś znaczący, a nie był. Istotniejsza i bardziej słyszalna jest jakość kondensatora wejściowego.

Edytowane 3 Marca 2014 przez jar1

[jar1]

PCB cała ma długość ok. 250mm

Można ją podzielić (przeciąć) na dwie części, wejścia i wyjścia o długościach min. odpowiednio ok. 156mm i 86mm.

[jar1]

Istnieje również możliwość projektu dla płytki uproszczonej - bez xlr czyli 4 wejścia i np. 2 wyjścia o mniejszych wymiarach. Pytanie, czy warto się w to bawić. Jakie są wasze preferencje?

[grip]

xlr - jest ok!

[pittt]

Jeśli by ci się chciało, to ja owszem - jestem chętny na taką wersję w 2 kopiach :)

Myślę, że raczej większość nie będzie się bawiła w xlr-y...

[jeremy]

Myślę, że raczej większość nie będzie się bawiła w xlr-y..

Tylko dlatego ze ty nie będziesz ?

Ja będę, i choćby jako opcja, to bardzo bym sobie życzył aby takowa była.

Jarek czerpie pomysły z dobrych źródeł, a to przekłada się na przemyślany i logicznie spójny projekt, i niech już tak zostanie ...

[koluszkin]

Myślę, że raczej większość nie będzie się bawiła w xlr-y...



Póki co to większość jednak będzie bawiła się w XLR'y, ja również :)

[pittt]

Było pytanie, więc odpowiedziałem a w zamówieniu byli tacy, co zamawiali pojedyncze komplety - stąd mój domysł. Najprościej zrobić "tradycyjną" listę i się okaże, zacznę więc:



btw, jeremy - na co ci xlr, skoro zamawiałeś pojedynczy komplet ;)





Lista pcb selektora:



1. pittt - 2xRCA

Edytowane 4 Marca 2014 przez pittt

[jar1]

Kombinuję nad trzema wersjami:

1. Pełna, z XLRami - ta, jaka już tu prezentowałem

2. Wersja RCA RCA - 4 wejścia z odłączanymi masami 2 wyjścia RCA. Trochę mniejsza od poprzedniej

3. Wersja mini - 4 wejścia RCA bez rozłączania masy i 1/2 wyjścia RCA. Ta wersja byłaby najmniejsza.



Z tym, że na razie nie przewiduję róznych programów dla sterownika w zależności od wersji. Dlatego drugie wyjście RCA będzie opisane na wyświetlaczu jako XLR ;)



Takie okrojone wersje też mi się mogą przydać ;)

Edytowane 4 Marca 2014 przez jar1
