Zakładam wątek, który ( mam nadzieję ) się rozwinie.



Co jest potrzebne do wykonania pomiarów w pokoju?



1. Laptop. Dlaczego laptop a nie np. PC stacjonarny ? dlatego, że potrzebujemy zasilania z baterii ( aby odseparować się od zakłóceń z sieci elektrycznej, które mogą fałszować pomiary ). W moim przypadku będzie to Samsung NP550P7C:


2. System Operacyjny - Jakie Systemy obsługują Program do pomiaru akustyki? (podane jest zapewne na stronie producenta programu). Ja będę korzystał z Windows 7 64 bit.


3. Zewnętrzna Karta Muzyczna USB. Dlaczego Zewnętrzna ? Ponieważ wyeliminujemy wówczas zakłócenia generowane przez układy elektroniczne laptopa. Poza tym Karta muzyczna posiada znacznie lepsze parametry dla wejścia mikrofonowego ( odstęp sygnału od szumu ) niż wbudowane w laptopa wejście MIC. Karta powinna być zasilana z portu USB ( bez zewnętrznych zasilaczy - powód taki sam jak dla laptopa ). Będzie się to przekładało na rezultaty pomiarów.



Karty Muzyczne zasilane przez USB dobrej jakości:

1. Audiotrak Maya U5 - cena ( allegro ) 160zł


2. U mnie będzie Audiotrak Prodigy Cube. Cena ( allegro ) 320zł - W przypadku tej karty odpada problem instalowania sterowników urządzenia. Podłączamy kabel i karta jest gotowa do pracy.


4. Mikrofon Pojemnościowy o charakterystyce dookolnej. Dookolnej, ponieważ mikrofon musi zbierać informacje z całego pokoju. tzn dźwięk bezpośredni z kolumny + dźwięki odbite od ścian , podłogi i sufitu.



Mikrofony dostępne w Polsce:



1. Nady CM-100 - cena (allegro) - 200zł + wysyłka


2. Behringer ECM8000 - cena (allegro) - 230zł


Podobno - można używać również mikrofonów kalibracyjnych ( audyssey ) od amplitunerów kina domowego ( łatwiej na pewno pożyczyć taki mikrofon od znajomych mających kino domowe ). Ja będę używał mikrofonu od amplitunera ONKYO.

5. Program ''Room EQ Wizard'' ( jest darmowy ) w skrócie nazywany często REW. Program dostępny jest na stronie domowej ( po wcześniejszym zarejestrowaniu się ) :

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) oraz na portalu chomikuj.pl.




Ściągamy program ( u mnie jest to wersja 5.01 ) i przechodzimy do jego instalacji na laptopie:

Na tym na razie kończę - proszę o sprostowanie tego co napisałem.

Link to comment
Share on other sites

Przyznam, że jest tego całe mnóstwo na internecie. Powoli próbuję się zapoznać. Postanowiłem jednak założyć osobny wątek gdzię będę w razie potrzeby pytał o rzeczy, które są dla mnie niejasne.



Mikrofon kalibracyjny od amplitunerów kina domowego ( większość wygląda podobnie ) można kupić często za około 50zł/100zł na allegro. Jak już pisałem - łatwo też będzie go pożyczyć od kogoś znajomego. Do ''domowych pomiarów'' powinien się sprawdzić bardzo dobrze skoro powstał właśnie w takim celu :-)




Przykładowy link do Allegro. Mikrofony po 75zł:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Dodam jeszcze. Aby można było zainstalować i uruchomić program REW na laptopie --> należy wcześniej zainstalować ( jeśli się nie ma ) ''Środowisko dla programów napisanych w języku Java'' - czyli ''Java SE 7 Runtime Environment'' w skrócie JRE ( darmowe ):



Link poniżej. Po prawej stronie jest ( w szare pole ) prostokącik ''Linki Bezpośrenie'' - używamy aby pobrać JRE bez korzystania ze specjalnych asystentów pobierania ( odpada ryzyko zainstalowania śmieci - np. toolbarów )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Instalacja programu REW jest szybka i bezproblemowa.



1. Odpalamy plik instalatora i pojawi się okno w wyborem ścieżki docelowej instalacji. Wybieram domyślną --> klikamy ''Install Now'':






2. Pojawi się okienko z informacją, że REW został pomyślnie zainstalowany --> klikamy ''OK''






3. Wyskoczą 3 okienka jednocześnie. Angielski znam na poziomie przedszkola. W pierwszym oknie usuwam dla pewności 2 ptaszki żeby nie utrudniać sobie życia i klikam ''cancel'' ( program pyta czy chcemy aby aktualizował się przy uruchomieniu i czy chcemy być testerem wersji rozwojowych ''beta'' ) --> drugie okienko to ''pomoc'' - ale tylko w j.angielskim nafaszerowanym mało spotykanym słownictwem ;-) zamykam żeby się nie załamać na samym początku ;-) [x].






4. Zostaje okienko zainstalowanego programu REW:






Czyli mamy zainstalowany program + skompletowane ( prawie ) wszystkie niezbędne rzeczy do przeprowadzenia pomiarów.



Dalej --> Oglądamy 4 bardzo dobre filmiki na YouTube, na których jest bardzo ładnie pokazane --> Jak wykonać kalibrację karty muzycznej ( stworzyć plik kalibracyjny ) przed rozpoczęciem pomiarów akustyki.







Pytanie: Audiotrak Prodigy Cube posiada ''Line Out'' w postaci 2xRCA. Więc rozumiem, że mam zrobić pętlę takim kablem ?




Link to comment
Share on other sites

Zajefajny temat. Tylko dlaczego nie ma kontynuacji???? Więcej proszę!!!!



Na razie są 2 powody:



1. Czekam na odpowiedź ( zadałem pytanie ''testowe''pod koniec poprzedniej wypowiedzi )

2. Wątek się rozpada ( giną grafiki ) więc nie wiadomo czy warto się tu wywnętrzać :-)



Monologu niestety nie będę prowadził - bo nie jestem fachowcem w tej dziedzinie.

Edited by Z3RO7OO
Link to comment
Share on other sites

2. Wątek się rozpada ( giną grafiki ) więc nie wiadomo czy warto się tu wywnętrzać :-)

Warto! Warto!

Wiele napisano w temacie pomiarów, ale nigdy step by step. Warto kontynuować wątek chociażby dla tych, którzy nie są specjalistami. Prędzej czy później specjaliści przejmą liderowanie.....

Link to comment
Share on other sites

  • 2 weeks later...

Ok. Dzisiaj skalibrowałem kartę. Czyli zrobiłem to co pokazują filmiki.



1. ''Panel Sterowania'' --> ''Sprzęt i Dźwięk'' --> ''Dźwięk''. Wybieramy kartę USB jak domyślną w zakładkach [Odtwarzanie][Nagrywanie] i ustawiamy suwaki na max + Wyłączamy dźwięki systemowe w zakładce [Głośność]

2. W karcie USB łączymy kablem wejście mikrofonowe z wyjściem liniowym karty - Czyli karta będzie chodziła w tzw ''pętli''.

3. Uruchamiamy REW i zgodnie z instrukcją na filmie wyrównujemy głośność na wejściu z głośnością na wyjściu --> zapisujemy i mamy plik kalibracyjny.



U mnie parametry karty ( Prodigy Cube ) są delikatnie mówiąc ''średnie'' w porównaniu do M-Audio na filmiku. Program pokazuje, że Cube ma 3,3dB spadku przy 40Hz. Wydaje się, że to trochę przegięcie :-/



Jutro będę robił pomiar to coś wkleję. Gratów w pokoju już prawie nie ma - Został tylko pusty regał i szafka wisząca + stelaż od wersalki - nie chce mi się tego rozbierać :-)



Zmniejszyłem maksymalnie poziom wyjściowy z -12dB na -9dB tak aby był akceptowalny margines dla przesterowania karty ( wynik na zielono ). Mam spadek 2,8dB.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited by Z3RO7OO
Link to comment
Share on other sites

Wykonałem kilka pomiarów. Zgodnie z instrukcją na filmikach YT. Pokój prawie pusty ( bez zasłon , dywanów , szafek itd ). Jak wykonać pomiar jest wszystko powiedziane.

Jak zrobić wykresy właściwie też jest na tym filmie. Więc już za bardzo nie ma o czym pisać na razie.

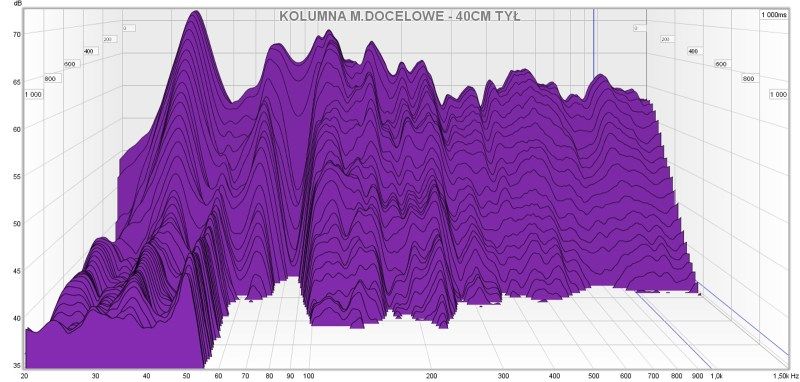

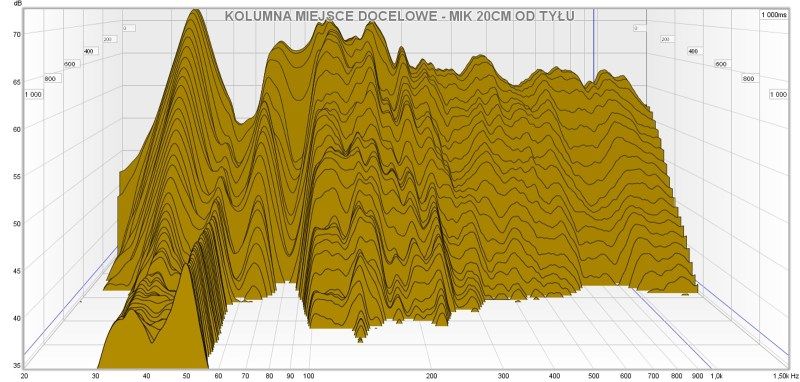

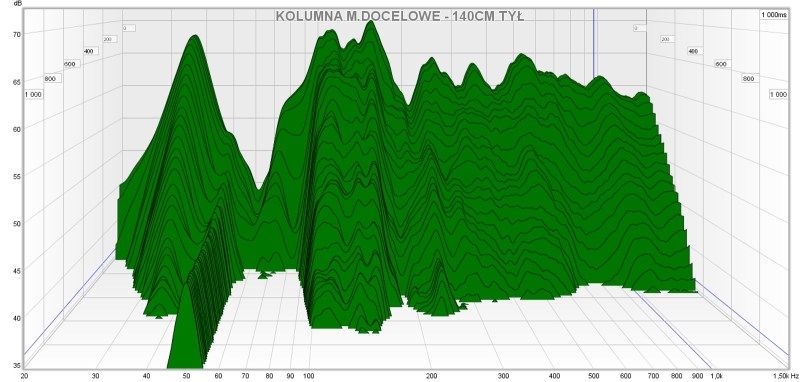

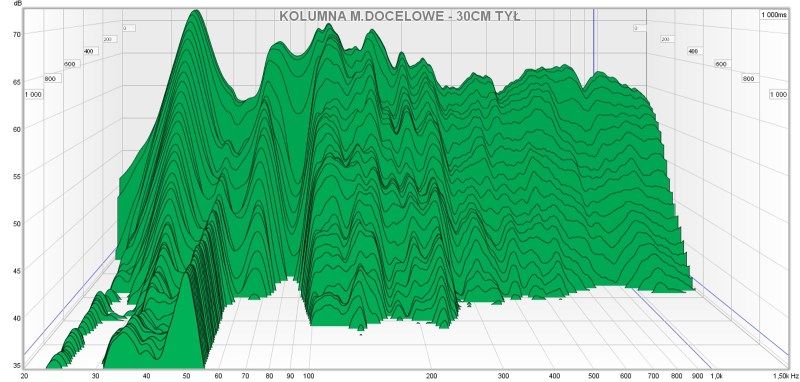

Wykonałem pomiary pustego pokoju - przykładowe: pomiar z kolumną w rogu pokoju + pomiary z kolumną w miejscu docelowym ( odsunięcie mikrofonu od ściany za słuchaczem o 20/30/40/50 cm )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) post-26259-0-24764800-1391192414_thumb.jpgpost-26259-0-94837300-1391192417_thumb.jpgpost-26259-0-49468900-1391192421_thumb.jpgpost-26259-0-99777600-1391192424_thumb.jpg

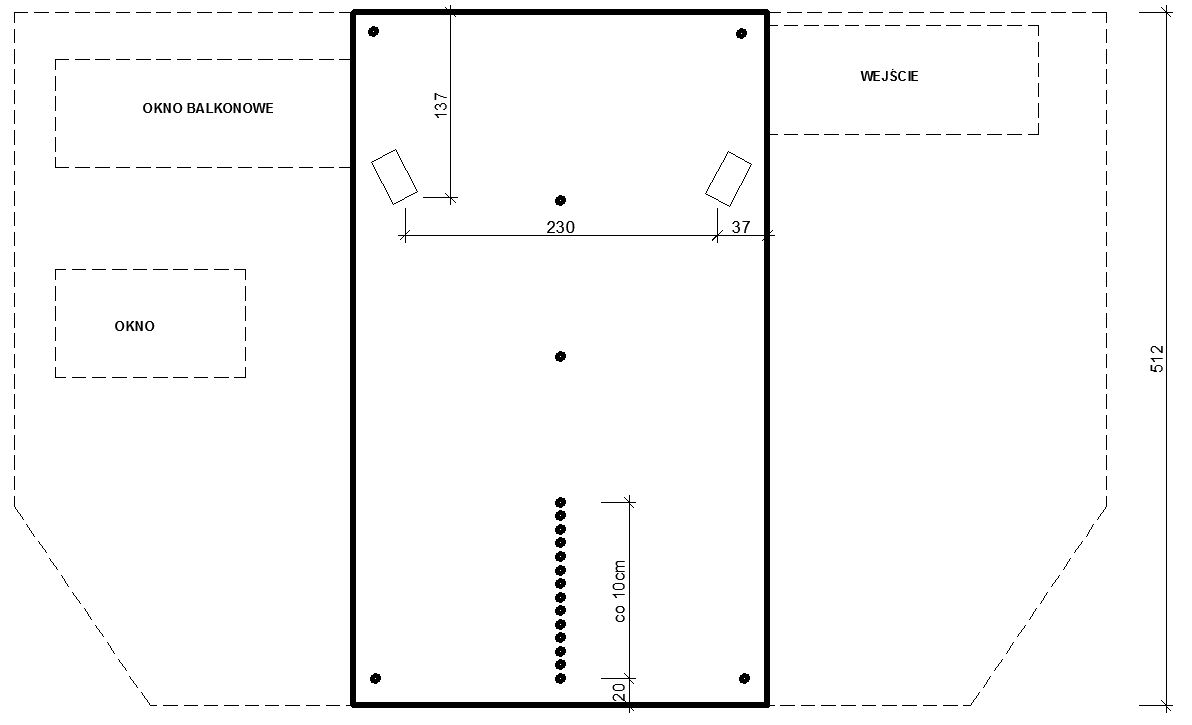

Szkic pokoju - Zaznaczone miejsca ustawienia mikrofonu:

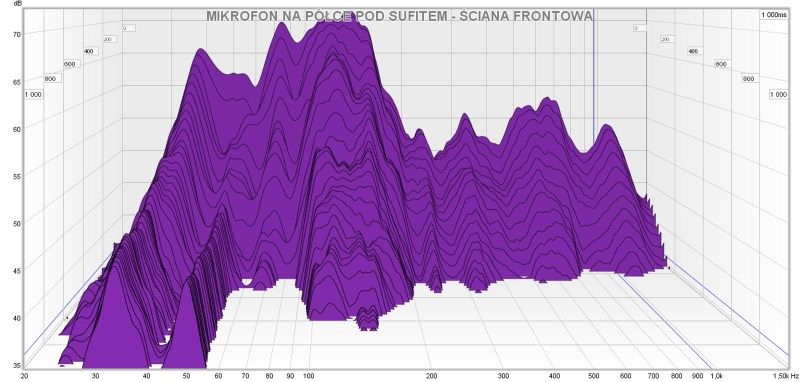

I kolejne pomiary:

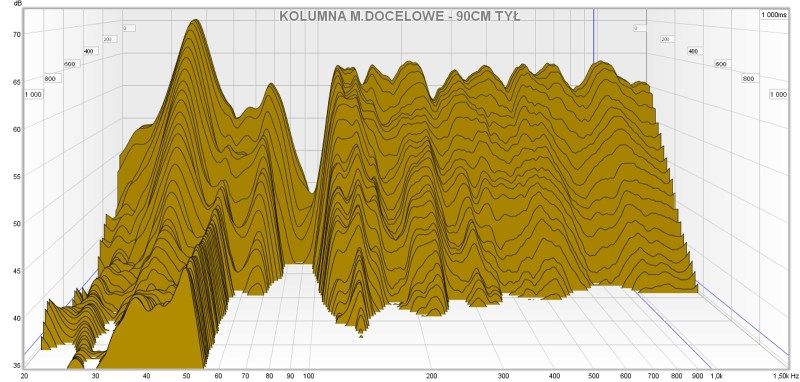

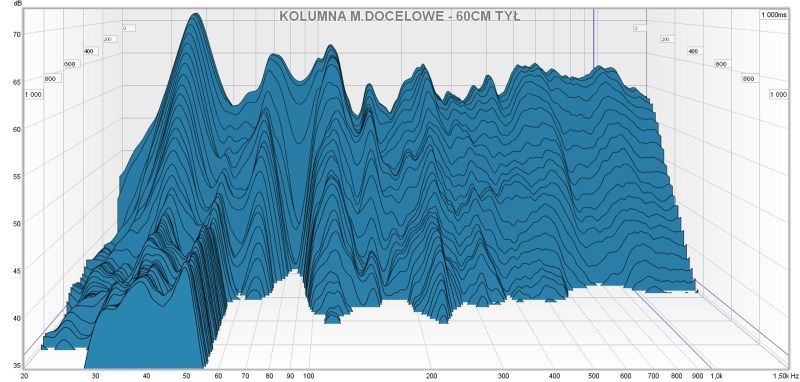

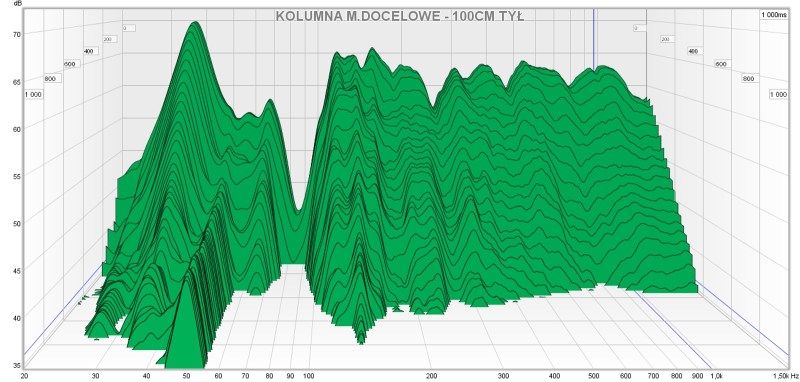

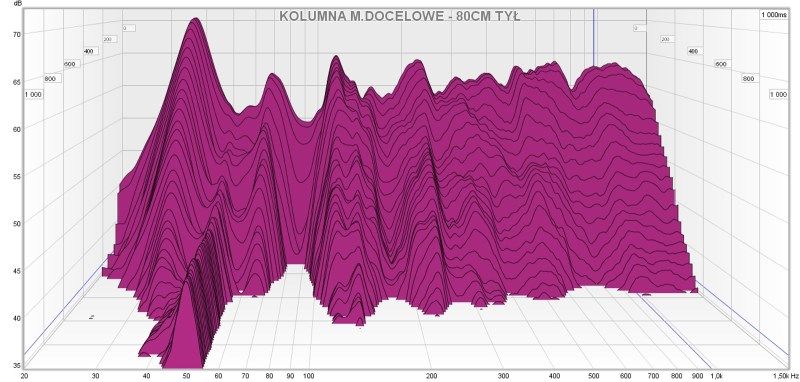

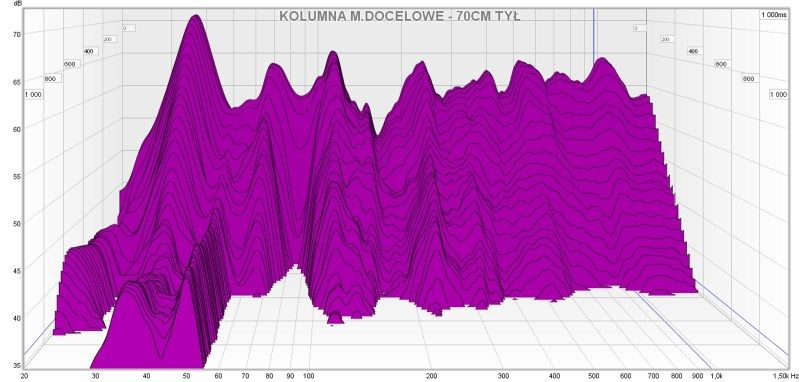

post-26259-0-20698700-1391195193_thumb.jpgpost-26259-0-30481400-1391195198_thumb.jpgpost-26259-0-52200900-1391195202_thumb.jpgpost-26259-0-79775300-1391195206_thumb.jpgpost-26259-0-36711500-1391195210_thumb.jpg

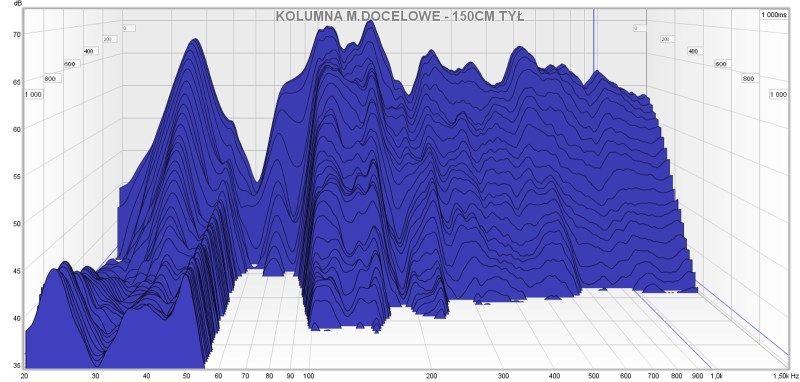

I kolejne:

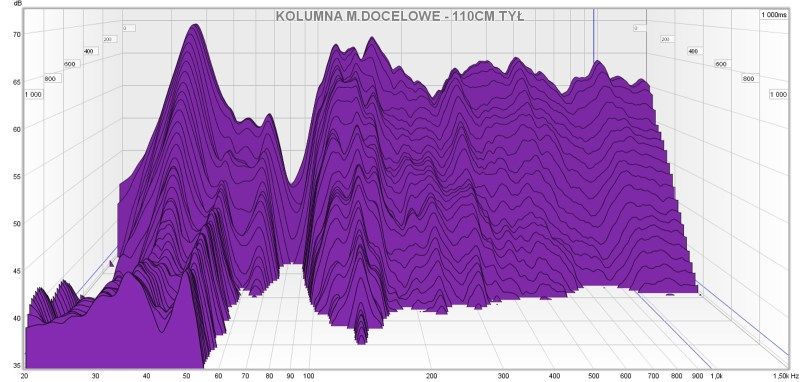

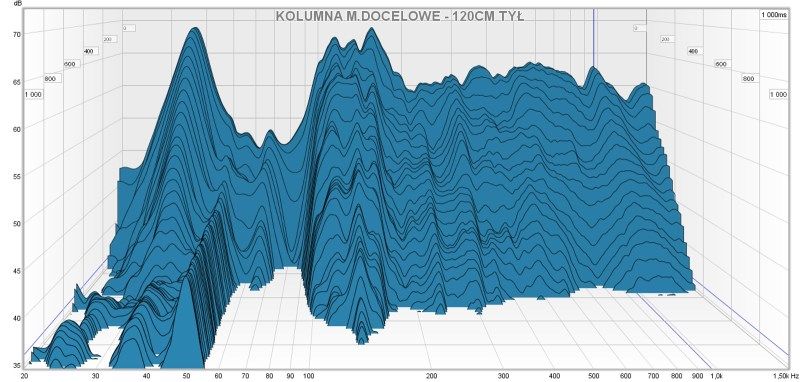

post-26259-0-67740500-1391195332_thumb.jpgpost-26259-0-70482700-1391195337_thumb.jpgpost-26259-0-01335400-1391195341_thumb.jpgpost-26259-0-47309100-1391195345_thumb.jpgpost-26259-0-74639100-1391195348_thumb.jpg



I następne:

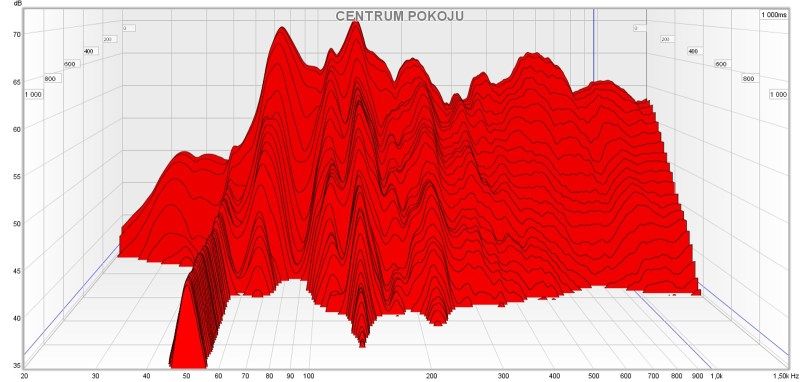

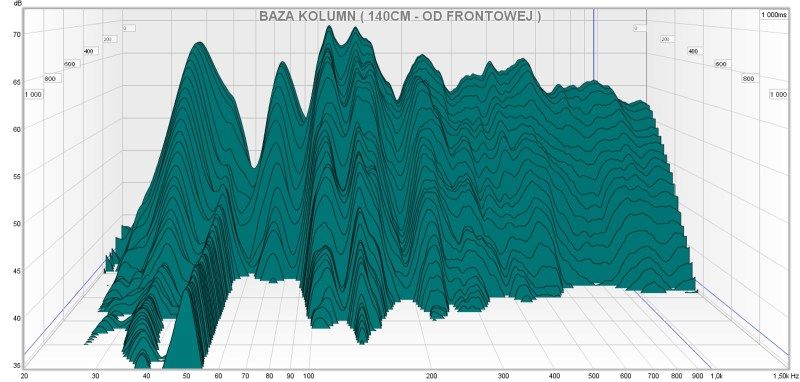

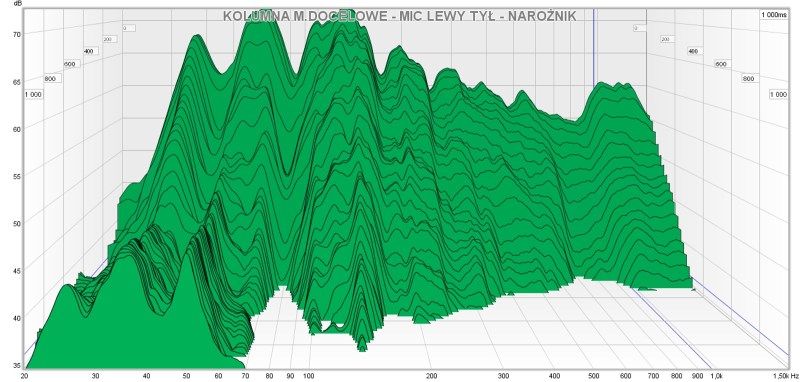

post-26259-0-89305100-1391195468_thumb.jpgpost-26259-0-48664000-1391195472_thumb.jpgpost-26259-0-87577900-1391195475_thumb.jpgpost-26259-0-09565000-1391195479_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited by Z3RO7OO
Link to comment
Share on other sites

Przykładowo - Porównanie gołego pokoju do umeblowanego. Te same ustawienia mikrofonu i sprzętu.



1. Pokój prawie pusty - ( była kanapa bez materaca + pusty regał i półkoszafka )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

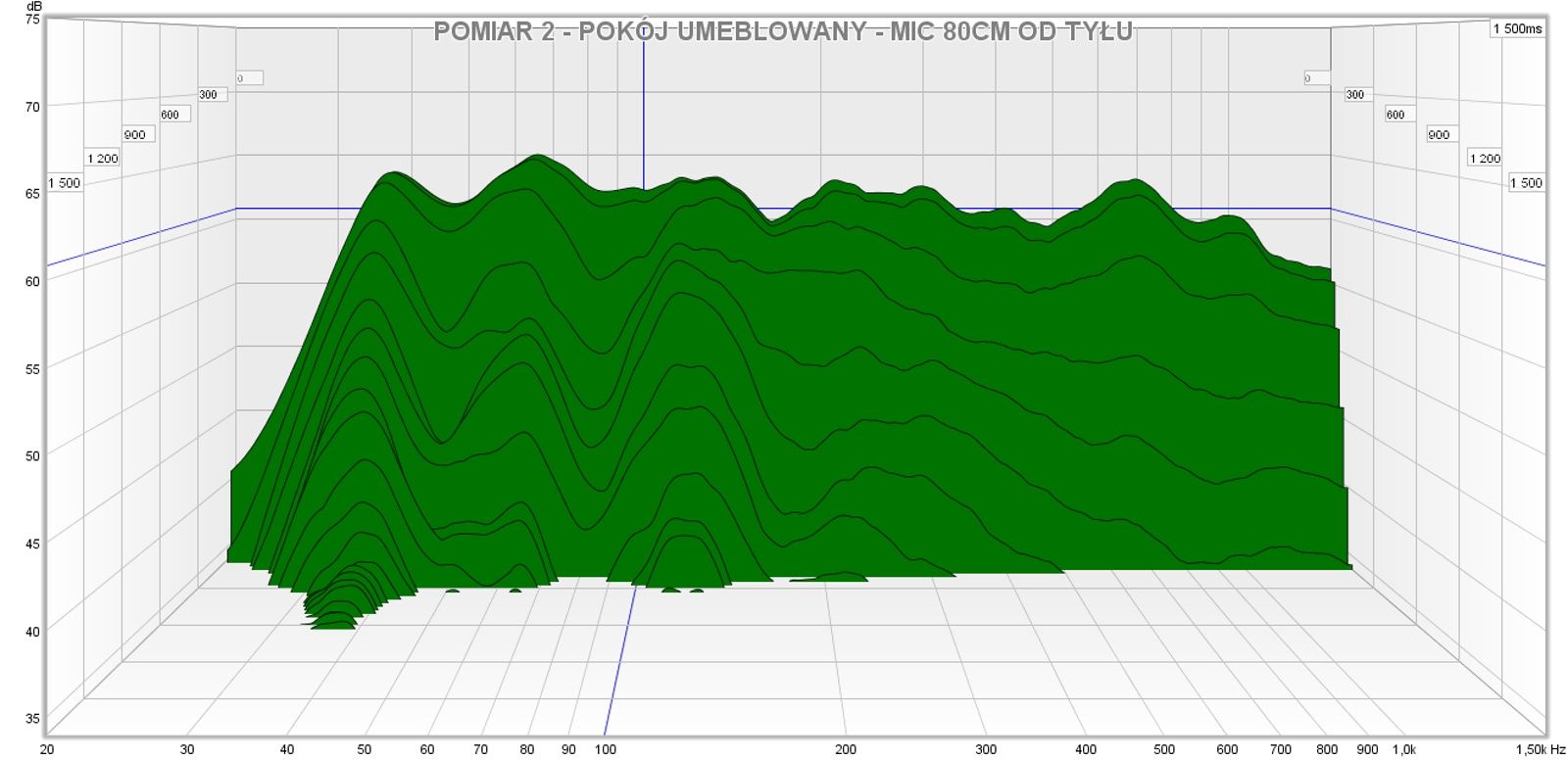

2. Pokój po umeblowaniu. Grube zasłony / tapicerowana kanapa / Dywan / Dużo kwiatów itp - Rozmieszczane w miejscach pierwszych odbić.


Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

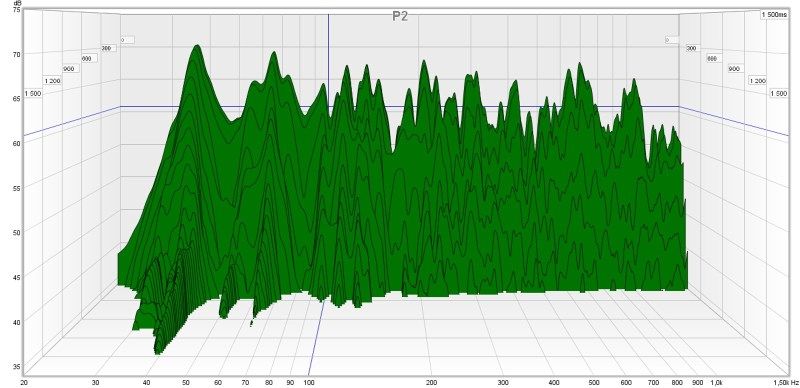

I tutaj jeszcze 1/24 oktawy żeby nie było za ładnie - 1/48 to już było na czarno wszystko zabazgrane

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) post-26259-0-47544300-1391324214_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
