soft start do transformatorów diy


jaskiniowiec

Rekomendowane odpowiedzi

Witam , chciałem wam pokazać soft starcik , dosyć pożyteczny układzik diy .



Soft start jest na triaku , elementami ograniczającymi są rezystory oraz termistory ntc .

Układ wytrzyma rozruch traf rzędu 1,5 kw nawet i więcej .- tego typu układziki pracują w moich klonach .



Układzik można załączać przełącznikiem bistabilnym , przyciskiem mono-stabilnym - wandalo-odpornym , oraz sensorem dotykowym , posiada tez wejście na transoptorze , można wykorzystać to do załączania przez jakiś inny sterownik .



Zrobiłem taki filmik jak to sobie działa , nie wiem czy za dobry , ale pokazuje jak działa taka zabawka .

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

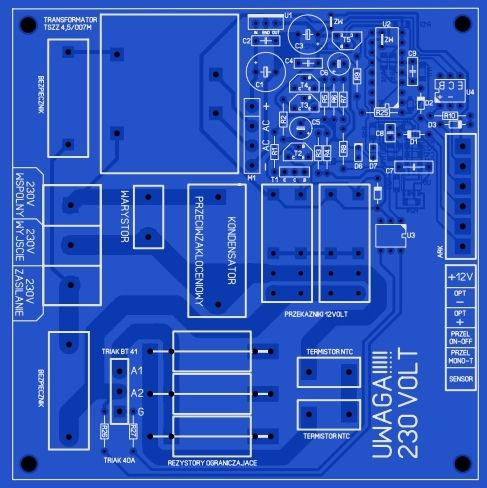

Zrobiłem do tego pcb


Schematu do tego jeszcze nie narysowałem , na razie nie zdążyłem .

Cześć układu jest na elementach przewlekanych, po zalutowaniu tych kilku elementów już można go włączać przełącznikiem bistabilnym , po zalutowaniu części smd sensorem itp .



Jak by ktoś był zainteresowany mogę wam do tego zamówić pcb , koszt powinien oscylować w granicach 20 -25 zł szt zależy od laminatu .

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

ja czymś takim jestem bardzo zainteresowany

- tylko fajnie jak by PCB było mniejsze łatwiej umieścić we wzmacniaczu

- ścieżki mogły by być troszkę grubsze

- przydało by się zastosować takie konektry dwa na wejście dwa na wyjście

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Poprawie troszkę ta pcb , te schemaciki możliwe ze wstawię , jak je narysuje na razie nie potrafię znaleźć na to czasu .

Układzik jest bardzo tani cały ten układzik przełącznika i sensora można złożyć mieszcząc się w 10 zł . plus koszt przekaźników i soft startu .



Jeszcze można w podobny sposób zrobić bardzo proste sterowanie silnika dc za pomocą jednego sensora dotykowego .

W działaniu bardzo proste przyciskasz sensor trzymasz paluch na nim silnik kreci się w lewo następne przyciśniecie powoduje ze kręci się w prawo itp .

Poprzez szybkie dotykanie można sobie wybierać kierunek obrotu .



Mozna to wykorzystać do sterowania silnikiem z potencjometru ,

Zamiast wyprowadzać oski na zewnątrz można sobie przykleić ozdobna blaszkę izolowana od obudowy i reg głośność :)

Jak będę miał trochę czasu to sklecę taki prototypik



Układziki są mojego pomysłu :)

Odnośnik do komentarza
Udostępnij na innych stronach
