Odnowienie/poprawienie zwrotnicy w JBL L50

SamoBiBo

By SamoBiBo ,
in DIY

Go to topic listing

Recommended Posts

SamoBiBo Contributor

SamoBiBo

Posted
Posted

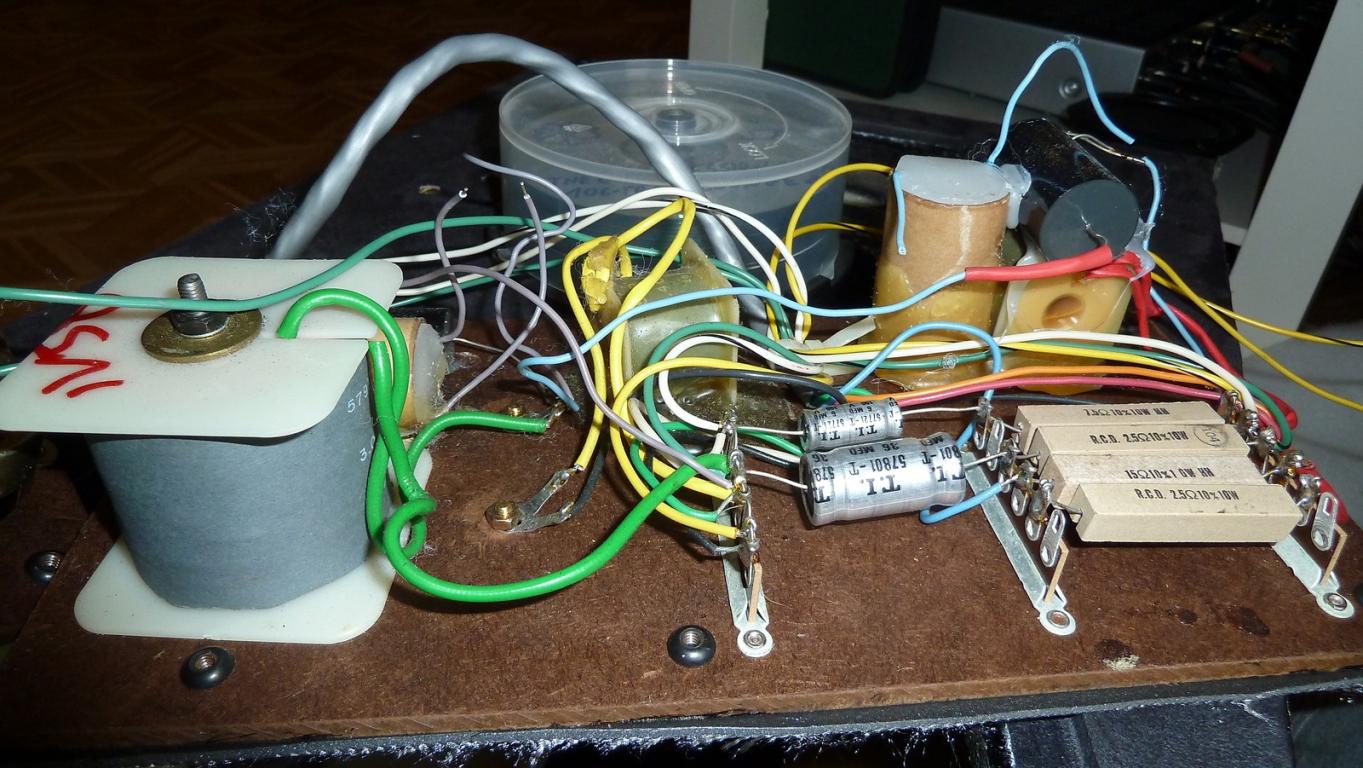

Witam.jak w temacie ...myślę że fotki wyjaśnią częściowo o co chodzi;). Myślę że pozbycie się potencjometrów i tej całej plątaniny poprawi co nieco.Parametry kolumn to ;Power Handling: 35W ,Crossover Frequency: 800, 3000Hz ,Impedance: 8Ω ,Sensitivity: 88dB .Czy lepiej przerobić tą starą wykorzystując cewki czy kupić nową ,najbardziej zbliżona podziałem nowa to od STX 3D-12-8/8/8.Chciałbym żeby była jak najmniej skomplikowana.Pozdrawiam

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
bmxmen Collaborator

bmxmen

Posted
Posted

Najwazniejsze jest to zebys narysowal sobie schemat, ciezko co kolwiek powiedziec bez schematu. Potencjometry za pewne sluza do regulacji wysokich i srednich tonow, najlepiej jakbys znalazl najbardziej odpowiadajace ich ustawienie i sprawdzil z ktorych rezystortow wtedy korzystasz.( przypuszczam ze potencjometrami wybiera sie rezystor) Wtedy ominiesz nie potrzebne polaczenia, uzyjesz tylko najpotrzebniejsze elementy, krotko mowiac uproscisz ja. Co do zmiany elementow, cewek niezmieniaj, kondensatory to zalezy ile masz kasy i jakich zmian bys oczekiwal, co do rezystorow to ci moge zrobic rezystory(jak cos to priv)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
Marek.S Community Regular

Marek.S

Posted
Posted

L50 to jedne z klasyków JBLa, szkoda ładować tam inną zwrotnicę. Duże MKP będą drogie, l-pady wystarczy odświeżyć.

Schemat oryginału:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
SamoBiBo Contributor

SamoBiBo

Posted
  • Author
Posted

Do jednej zwrotnicy wstawiłem MKP Jantzeny ale dźwięk się raczej pogorszył,czy te oryginalne są olejowe?. Potencjometry regulują wysokie i średnie -czy mogą mieć jakiś znaczący wpływ na brzmienie?....Pozdrawiam

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
Marek.S Community Regular

Marek.S

Posted
Posted

Może się myle ale JBL stosował zwykłe elektrolity, te większe w papierowych tubach są dodatkowo zasypane piaskiem i uszczelnione woskiem.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
shittzu Explorer

shittzu

Posted
Posted

niczego tam nie zmieniaj ! Wyrzuć elektrolity, kup MKP i je pomierz i dobierz przed zalozeniem. Moga być najtansze z polinka wygladaja jak jantzeny - i podejrzewam ze sa z tej samej fabryki. po zalozeniu bedzie kupa ale daj im dwa tygodnie dlugo sie wygrzewają.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
SamoBiBo Contributor

SamoBiBo

Posted
  • Author
Posted

jednak daj im troche czaus na wygrzanie,

....siedzą już tam ze 4lata,a temat powrócił bo kupiłem teraz wzmacniacz onkyo a5VL i przytargałem kolumny z Wielunia do Warszawy i na tym wzmacniaczu wyraźniej słychać różnicę między kolumnami

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
Marek.S Community Regular

Marek.S

Posted
Posted

Ten Onkyo to delikatnie mówiąc średni wzmacniacz, na pewno nie jest to coś co podłączyłbym do starych JBLi, to samo tyczy się Cambridge'a i nowych NADów.

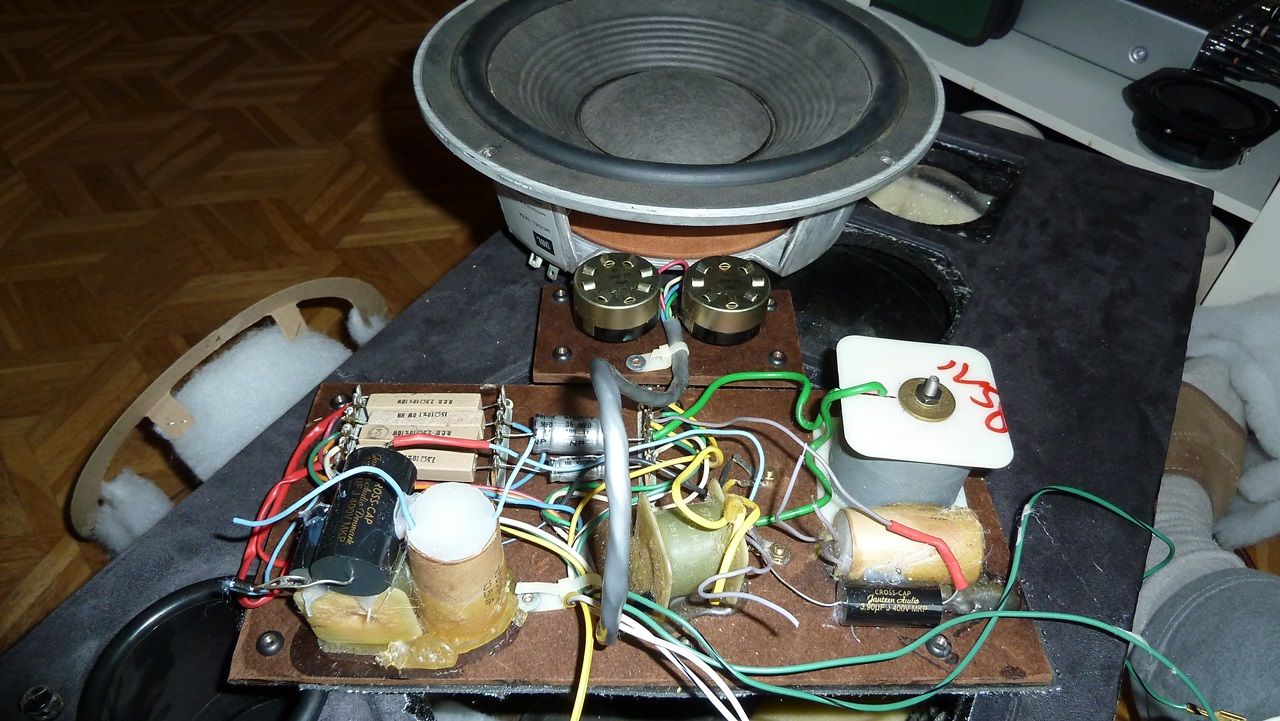

Trochę zagmatwałeś z tymi zdjęciami bo na drugim w zwrotce są jeszcze elektrolity :-)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
SamoBiBo Contributor

SamoBiBo

Posted
  • Author
Posted

niczego tam nie zmieniaj !

nawet rezystorów ?...bo bmxmen zaproponował mi rezystory bazujace na technologi deulanda-jakieś grafitowe.A kondensatory to mundorfa m-cap myślałem dać ....

Marek.S.- a jaki wzmacniacz by się nadał ?...szybko się zorientowałem że ten onkyo to średniak A...A po ostatnim AS powróciła ochota na lampowy ...

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
Marek.S Community Regular

Marek.S

Posted
Posted

Duelundy do L50 to już czyste szaleństwo, no chyba że nie szkoda Ci pieniędzy ale nie dajmy się zwariować.

Jantzeny Superes, metalizowane MOXy albo Mundorfy M-Resist to maksimum co wsadziłbym do L50.



Co kondów to pozbyłbym się w miarę możliwości wszystkich elektrolitów i ew. zamiast Crosscapów możesz dać Audyn Cap Plus.



Stare JBLe lubią się z wiekowymi Marantzami ale może jakiś Bewitch 6550 albo Yaqin MC100B też by zagrał.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
