Pomoc w ustawieniu biasu

houek · 28 Marca 2015

Witam

Proszę o pomoc w ustawieniu biasu w mingda mc368-902b, jest to fabrycznie single ended na kt90, niestety jedna chińska lampa mocy padła i muszę zmienić parę. Z racji faktu, że kt90 są trudno dostępne, planuję wstawić 6550 lub kt88.

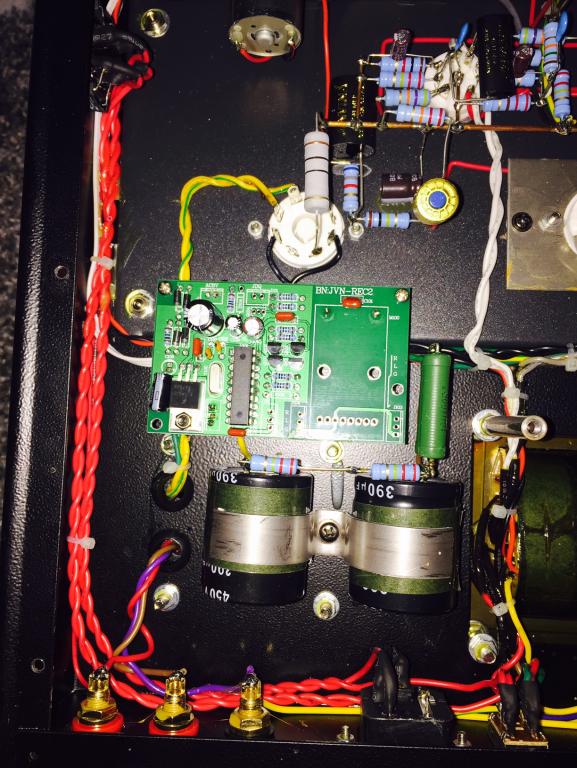

Załączam fotki wnętrza wzmaka. Rozumiem, że muszę zmierzyć napięcie katody i wyliczyć prąd z prawa ohma?

Może ktoś wyrozumiały i życzliwy wskazać mi gdzie dokładnie muszę przyłożyć szpilki miernika, żeby niczego nie uszkodzić i prawidłowo dokonać pomiaru?

Czy wzmacniacz musi być włączony?

Kolumny muszą być podłączone?

Potencjometr głośności na 0?

Jakie powinny być wartości napięcia dla kt88, 6550 i kt90?

Z góry dzięki za pomoc, bo smutno w domu bez muzyki.....:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ricambi · 28 Marca 2015

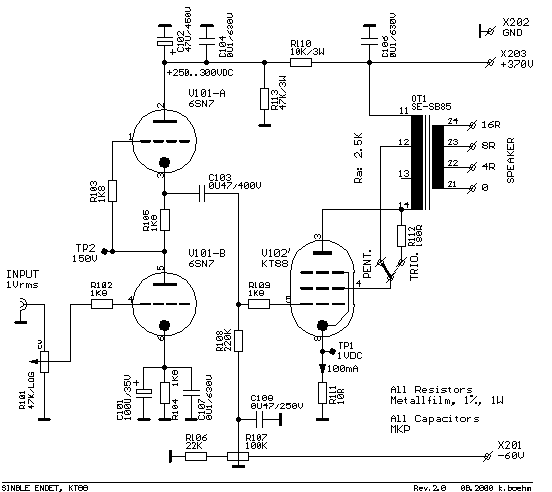

Prąd katodowy powinien być ustawiony w zakresie 55-65 mA, co dla rezystora katodowego 10 ohm daje napięcie w granicach 0,55-0,65V. Zweryfikuj wartośc rezystora.

W UKŁADZIE WYSTĘPUJE NAPIĘCIE STAŁE O WARTOŚCI KULKUSET VOLT, KTÓRE ZABIJA!!!

houek · 28 Marca 2015

Bardzo dziękuję za odp.

Jestem laikiem, więc czy mógłbyś dokładnie wskazać miejsca przyłożenia szpilek miernika i odpowiedzi na poniższe pyt?

Czy wzmacniacz musi być włączony?

Kolumny muszą być podłączone?

Potencjometr głośności na 0?

Ricambi · 28 Marca 2015

Bardzo dziękuję za odp.

Jestem laikiem, więc czy mógłbyś dokładnie wskazać miejsca przyłożenia szpilek miernika i odpowiedzi na poniższe pyt?

Czy wzmacniacz musi być włączony?

Kolumny muszą być podłączone?

Potencjometr głośności na 0?

Zdecydowanie lepsze i bezpieczniejsze będą krokodylki, należy wpiąć się po obu stronach tych dwóch dużych rezystorów podłaczonych z jednej strony do katod lamp, z drugiej do szyny masy, mają paski - brazowy, czarny, czarny i złoty. Wzmacniacz musi być włączony i jeszcze raz podkresam, że pomiar jest bardzo niebezpieczny dla życia! Ustaw na początku napięcie na około 0,4V i po dobrym rozgrzaniu wzmacniacza przez kilkanaście minut ustaw docelową wartość. Zmieniając wartość prądu katodowwgo w graniacach 50-70 mA, zmieniasz brzmienie wzmacniacza, przekroczenie 70 mA zdecydowanie skróci życie lamp. Przed ustawieniem prądu katodowego zweryfikuj wartośc rezystorów katodowych na wyłaczonym wzmacniaczu. Wysokie napięcie wystepuje jeszcze przez kilka minut po wyłączeniu wzmacniacza!!! Można przyspieszyć rozładowanie elektrolitów wysokonapięciowych poprzez wyłacznie zasilania wzmacniacza podczas grania, lampy pobiorą wtedy prąd z kondensatorów i je rozładują, jednak nie działa to przy niesprawnych lampach mocy i trzeba odczekać kilka minut.

KOLUMNY ZAWSZE MUSZĄ BYĆ PODŁACZONE PRZY WŁĄCZONYM WZMACNIACZU!
