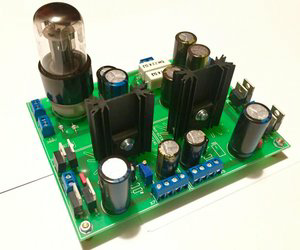

Przedwzmacniacz+zasilacz lampowy (topologia Lamm)

19 Lipca 2020

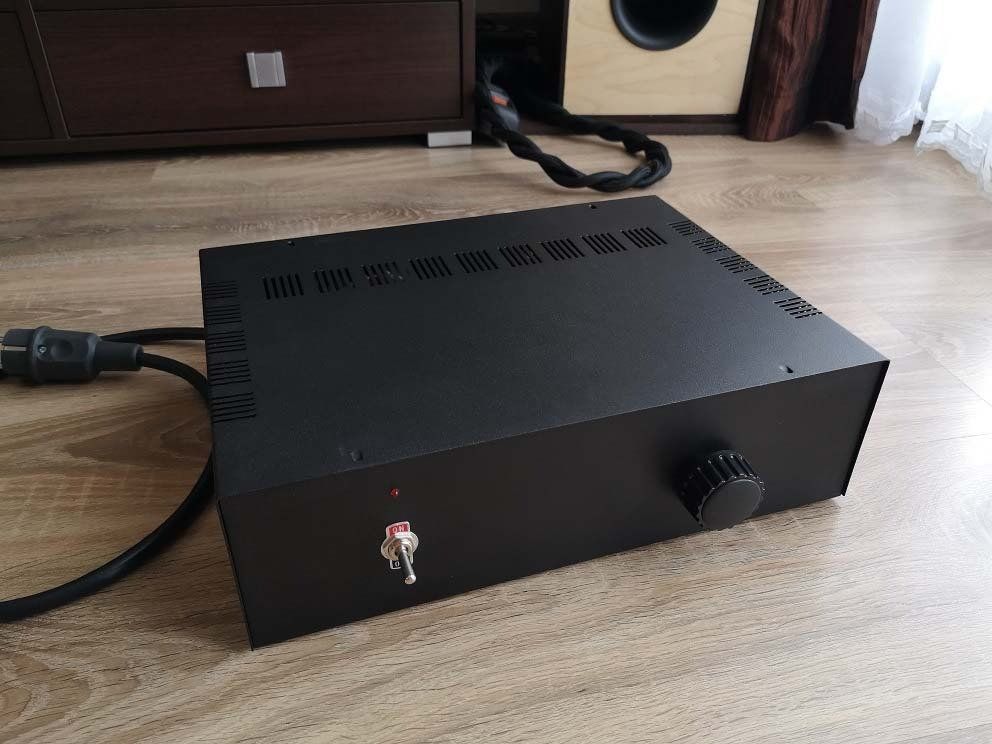

Wykorzystaliśmy tę samą blachę @korkoczong, zamknąłem lampy w skrzynce i wywaliłem selektor wejść (wydaje mi się, że to powinno być w osobnej obudowie):

Edytowane 19 Lipca 2020 przez JanF

korkoczong · 20 Lipca 2020

Tak to ta sama blacha, selektor wejść zastosowałem gotowy (made in PRC), zastosowałem w nim inne przekaźniki i stabilizator na 5V bo zasilam go napięciem żarzenia. Z obudową masa połączona jest przez potencjometr na wejściu, uziemienia jeszcze nie podłączyłem do obudowy ale ze względu na bezpieczeństwo muszę to zrobić, nie mam żadnego brumu . Na wyjściu zastosowałem tłumik z rezystorów 68k i 15k ale ostatecznie muszę z niego zrezygnować bo dźwięk stracił swój krystaliczny charakter.

20 Lipca 2020

18 minut temu, korkoczong napisał:

Tak to ta sama blacha, selektor wejść zastosowałem gotowy (made in PRC), zastosowałem w nim inne przekaźniki i stabilizator na 5V bo zasilam go napięciem żarzenia. Z obudową masa połączona jest przez potencjometr na wejściu, uziemienia jeszcze nie podłączyłem do obudowy ale ze względu na bezpieczeństwo muszę to zrobić, nie mam żadnego brumu . Na wyjściu zastosowałem tłumik z rezystorów 68k i 15k ale ostatecznie muszę z niego zrezygnować bo dźwięk stracił swój krystaliczny charakter.

Niestety, nie jest tak łatwo stłumić sygnał.

W obu realizacjach popełniliśmy ten sam błąd ... gdzie on jest?

korkoczong · 20 Lipca 2020

Cytat

W obu realizacjach popełniliśmy ten sam błąd ... gdzie on jest?

Cytat

Wywalę tłumik i posłucham go z odtwarzaczem CD który ma regulację sygnału wyjściowego, poeksperymentuję jeszcze z potencjometrem i tłumikiem na wejściu, bez tłumika wyjściowego regulacja wzmocnienia potencjometrem log. 50k odbywa się na 1/4 obrotu, delikatny ruch gałką powoduje bardzo duży przyrost głośności.

20 Lipca 2020

Godzinę temu, korkoczong napisał:

Wywalę tłumik i posłucham go z odtwarzaczem CD który ma regulację sygnału wyjściowego, poeksperymentuję jeszcze z potencjometrem i tłumikiem na wejściu, bez tłumika wyjściowego regulacja wzmocnienia potencjometrem log. 50k odbywa się na 1/4 obrotu, delikatny ruch gałką powoduje bardzo duży przyrost głośności.

Wzmocnienie odtwarzaczy CD jest za duże, chyba nie ma innego wyjścia, niż ustawienie analogu w CD na mniejsze wzmocnienie.
Kombinerki w dłoń i tniemy jeden opornik w połowie korpusu, jest przerwa, do nóżek lutujemy nowy opornik - trzeba tylko na schemacie znaleźć miejsce tej operacji. Wymagana znajomość teorii wzmacniaczy operacyjnych i trzeba tylko wykonać jedno obliczenie nowej wartości opornika.

Edytowane 20 Lipca 2020 przez JanF

20 Lipca 2020

1 godzinę temu, korkoczong napisał:

...delikatny ruch gałką powoduje bardzo duży przyrost głośności.

Niestety, to jest nie do przyjęcia!

korkoczong · 21 Lipca 2020

Cytat

Wzmocnienie odtwarzaczy CD jest za duże

Sygnał z CD jest standardowy, to nasze Lammki mają za duże wzmocnienie, gdzieś czytałem że oryginał ma tłumik na wejściu, nie chce mi się znowu tematów na forum przeglądać bo połowa wynurzeń to wycieczki osobiste ale pójdę najpierw tą drogą i spróbuję go stłumić sygnał na wejściu. Zmniejszenie samego sygnału CD niewiele mi daje, bo używam gramofonu analogowego i tu problem pozostanie.

oxygen · 21 Lipca 2020

Robicie pre o wzmocnieniu napięciowym 7,5 i dziwicie się, że mały ruch gałką daje duże wzmocnienie.

W oryginale jest potencjometr 100k.

Wzmocnienie =1 jest na ok. godzinie 11

Tłumik na wejściu lub wyjściu degraduje dźwięk, sprawdzone. Można pokombinować z tłumieniem pomiędzy stopniami lampowymi, tego już nie robiłem bo mi się nie chciało.

korkoczong · 21 Lipca 2020

Dzięki.

100k liniowe czy logarytmiczne? W układach lampowych różne spotykałem.

oxygen · 21 Lipca 2020

Logarytmiczny, regulacja będzie lepsza. Na przykładzie Alps 100kA, faktyczna wartość 98k. Na początku suwak jest praktycznie zwarty do masy, oporność na mierniku 0R (suwak względem masy), w połowie obrotu 18kR, w liniowym teoretycznie w tej pozycji powinna być połowa wartości. Nie ma też co szaleć z jakością (moim zdaniem), kiedyś kupiłem potencjometr audio note, wyglądał jak poskładany w piwnicy przy pomocy kombinerek i śrubokręta, na dodatek były trzaski w dwóch pozycjach suwaka.

pawel0777 · 3 Stycznia 2021

Panowie potrzebuję dokumentację do zasilacza v.2 opisanego w wątku. Udostępniony przez autora link który otrzymałem po zakupie PCB niestety już nie działa.
