Tak na moje oko to ten kabel powinien łączyć kołki: K25 z K29, K26 z K 38 i 40, K27 z K41 i to jest wejście sygnału na koniec mocy. Jeśli tak jest, to OK.

Ta przerwana ścieżka to przy tych kołkach? bo wygląda jak gdzie indziej. Nie wiem co tam z tą ścieżką, ale sprawdź to twoje mostkowanie nie zmostkowało jeszcze czegoś. Spirytus w rękę, umyj i obejrzyj przez lupę. Ten kabel nie ma nic wspólnego z wywalaniem bezpieczników. Chyba.

Ta ścieżka to masa, mogłeś z czymś zwarcie zrobić.

Tak czy siak ja się poddaję, tak na odległość, po zdjęciach i z moją mikrą wiedzą nie ma to sensu.

Miernik w dłoń i szukaj gdzie masz zwarcie. Może być na tej ścieżce, może być uwalony tranzystor. Zwyczajnie szukaj.

[Cudi]

Nadeszła wiekopomna chwila - mam miernik :) udało się dostać taki tani ale z opcją obaczania ciągłości ścieżki :) Więc obiad i lutownica w dłoń bo kabelki mniej więcej obleciałem, wyglądają te luty paskudnie ale są ok. więc lecę z tranzystorami :) Dzięki micwoj za materiał dydaktyczny bo nie wiem jak bym zaczął bez tego :)



Tak na moje oko to ten kabel powinien łączyć kołki: K25 z K29, K26 z K 38 i 40, K27 z K41 i to jest wejście sygnału na koniec mocy. Jeśli tak jest, to OK.

Ta przerwana ścieżka to przy tych kołkach? bo wygląda jak gdzie indziej. Nie wiem co tam z tą ścieżką, ale sprawdź to twoje mostkowanie nie zmostkowało jeszcze czegoś. Spirytus w rękę, umyj i obejrzyj przez lupę. Ten kabel nie ma nic wspólnego z wywalaniem bezpieczników. Chyba.

Ta ścieżka to masa, mogłeś z czymś zwarcie zrobić.

Tak czy siak ja się poddaję, tak na odległość, po zdjęciach i z moją mikrą wiedzą nie ma to sensu.

Miernik w dłoń i szukaj gdzie masz zwarcie. Może być na tej ścieżce, może być uwalony tranzystor. Zwyczajnie szukaj.



Łączy nóżkę potencjometr balansu-kołek-kołek od końcówki. Gdzieś wcześniej prosiłem cobyś opisał ten bajer z żarówką pod bezpiecznik, byłbym niezmiernie wdzięczny :)

[artw]

podłącz żarówkę szeregowo z zasilaniem wzmacniacza.W gniazdku z którego korzystasz znajdź fazę( próbówką)wg niepisanej umowy jest lewej stronie bolca uziemiającego.Weź kawałek przewodu zasilającego i podłącz do niego żarówkę: fazę którą znalazłeś w gniazku podłącz do jednego styku żarówki,drugi styk żarówki podłącz do zasilania wzmacniacza.Prewód neutralny ( tez na którym nie ma fazy) podłącz do bezpośrednio do zasilania wzmacniacza( ja mam zrobione takie pudełko-przedłużacz w którym jest oprawka na żarówkę,przewód do gniazdka i z drugiej strony gniazdko do krórego podłącza się zasilane urządzenie).Pilnuj by wszystko było stabilne i dobrze zaizolowane.

Troche to chaotycznie wytłumaczone ale rysować na komputerze nie umiem:)

Twój wzmacniacz wygląda na ostro grzebany,a takie naprawiać najtrudniej,niespodzianki mogą czekać na każdym kroku,i najczęściej nic się nie zgadza z oryginalną dokumentacją

[daris666]

Może zrób trochę zdjęć samej końcówki od strony elementów i od strony druku.

[Cudi]

Twój wzmacniacz wygląda na ostro grzebany,a takie naprawiać najtrudniej,niespodzianki mogą czekać na każdym kroku,i najczęściej nic się nie zgadza z oryginalną dokumentacją





tak wlasnie jest ^^ i wyszło na to ze prawa końcówka + t506 jest ok... trochę się zakręciłem z npn i pnp ale wybrnąłem z datashitem :D





jest jeszcze jeden tranzystor na płycie preampa i tam zajrzę zaraz

[Cudi]

jest jeszcze jeden tranzystor na płycie preampa i tam zajrzę zaraz



Też jest OK.... WRRRRRRRRRRRR.... A tak z ciekawości to po jaką jest ten mostek na trafo???? Wie ktoś??? Na dole dwa kable (bieguny) u góry zmostkowany. Tak pytam bo jutro zwarć poszukam miernikiem skoro to nie walnięta końcówka, a od dłuższego czasu się zastanawiam po co to stworzonko tam jest.

[Cudi]

Też jest OK.... WRRRRRRRRRRRR.... A tak z ciekawości to po jaką jest ten mostek na trafo???? Wie ktoś??? Na dole dwa kable (bieguny) u góry zmostkowany. Tak pytam bo jutro zwarć poszukam miernikiem skoro to nie walnięta końcówka, a od dłuższego czasu się zastanawiam po co to stworzonko tam jest.



Głupie pytanie z tym mostkiem ale sprawdzałem na wyłączonym trafo (ciągłością obwodu) i póki zmostkowane to cały czas jest zwarcie na wszystkich pinach tj, każdy łączy się z każdym. Poszło trafo czy nie mierzy się tego w ten sposób?

[artw]

jeśli mierzysz brzęczykiem ,to nie mierzy się się transformatora w ten sposób.Odepnij transformator od płytki i podłąćz (przez żarówkę i bezpiecznik)i mierz napięcia ,a nie przejścia.Ogólna zasada: mierzenie omomierzem na wlutowanych w pcb elementach niewiele daje

[Cudi]

jeśli mierzysz brzęczykiem ,to nie mierzy się się transformatora w ten sposób.Odepnij transformator od płytki i podłąćz (przez żarówkę i bezpiecznik)i mierz napięcia ,a nie przejścia.Ogólna zasada: mierzenie omomierzem na wlutowanych w pcb elementach niewiele daje



A kable z pinami? Bo dziwne połączenia wychodzą ^^ I mam fajny rysuneczkek tumanoodporny mam nadzieję :D Tak ma ten bajer wyglądać? (zostanie dowód dla potomnych):

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[micwoj]

Odepnij transformator od płytki i podłąćz (przez żarówkę i bezpiecznik)

Jak odepniesz trafo to przez żarówkę nie musisz podłączać. Jeśli jest uszkodzone (w co wątpię) to wywali ci najwyżej bezpieczniki w domu albo się zacznie smażyć. W każdym wypadku małe ryzyko.

[Cudi]

Jak odepniesz trafo to przez żarówkę nie musisz podłączać. Jeśli jest uszkodzone (w co wątpię) to wywali ci najwyżej bezpieczniki w domu albo się zacznie smażyć. W każdym wypadku małe ryzyko.



Podłączałem bezpośrednio do sieci - 0 iskier, grzania, wywalania korków

[daris666]

Podłączyłeś sam transformator ?

[Cudi]

Podłączyłeś sam transformator ?



Ja

[Cudi]

Ja



Robię rewire wg schematu i złapałem bubla... ma ktoś zbędna komorę bezpiecznika? :D Pin do trafo ledwie zipie... a lutowanie na każdą ew wymianę trochę upierdliwe. Wygląda to tak że bezpiecznikowi dosłownie kapkę brakuje do końcówki i raz łączy raz nie

[artw]

jak udało Ci się podłączyć trafo bez efektów pirotechnicznych i zreperowałeś bezpiecznik, to pomierz napięcia ( zakres AC 750 V chyba na mierniku) czy są zgodne ze specyfikacją transformatora.Powinny być trochę większe niż w dokumentacji.

[Cudi]

jak udało Ci się podłączyć trafo bez efektów pirotechnicznych i zreperowałeś bezpiecznik, to pomierz napięcia ( zakres AC 750 V chyba na mierniku) czy są zgodne ze specyfikacją transformatora.Powinny być trochę większe niż w dokumentacji.



Myślę na razie nad jakąś podkładką do komory bo kabel zwinięty w ślimaka to się uklepie z czasem i znowu będzie to samo, więc szukam jakiejś alu albo nierdzewka na skrętkę przewodem połączę i przewlekę przez komorę.A trafo jak? Woltomierzem lewą stronę z prawą i mierzyć czy jak to wygląda?

[Cudi]

Zwarć ciąg dalszy... Jest też problem z włącznikiem raz daje jeden biegun raz nie a raz tak jakby dawał :/ Skrętka byłaby stabilniejsza.... :D Trzaby dziada wymienić, można na jakikolwiek isostat byleby wymiary pasowały czy musi jakieś konkretne specyfikację mieć?

[Cudi]

Zwarć ciąg dalszy... Jest też problem z włącznikiem raz daje jeden biegun raz nie a raz tak jakby dawał :/ Skrętka byłaby stabilniejsza.... :D Trzaby dziada wymienić, można na jakikolwiek isostat byleby wymiary pasowały czy musi jakieś konkretne specyfikację mieć?



OK poszło punkt dalej, wymiana włącznika na nowy, naprawione gniazdo bezpiecznika. Niestety odpalony, obudowa pobuczy 3 sekundy i wywala bezpiecznik. Zauważyłem drobne ślady brązowego pyłku w okolicy tego mamuta elwy. Może być wylany :/



Najbardziej dziwi mnie to trzęsienie obudowy... Trrrrrrrrrrrrrrrr... i pyk :|

[daris666]

Zostaw w spokoju na razie kondensatory.



Posprawdzałeś tranzystory mocy ?

[Cudi]

Zostaw w spokoju na razie kondensatory.



Posprawdzałeś tranzystory mocy ?



Si, są ok

[daris666]

Jak je sprawdziłeś ?

[Cudi]

Jak je sprawdziłeś ?



Miernikiem, tak jak w tutorialu w topicu. Czyli baza na czerwony i czarnym resztę jeżeli npn, a jak pnp to na odwrót.

[daris666]

Jakie bezpieczniki się palą, w końcówce ?

[Cudi]

Jakie bezpieczniki się palą, w końcówce ?



Sieciowy, na końcówce nie mam - jest ta firmowa płytka przeciw-zwarciowa, i jest jeden na przedwzmacniaczu. Tylko sieciowy wywala

[daris666]

Możesz zrobić zdjęcia wnętrza od góry ze zdemontowanym wskaźnikiem wysterowania ?



Na pierwszej stronie zamieściłeś zdjęcie wzmacniacza włączonego z prawdopodobnie spaloną końcówką.



Rozumiem, że wtedy nie przepalało bezpiecznika.

[Cudi]

Możesz zrobić zdjęcia wnętrza od góry ze zdemontowanym wskaźnikiem wysterowania ?



Na pierwszej stronie zamieściłeś zdjęcie wzmacniacza włączonego z prawdopodobnie spaloną końcówką.



Rozumiem, że wtedy nie przepalało bezpiecznika.

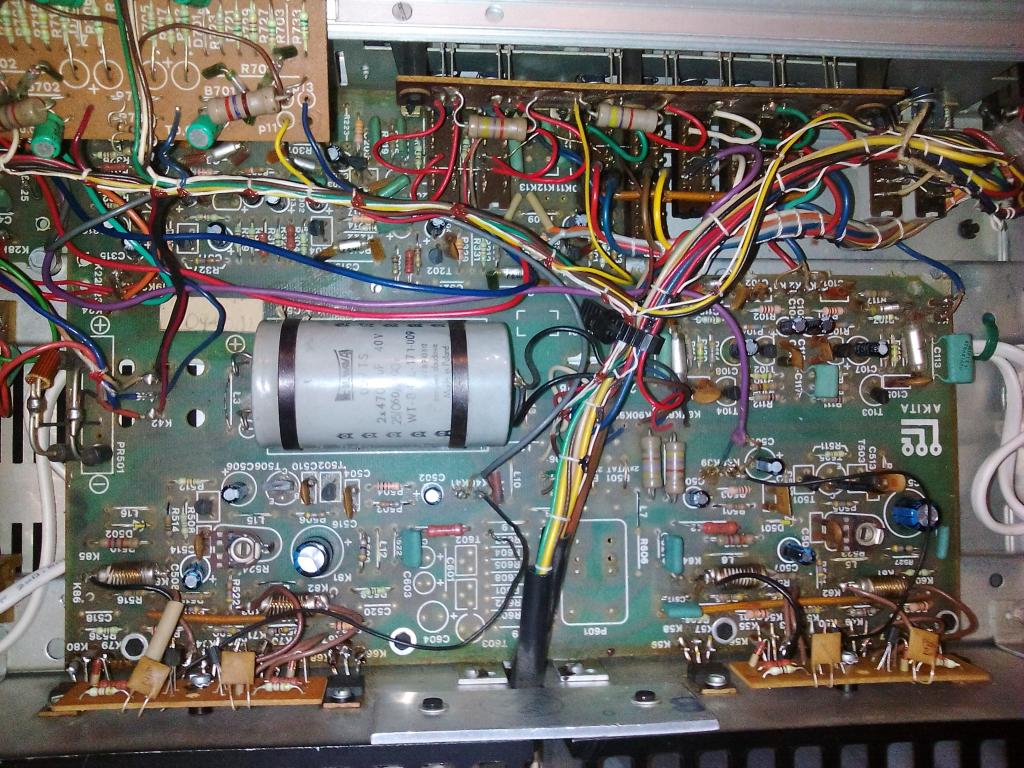

To było przed zlutowaniem tej walniętej ścieżki. Są i fotki:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daris666]

Super, gdzie ta zlutowana ścieżka idzie, do tranzystora mocy ?

[Cudi]

Super, gdzie ta zlutowana ścieżka idzie, do tranzystora mocy ?



Balans - masa jak na moje oko

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daris666]

Jak rozlutujesz tą ścieżkę bezpiecznik się nie pali ?

[Cudi]

Jak rozlutujesz tą ścieżkę bezpiecznik się nie pali ?



Nie próbowałem po rewireingu. Bo zostały mi 2. Nie było kiedy zmontować tego bajeru na żarówkę. Poczekaj rozetnę i zobaczymy.
