PRZEDWZMACNIACZ GRAMOFONOWY PHA-816

[GeeK]

Ma ktoś zdjęcia jak wygląda w środku ten przedwzmacniacz gramofonowy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[porlick]

A co, chcesz zbudować jakiś fajny przedwzmacniaczyk?

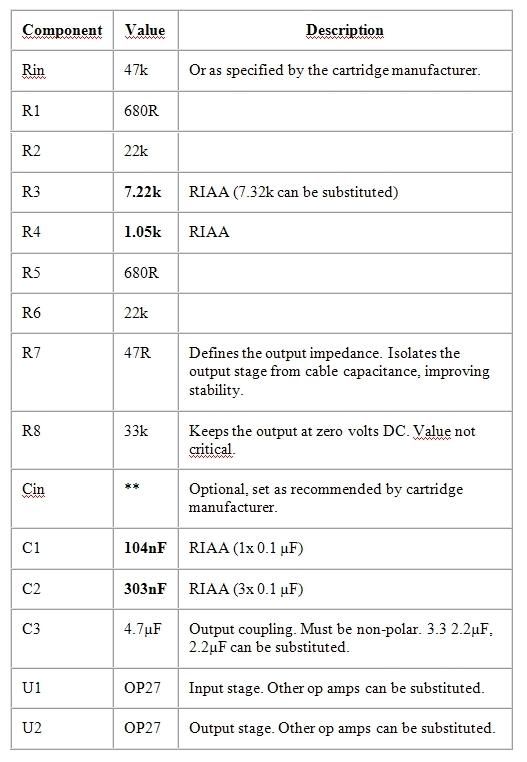

Polecam RJM phono stage pasiv- sam niedawno takiego wykonałem i jestem bardzo zadowolony.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kubek76]

Jest to preamp NE5532 + OPA2134

płytka wygląda tak:





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[moltos]

Polecam RJM phono stage pasiv-

Potwierdzam bo też go zrobiłem, tak jak autor sugeruje na OP27.

[Kubek76]

Ten wzmacniacz PH oparty jest na NE5532 + OPA2134. Wnętrze wygląda ponoć tak:

.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Informacje te otrzymałem od sprzedającego te preampy na Allegro.



Wysłane z mojego E2303 przy użyciu Tapatalka

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[moltos]

Ten wzmacniacz PH oparty jest na NE5532 + OPA2134. Wnętrze wygląda ponoć tak:

.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Informacje te otrzymałem od sprzedającego te preampy na Allegro.



Wysłane z mojego E2303 przy użyciu Tapatalka

Wybitnych elementów (np. kondensatory) zastosowanych chociażby w korekcji RIAA to ja tam nie widzę.

Pre jakich wiele nic szczególnego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[porlick]

Mój na płytce uniwersalnej lepiej wygląda.

[Kubek76]

Owszem nie ma tu nic specjalnego ale cena też nie wysoka bo tylko 99zl z zasilaczem można by powymieniać kondensatory na jakieś typowe audio. Jeśli chodzi o ten preamp na OP27 o którym piszecie to czy macie gotowy wzór płytki?



Wysłane z mojego E2303 przy użyciu Tapatalka

[GeeK]

Dzięki za foty, teraz wiadomo za co się płaci.

[porlick]

Za obudowę :-)

Jutro wkleję fotkę swojego. Pewien typ płytki uniwersalnej jest wręcz stworzony dla tego preampu.



Za obudowę :-)

Pewien typ płytki uniwersalnej jest wręcz stworzony dla tego preampu. Jutro napiszę, o jaką chodzi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kubek76]

Przynajmniej sprzedawca jest ok i wie co sprzedaje. Pytałem wielu o budowę wzmacniaczy sprzedawanych na allegro i niewielu ma wiedzę co siedzi w środku. Wydaje mi się że ten preamp za tą cenę do 100zl nie jest zły. Są droższe i dużo słabsze.



Wysłane z mojego E2303 przy użyciu Tapatalka







Za obudowę :-)

Jutro wkleję fotkę swojego. Pewien typ płytki uniwersalnej jest wręcz stworzony dla tego preampu.Za obudowę :-)

Pewien typ płytki uniwersalnej jest wręcz stworzony dla tego preampu. Jutro napiszę, o jaką chodzi.

Używasz go, pamiętasz koszt budowy? Chętnie spróbuję zbudować taki. Czy konieczne były jakieś korekty elementów w stosunku do pierwowzoru?

Owszem nie ma tu nic specjalnego ale cena też nie wysoka bo tylko 99zl z zasilaczem można by powymieniać kondensatory na jakieś typowe audio. Jeśli chodzi o ten preamp na OP27 o którym piszecie to czy macie gotowy wzór płytki?



Wysłane z mojego E2303 przy użyciu Tapatalka





Wysłane z mojego E2303 przy użyciu Tapatalka

[porlick]

W moim przypadku na wejściu jest 33kohm/33pF. Wkładka AT-3600



Koszty: przedwzm. ok 20-25zł, zasilacz 5-10zł + trafo z głębi szuflady, obud. po starym tunerku sat, przód carbon+ 2 kątowniki Al, satysfakcja z wykonania BEZCENNA.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[porlick]

Znalazłem płytkę, na której zrobiłem pokazany układ- to Jabel U8.



I jeszcze korekta wartości elementów na wejściu- to 47kohm i 33pF

[Gość JanF]

Witam. Poradzcie, gdzie kupic kondy do filtra riaa pod 5532? Popelnilem uklad z avt za Panem Piotrem Goreckom i jestem zadowolony - zasilanie symetryczne, bez konda na wyjsciu do wzmacniacza mocy. Kondy rzedu nano faradow na 50V.

[moltos]

Witam. Poradzcie, gdzie kupic kondy do filtra riaa pod 5532? Popelnilem uklad z avt za Panem Piotrem Goreckom i jestem zadowolony - zasilanie symetryczne, bez konda na wyjsciu do wzmacniacza mocy. Kondy rzedu nano faradow na 50V.

Ksf-022 na a.....o. I nie muszą być akurat na 50V. Nawet lepiej żeby były na wyższe napięcie.

[porlick]

Popelnilem uklad z avt

Miałem pre z AVT (zasilałem go bateriami)- lepszy okazał się układ wyjęty z uszkodzonego amplitunera Marantz (nie pamiętam symbolu), natomiast pokazany powyżej RJM "wygryzł" Marantza.

[Kubek76]

Czytając wpisy kolegów o RJM oraz informacje na stronie projektu postanowiłem zbudować ten układzik i zobaczę jak to zagra.

[Gość JanF]

Czytając wpisy kolegów o RJM oraz informacje na stronie projektu postanowiłem zbudować ten układzik i zobaczę jak to zagra.



Jakie jest zasilanie tego ukladu?

[porlick]

Typowe. W moim przypadku zasilacz symetryczny na 78/7912.

Można dać 78/79L12, bo "mało pali".



(Dałem zasilacz na stabilizatorach 1A, bo miałem takiego gotowca i już został.)

[Gość JanF]

Dzieki. Podoba mi sie ten wtornik na wejsciu, zamyka uzwojenie wkladki, co jest na pewno potrzebne i korzystne dla pracy nastepnego stopnia. RIAA jest pasywne, tez dobrze.

[porlick]

Jeszcze fotka w.wym. płytki- jest na tyle dobrze zrobiona, że nie trzeba kombinować ze specjalizowaną.

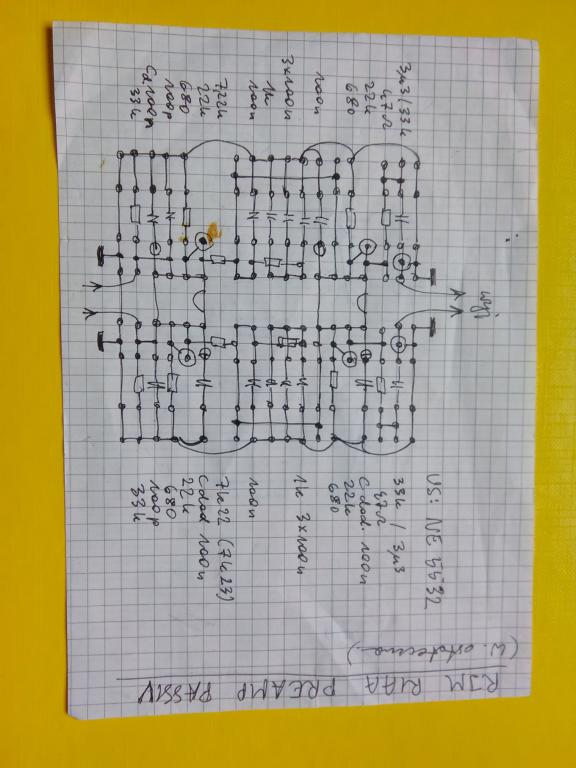

Jeszcze rozrysowany układ elementów- mam nadzienę, że czhtelny :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adik]

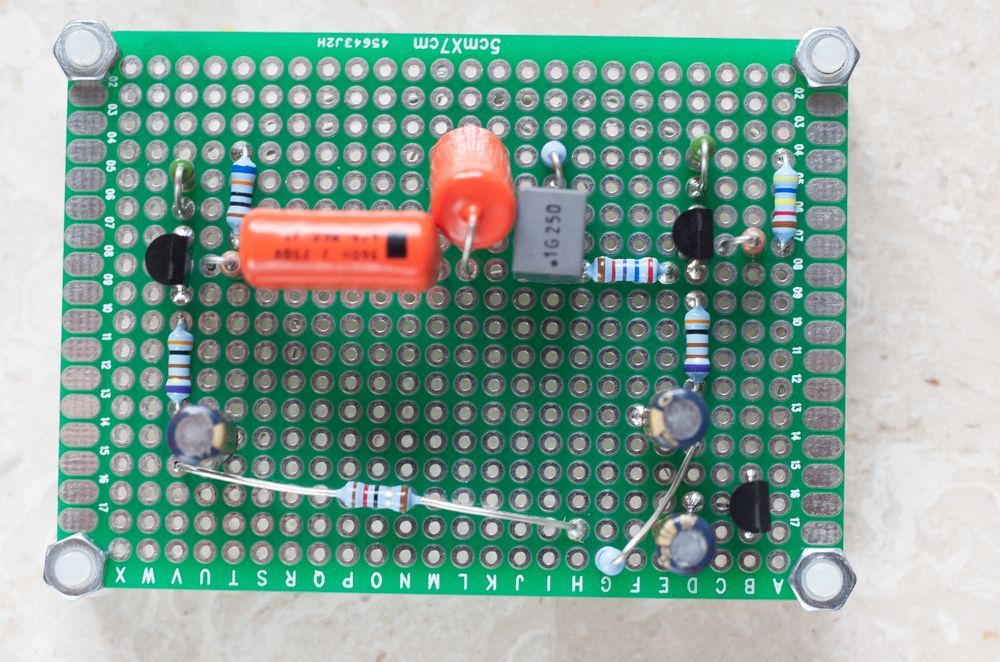

Ten układzik tez dobrze się spisuje.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[porlick]

Pacific :-)

Słyszałem, też chciałem zmajstrować, ale jakoś nie mogłem wyhaczyć wszystkich elementów.

[adik]

Tak, ale to poprawiona wersja z rezystorem load i rezystorami 100R przed tranzystorami J-Fet.

[porlick]

Jeszcze jedno- na fotce kartki z rozrysowanymi elementami na wejściu są inne wartości, które później zmieniłem.

[Kubek76]

Jeszcze fotka w.wym. płytki- jest na tyle dobrze zrobiona, że nie trzeba kombinować ze specjalizowaną.

Jeszcze rozrysowany układ elementów- mam nadzienę, że czhtelny :-)



Zamierzałem wytrawić coś samemu ale chyba na szybko sklecę to na uniwersalnej płytce dla sprawdzenia. Twoja fotka bardzo mi pomoże.

[porlick]

Moim zdaniem nie ma sensu trawić. Ta jest idealna do tego celu: ilość ścieżek, wielkość, cynowana- tylko brać lutownicę i jazda ;-)



Popatrz na zdjęcie z góry- choć nie najlepsze, widać że jest ok. Niektóre R są pionowo, ten 7,32 k jest (u mnie) łączony szeregowo z 2ch w pionie.

[Kubek76]

porlick a jakie kondensatory wstawiłeś? Wimy czy coś innego i o jakiej tolerancji?



Wysłane z mojego E2303 przy użyciu Tapatalka

[porlick]

Czerwone to Woma, wyjściowe, jakie miałem pod ręką.

[adik]

W HFO mają sporo kondensatorków, często zdarzają się te o bardzo małej tolerancji.
