PRZEDWZMACNIACZ GRAMOFONOWY PHA-816

Recommended Posts

Prawdę mówiąc, zrobiłem go z nudów, na próbłuchałem parę płyt i zastanawiałem się nad robotą nowego na jeszcze lepszych elementach, ale chwilowo brak czasu.

Share this post


Link to post
Share on other sites

Ten układzik tez dobrze się spisuje.



A gdzie tam pojedynczemu tranzystorowi do wzmacniacza operacyjnego (z miedzianymi nóżkami zwłaszcza)?


Mistrz Yoda powiedział: Jest Moc! Ale, przede wszystkim Skywalker, jest Moc Mocy i Moc Mocy Mocy, jako pierwsza i druga pochodna i te trzeba posiąść! Wyskakuj z tego kokpitu i bierz się za tabliczkę mnożenia, długa droga przed nami!

Share this post


Link to post
Share on other sites

Pomimo tego jednak, Pacific zbiera pochlebne opinie i jest często polecany przez tych, którzy go wykonali.



Sorry za chaos w poprzednim wpisie- pisałem na telefonie bez okularów :-)

Share this post


Link to post
Share on other sites

W układzie "RJM phono stage pasiv" proponuję zrobić próbę, zamiast NE5532 dać LME49720.

U mnie, bezpośrednie porównanie obu tych układów wypada zdecydowanie lepiej na korzyść LME.


Mistrz Yoda powiedział: Jest Moc! Ale, przede wszystkim Skywalker, jest Moc Mocy i Moc Mocy Mocy, jako pierwsza i druga pochodna i te trzeba posiąść! Wyskakuj z tego kokpitu i bierz się za tabliczkę mnożenia, długa droga przed nami!

Share this post


Link to post
Share on other sites

Układ Richarda można zrobić bo jest porządny. Jak zagra >> zasilanie.



Pacific ... to ze schematu ma o ponad 2dB przewalony bas ...


PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Share this post


Link to post
Share on other sites

... ma o ponad 2dB przewalony bas ...



Pies trącał te 2 dB


Mistrz Yoda powiedział: Jest Moc! Ale, przede wszystkim Skywalker, jest Moc Mocy i Moc Mocy Mocy, jako pierwsza i druga pochodna i te trzeba posiąść! Wyskakuj z tego kokpitu i bierz się za tabliczkę mnożenia, długa droga przed nami!

Share this post


Link to post
Share on other sites

Jak się bawić w pre na jfetach to bardzo dobrym układem jest Salas simplistic NJFET RIAA. Zrobiłem go dwa lata temu i w porównaniu do Le Pacific to jednak klasa wyżej. Sam moduł pre phono jest tylko nieznacznie trudniejszy od Pacific. No ale jak już wspomniał ahaja dużo zależy od zasilacza. W wypadku Salas Simplistic zasilacz wymaga trochę pracy, jak zresztą wszystkie zasilacze Salasa typu shunt. Ale warto go zrobić zgodnie z opisem bo efekt słychać.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Share this post


Link to post
Share on other sites

ja polecam ten. Z artykułu z 2007r a poprawionego w 2013. Pre ma zaktualizowaną charakterystyke RIAA (dla obecnych wymagań audiofili) oraz wykorzystuje niskoszumowe wzmacniacze operacyjne.

Podstawowa zaleta nie ma kondensatora w torze audio.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Share this post


Link to post
Share on other sites

ja polecam ten. Z artykułu z 2007r a poprawionego w 2013. Pre ma zaktualizowaną charakterystyke RIAA (dla obecnych wymagań audiofili) oraz wykorzystuje niskoszumowe wzmacniacze operacyjne.

Podstawowa zaleta nie ma kondensatora w torze audio.

Ale polecasz bo zbudowałeś go i słuchałeś jak gra?

Share this post


Link to post
Share on other sites

Podstawowa zaleta nie ma kondensatora w torze audio.

Żaden argument. Jest wiele pre phono na lampach, gdzie z oczywistych powodów są kondensatory w torze audio i te układy biją na łeb tą twoją tzw. konstrukcję "bez kondensatorów w torze audio"|. A tak naprawdę to mówienie, że nie ma kondensatorów w torze audio w przypadku pre phono o charakterystyce RIAA to nadużycie. Prawie zawsze jest jakiś kondensator w filtrze czy to pasywnym czy aktywnym kształtującym charakterystykę. Trochę więcej pokory i zachęcam do poznawania wiedzy teoretycznej.

A tu na początek edukacji przykład pre phono, gdzie charakterystyka RIAA kształtowana jest za pomocą indukcyjności:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Share this post


Link to post
Share on other sites

Trochę więcej pokory i zachęcam do poznawania wiedzy teoretycznej.



Ja się tam zgadzam z tezą, że 'im mniej rzeczy na 'k' w torze sygnałowym, tym lepiej'.

Ciekawy jest ten układ 'bez kondensatorów w torze audio', z dwóch powodów, rozwiązania zasilania przez WO, no i 'bez kondensatorów'.


Mistrz Yoda powiedział: Jest Moc! Ale, przede wszystkim Skywalker, jest Moc Mocy i Moc Mocy Mocy, jako pierwsza i druga pochodna i te trzeba posiąść! Wyskakuj z tego kokpitu i bierz się za tabliczkę mnożenia, długa droga przed nami!

Share this post


Link to post
Share on other sites

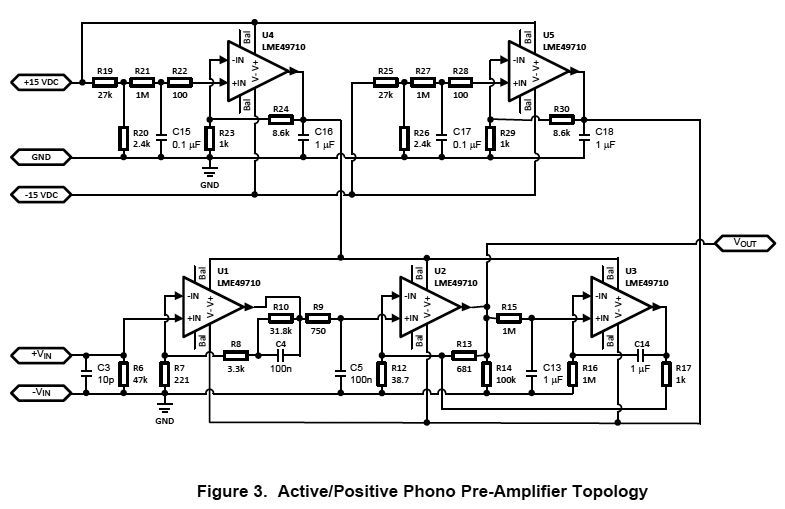

'na razie' polecam bo to pomysl inzynierow wspolpracujacych z texas'em instr. (snaa046.pdf)

z oczywistych powodow uzyli lmexxxx (btw nie sa bardzo drogie). schemat jednak wydaje sie byc atrakcyjny.niedlugo bede uruchamial pre i tam tez znajdzie sie wlasnie ten schemat.

inny pomysl to nota katalogowa analog devices o symbolu an124. warto poszukac i sie pouczyc - szczegolnie jesli chodzi o kondensatory...

sam jestem ciekaw jak zagra. wiem tylko ze kondensatora w torze nie bedzie a co za tym schematy tu podane odpadaja. zeby na fetach to trzeba by dac symetryczne fety. fajne schematy z fetem mozna znalezc w sansui wysokich serii. 4-6 fetow rownolegle i dalej op niskoszumowy.



ps w lampach kondensator to niezbedny element fakt. w scalakach mozna sobie z tym inaczej poradzic wiec czemu isc na latwizne>?

w nocie texasa jw uzyto dc serva zeby uniknac kondensatora.

Edited by marosik

Share this post


Link to post
Share on other sites

Ciekawy jest ten układ 'bez kondensatorów w torze audio', z dwóch powodów, rozwiązania zasilania przez WO, no i 'bez kondensatorów'.



Jest jeszcze jedna ciekawa rzecz, rozłożenie kształtowania charakterystyki RIAA na trzy stopnie, stąd tyle WO w części sygnałowej - zwykle to się robi w jednym module.

Te trzy WO to trochę za dużo, zwłaszcza, kiedy w planie jest użycie drogiego WO hi-end serii MUSES w części sygnałowej.

O wzmacniaczu RIAA na WO bez kondensatorów pisze P. Górecki w AVT2680, to nie jest takie proste 'wyjęcie kondensatora', powstaje kilka problemów, które trzeba załatwić sprzętowo.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





niedlugo bede uruchamial pre i tam tez znajdzie sie wlasnie ten schemat.



A dasz posłuchać?

Zaznaczam od razu, że nie jestem komunistą :-)

Edited by JanF

Mistrz Yoda powiedział: Jest Moc! Ale, przede wszystkim Skywalker, jest Moc Mocy i Moc Mocy Mocy, jako pierwsza i druga pochodna i te trzeba posiąść! Wyskakuj z tego kokpitu i bierz się za tabliczkę mnożenia, długa droga przed nami!

Share this post


Link to post
Share on other sites
<br />Te trzy WO to trochę za dużo<br />



dwa,trzeci nie jest w sygnale


DIY to przyjemność grzebania w sprzętach.

Share this post


Link to post
Share on other sites

dwa,trzeci nie jest w sygnale



Jak nie potrzebny, to wywalić, księgowa się ucieszy :-)))



A poważnie, to bym się spierał z takim postawieniem sprawy, widzę co innego.


Mistrz Yoda powiedział: Jest Moc! Ale, przede wszystkim Skywalker, jest Moc Mocy i Moc Mocy Mocy, jako pierwsza i druga pochodna i te trzeba posiąść! Wyskakuj z tego kokpitu i bierz się za tabliczkę mnożenia, długa droga przed nami!

Share this post


Link to post
Share on other sites

Trochę w drugim stopniu ta kość jest obciążona ... ale jakby jej w pętli zapodać sympatyczny buforek ... to już insza inszość ;-)

Albo spróbować dac tam LME49713.


PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Share this post


Link to post
Share on other sites

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



powyzszy schemat jest z 2 linku. warto przejrzec.

Share this post


Link to post
Share on other sites

ja polecam ten. Z artykułu z 2007r a poprawionego w 2013. Pre ma zaktualizowaną charakterystyke RIAA (dla obecnych wymagań audiofili) oraz wykorzystuje niskoszumowe wzmacniacze operacyjne.

Podstawowa zaleta nie ma kondensatora w torze audio.



Po przemyśleniu sprawy, zdecydowałem się na budowę tego wzmacniacza RIAA w wersji pasywnej.

Brak kondensatora w torze sygnałowym jest tu głównym powodem, drugim - ale równie ważnym - jest możliwość użycia wysokiej klasy wzmacniaczy operacyjnych Hi-End.

Na razie trzeba zaprojektować PCB, tego nie cierpię!

Edited by JanF

Mistrz Yoda powiedział: Jest Moc! Ale, przede wszystkim Skywalker, jest Moc Mocy i Moc Mocy Mocy, jako pierwsza i druga pochodna i te trzeba posiąść! Wyskakuj z tego kokpitu i bierz się za tabliczkę mnożenia, długa droga przed nami!

Share this post


Link to post
Share on other sites

Nie projektuj- ten pokazany przeze mnie na poprzedniej stronie model uniwersalnej jest wręcz stworzony do tego celu.



Zrobiony wg rysunku na tej płytce przedwzmacniacz pod względem przydźwięku, przesłuchów i zakłóceń też świetnie się sprawuje. Zrobisz z podstawkami, pomechrasz scalaki, a jak już dojdziesz do aydioorgazmu, zrobisz płytkę ;-D

Share this post


Link to post
Share on other sites

Nie projektuj- ten pokazany przeze mnie na poprzedniej stronie model uniwersalnej jest wręcz stworzony do tego celu.



Zgadza się, może masz rację, zrobić dobry projekt w zeszycie kratkowanym (tak jak ty), gdzie i co powsadzać, postawić to przed gałami i jazda!


Mistrz Yoda powiedział: Jest Moc! Ale, przede wszystkim Skywalker, jest Moc Mocy i Moc Mocy Mocy, jako pierwsza i druga pochodna i te trzeba posiąść! Wyskakuj z tego kokpitu i bierz się za tabliczkę mnożenia, długa droga przed nami!

Share this post


Link to post
Share on other sites

No właśnie to "w kratkach" to plan obsadzenia pokazanej obok płytki uniwersalnej. Są tam rezystory montowane w pionie, w moim przypadku R 7k22 był składany z dwóch (szeregowo, mont. pionowy). Płytka malutka, ale bardzo wygodna w obsadzeniu.

Share this post


Link to post
Share on other sites

Czy polecacie jakiś sklep internetowy w którym mógłbym zamówić komplet oporników audio 1%?


Mistrz Yoda powiedział: Jest Moc! Ale, przede wszystkim Skywalker, jest Moc Mocy i Moc Mocy Mocy, jako pierwsza i druga pochodna i te trzeba posiąść! Wyskakuj z tego kokpitu i bierz się za tabliczkę mnożenia, długa droga przed nami!

Share this post


Link to post
Share on other sites

Robi się!


Mistrz Yoda powiedział: Jest Moc! Ale, przede wszystkim Skywalker, jest Moc Mocy i Moc Mocy Mocy, jako pierwsza i druga pochodna i te trzeba posiąść! Wyskakuj z tego kokpitu i bierz się za tabliczkę mnożenia, długa droga przed nami!

Share this post


Link to post
Share on other sites

Robi się!



Nie działa, jak należy, problemy z symetrią wartości napięć zasilania przy uruchamianiu - zaczynam wątpić w poprawność tego schematu!


Mistrz Yoda powiedział: Jest Moc! Ale, przede wszystkim Skywalker, jest Moc Mocy i Moc Mocy Mocy, jako pierwsza i druga pochodna i te trzeba posiąść! Wyskakuj z tego kokpitu i bierz się za tabliczkę mnożenia, długa droga przed nami!

Share this post


Link to post
Share on other sites
