Problem z ramieniem / sygnałem. ? ;)


adamgdansk

Recommended Posts

Trochę to pewnie prozaiczne ale może pomożecie. Wczoraj zamontowałem na gramofonie ramię SME SERIES IIIS które miałem w odwodzie. Ciekawa rzecz - pomimo różnych kontrowersyjnych i negatywnych opinii o tym ramieniu (głównie ze względu na bardzo niską masę efektywną 5g). Generalnie - ramię bardzo fajne w ustawieniach itd. - wygląda plastikowo ale obsługuje się jak porządne SME...



No ale do brzegu - podłaczam wkładkę, wszystko ładnie skręcam, reguluję i ... nie mam sygnału w prawym kanale. Hmm. Wkładka jest OK. No to sprawdzam kable phono rca, może zepsute stare kable SME, wkładam inne czincze - ten sam efekt, więc nie kable. Zmieniam kable kanałami - sygnał zmienia kanał, teraz gra prawa kolumna. Phono sprawne. Zmieniam kable kanałami w ramieniu - wychodzi mi na to że nie idzie sygnał na prawy kanał w ramieniu. Może jednak wkładka padła. Zmieniam wkładkę - bez zmian, gra tylko lewy kanał. Wkładki sprawne. Zmieniam podpięcie pinów we wkładce (prozaicznie - podpinam czerwony za biały, zielony tam gdzie niebieski i vice versa). I mam ciszę w obu kanałach. Teraz to już zgłupiałem - bo skoro szedł sygnał lewym kanałem to teraz powinien chyba pójść prawym. Trochę się już zakręciłem, tym bardziej, że nie wiem jak ustalić w którym miejscu coś się schrzaniło. W tym ramieniu jest zdejmowana fajka ramienia więc są de facto 3 miejsca kontaktowe - wkładka/fajka, fajka/korpus ramienia, potem gniazda phono rca.

Jak najłatwiej ustalić w którym miejscu coś się schrzaniło albo nie styka? ;)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Z załączonego rysunku wynika, że w ramieniu są dwa złącza. Gdzie jedna strona jest zamocowana na sztywno a druga musi być ruchoma lub mieć kształt tulipana (dla zapewnienia prawidłowego styku) w który wchodzą bolce. Radzę sprawdzić te gniazda. Dawno temu miałem taki problem w jednym z modeli Kenwooda. Ponieważ nie był to drogi model gramofonu więc bez zastanawiania użyłem preparatu w spraju do czyszczenia styków. Natomiast w polskich gramofonach z odłączanym headshellem są w ramieniu ruchome bolce na sprężynkach które zacinają się na skutek powstawania tlenków. Tutaj pomógł olej silikonowy zabezpieczajaco-smarujący. Przypominam, że przed użyciem jakiegokolwiek preparatu należy zapoznać się z jego działaniem na na izolację przewodów i plastikowe elementy ramienia.

Link to comment
Share on other sites

Z załączonego rysunku wynika, że w ramieniu są dwa złącza. Gdzie jedna strona jest zamocowana na sztywno a druga musi być ruchoma lub mieć kształt tulipana (dla zapewnienia prawidłowego styku) w który wchodzą bolce. Radzę sprawdzić te gniazda. Dawno temu miałem taki problem w jednym z modeli Kenwooda. Ponieważ nie był to drogi model gramofonu więc bez zastanawiania użyłem preparatu w spraju do czyszczenia styków. Natomiast w polskich gramofonach z odłączanym headshellem są w ramieniu ruchome bolce na sprężynkach które zacinają się na skutek powstawania tlenków. Tutaj pomógł olej silikonowy zabezpieczajaco-smarujący. Przypominam, że przed użyciem jakiegokolwiek preparatu należy zapoznać się z jego działaniem na na izolację przewodów i plastikowe elementy ramienia.

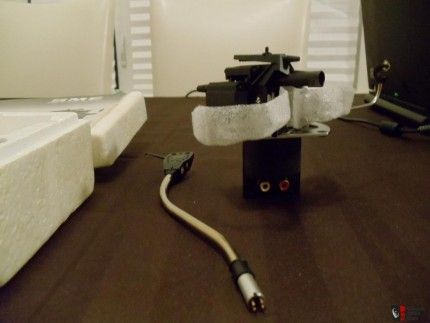

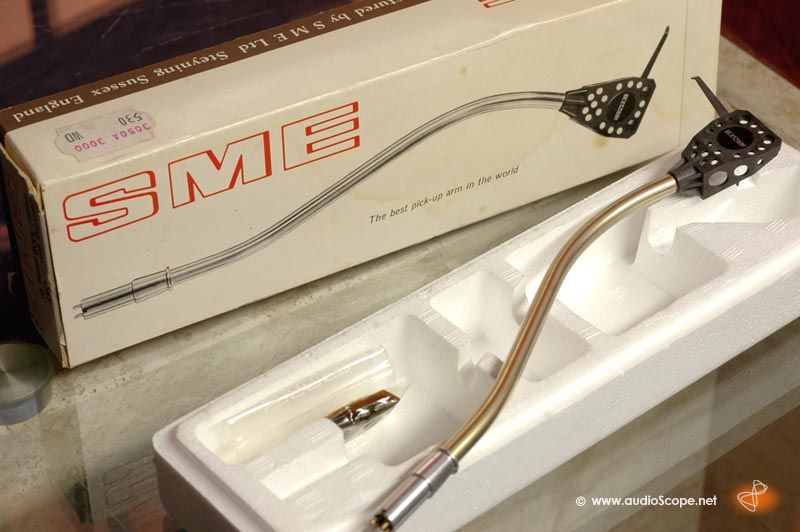

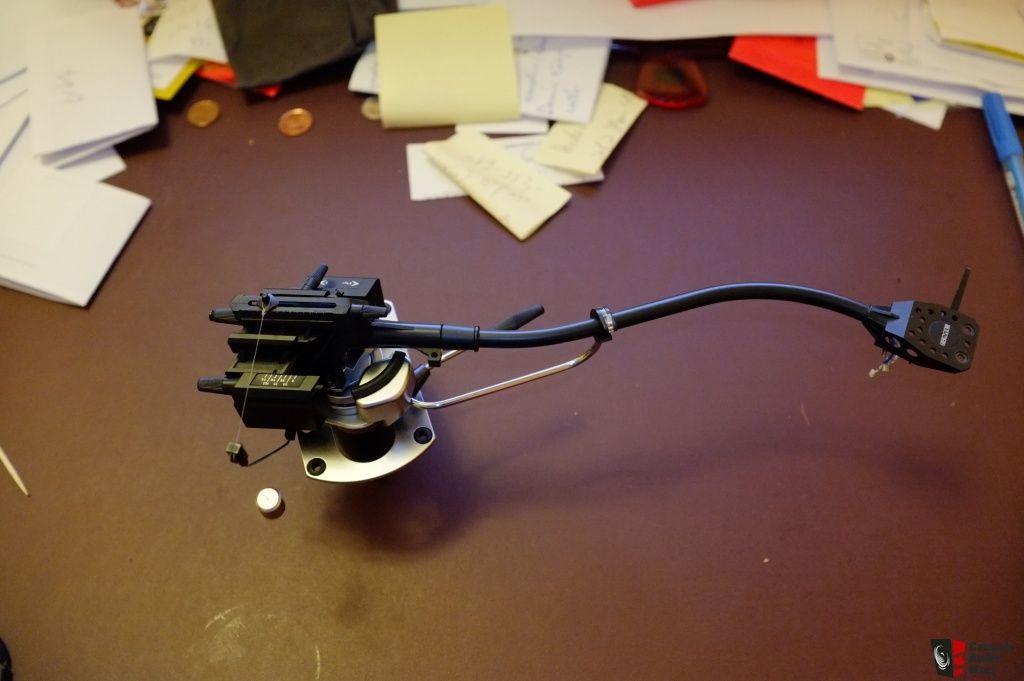

z netu kilka fotek aby pokazać jak to ramię wygląda, ta fajka jest zdejmowana - w samym korpusie w otworze w który się ją wciska i dopycha są po prostu na "dnie" otworu cztery małe mikro blaszki do których te piny z fajki powinny dotykac aby sygnał szedł...



to może spróbuję ;)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )




Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Spróbowałbym miernikiem zbadać przejścia w zmontowanym ramieniu bez wkładki. Efekt powinien być taki jak na załączonym filmiku. Jeżeli posiadany miernik nie ma buzzera to na zakresie pomiarowym rezystancji wskazanie powinno miec wartośc bliską zera, np. 0,1 Ohm. Jeżeli wszystko będzie ok. Podłączyć wkładkę i sprawdzić rezystancję obu kanałów. Każdy szanujący się producent wkładki podaje taki parametr. Np.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) parametr nazwany tutaj "Impendancja wewnętrzna, rezystancja DC".

Link to comment
Share on other sites

No dobra. Jedną końcówkę miernika dotknę do jednego z czterech kabelków jakie podłacza się do wkładki a drugą końcówkę do gniazda rca. Tylko dla pewności - gdy od strony headshella dotknę lead z czerwonym kolorem (prawy kanał) to gdzie na gnieździe rca w ramieniu powinien być sygnał - w środku gniazda czy na zewnętrzu? czy też na zewnętrzu gniazda powinien być sygnał z zielonego (ground left)? ;)



Sorry, bez sensu pytanie, po zdjęciu kołnierza będzie oczywiście widac gdzie który kolor jest dolutowany do gniazda rca...

Link to comment
Share on other sites

No i sprawdzone. Okazało się że to kabel w fajce a dokładniej chyba końcówki podpinane do wkładki, coś tam nie stykało i generalnie chyba do re-wire by się nadawały. Udało mi sie je tak poruszać, że złapały kontakt i sygnał idzie na oba kanały, ale to jednak rozwiązanie tymczasowe. No ale chociaż nauczyłem się że mój miernik ma taką opcję hahahah ;)
