Bipolarna końcówka mocy - problem


Szymon_64440

Recommended Posts

Witam

Postanowiłem zrobić bipolarną końcówkę mocy do mojego basu. Na warsztat poszedł układ

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) . Niestety przez źle opisane wyjścia w zasilaczu (zamieniony + i -) układ się posypał.... Sprawdziłem tranzystory (wyglądają na wporządku), wziąłem się za kondensatory, ale na mierniku na "teście diody" też wyglądają na ok. Oczywiście zaopatrzę się w nowe i podmienię je tak czy owak.

Czy mogę prosić o jakieś rady, porady, wskazówki, itp?:)

Rzecz jasna "poleciały" bezpieczniki, jakiś rezystorek i tranzystory mocy grzały się na potęgę:P

Po zamianie zasilania na właściwą, tranzystory nadal się grzeją, a podłączony głośnik porządnie buczy:D

Link to comment
Share on other sites

Robiłem kiedyś tą końcówkę i płytki miały dobre oznaczenia. Mimo wszystko nie polecam jej, coś chyba jest tam skopane w projekcie, może płytka. Wzmacniacz lekko brumi i nie ma na to sposobu.



Witam,

płytka jest w najlepszym porządku to po prostu Symasym, ma wszystko dobrze opisane wartości i schemat według poprawionej wersji Flodinsa. Złożyłem niedawno dual mono na tym razem z:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

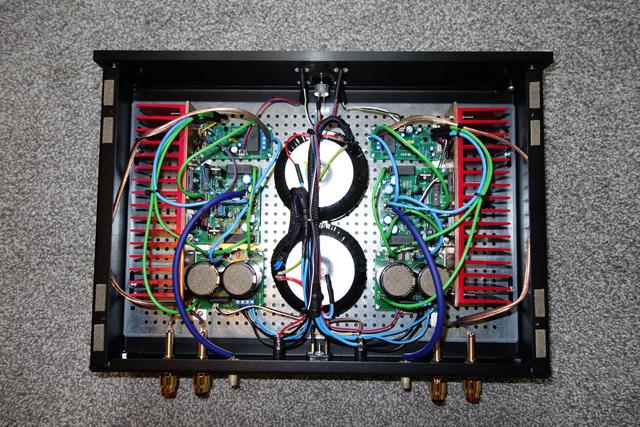

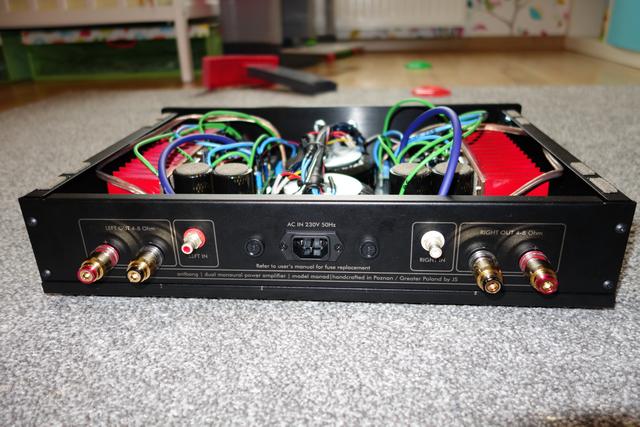

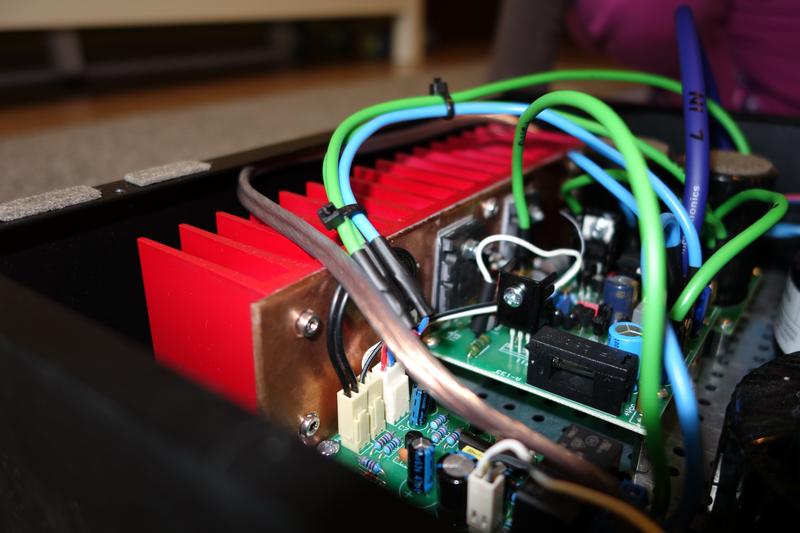

i nic nie brumi, zero szumu / przydzwięków nawet przy wsadzeniu ucha do głośników także jeżeli macie takie efekty wincie swój montaż lub jakość elementów / połączeń / złego prowadzenia przewodów (ekranowane?). Gorąco polecam te płytki. A dla niedowiarków:



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) post-16055-0-57138800-1478444023_thumb.jpgpost-16055-0-77616200-1478444023_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
