PCM58 DAC

[Holgin]



jak by się nad tym chwilę zastanowić, to w wykonaniu diy rozwiązanie to ma same zalety

Tzn jakie?

[antichoice]

Mam pytanie. Jakie inne tranzystory zastosować zamiast trudno dostępnych BCP51 i BCP54?

Te tranzystory sa w TME.

Odnośnie BCP51 dostałem taką odpowiedź z TME

"Towar zamówiony u dostawcy

Przewidywany termin dostawy do magazynu.

08 tydzień 2020 (2020-02-17 - 2020-02-23)"

[rafals]

Odnośnie BCP51 dostałem taką odpowiedź z TME

"Towar zamówiony u dostawcy

Przewidywany termin dostawy do magazynu.

08 tydzień 2020 (2020-02-17 - 2020-02-23)"

Dobre, jak to pisałem było chyba kilka sztuk.

[olog]

Dzisiaj kurier przywiózł płytki :)



Jutro wyślę info do kolegów, którzy zamówili tylko pcb do daca, planuję wysyłkę w środę po świętach.



Xilinxy zamówiłem w trzech różnych miejscach i mam nadzieję, że w przyszłym tygodniu coś już przyjdzie.

[Yasica]

Podobny wątek u Rosjan z tym DACem Pcm58 :



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MARER]

DAC złożony ...kości out i jak znajdę w weekend chwilę uruchomienie i próba sprzętu ...świetne jakościowo płytki PCB ...Dziękuję Olku !!!



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[olog]

Dzięki za miłe słowa ...



Tu z kolei propozycja prestabilizacji do daca. Niezmiernie skomplikowany układ 317/337 :))

ale nic lepszego ne jest tu potrzebne ...



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gavron04]

Lista elementów dla psu dac:





1x LM317 TO-220

1x LM337 TO-220

12x dioda prostownicza np FR2D lub inne wedle uznania obudowa smb

4x ark 2pin, raster 5.08

2x led 1206



Rezystory:

2x rled 3k6 (tam w zasilaczu do filtru jest błąd, powinno być 1k)

2x rezystory 2k7 1206

2x rezystory 220R 1206



Kondensatory:

2x 2200uF/35V, raster 7.5mm

2x 1000uF/25V, raster 5mm

2x tantal 22uF/20V , obudowa "D"

4x 100n 1206

[gavron04]

*Wymiary kondensatorów:

2200uF/35V, raster 7.5mm, fi 18mm

1000uF/25V, raster 5mm, fi 13mm

[olog]

Dzięki gavron04!



Kilka uwag odnośnie montażu i uruchamiania:



Uwaga 1

BOM jest sprawdzony już przez kilka osób i jest w 100% bezbłędny

uruchomienie sprowadza się do kontroli napięć zasilających przy scalakch wyjętych

z podstawek. Powinno być +/-12 dla sekcji analogowej oraz +5/-12 dla pcm-a.

Ponieważ napięcia są ustawiane za pomocą dzielników rezystorowych oraz samo źródło

odniesienia ma jakąś tam tolerancję nie spodziewajmy się, że będziemy mieli +12.0000V :)

Jakieś tam różnice zawsze będą, aby w granicach rozsądku :)



Uwaga 2

PCM58 na taką właściwość, że bez sygnałów zegarowych wystawia na wyjściu dziwne prądy

i na wyjściu daca pojawia się napięcie np 0,5 lub 2V, jest to normalne i nie należy się tym przejmować.



Układ w normalniej pracy ma na wyjściu offset rzędu pojedynczych mV. Nic nie pływa, dryfuje itp.



Uwaga 3

W komplecie mamy dwie identyczne płytki. Wyboru kanału L i P dokonujemy zworką na płytce.

Oznaczenie DOL i DOR.



Uwaga 4

Schemat dostępny na życzenie bez problemu. Jeśli znajdzie się ktoś miły

i ładnie przerysuje można będzie tu umieścić. Jak co poniektórzy już wiedzą

moje rysunki nie bardzo nadają się do publikacji :) Serio piszę, jeśli ktoś

ma ochotę i coś tam umie w Eaglu, niech da znać.



Uwaga 5

Jeśli nie zamierzasz mierzyć thd, nie montuj pr-ka w układzie korekcji MSB.

Na słuch nie da się ustawić. A z przypadkowo ustawionym będzie tylko gorzej.



Uwaga 6

Taśma łącząca płytki daca z filtrem, to kawałek standardowej taśmy od hdd w rastrze 1.27,

złączki to najzwyklejsze idc16, zaciśnięte w tym samym kierunku.

[Yasica]

DAC złożony ...kości out i jak znajdę w weekend chwilę uruchomienie i próba sprzętu ...świetne jakościowo płytki PCB ...Dziękuję Olku !!!



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Udało się już coś posłuchać ?? :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

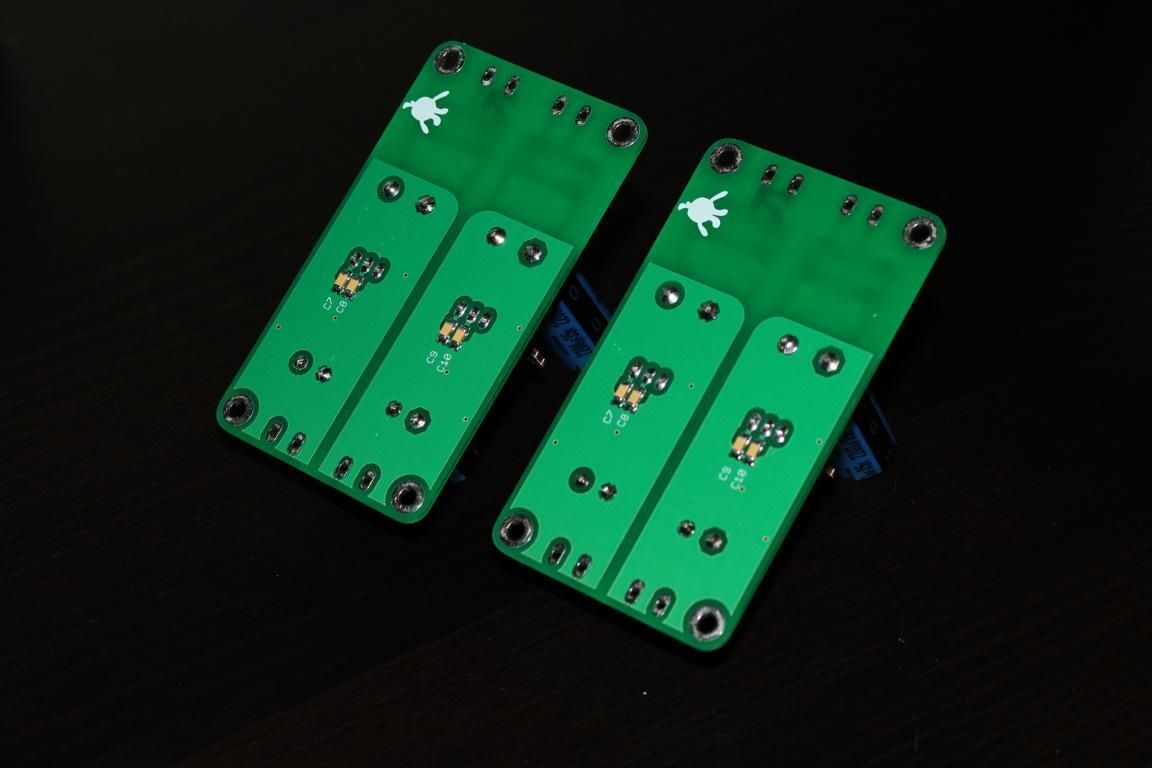

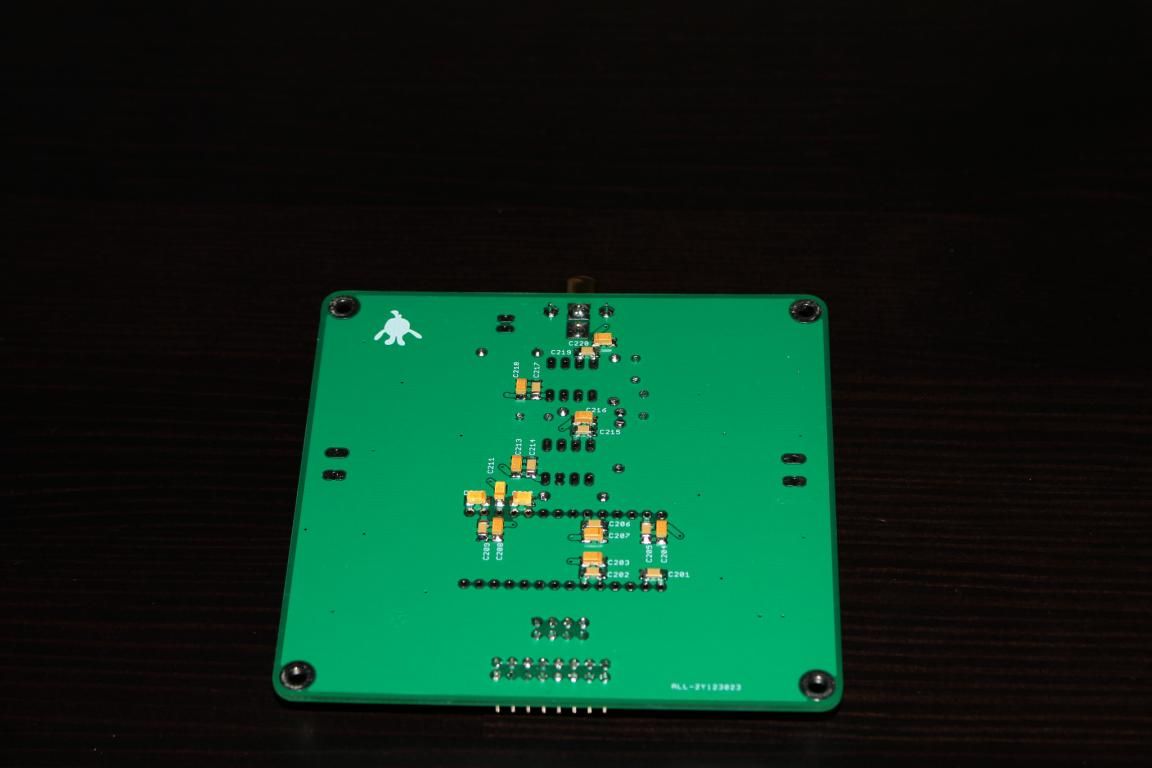

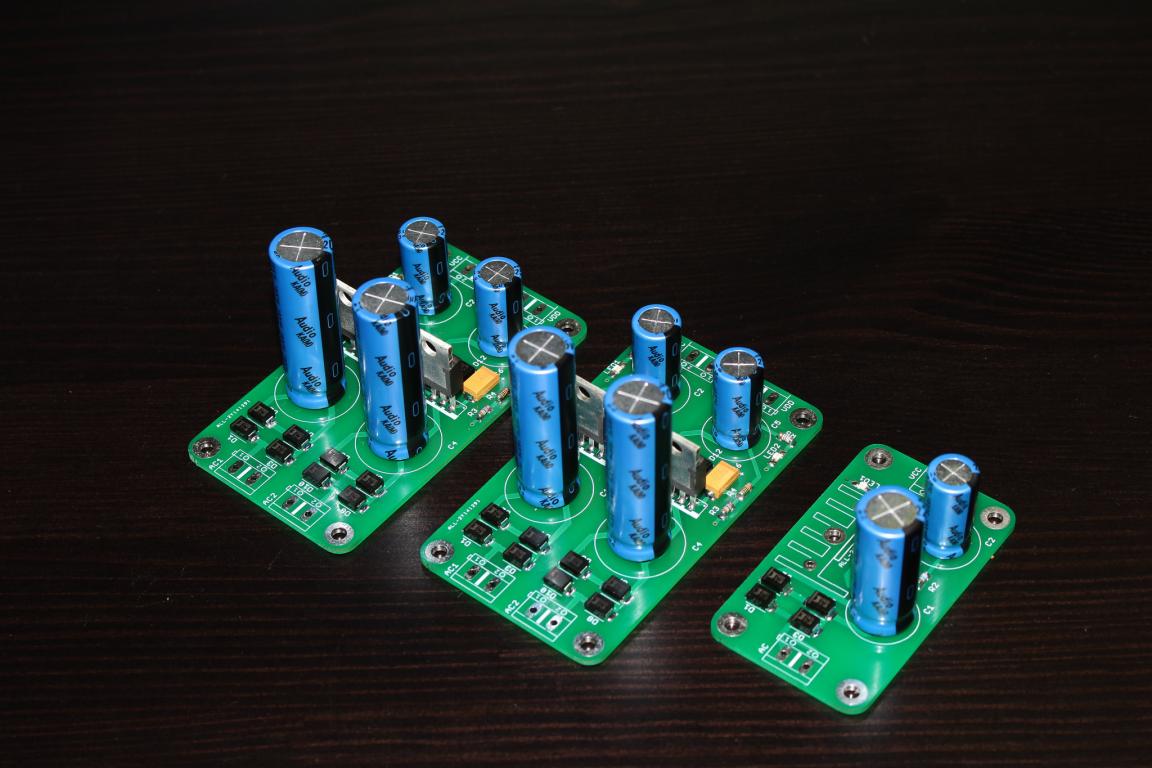

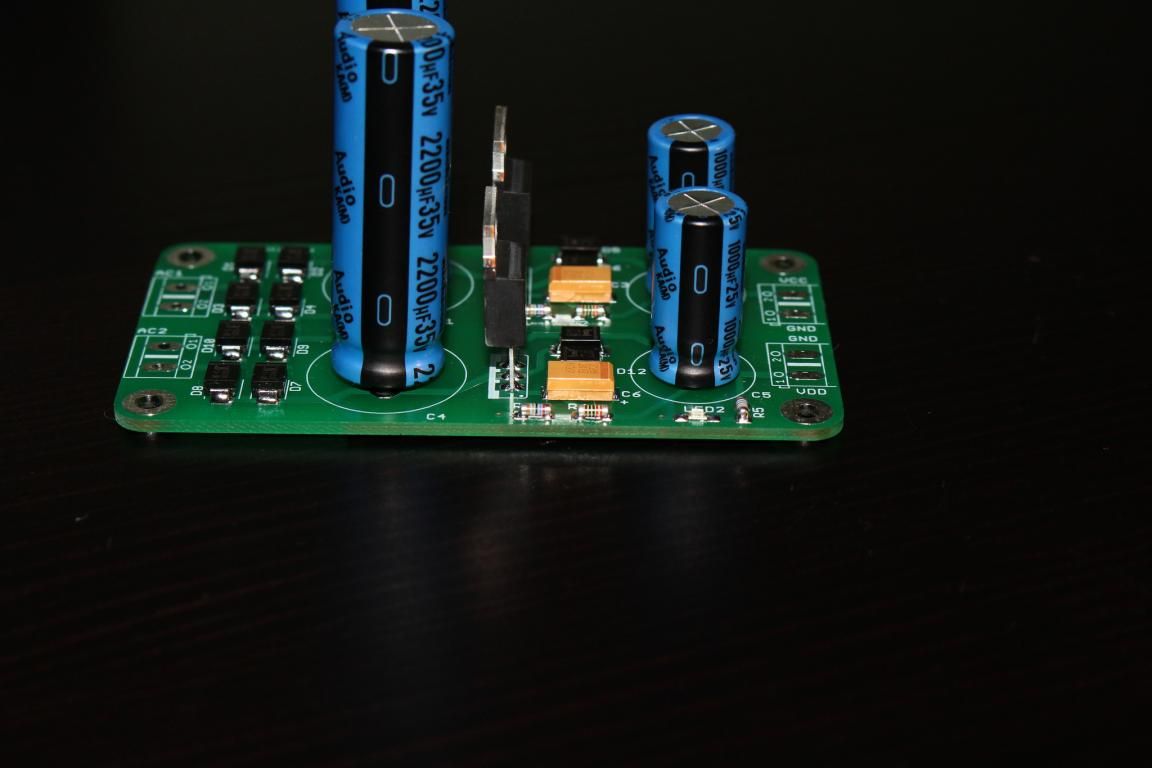

[gavron04]

Cześć wszystkim. Jakiś odzew by się przydał? Ktoś już posłuchał?



Ja zmontowałem większość, czekam za paczką za PCM58, AD811, AD797 i można odpalać :)



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



W lepszej jakości:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yasica]

Znalazlem ciekawy cykl artykułów.

A jakze u wschodnich sąsiadów.



Goolgle tlumacz dosc ludzko tłumaczy.

Warto poczytac dlacze wybrali PCM58 i mozna zawsze cos podejrzec podpatezyc :



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )







Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )







Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yasica]

Nie wiem czy ktoś czytał to co podesłałem ( bo trochę tam gość opisuje )



Z Tego co go zrozumiałem to



Konwersja aktywna na Tranzystorach Germanowych, radzieckich typu MP11 ( Dał także Trafo, ale pózniej zrezygnował z Niego. )



Lampa wyjściu z niskim RA.

Trioda 71A :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





Rezystory Allen Bradley.



Wg Niego tego typu konwersja przypomina brzemienim Lampę, z wszelkimi zaletami tranzystora.

Bardzo blisko brzmienia czarnej płytki ( analogu)



WG niego także te kości (PCM58 ) są bardzo czułe na jakość zasilania.



Co Wy na to ?

Ktoś przerabiał ten Vinegowe tranzystory ??



Zakładając że mamy najlepszy dostepny na rynku filtr ( FPGA ) najnowsze odbiorniki SPdif i USB ( AK4118 , Amanaero lub Xmosy X208, 216 ) i fajne płytki robiąc bezkompromisowy Analog możemy osiągnąć naprawdę konstrukcję na lata łączącą ogień i wodę ( przynajmiej ja zmierzam w swojej głowie z moim projektem w tym kierunku ) :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kolmen]

Gdybyś znał rosyjski to odpuściłbyś sobie wynalazki tego gostka

[Yasica]

Gdybyś znał rosyjski to odpuściłbyś sobie wynalazki tego gostka



Mozliwe.

Ja szukam czegos ciekawszego i umownie mowiac "lepszego" niz standardowy analog na Opkach.

[Seyv]

Mozliwe.

No to już uzyskałeś merytoryczną odpowiedź...

[Yasica]



No to już uzyskałeś merytoryczną odpowiedź...



Jak zawsze.

Ale jak bym zapytal o :

Audiofilskie wtyki.

Kable

Podkladki

Stoliki

Gotowe chisnkie DACi

Kondy w zasilaczu



To hohoho internetu by braklo ;)

[kolmen]





Mozliwe.

Ja szukam czegos ciekawszego i umownie mowiac "lepszego" niz standardowy analog na Opkach.

Podepnij analogówkę do PCM63 od Waldiego i masz pozamiatane

[Nakamichi]

Najlepiej na brzmienie DACów wpływa ich montaż i praca nad nim.

Wieloletnie wertowanie neta raczej tego nie zastąpi ;-))

[Yasica]

Ile Osob składa tego DACa? (2xpcm58 + fpga ) z takim Analogiem jak proponowany (lub innym )



Bedzie z 10 ludkow? :)



Ujawni sie ktos (oprocz gavron 04) ?



Podepnij analogówkę do PCM63 od Waldiego i masz pozamiatane



Jest to brane pod uwagę.



Najlepiej na brzmienie DACów wpływa ich montaż i praca nad nim.

Wieloletnie wertowanie neta raczej tego nie zastąpi ;-))



Pomału dochodzę i ja do tego stwierdzenia.

Ale to człowiek sam musi przekonać się na własnej skórze Panie Józku :)

[Yasioo]

U mnie będzie analog na DHT



pozdrawiam

[Nakamichi]

U mnie będzie analog na DHT



pozdrawiam



"DHT może szkodzić męskim włosom i prostacie, z drugiej strony jednak jest hormonem spełniającym w organizmie bardzo ważną rolę. Błędem jest demonizowanie DHT i dążenie do tego, by go całkowicie wyeliminować.



W dzisiejszym artykule opowiem trochę o DHT – najpierw zajmę się wyjaśnieniem, czym jest i jego potencjalnie złym wpływem na włosy, a potem opowiem trochę o męskich androgenach: testosteronie i DHT oraz funkcjach, jakie spełniają w męskim organizmie.

Co to jest DHT?



DHT to skrócona nazwa dihydrotestosteronu, męskiego hormonu płciowego, czyli androgenu. DHT powstaje z testosteronu przy współudziale enzymu 5 alfa reduktaza. Powstaje w różnych częściach ciała, nie tylko nadnerczach, czy skórze skóry głowy.



DHT mogą też wytwarzać organizmy kobiet, bo i one produkują niewielkie ilości testosteronu, który w sprzyjających warunkach może konwertować właśnie w dihydrotestosteron."





Ale żeby działało na słuch ............ ;-)

[Yasica]

U mnie będzie analog na DHT



pozdrawiam



Lampa DHT (ang. Directly Heated Triode )



Więc nie wiem dlaczego jest szydera ?

[Yasioo]





Lampa DHT (ang. Directly Heated Triode )



Więc nie wiem dlaczego jest szydera ?





To przecież AS :) jakos mnie to nie dziwi :)

To już taki pudelek się robi ;)

[antichoice]

Czy kręcenie potencjometrami i pomiar THD za pomocą RMAA będzie miarodajne czy lepiej generoator i oscyloskop?

[.3lite]

Najlepiej program ARTA i FFT (Spectrum Analyzer) w czasie rzeczywistym :) Generator i oscyloskop ci nie da.

[gavron04]

To prośba do Olka - jak możesz to wrzuć jakąś instrukcję jak najlepiej i czym ustawić potencjometr.



Pozdrawiam

[antichoice]

Dobry pomysł. Przyłączam się do prośby.

[.3lite]

W datasheet powinien być jeszcze jeden sposób z ustawieniem danych wartości 2s complement i mierzenie wyjścia przy użyciu dobrego multimetru, ale jednak analiza FFT w czasie rzeczywistym jest najlepszą metodą. Musicie mieć sensowną kartę dźwiękową do takich pomiarów (np. EMU 0202).
