    PJotr Współtwórca

    PJotr

    Opublikowano
    Opublikowano

    Olog

    jaki stabilizator montujemy w zasilaczu do FPGA?



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 3 tygodnie później...
    antichoice Poszukiwacz

    antichoice

    Opublikowano
    Opublikowano (edytowane)

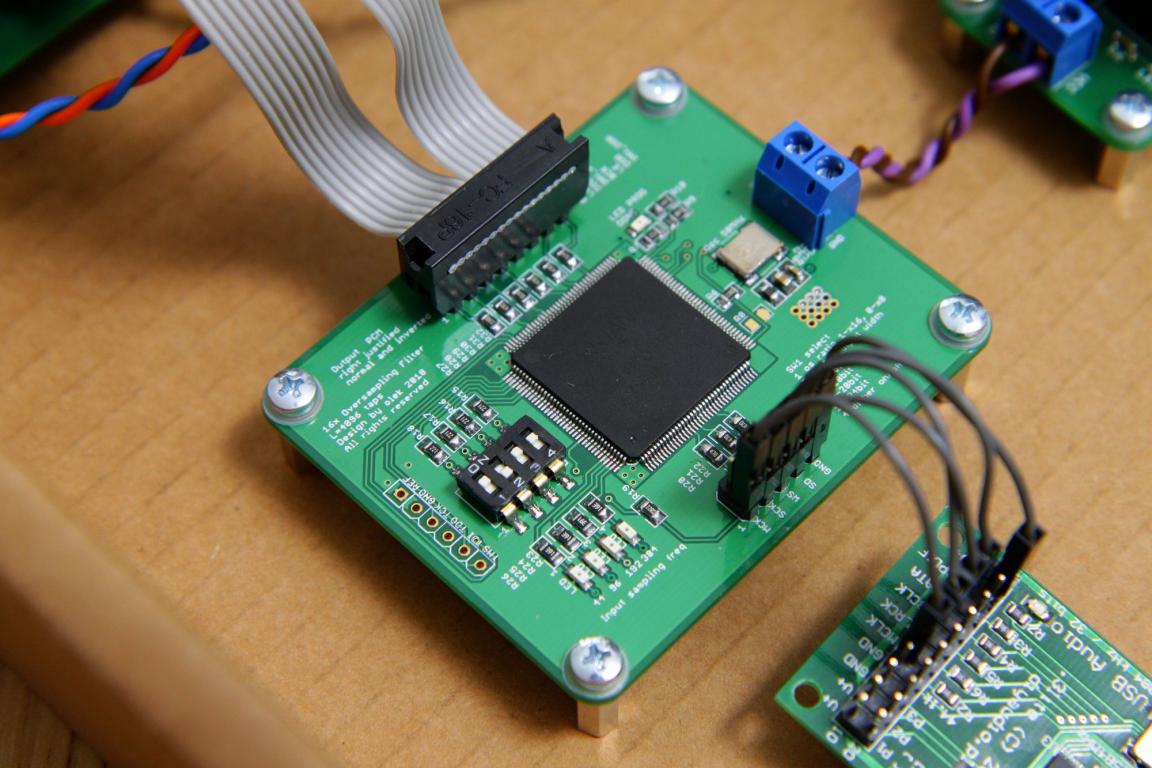

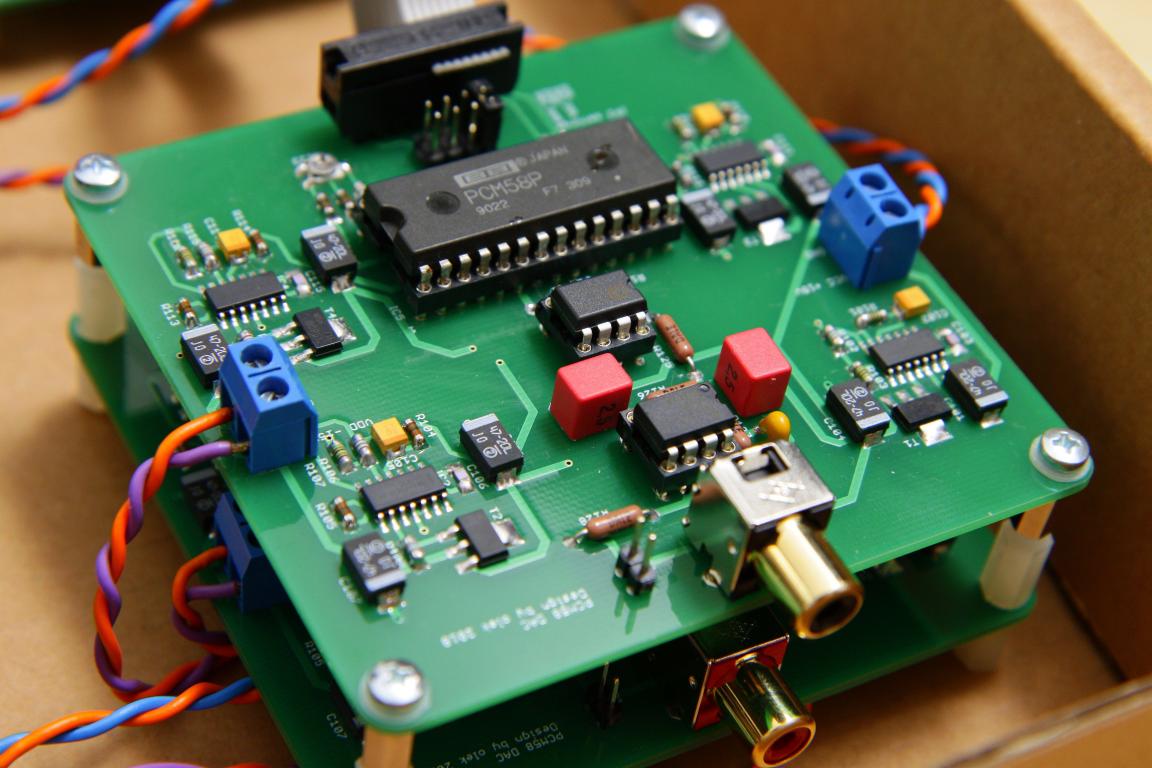

    U mnie wygląda tak.

    Każda płytka powinna mieć osobny zasilacz bo jeden nie wystarczy i kiepsko gra.

    Po zasileniu osobnymi zasilaczami od razu słychać różnicę na plus.

    Bardzo wysoko go oceniam. Jeden z najlepszych daców wg mnie.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez antichoice
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 1 miesiąc temu...
    zufad Nowicjusz

    zufad

    Opublikowano
    Opublikowano

    Witam,



    Spaliły mi się wysokotonówki podczas słuchania.

    Stało się coś dziwnego, tak jakby ten DAC się wzbudzał, komuś się coś takiego przytrafiło koledzy?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Yasica Poszukiwacz

    Yasica

    Opublikowano
    Opublikowano

    Witam,



    Spaliły mi się wysokotonówki podczas słuchania.

    Stało się coś dziwnego, tak jakby ten DAC się wzbudzał, komuś się coś takiego przytrafiło koledzy?



    A coś więcej możesz opisać?



    Jaka reszta toru, grałeś z plikow czy z czegoś innego?



    Jesteś pewien że to źródło A.nie wzmaka?



    A.jakie to kolumny i tweetery?





    U mnie wygląda tak.

    Każda płytka powinna mieć osobny zasilacz bo jeden nie wystarczy i kiepsko gra.

    Po zasileniu osobnymi zasilaczami od razu słychać różnicę na plus.

    Bardzo wysoko go oceniam. Jeden z najlepszych daców wg mnie.



    Z czym porównywales?

    Jaka reszta toru, jaka muzyka i akustyka?



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    gavron04 Entuzjasta

    gavron04

    Opublikowano
    Opublikowano (edytowane)

    Jeden kolega się może wypowiedzieć, co jest powodem spalenia wysokotonówek, które też poleciały z dymem. W skrócie trzeba na wyjściu dać wzmacniacz operacyjny, który jest "unity gain stable", a pewnie miałeś AD797, który niestety nie ma tej funkcji.





    zufad- daj znaj jakie masz wzmacniacze operacyjne u siebie.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez gavron04
    Lubię to Lubię to ×

    www.gavron04.diyaudio.pl układy audio

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Nakamichi Entuzjasta

    Nakamichi

    Opublikowano
    Opublikowano

    Witam,



    Spaliły mi się wysokotonówki podczas słuchania.

    Stało się coś dziwnego, tak jakby ten DAC się wzbudzał, komuś się coś takiego przytrafiło koledzy?



    Czy zadałeś sobie trud sprawdzenia co się dzieje na wyjściu DACa oscyloskopem , lub w jakikolwiek inny sposób sprawdziłeś jego stan przed wpięciem w tor odsłuchowy ?

    Rodzaj toru , odtwarzana muzyka nie ma tu raczej najmniejszego znaczenia , jeżeli inne urządzenia w tej roli działały bez zastrzeżeń przez dłuższy okres .

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    LuSzTi Poszukiwacz

    LuSzTi

    Opublikowano
    Opublikowano

    Kolega zufad nie pierwszy ze spalonymi wysokotonówkami z tym przetwornikiem.

    Na diyaudio.pl też był taki przypadek, berylowe Revelatory poszły z dymem, tanio nie było :/

    Ja mam wersję na PCM1704 i w zasadzie na dziś boję się ją włączyć, mimo, że mam wzmacniacze wyłączające się przy wykryciu wzbudzenia. ze 3-4 razy się wyłączyły.



    Niekoniecznie problemem może być AD797, nota aplikacyjna mówi, że można stosować go ze wzmocnieniem 1, w pewnych określonych warunkach, strona 13 - Noninverting configuration

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    W tym układzie jest w sprzężeniu 150R, co nie jest jakimś mega odstępstwem, z tym, że to nie jest klasyczna aplikacja a Sallen-Key.

    Winowajcą może też być AD811, też dość wredna kostka.



    Generalnie taki urok DIY :) Choć fajnie by było, gdyby kolega olog znalazł chwilę czasu sprawdził czy da się coś z tym zrobić :)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    Asustor AS-5002T z MPD + Amanero + AD1865 .3lite DAC + Autorskie PRE + Monobloki Ravlus Amplifilo + kolumny Tatami Audio Hudba

    Odnośnik do komentarza
    Udostępnij na innych stronach
    raven1985 Poszukiwacz

    raven1985

    Opublikowano
    Opublikowano

    Spróbujcie w szereg z C118 wstawić rezystor 100om . Może rozwiąże temat .

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    "We designed our valve (tube) amplifier, manufactured it, and put it on the market, and never actually listened to it. In fact, the same applies to the 303 and the 405" - Peter Walker - Quad

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Holgin Poszukiwacz

    Holgin

    Opublikowano
    Opublikowano

    Dużo zależy od projektu PCB. AD811 z gołym sprzężeniem zwrotnym potrafi się wzbudzić, 2500uV/s robi robotę, na płytce 2 warstwowej miałem z tym problem, ta sama aplikacja na 4 warstwach - nie ma sprawy :) samo prowadzenie ścieżek zasilania może wywołać problemy.



    AD797 w starszych rewizjach miał chyba jakiś problem ze wzbudzaniem, ale tutaj mamy 10pF równolegle do 150R, więc nie powinno być problemów.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    zufad Nowicjusz

    zufad

    Opublikowano
    Opublikowano

    Hej.



    Myślałem ze uznacie mnie za wariata ale jednak nie.



    Od lat słucham na rotel rb 1090 - sporo DACow za mną i do tej pory problemów nie było.

    Słucham FLACow z komputera, głównie.



    Wzmacniacz operacyjny jaki zastosowałem to wspomniany wcześniej AD797



    Widzę ze ten DAC to poskramiacz berylow, u mnie zdechł jeden berylowy satori, drugi fest zniekształca.



    Nie mogę mieć pretensji bo to przecież DIY, bez gwarancji.

    Niestety ten produkt zdaje się być nie do końca sprawdzony.

    Tak wiec, radzę uważać.



    Padło podczas Aphex Twin - windowlicker ;-p



    @luszti - co za fajny sprzęt ma takie zabezpieczenie?



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    gavron04 Entuzjasta

    gavron04

    Opublikowano
    Opublikowano

    Borysgo2 - komplet wyregulowany. W temacie kostki do wzięcia, ostatnia strona

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    www.gavron04.diyaudio.pl układy audio

    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 1 rok później...
    jurek Kompan

    jurek

    Opublikowano
    Opublikowano (edytowane)

    Na rosyjskim forum znalazłem interesujący projekt DAC PCM58 zrobiony w chyba w P-CAD 2006. Nie używam tego programu. Może ktoś sprawdzić czy projekt da się otworzyć?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez jurek
