Napiszę Wam jak to robię :)



Najpierw gram przez tydzień, bez jakiegokolwiek ustawiania, na ogół te przetworniki leżały latami nie używane i trzeba je troszkę rozruszać :) serio, to nawet wychodzi w pomiarach...

Dobrze jest też zapodać szum biały itp...., krótko mówiąc ma grać na okrągło...



potem PCM58 regulujemy tylko dla małych sygnałów, zapodajemy sinus -60dbFS i dalej



1. dobra karta dźwiękowa i regulujemy na minimum THD (programy Arta, Spectra coś w tym stylu)

albo

2. oscyloskop i ustawiamy na złożenie obu połówek sinusoidy (widać na ekranie od razu)



z mojej praktyki, obie metody dają równie dobre wyniki



warto powtórzyć ustawianie i skontrolować jak idzie na sinusie -30, -40, -50db i wypośrodkować...

Nie da się tego zrobić w 2 minuty. cierpliwość wymagana jest....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gavron04]

Olek, czy jakiś schemat wstawisz PSU PCM oraz PCM?



Z tych wartości co zrobiłeś dla zasilacza PCM 317 i 337 > 2k7 i 220R wychodzi mi na wyjściu 16,71VDC oraz -16,85VDC.



Nie lepiej dać 2k7 i 240R? Wg kalkulatora wyjdzie około 15,39VDC.



Czy "tak ma być" ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[olog]

>>wychodzi mi na wyjściu 16,71VDC oraz -16,85VDC.



bardzo dobrze jest, wyjdzie 4-5V spadku na tranzystorze regulacyjnym i pewnie z 5V na LM-ie (przy trafku 15v ac), nic nie zmieniaj.



zapomniałem o schemacie, a on już dawno jest narysowany przez jednego z kolegów :) wieczorem wrzucę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gavron04]

Ok. To jeszcze powiedz w których miejscach ile ma być na PCM bez scalaków PCM58/AD811/AD797 :)



AD797

AD811



+12,166VDC

-12,025VDC



Z czego delikatnie rosną oba napięcia. Do ilu mogą dobić? Czy po włożeniu scalaków jak linie będą obciążone to będzie stabilnie?



PCM

5,134VDC

-12,087VDC

5,137VDC

-12,095VDC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Holgin]

Daj w podstawkę rezystor 1k i popatrz :) napięcia są ok.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gavron04]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Wszystkie 4 sprawdzone, napięcia ok, wlutowane kostki i jutro lecą na pomiary :)



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 9 Maja 2018 przez gavron04

[olog]

Domyślne ustawienia filtra dla pcm58 to "1011"



Tu sposób wykonania taśmy:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



W międzyczasie powstała taka płytka, specjalnie dla jednego z kolegów:

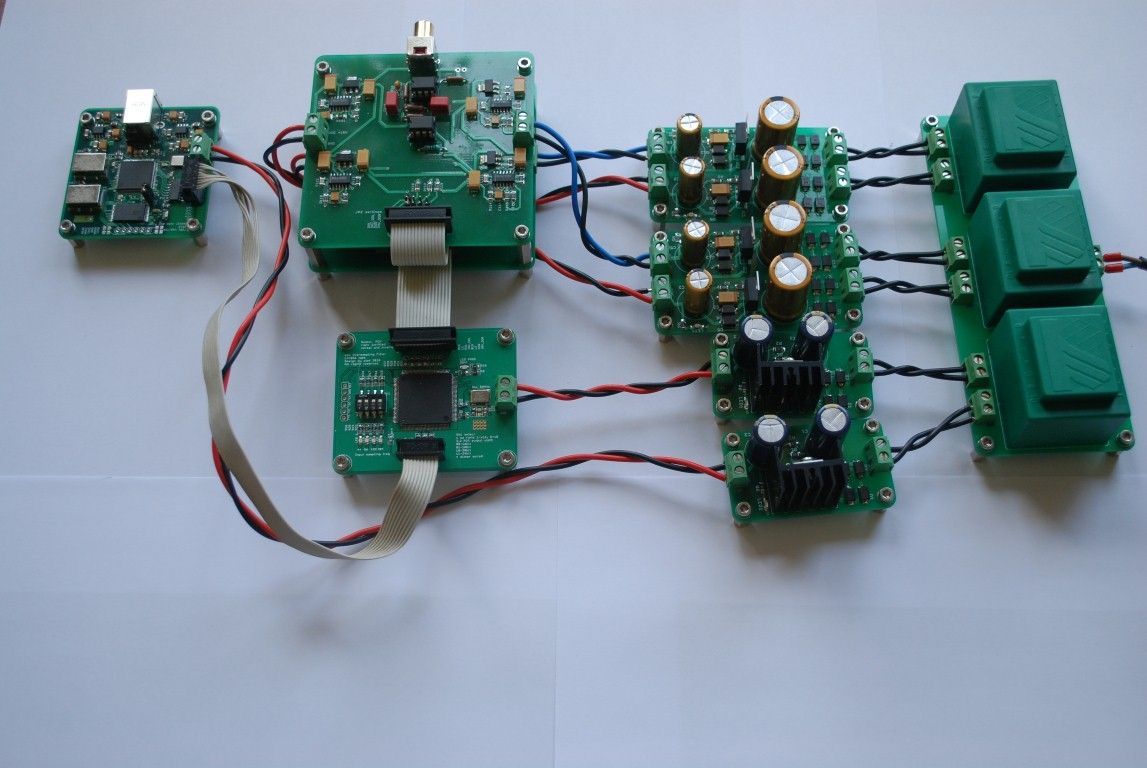

Całość przygotowana do montażu w obudowie, prezentuje się tak:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[antichoice]

Super:) A jaki to DAC bo kostki PCM58 nie widać?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[olog]

Akurat na zdjęciu to 1704 :)



Ale sposób podłączenia jest identyczny i taki sam, jak płytek 58.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

Płytki dotarły.

dzięki!

Ale lutowano to już chyba jesienią.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[.3lite]

Spoko układ razem z filtrem - gratuluję :) Mam u siebie PCM58 od gavron04 na pomiarach do regulacji:









Poniższy Jitter Test konwerterów USB => I2S (Amanero oraz mojego) też był robiony na twoim układzie, ponieważ akurat miałem to podpięte:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[olog]

Schemat do kompletu:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[homodelfinus]

Witam. Jeśli ktoś ma poproszę o bom do psu zarówno do zasilaczy na lm317/337 jak i do płytki, która ma stabilizator "5 nóżkowy".



Pozdrawiam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gavron04]

Olog - testowałeś może trimming pozostałych bitów? 2,3,4 które jak widzę są wolne.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[homodelfinus]

Ma ktoś sprawdzone źródło w miarę tanich ad811?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yasica]

Cześć



Ma ktoś namiary na rezystory minimelf?

z Tego co udało się znaleźć na tę chwilę to tylko po 100 sztuk pakowane.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Seyv]

W tme po 25 sztuk sprzedają. Coś tam mam też u siebie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yasica]

W tme po 25 sztuk sprzedają. Coś tam mam też u siebie.



Dzięki za podpowiedź,ale chyba tam już poszło zapytanie.

Jeszcze jakieś pomysły ??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[antichoice]

Jeszcze slawmir.com.pl

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[747]

w kilku gradacjach

Jeszcze S w Sony CDP X7ESD.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yasica]

Ktoś już coś złożył i posłuchał ??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gavron04]

No coś dużo tych osób, które mają i słuchają :)



Ja od tygodnia czekam za transformatorkiem, niestety zaginął w paczkomacie, ale ostatecznie go znaleźli i jest już w drodze do mnie, także może w tym tyg coś posłucham :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yasica]

No coś dużo tych osób, które mają i słuchają :)



Ja od tygodnia czekam za transformatorkiem, niestety zaginął w paczkomacie, ale ostatecznie go znaleźli i jest już w drodze do mnie, także może w tym tyg coś posłucham :)



Analog oryginalny czy coś modzisz ??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gavron04]

Oryg na "lepszych" częściach :)



Jednak martwi/ciekawi mnie to, że tak dużo osób pobrało płytki i do FPGA, i do PCM i zero odzewu :( Naprawdę nikt oprócz 2-3 osób nie słuchał tego DACa?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yasioo]

Oryg na "lepszych" częściach :)



Jednak martwi/ciekawi mnie to, że tak dużo osób pobrało płytki i do FPGA, i do PCM i zero odzewu :( Naprawdę nikt oprócz 2-3 osób nie słuchał tego DACa?



Ja mam wszystko poskładane :) ....

Analog na lampach 3b7 DHT ... ale? jeszcze nie słuchałem :P odkładam na jesień... w lecie 0 podrywu ze względu na inne prace :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yasica]

Ja mam wszystko poskładane :) ....

Analog na lampach 3b7 DHT ... ale? jeszcze nie słuchałem :P odkładam na jesień... w lecie 0 podrywu ze względu na inne prace :)



Ale nic a nic nie słuchałeś ??



Mój się składa, ale że składa go ktoś i ma swoje zajecia to chwilę to trwa .

Generalnie ja tez potrzebuje go na jaesien, teraz nawet nie ma kiedy słuchać ...



Analog bedzie na lampach, konwersja raczej aktywna, ale na trzanzystorze. nie na wzmacniaczach operacyjnych.

Odbiornik USB to forumowe Amanaero, odbiornik SPDiF to AK4118.



w razie czego za jednym razem zamówiłem tez oprócz kości PCM58 od tego samego dostawcy PCM63 na zaś :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 26 Czerwca 2018 przez Yasica

[Adam_85]

Jakby ktoś był zainteresowany odsprzedaje swój komplet płytek dac, filtr, zasilacze + kostki PCM58 w wersji K. Info na PW lub w Różnych kostkach do wzięcia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[micha7n]

Na tych płytkach można uruchomić PCM63 ? Czy to inna bajka.

Szukam PCB pod 63.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lux_miras]

Ja też mam płytki do takiego zasilacza na LT317 w preregulatorze, mam kilka PCB ale projekt jest sprawdzony i mogę zamówić więcej jak są chętni to można zrobić listę.





Jeśli jeszcze masz to chętnie bym przygarnął 1 płytkę. Jak by co to na PW

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arkotic]

Olog

jaki stabilizator montujemy w zasilaczu do FPGA?
