Przedstawiony projekt daca powstał podczas prac nad filtrem cyfrowym w fpga. Na czymś trzeba było tych filtrów słuchać :)

Układ w całości oparty jest na prototypie, dostał tylko nową pcb. Opis techniczny jest na początku wątku o fpga.

Projekt jest bardzo prosty i tani w wykonaniu, nie zawiera żadnych egzotycznych części. A gra i mierzy się znakomicie :)



Tu fotka polutowanej PCB:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

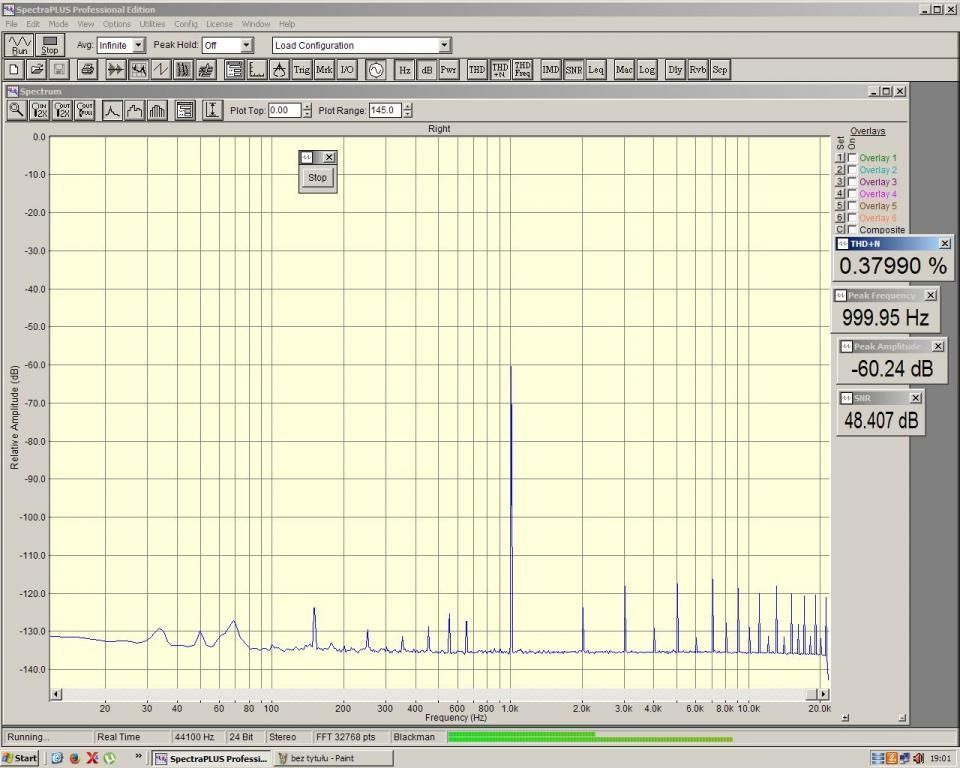

Pomiary, najpierw THD:

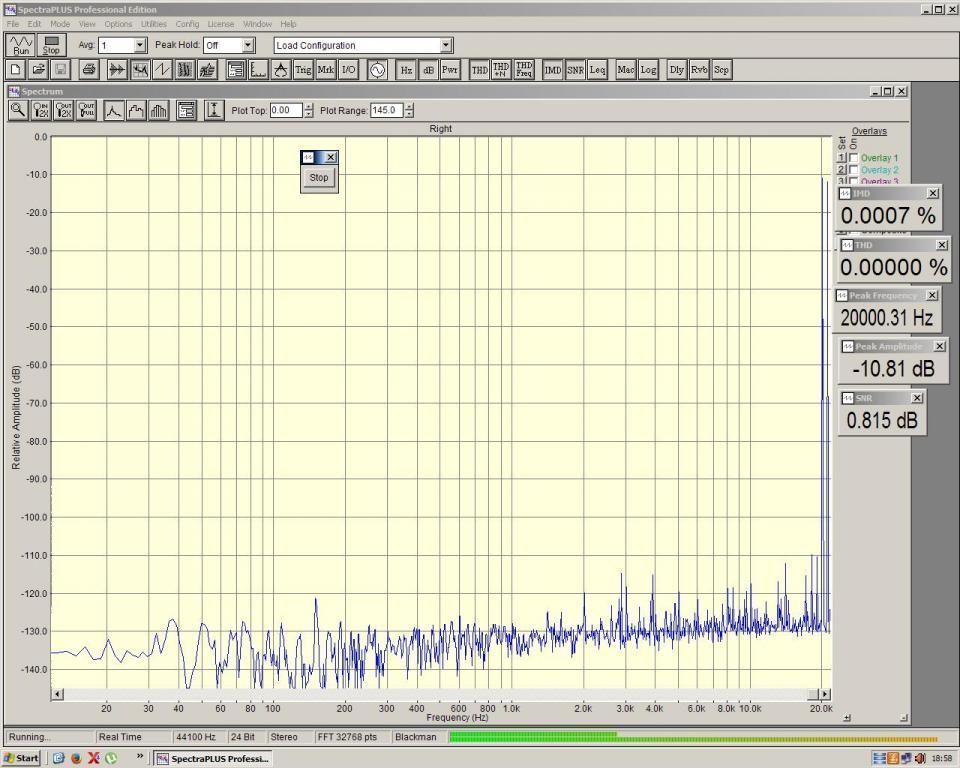

i IMD sygnału 20 i 21kHz:




Nie będę komentował nawet :)



Jakby ktoś chciał spróbować, mam do oddania kilka płytek. Koszt pary pcb z dokumentacją 50zł + kw.

Jak ktoś nie ma PCM58, zapraszam na pw, podam sprawdzone źródło oryginałów w cenie od kilkunastu zł, w zależności od gradacji.

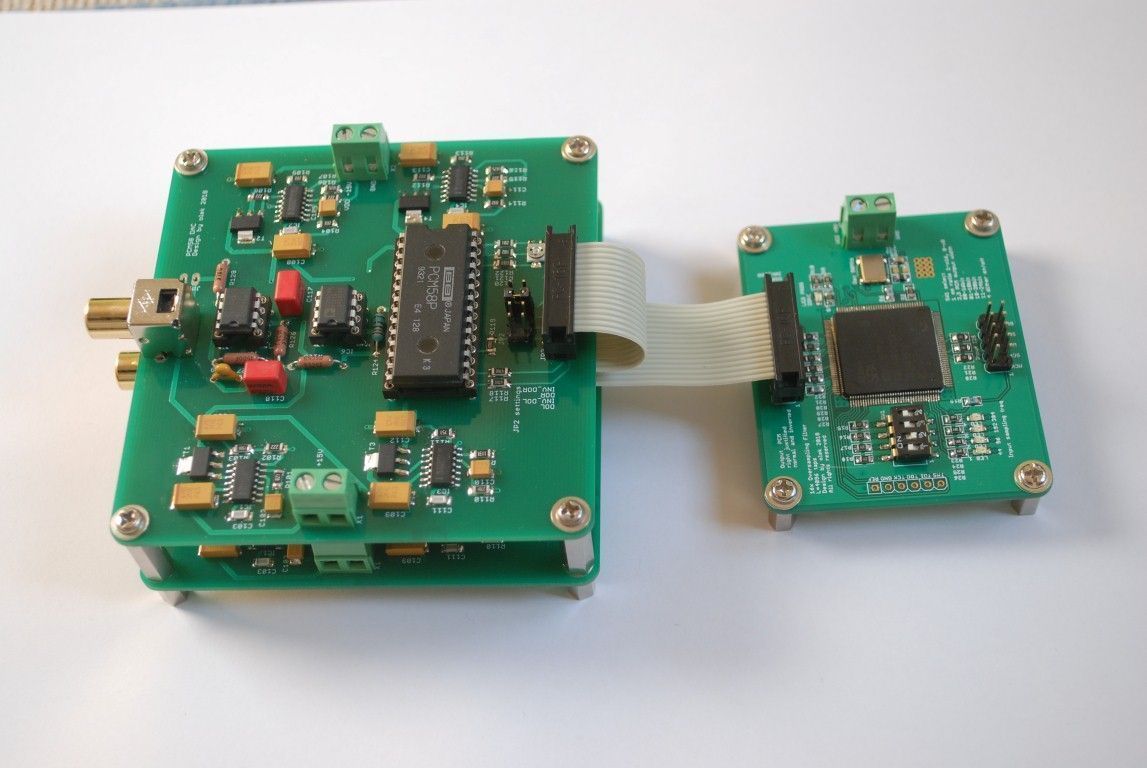

Tak wygląda w połączeniu z flitrem fpga, ale oczywiście nie trzeba tak robić, układ jest uniwersalny :)




Płytki zasilana napięciem stałym od +/-15V. Pobór prądu 40mA w gałęzi dodatniej i 60mA w ujemnej (jednej płytki).



Na zakończenie bom:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Przedstawiony projekt daca powstał podczas prac nad filtrem cyfrowym w fpga. Na czymś trzeba było tych filtrów słuchać :)

Układ w całości oparty jest na prototypie, dostał tylko nową pcb. Opis techniczny jest na początku wątku o fpga.

Projekt jest bardzo prosty i tani w wykonaniu, nie zawiera żadnych egzotycznych części. A gra i mierzy się znakomicie :)



Tu fotka polutowanej PCB:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Pomiary, najpierw THD:




i IMD sygnału 20 i 21kHz:




Nie będę komentował nawet :)



Jakby ktoś chciał spróbować, mam do oddania kilka płytek. Koszt pary pcb z dokumentacją 50zł + kw.

Jak ktoś nie ma PCM58, zapraszam na pw, podam sprawdzone źródło oryginałów w cenie od kilkunastu zł, w zależności od gradacji.



Tak wygląda w połączeniu z flitrem fpga, ale oczywiście nie trzeba tak robić, układ jest uniwersalny :)




Płytki zasilana napięciem stałym od +/-15V. Pobór prądu 40mA w gałęzi dodatniej i 60mA w ujemnej (jednej płytki).



Na zakończenie bom:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ja bym chętnie spróbował

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Widze ze tylko coaxial ?



Wysłane z mojego EVA-L09 przy użyciu Tapatalka



To wyjście analogowe, nie wejście spdif jeśli się nie mylę

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Klika uwag ogólnych, odpowiedzi na pytania zadane na pw itp.

Przydadzą się, ponieważ jutro projekt jedzie do płytkarni :)



Gradacja pcm58

układy występują w kilku gradacjach, począwszy od P potem J, K, K3, KY

z mojej praktyki wynika, że różnią się poziomem thd, ale dla dużych sygnałów 0 -10dBFS

dla niższych (najczęściej występujących) wszystkie selekcje można wyregulować i ustawić

na podobnym, niskim poziomie. I mierzą się wtedy bardzo podobnie. Spokojnie można sprawdzić

na wersji P za kilka usd.



Części i koszty

W układzie nie ma jakichkolwiek drogich elementów. Zachowałbym wartości rezystorów,

szczególnie w układach dzielników 723 warto dać 1%, natomiast wartości kondensatorów nie są specjalnie krytyczne,

zwróćcie tylko uwagę na napięcie pracy, tantale nie lubią pracy w górnym zakresie. Koszt wszystkich elementów

powinien zmieścić się w zakresie 50-150zł, w zależności co kto ma w szufladzie.



Montaż

Podczas montaż zwracamy szczególną uwagę na biegunowość tantali, ciemny pasek to "+" :) Dla ułatwienia załączam widok elementów na top i bottom.



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Przed montażem warto sobie wydrukować :)

Na warstwie dolnej z racji małych wymiarów, oznaczyłem "+", na górnej jest normalnie (czarny pasek).

Uruchomienie sprowadza się do pomiarów napięć +/- 12V oraz +5V. Jak jest w porządku można włożyć scalaki w podstawki

jak nie chcecie regulować thd (potrzebna karta dźwiękowa lub oscyloskop) nie montujcie po prostu PR

ustawianie na oko, zawsze da gorsze rezultaty.



Gniazdko wyjściowe

Dostałem kilka pytań na ten temat. Jest to gniazdo typu cc-134 dostępne w tme. Ma wyjątkowo dobrą jakość.

Osobiście bardzo lubię takie rozwiązanie, z montażem bezpośrednio na pcb, ale jak komuś nie pasuje to obok są normalne pady do przylutowania kabelków.



Zasilanie

Układy stabilizatorów, zaczynają poprawnie pracować, od napięcia 14.2V, czyli trzeba dać +/- 15 do 20V

w zależności na jakie napięcie pracy dacie kondensatorki w zasilaczach. Spokojnie można zrobić zwykły zasilacz

z prostownikami i stabilizację wstępną na LM317/337. Super by było gdyby któryś z kolegów zaprojektował coś takiego.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Super by było gdyby któryś z kolegów zaprojektował coś takiego.

Jeśli można to podpowiem, że Kolega pkrecz już coś takiego zaprojektował :)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Ja też mam płytki do takiego zasilacza na LT317 w preregulatorze, mam kilka PCB ale projekt jest sprawdzony i mogę zamówić więcej jak są chętni to można zrobić listę.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Ja też mam płytki do takiego zasilacza na LT317 w preregulatorze, mam kilka PCB ale projekt jest sprawdzony i mogę zamówić więcej jak są chętni to można zrobić listę.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Ja bym wziął ze 3 komplety

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Dokładnie, miałem na myśli coś takiego jak projekt pkrecza, dałbym tylko gniazda w rastrze 5mm i wyrzucił pr-ka.



@bikerbo



Minimalny odstęp od ścieżek AC 230V to 6mm :)



Kwestia zastosowania trafa do druku ma plusy i minusy, myślę jednak że wielu z nas stosuje trafa z kabelkami.

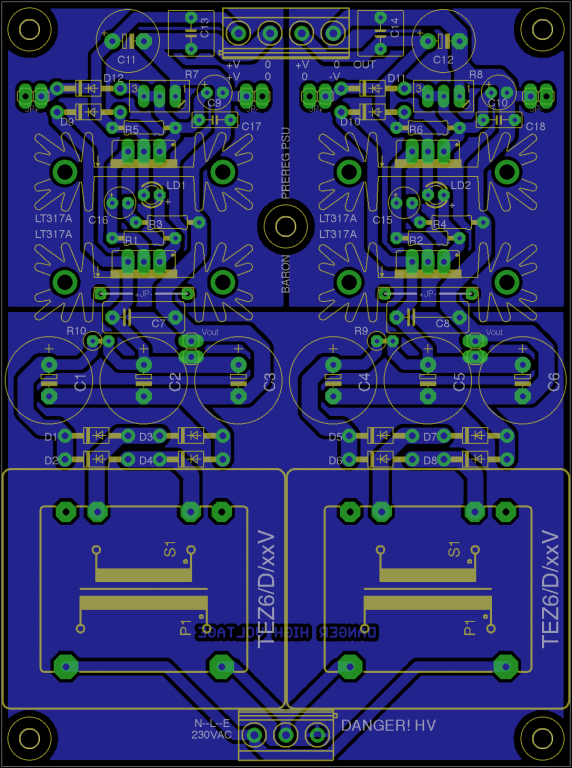

U mnie w docelowym egzemplarzu przewiduję 3 trafa R-core.

Co nie zmienia faktu, że Breve robi dobre trafa, tylko napięcia trochę wysokie mają :)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Minimalny odstęp od ścieżek AC 230V to 6mm :)



Jak by to było jedyne zmartwienie konstruktorów i jedyna niezgodność BHP w projektach DIY :P

Breve robi trafa do druku przede wszystkim tanie i ciche a przy tym poborze prądu i ilości stabilizacji napięcia nie ma znaczenia na jakim rdzeniu będzie trafo (mówię o wyplutym DC a nie rozproszeniu traf)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Jak dźwiękowo może prezentować się ten DAC w tej wersji ( z tym filtrem i z takim analogiem ) ??



W którą stronę może iść ??

W cemne gęste brzmienie i stronę analogu czy raczej w przeciwną ??

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Dostałem potwierdzenie, pcb będą u mnie 30.03



aby umilić czas oczekiwania :)

polecam doskonały artykuł inżynierów BB



tekst opisujący jak zaprojektowany jest układ i podający całą masę szczegółów

znając życie, duża część pasować może do pcm63 i następnych



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Już zabieram się za lekturę.



Mam pytanie. Jakie inne tranzystory zastosować zamiast trudno dostępnych BCP51 i BCP54?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Mam pytanie. Jakie inne tranzystory zastosować zamiast trudno dostępnych BCP51 i BCP54?



Te tranzystory sa w TME.

A czy kupować coś na zapas do następnych płytek PCM63 i 1704 (czy jakieś elementy będą tez tam wykorzystane)?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Mam pytanie. Jakie inne tranzystory zastosować zamiast trudno dostępnych BCP51 i BCP54?



T1, T3 dowolny z serii BCP54, BCP55, BCP56

T2, T4 dowolny z serii BCP51, BCP52, BCP53

to popularne tranzystory



(czy jakieś elementy będą tez tam wykorzystane)?

99% takich samych będzie :)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited by olog
Link to comment
Share on other sites

W sprawie zasilania wymyśliłem na szybko takie coś na 317/337

powstawiałem smd, gdzie tylko się dało :)

wyszła mała, zgrabna płytka do zasilania daca



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



w zależności od chęci, do zasilania daca potrzebne będą dwie

takie płytki, jeśli każdy kanał chcemy zasilać z osobnych zasilaczy

lub jedna dla obu kanałów



tradycyjnie czekam kilka dni i zamawiam :)

dodatkowo będzie zamawiana taka sama płytka, tylko z dwoma regulatorami

dodatnimi +5V do zasilania filtra i konwertera usb/i2s



Koszt - pewnie w okolicach kilkanaście zł/szt. w zależności od ilości

Jeśli ktoś potrzebuje, proszę o info na pm

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Cóż :)

-zawsze warto dać potencjometr precyzyjny wieloobrotowy za 50gr, który pozwoli dokładnie ustalić napięcie

-jeżeli nie planujesz stosować fancy drogich diod, polecam mostek SMD w stylu DB107

-na PCB można by dać transformator zalewany 2x15VAC 200mA, nie powinno być problemu z miejscem, rdzeń EL30 chyba wystarczy

-podejrzewam że radiator będzie zbędny, w przypadku 2 płytek, 120mA prądu da 0.55W wydzielone na LM337, jeżeli założymy trafo 2x15VAC :)

-via powrotne do masy dałbym w padzie, nie ma potrzeby tak ich odsuwać :)

-C3 10uF/25V w obudowie D wystarczy





Ja też mam płytki do takiego zasilacza na LT317 w preregulatorze, mam kilka PCB ale projekt jest sprawdzony i mogę zamówić więcej jak są chętni to można zrobić listę.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Gdzie zamawiasz PCB? Dlaczego tylko jednostronne? Dawanie wylewki masy wokół 230V to moim zdaniem głupota, wybacz określenie, ale takiej PCB bym nie włożył do swojego sprzętu...

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Gdzie zamawiasz PCB? Dlaczego tylko jednostronne? Dawanie wylewki masy wokół 230V to moim zdaniem głupota, wybacz określenie, ale takiej PCB bym nie włożył do swojego sprzętu...



Ta wylewka to nie masa. Ta wylewka nie jest podłączona do masy. Ona jest podłączona do uziemienia.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

-zawsze warto dać potencjometr precyzyjny wieloobrotowy za 50gr, który pozwoli dokładnie ustalić napięcie



z tym jednym nie zgodzę się, testowałem takie pr-ki za 50gr i nic nie warte one są, żeby było dobrze, trzeba wydać dużo więcej

tutaj układ robi tylko za prestabilizację i dokładne wartości napięć nie są potrzebne



-jeżeli nie planujesz stosować fancy drogich diod, polecam mostek SMD w stylu DB107

nie wiem czemu, ale zawsze, w każdym projekcie składam mostki z pojedynczych diód :)



-na PCB można by dać transformator zalewany 2x15VAC 200mA, nie powinno być problemu z miejscem, rdzeń EL30 chyba wystarczy



pewnie, tylko taka jest wola większości, każdy jakieś tam trafko w szufladzie pewnie ma :)



-podejrzewam że radiator będzie zbędny,

oczywiście, ale płytki potrzebne będą do innych rzeczy, a ten radiatorek kosztuje 1,5zł



-via powrotne do masy dałbym w padzie, nie ma potrzeby tak ich odsuwać :)

to odruch, ale masz rację, mało prawdopodobne, że ktoś puści ta płytkę na maszynę :)))



-C3 10uF/25V w obudowie D wystarczy

dokładnie taki tam jest :)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Co masz na myśli mówiąc, że te PRki są nic nie warte? jak dotąd nie miałem żadnych problemów z takimi trymerami, mówimy o takich niebieskich? Jeżeli zasilacz ma być uniwersalny to radiatorek się przyda, ale w takim razie znów - regulacja może gdzie indziej być potrzebna :)

O mostku i radiatorze pisałem dlatego, bo można by w ten sposób zaoszczędzić miejsce na PCB - nie wiem gdzie zamawiasz, ale ogólnie na PCBway pcb 100x100 kosztuje $5 za 10 sztuk. Trafko zalewane kosztuje 15zł, a jak nie trzeba się rozdzielać na kilka PCB tu trafko tu zasilacz, to w obudowie jest więcej miejsca, wszystko kompaktowe :) ale to jest trochę arbitralna decyzja. A o tantal chodziło mi o B :P popatrzyłem na Twoje PCB i wpisałem "D" zamiast "B".

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

tak, mówiłem o tych niebieskich, rozjeżdżały mi się strasznie z temperaturą, nie wiem, nie badałem dalej tematu, może trafiłem na felerną serię.

z kolei jeden z kolegów używa takich z Bournsa i są dobre, tylko nie kosztują 50gr :), na płytce daca użyłem takiego pr-ka, tylko jednoobrotowego w smd, i poza tym, że trzeba uważać przy regulacji, raz ustawiony parametry trzyma bdb.



ja też uwielbiam kompaktowe konstrukcje, choć z reguły zawsze zasilacz robię oddzielnie

ale tu w zasadzie ona taka modułowa sama z siebie wyszła, myślę, że akurat w diy, to dobrze



mam "worek" takich tantali, tylko dlatego :)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

tak, mówiłem o tych niebieskich, rozjeżdżały mi się strasznie z temperaturą, nie wiem, nie badałem dalej tematu, może trafiłem na felerną serię.



Cóż - w takim razie muszę bardziej zbadać temat - może u mnie też coś się rozjeżdża? :)



mam "worek" takich tantali, tylko dlatego :)



Zazdroszczę - jakbym miał kupić zapas tantali z całego zakresu pojemności/napięć, które mnie interesują, wyszłaby ciekawa kwota :)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

-via powrotne do masy dałbym w padzie, nie ma potrzeby tak ich odsuwać :)



jak by się nad tym chwilę zastanowić, to w wykonaniu diy rozwiązanie to ma same zalety

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

  • Pokaż nowe odpowiedzi
  • Join the conversation

    You can post now and register later. If you have an account, sign in now to post with your account.
    Note: Your post will require moderator approval before it will be visible.

    Guest
    Reply to this topic...

    ×   Pasted as rich text.   Restore formatting

      Only 75 emoji are allowed.

    ×   Your link has been automatically embedded.   Display as a link instead

    ×   Your previous content has been restored.   Clear editor

    ×   You cannot paste images directly. Upload or insert images from URL.

     Share

    • Recently Browsing   0 members

      • No registered users viewing this page.
    ×
    ×
    • Create New...

    Important Information

    We have placed cookies on your device to help make this website better. You can adjust your cookie settings, otherwise we'll assume you're okay to continue.


    AdBlock blocking software detected!


    Our website lives up to the displayed advertisements.
    The ads are thematically related to the site and are not bothersome.

    Please disable the AdBlock extension or blocking software while using the site.



    Registered users can disable this message.
