Gramofon DUAL 491A z dorobioną obudową.

Recommended Posts

Przedmiotem projektu jest obudowa do Duala 491A- gramofonu do wbudowania w tzw "radiolę". Sam gramofon jest łatwo przystosowywalny do bycia wolnostojącym, lecz wymaga dorobienia paru dość pracochłonnych elementów: podstawy do zawieszenia plinty na amortyzatorach sprężynowo- gumowych, zewnętrznej obudowy z pokrywą oraz instalacji zasilającej i wyprowadzenia sygnału. O ile instalacje są typowe- zewnętrzne trafo 12-13,5V oraz przewód 2x cinch z żyłą masową, to podstawa jest mocno skomplikowana ze względu na precyzję osadzenia amortyzatorów i konieczność ominięcia płytek drukowanych i mechaniki zamontowanej pod plintą, a przede wszystkim ogromnego silnika napędu bezpośredniego. Obudowa zewnętrzna jest prosta, lecz jej trudność polega na estetyce- musi po prostu dobrze wyglądać. Wykonana jest ze sklejki grub. 40mm pokrytej dębowym fornirem lakierowanym, pokrywa z zawiasami pochodzi z Akai AP-D 33. Na obudowie i pokrywie są znaczki wg oryginalnych z plinty- wklejka z logo Dual i pełna "kalka" z plinty na przedniej ściance. Zastosowałem dość wysokie nóżki gumowe i pokrywę z tworzywa osłaniającą od spodu sam silnik, co umożliwiło wykonanie niższej obudowy- wydaje się optycznie lżejsza.

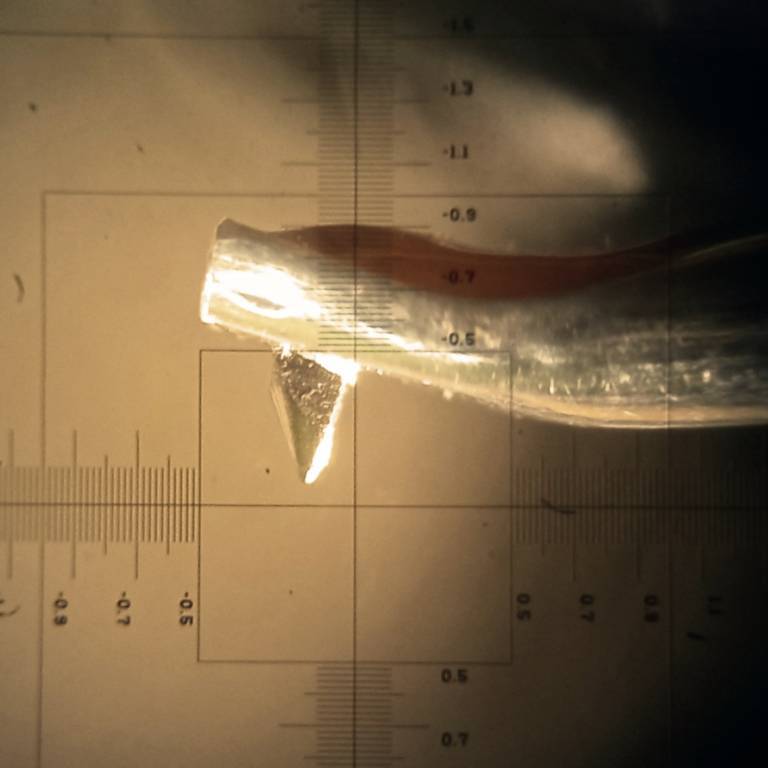

Wkładka współczesna- AT 95, później jeszcze posłucham z OMB10 i wybiorę subiektywnie lepszą.


Share this post


Link to post
Share on other sites

Super, gratuluję pomysłowości i pracowitości. Świetnie to wygląda, zaś gramofon zyskał drugie życie. Pozdrawiam i przyjemnego słuchania!

Share this post


Link to post
Share on other sites

Gramofon dosłownie i w przenośni otrzymał ostatni szlif. Dosłownie, bo wypolerowałem pokrywę, a w przenośni, bo po odsłuchach wybrałem docelową wkładkę. W headschell'u zajął miejsce Ortofon OMB10.

Teraz pozostaje tylko słuchać.

Share this post


Link to post
Share on other sites

To opowiadaj Porlick po jakiej stronie tonalnej stoi ta wkładka...ja szukam jakiejś po ciemniejszej stronie mocy bo system mam po jasnej...

Edited by ziko369

Share this post


Link to post
Share on other sites

Jest dość wyrównana. W moim wieku ciemna, tzn z wycofanymi sopranami, wkładka nie byłaby dobrym pomysłem. Nieco bardziej detaliczna od AT95, bardziej wpasowała się w mój gust.

Share this post


Link to post
Share on other sites

I tak działa.



Z prawdziwą przyjemnością słucham na nowo płyt- i tych, które od lat stoją na mojej półce, i nowych, "z warzywniaka".

  • Like 1

Share this post


Link to post
Share on other sites

Mam takiego samego wśród moich Duali ale innego :-)))))

A na poważnie, mój to 481A posiadający napęd paskowy i tylko tym sie rożni od tego. W dużej drewnianej obudowie brandowanej pod Schneider. Ja z mojego usunąłem cały mechanizm automatyki ramienia pozostawiając jedynie wyłącznik krańcowy i usunąłem zasilacz poza obudowę.

Nie dosyć że pięknie sie prezentuje swym DUALowskim urokiem tamtych gramofonów, to całkiem poprawnie gra z powieszonym Ortofonem VMS 20.

Bardzo ładnie dopieściłeś swój egzemplarz, gratuluję.

Share this post


Link to post
Share on other sites

Dzięki. Czemu usunąłeś automatykę? Przecież w niczym ona nie przeszkadza, bo kółko napędu automatyki normalnie nie jest zazębione z odbiorczym, a wodzik wyzwalający autostop ma prowadnicę z tarciem tocznym i praktycznie nie stawia ramieniu żadnego oporu?

Share this post


Link to post
Share on other sites

Mnie przeszkadzała :-) Wytłumiłem płytę gramofonu, uwolniłem ramie ze "zbędnych dodatków" które były pod nim podwieszone, dodałem tłumienie do środka sprężyn na których pływa płyta itd. No i gra :-)

Teraz kiedy będę w Polsce w domu zabiorę do Anglii DUAL 1010A w celu całkowitego odrestaurowania. A jest w stanie prawie nówki :-) I w nim niczego nie bede zmieniał.

Share this post


Link to post
Share on other sites

Próbowałeś może przyłożyć fornir przedniej ścianki, tak by słoje się zgrywały?

Ciekawe jak to by optycznie wyglądało?

Boki idą w pionie?

Pozdrawiam

Share this post


Link to post
Share on other sites

Musiało być tak, jak jest- na całym obwodzie słoje w pionie, bo niestety, takie miałem kawałki forniru. Pocieszam się, że najważniejsze, że klej dobrze trzyma i wyszło równo, a jak dotąd, większości się podoba.

W tym mi, oczywiście, choć nie da się ukryć, ze zawsze mogłoby być lepiej ;-)

Edited by porlick

Share this post


Link to post
Share on other sites



Użyłem kleju wikolowego. Posmarowałem i leżało 3 dni poskręcane rama z płyta, która dociskała fornir przez coś w rodzaju dość twardej karimaty dla równego rozłożenia nacisku. Jak widać, udało się. Fornir gruby- ok 1mm.

Edited by porlick
  • Like 1

Share this post


Link to post
Share on other sites

Na koniec, wisienka na torcie: po dwóch miesiącach oczekiwania, przyjechał z Chin docisk z poziomicą i paskami stroboskopowymi.

Oto widok zamkniętego projektu:
