Klasa D Anaview AMS0100-2300 problem

[Coltrane]

Cześć, poskładałem wczoraj Anaview AMS0100.

Na ucho prawy kanał grał dużo głośniej. Wziąłem rezystory 4R wpiąłem w terminale głośnikowe. na generatorze puściłem 50Hz i mierzyłem napięcie na terminalach. Sygnał leciał z DCX2496 przez potencjometr pasywny 100k,. Prawy kanał 1V na wyjściu a lewy 0.4V. Na szczęście podpiąłem to jeszcze do kompa bezpośrednio przez kabel jack-cinch i nagle gra równo.

link do noty katalogowej

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

producent zaleca jakieś rezystory 33-150R w szereg wejścia nieodwracającego i zewrzeć odwracające do masy przez taki sam rezystor. Nic to nie dało. Wydaje mi się że coś z impedancją wejścia może być specyficznego bo Rotele grają normalnie. Wpadłem więc na pomysł zastąpić te rezystory wartością chyba 15kR bo akurat takie miałem. Teraz wszystko jest ok.

Ciekawe jest też to że jeden głośnik podłącza się w przeciwfazie a wejścia i układ są takie same.

Ktoś ma pomysł o co chodzi?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[frobek]

Co do odwracania fazy, to na schemacie jest odwrócona dla jednego kanału zaraz na wejściu a potem na wyjściu jeszcze raz, żeby było dobrze. Robi się tak po to, żeby ograniczyć zjawisko "bus pumping", które występuje w klasie D w układzie single ended. W połączeniu mostkowym tego zjawiska nie ma.

[webre]

@Coltrane Mam obecnie podobny problem, a w Twojej wypowiedzi brakuje zdjęć, czy byłbyś tak miły i doprecyzował jak udało Ci się to naprawić? Mam ten sam problem czyli potek 100k zgłaśnia nierównomiernie jeden kanał po to, żeby na maksymalnej głośności czyli przy praktycznie zerowej impedancji poziomy się wyrównały. Nieliniowość potencjometru nie jest przyczyną, bo ten sam efekt obserwuję z drabinką, raczej różna impedancja wejść. Zrobiłem nawet bufor na NE5532 ale oczywiście bez efektu.

[Coltrane]

5 minut temu, webre napisał:

@Coltrane Mam obecnie podobny problem, a w Twojej wypowiedzi brakuje zdjęć, czy byłbyś tak miły i doprecyzował jak udało Ci się to naprawić? Mam ten sam problem czyli potek 100k zgłaśnia nierównomiernie jeden kanał po to, żeby na maksymalnej głośności czyli przy praktycznie zerowej impedancji poziomy się wyrównały. Nieliniowość potencjometru nie jest przyczyną, bo ten sam efekt obserwuję z drabinką, raczej różna impedancja wejść. Zrobiłem nawet bufor na NE5532 ale oczywiście bez efektu.

dałem bufor pomiędzy potencjometrem a anaview. Działa elegancko.

[webre]

Czy jesteś w stanie pokazać coś więcej? Jaki bufor (może schemat), jak podłączony? Rozumiem, że pierwotnie po prostu dodałeś rezystor w torze sygnału (jak niżej) i zadziałało z potkiem?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Coltrane]

rezystor nic nie dał, wejscie odwracające i nieodwracające mają inne imp wej. Bufor na ne5532, gain 1, bez rezystorów zwarte sprzężenie.

[webre]

No ja właśnie mam taki sam bufor i efektu brak. Nie bardzo natomiast rozumiem sformułowanie „zwarte sprzężenie”, a to wydaje się kluczem. Rozwiń proszę.

[Coltrane]

czyli w sprzężeniu zwrotnym nie dajesz rezystora tylko zwierasz nóżki wyjścia i wejścia odwracającego

[webre]

Obawiam się, że ja używam dolnego schematu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

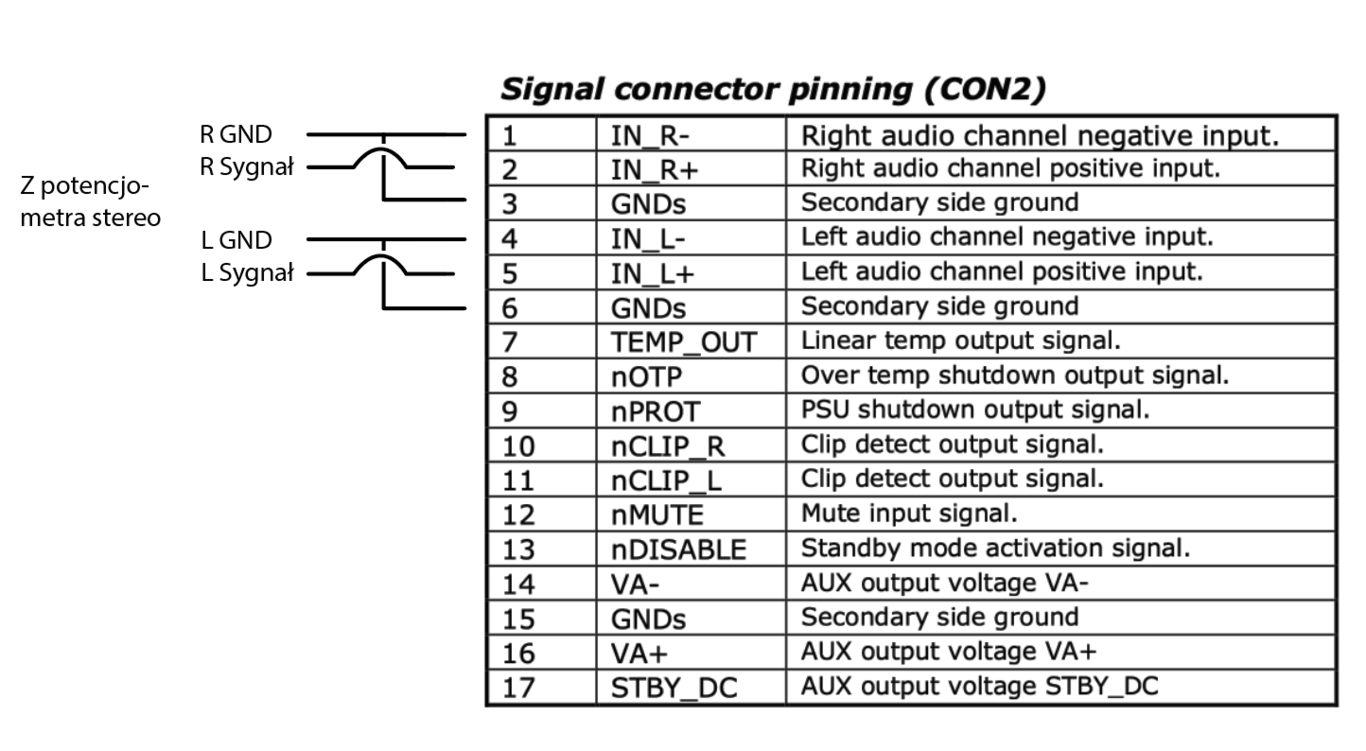

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) podczas gdy Ty sugerujesz górny, potwierdź proszę i będę to dzisiaj lutował, nie wiem na ile istotne jest dalsze połączenie ale u mnie wygląda to tak:

Opampa zasilam z AUX Anaview i generalnie działa tylko nie tak jak trzeba.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Coltrane]

Obawiam się, że ja używam dolnego schematu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) podczas gdy Ty sugerujesz górny, potwierdź proszę i będę to dzisiaj lutował, nie wiem na ile istotne jest dalsze połączenie ale u mnie wygląda to tak:

Opampa zasilam z AUX Anaview i generalnie działa tylko nie tak jak trzeba.

Potwierdzam górny ;)




Wysłane z iPhone za pomocą Tapatalk

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[webre]

Teraz, Coltrane napisał:

Potwierdzam górny ?
Wysłane z iPhone za pomocą Tapatalk



Dzięki, już mnie lutownica parzyła w rękę ?

[Coltrane]

Dzięki, już mnie lutownica parzyła w rękę

Uważaj jak ja trzymasz ;)




Wysłane z iPhone za pomocą Tapatalk

[webre]

9 godzin temu, Coltrane napisał:

Uważaj jak ja trzymasz ?



To była przyczyna ?

[webre]

@Coltrane nie wiem co robię źle ale to nie działa. Jak znajdziesz chwilę naszkicuj mi proszę na kartce co masz gdzie podpięte i jakich komponentów użyłeś zanim spale wzmacniacz albo głośniki, przed chwilą miałem takie wzbudzenie jakbym otworzył portal do piekła ?

[webre]

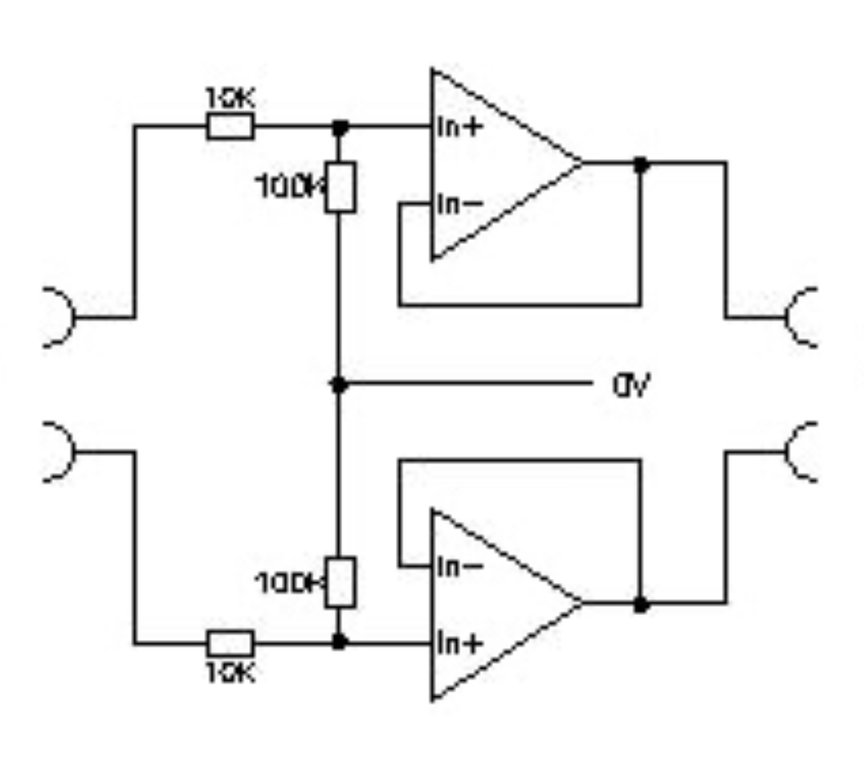

Jak nie dam kondensatorów na ścieżkach sygnałowych to otwiera się portal do piekieł. Jak dam jest po prostu narastający szum, znikome ślady oryginalnego sygnału. Schemat taki, plus kondy 10u szeregowo na wejściu i wyjściu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Coltrane]

bardzo chetnie Tobir pomoge, jak tylko znajde wolny moment to cykne fotki jak to u mnie jest bo juz dokladnie nie pamietam. prawdopodobnie ten wtórnik mam poprostu zwarte nóżki i zadnych rezystorów, ponadto mam aplikację niezbalansowaną

[webre]

Mi właśnie o niezbalansowaną chodzi, dzięki!
