PCM2702 karta muzyczna USB

[radek6]

Hmmm



Tak mysle ze moze moda zle na symetryczne robie ??



wg datasheeta do opa2604 to wystarczy podlaczyc + i - do opowiednich nozek. czy sie myle ??

[Molibden]

Połącz masy zasilaczy.

-15V zasilacza tylko na Pin4 OPA2604 (nie do masy!), a +15V tylko na jego Pin8.

[radek6]

Jaki ze mnie "musk" :)



Dziala , podlaczenia masy brakowalo :)



Dzieki !



Pozdrawiam

[ferros]

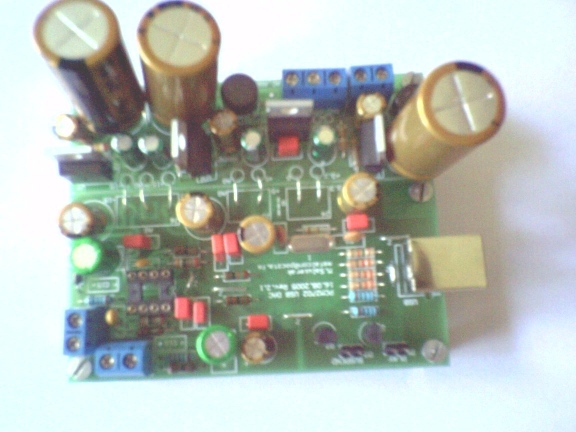

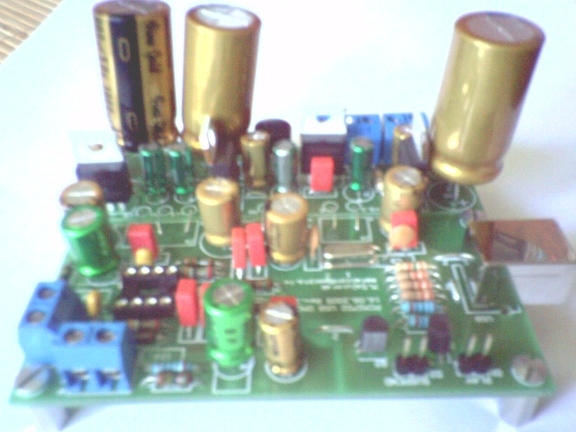

fotki z montażu (przepraszam za jakość, ale wakacje są i tylko komórka w zasięgu...)

Główna część już gotowa, RCA i diody też na kabelkach, czekam tylko na trafo z toroidów.

Jak dojdzie okaże się czy pcm to jeszcze układ scalony czy już spalony (transformatorówka 75W :D)...

Wszelkie sugestie, uwagi, pytania mile widziane.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[beastieboy]

Witam wszystkich. Chętnie zlecę komuś zrobienie takiej karty, interesuje mnie fachowe wykonanie, mój mail: [email protected].

[Pawel_W]

Witam.

Po długiej przerwie postanowiłem dokończyć mój projekt. Mam taki problem:



1. Podłaczam karte do wzmacniacza, sprawdzam szumy na słuchawkach przy dużym wzmocnieniu - szumi bardzo cicho.



2. Wtykam kabel USB do laptopa który działa tylko na baterii - bez zmian.

3. Podłaczam do laptopa zasilacz - szumi okropnie, szum jest wyraźnie słyszalny przy niewielkim wzmocnieniu - szum nazwał bym "cyfrowy" brzmi mniej wiecej jak transmisja danych przez modem.



Karta jest na płytce msfalcona rev 2. Zasilanie dwa transformatory, jeden do czesci analogowej +/-15V drugi do cyfrowej 6V.

Nie wstawiałem zworki między minusem analog a cyfra ponieważ było napisane żeby przy takim zasilaniu nie wstawiać. Ale może jednak to by coś pomogło?

Zasilanie 230V mam podciagnięte bezpośrednio do transformatorów czy w takim wypadku pomyśleć o jakimś filtrze?

[Molibden]

Masy muszą się zawsze gdzieś łączyć i ta zwora jest potrzebna, inaczej nie ma wspólnego punktu odniesienia potencjału dla tych częsci czyli są to jakby dwa osobne urządzenia.

[freak]

Czy mógłbym komuś zlecić wykonanie takiej kartu na USB? Ile taka zabawa kosztuje i jak ten sprzęt wypada dźwiękowo w porównaniu z normalnymi kartami dźwiękowymi?

[przemek2f]

odezwij sie jesli jeszcze jestes zainteresowany na gg 3595136 lub email antonirog @ gmail.com (oczywiscie bez spacji)

[genghiskhan]

pomoze mi ktos???

szukam PCB do karty - bo poprzednia z AVT mi sie skopała razem z PCM(piorun czepnął)

czy ktos ma do sprzedania moze???

prosze o kontakt na gg 2816036 albo na maila [email protected]

z gory dzieki:)

[dj_zibi]

Znajomy ma do sprzedania Karte Na PCM Max wypasik elementy:





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[maxdila]

a ja chętnie kupie płytke pod ten układ

[freak]

zibi takich numerów jak z ta aukcją to się nie robi...

[dj_zibi]

Freak to nie ja wystawiałem. To kolega. Nie ma konta tutaj i prosił bym pokazał. nic więcej.

[kondzi21]

Kupie karte DAC PCM2702 złożoną lub do złożenia na płytce "msfalcon". Moze ktoś sie zajmuje wysyłką "kitów" tak jak w NOS DAC??

[ferros]

Wczoraj doszło trafo i podłączyłem wszystko (bez obudowy, ale na to mam czas).

Działa świetnie, jeśli nie gra muzyka jest cisza. A jak gra jest jeszcze lepiej. Na pewno porównywalna z EMU404, mimo, że jeszcze niewygrzana. Poczekam jeszcze ~100 godzin i napiszę co się zmieniło.

Swoją drogą, ciekawi mnie dlaczego pod WinXP, po podłączeniu zasilacza do laptopa nie przesyła dźwięku na usb. Chyba psikus programistów z Redmont. Ale jako że korzystam z Linuxa problem mnie średnio interesuje.



SHOUTOUTS:

Wielkie dzięki dla:

-msfalcona za projekt i płytkę,

-pana Lachowskiego za świetne trafo,

-Molibdena za pomoc w wyborze kondów, gdzy padł serw PK i byłem bez schematu i pomysłu;

[Check-IT]

Szukam osoby która mogłaby złożyć mi karte PCM, lub sprzedać. kontakt [email protected]

[Bacek]

A ma ktoś na zbyciu odpowiednie trafo do karty?

[0byczy]

Ktoś ma pomysł co może być nie tak z moim DAC'em wg msfalcon'a?

Karta skokowo zmienia głośność - minimalnie. Czasem z lekkim tyknięciem. Myślałem na początku, że minimalnie przeskakuje. Ale jednak po wsłuchaniu się stwierdzam, że to zmiany głośności.

[Molibden]

To może jakieś niepewne luty?

[0byczy]

Luty spawdzone i 100% dobre. No chyba, że sam PCM nie siedzi dobrze...

[Molibden]

Tak, luty na PCM też można poprawić.

[0byczy]

Chyba jednak winien był hub usb. Sprawdziłem na innym pc, a potem omijając huba i od 15 minut jest ok.

[Irex]

Czy mógłbym prosić kogoś o pomoc w reanimacji tego trupa ze zdjęcia :D karta w sumie odpaliła ale jest wykrywana jako błędne urządzenie i po wstępnych pomiarach dochodzę do wniosku że PCM-ek poszedł się paść... W sumie to urządzenia nie ruszałem już chyba od roku bo matura i kilka innych ważnych spraw a zresztą nie mam warunków żeby przelutować maleństwo :/ będe wdzięczny za każdą pomoc najlepiej właśnie w postaci przelutowania kostki bo nie uśmiecha mi się przelutowywać wszystkich elementów na nową płytkę ;) ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Szem]

Ja w końcu zlutowałem swojego "veterana" :). Taak wygląda a gra cudnie....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[twister2005]

jaki to jest teraz koszt zlozenia samemu pcm2702 bez obudowy? oczywiscie bez najgorszych czesci

[twister2005]

albo moze ktos mi zlozy ladna z obiciem ;]

mozna pod nia bezposrednio podlaczyc sluchawki czy np pod wejscie w kompie

[baszek]

Witam

Posiadam kartę wykonaną przez elektryka , zasilana tylko z usb (zastosowana przetwornica). Robiłem tą kartę żeby posłuchać sobie muzyki laptopie gdzie dźwięk standardowo jest tragiczny. Jeśli włączam ją na kompie stacjonarnym to po restarcie komputera wszystko jest ok. Jednak na laptopie w ogóle nie wykrywa tej karty - po podłączeniu kabla usb w ogóle nic nie wyskakuje tak jakby nic nie zostało podłączone. Tak samo karta zachowuje się na starszym komputerze z usb 1.1. Czy ktoś wie dlaczego na laptopie ta karta nie działa ? Posiadam laptopa toshiba sattelite a110.

Co może być przyczyną ?

[baszek]

przy włączaniu komputera dioda powinna świecić (dzieje się tak na komputerze stacjonarnym brata) po czym zgasnąć przy wejściu do windowsa, na laptopie jednak nie zaświeca się czerwona dioda

[Molibden]

Może z tego złącza USB nie ma odpowiedniej wydajności prądowej do zasilania urządzeń USB?
