PCM2702 karta muzyczna USB

[Molibden]

Wymiarów nie znam, najlepiej tak przeskalować rysunek żeby na wydruku uzyskać raster 2,54mm między otowrami na opampa wtedy będzie się zgadzać. Jakby co pisz na PW/@ do MSFalcona. Dołączam spis części.



1) Płytka DAC'a:

Rezystory:

R1......................1,5k

R2,3,4..................22

R5,6....................100

R8......................1M

R9,10,11,12.............12k (metalizowany 1%)

R13,14..................3,9k (metalizowany 1%)

R15,16..................100 (metalizowany 1%)

R17,18..................220k (metalizowany 1%)

Kondensatory:

C1......................100u

C2......................100n

C3,4....................18p

C5......................100u

C6,7....................100n

C8......................10u

C9,10...................1,8n (lub 1,2-1,5n) MKP, KS, KSF (styrofleksowy)

C11,12..................330p MKP, KS, KSF (styrofleksowy), silver mica

C13,14..................100n

C15,16..................100n - patrz opis

C17,18..................10u - patrz opis

C19,20..................100u

Polprzewodniki:

U1......................PCM2702

U2......................OPA2604

Q1,2....................BC556B

D1,2....................LED

Y1......................Kwarc 12MHz

Inne:

J1......................Zlacze USB-B

J2-6....................Zlacze ARK (raster 5mm)





2) Płytka zasilacza:

Rezystory:

R19, R20................ 2,7k

R21, R22, R2............. 240 (243)

R24..................... 390



Kondensatory:

C21.....................1000u/35V

C22.....................1000u/35V

C23.....................10u/35V

C24.....................10u/35V

C25.....................10-50u/25V

C26.....................10-50u/25V

C27.....................10-50v/25V

C28.....................100n/10V

C29.....................1000u/10V (lub 16V)

C30.....................10u/10V

C31.....................10-50u/10V

Półprzewodniki:

D3......................RB157

D4......................RB157 lub np. 4xBYV27

U3......................LM317

U4......................LM337

U5......................LM7805

U6......................LM317

Inne:

J7,J8...................Zlacze ARK (raster 5mm)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Molibden]

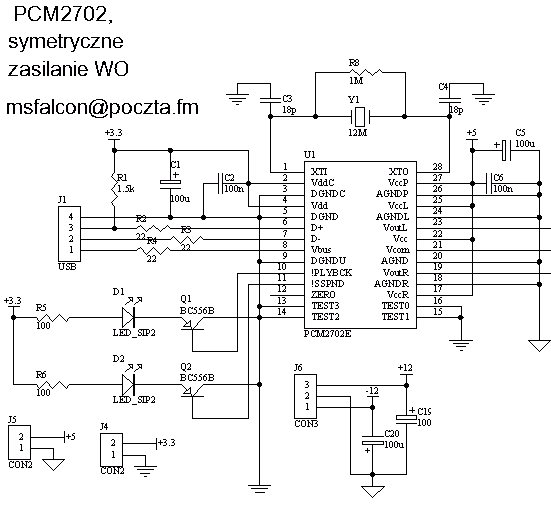

Ups, 2x pierwsza część schematu poszła.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Dzikoosek]

Wg wskazuwek Molibdena płytka ma wymiaty 90x73,5 mm

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Dzikoosek]

O ja :) Wskazówek naturalnie :D

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[aquarius01]

Dzikoosek, 9 Sty 2008, 13:56



>Wg wskazuwek Molibdena płytka ma wymiaty 90x73,5 mm



O właśnie i tego mi było trzeba ;)



Rysunki przeskalowane i wszystko się zgadza, raster opampa również, więc można powoli przygotować się do zrobienia PCB.



Wielkie dziękuję Wszystkim, którzy umożliwili mi zebranie materiałów :)



--

Pozdrawiam

Zbyszek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[aquarius01]

Dzikoosek, 9 Sty 2008, 13:58



>O ja :) Wskazówek naturalnie :D



Bywa - dzięki wielkie jeszcze raz :D



--

Pozdrawiam

Zbyszek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[StyppaH]

Nikt nie podchwycil tematu filtrow, a ja znalazlem rozwiazanie poprawiajace dzwiek na tyle ze zarzucilem ten temat. Wg mojej opinii pcm2702 najlepiej (niezaleznie od plyty, te zrealizowane doskonale np. xrcd brothers in arms rowniez zyskuja) gra z foobarem2k + PPHS 96KHz + ultra mode - roznica jest kolosalna w stosunku do winampa. Calosc brzmi bardziej analogowo, zdecydowanie lepsza lokalizacja zrodel pozornych, szersza i glebsza scena, poprawiona spojnosc dzwieku oraz wybrzmiewanie wysokich tonow.



NIE polecam ditheringu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ferfek]

Odnośnie filtrów pozwolę sobie przedstawić odpowiedz jaka otrzymałem od msfalcon'a na pytanie dotyczące 2 przypadków:

Przypadek 1: R9,10 = 10k; R11,12 = 20k, R13,14 = 3.9k; C9,10 = 2,2 do 2,7n; C11,12 = 330p

Przypadek 2: R9,R10 = 8k2, R11,12 = 16k2, R13,14 = 5k6, C9,10 = 1n8, C11,12 = 270p



:

"W pierwszym przypadku jest to (...) wzmocnienie 2, f odcięcia około 22kHz, przy 2,2n filtr butterwortha przy 2,7 czebyszew o falistości około 0,4dB. W drugim przypadku jest wzmocnienie 2, f odciecia 21kHz, czebyszew 0,1dB"



Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tanto]

Czy ktoś próbował odpalic kartę pod Win 98? Ewentualnie jakimś okienkowym linuxie o malych wymaganiach sprzętowych?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[DMA]

Tanto, 29 Sty 2008, 15:44



>Czy ktoś próbował odpalic kartę pod Win 98? Ewentualnie jakimś okienkowym linuxie o malych

>wymaganiach sprzętowych?



DAC działa b.dobrze z Linuksem 2.6.x.x. Nie ma znaczenia czy są okienka (GUI).

Trzeba tylko wkompilować w kernel sterowniki do obsługi portu USB, podsystem dźwiękowy ALSA i sterownik do obsługi klasy USB Audio. Chyba wszystkie współczesne dystrybucje mają to zrobione więc wystarczy wetknąć kabel do USB i DAC powinien być natychmiast widoczny.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tallica]

Pod Linuksem polecam spróbować OSS 4.0.x + Audacious 1.4.x (odtwarzacz). Z powodzeniem używam od kilku miesięcy z pcm2702. ALSA również działa bez problemów...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tanto]

Pozostaje jeszcze kwestia wymagań systemu...? Planuję zrobić odtwarzacz MP3 itp. na bazie jakiegoś taniego (czyli bardzo słabego) notebooka i postawić go na stałe przy audio. Nie chciał bym inwestować zbyt dużo bo nie wiadomo czy takie rozwiązanie się sprawdzi. Próbowałem znaleźć na forum dyskusję o podobnych rozwiązaniach ale nic nie znalazłem :-(

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rzerzuch]

DMA mógł byś dać jakiś link do instrukcji jak wykonać taką kompilacje i instalacje jestem właśnie w trakcie składnia tej karty głownie pod ubuntu bo do mojego X-Fi niestety nie ma sterowników a przygodę z linuxem dopiero zaczynam.

A tak przy okazji to macie może jakie rady jak przylutować PCM będę pierwszy raz lutować takie maleństwo i w zasadzie nie wiem jak sie do niego zabrać. Prawdopodobnie będę miał do dyspozycji airhota od kumpla bo transformatorową to raczej nie podejdę:)

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mw_1975]

Witam!



Mam takie pytanie. Czy można w kraju dostać elementy do tej karty. (po złożeniu Symka może sie za nią wezmę).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jaizm]

Zrobiłem płytkę na podstawie projektu Msfalcon'a, z drobnymi zmianami. Moje doświadczenie w projektowaniu jest zerowe, więc czy mógłby ktoś rzucić na to okiem i ocenić, czy wszystko jest ok? chodzi mi o prowadzenie ścieżek, masę, rozkład elementów, czy takie rozlanie masy na całej płytce, łącznie z zasilaczem będzie dobre?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ferros]

mw_1975, tak, można wszystko z powodzeniem nabyć w Polsce. Trzeba tylko dobrze szukać. Generalnie tme, allegro, rezystory.net, toroidy.pl i tym podobne powinny wystarczyć.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[F4]

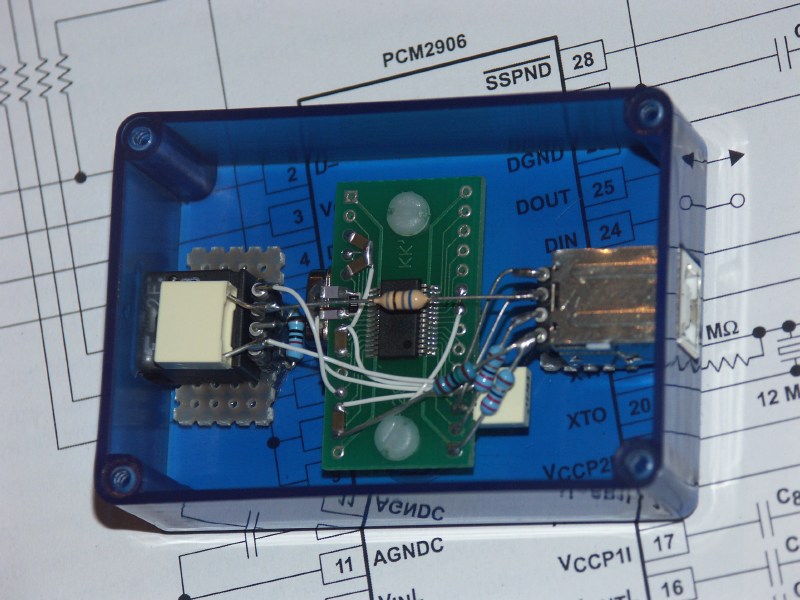

USB DAC na PCM2906 do oddania !!!

zmontowany w estetycznej obudowie.

wykorzystany tylko konventer z USB do SPDiF (optyczny)

ale sam układ PCM2906 umożliwia wykorzystanie go w roli DAC, ADC, USB-DAC itp.

cena - nie wiem - czekam na propozycje.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[hessus]

troche offtop ale znalazlem karte oparta o pcm2702, w komputroniku kosztuje 454 pln choc ma bardzo ladna obudowe, na serwisie ponizej sa tez linki do recencji.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kurt]

obudowa rzeczywiscie fajna...szkoda tylko ze karta jest zasilana z usb

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dolphin123]

czy sa dostepne jeszcze plytki pod PCM2702 ? kumpel chcialby przy lapku uzywac pod usb

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[coolombo]

Ma ktoś może wzór pcb(msfalcona) taki żeby można było wykonać termotransfer. Ewentualnie gotowe pcb mogę odkupić jeżeli ktoś ma na zbyciu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Dominicanos]

Przylaczam sie do prosby:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[miqolaj87]

to moze idac za ciosem (PVC) zbierzemy kilku chetnych i msfalcon zechce oddac projekt do zakladu?:)



i ja chetnie nabylbym pcm'ke

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dj_zibi]

ja też:] ze dwie PCB.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[areg]

wezmę i ja

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[waper]

i ja także bym brał

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[miqolaj87]

no to zaczynamy;)



1. coolombo

2. miqolaj x1

3. dj_zibi x2

4. waper

5. areg

6. Dominicanos

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[aleksandero1]

>no to zaczynamy;)

>

>1. coolombo

>2. miqolaj x1

>3. dj_zibi x2

>4. waper

>5. areg

>6. Dominicanos

>7. aleksandero1

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Dominicanos]

>>no to zaczynamy;)

>>

>>1. coolombo

>>2. miqolaj x1

>>3. dj_zibi x2

>>4. waper

>>5. areg

>>6. Dominicanos x2

>>7. aleksandero1

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Dzikoosek]

1. coolombo

2. miqolaj x1

3. dj_zibi x2

4. waper

5. areg

6. Dominicanos x2

7. aleksandero1

8. Dzikoosek x2

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
