PCM2702 karta muzyczna USB

[Tanto]

Mam prośbę, chciałbym otymalnie dostosować parametry syglału wychodzącego z PCM'ki na płytce Veterana do wejścia mojego amplitunera (Sansui 771). Poradźcie dobrzy ludzie jake wartości elementów powinienem dać żeby było OK. W specyfikacji Sansui'a napisali: "Input sentivity and impedance (1 kHz, for rated power output) - 100mV 50kOhm". Domyślam się że wystarczy odpowiednio dobrać parametry oporników R12/R17 i R13/R18, ale elektronika to dla mnie prawie jak wiedza tajemna, tym bardziej że PCM'ka to pierwszy od kilkunastu lat układ który własnoręcznie zmontowałem. Bardzo proszę o jak najbardziej 'łopatologiczne' informacje ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Molibden]

Zastosuj na wyjściu karty dzielnik napięciowy np. 3.9k/270ohm.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[karibe]

Składam sobie własnie karte na plytce veterana i okazuje sie ze brakuje mi kilku elemntow, moze komus zostały...



2x47nF jakas wima MKS02, MKP, vishay MKP

do kwarcu 2x33pF silvermica

i kondensatory wyjsciowe: R18,R17,R13,R12 -> 2x47Ohm i 2x47kOhm najlepiej jak by byly jakies fajne ale od biedy moga byc 1% metalizowane



Prosze o informacje jesli ktos posiada tego typu elementy, chetnie odkupie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Canti]

do kwarcu mozesz miec ~10~-33pf z tego co pamietam dlatego wielu usrednialo ta wartosc do 18pf tak jak w plytce msfalcona



a te 47n ciezko dostac poszukaj na TME, bralem stamtad 330/470pf FKP

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kapuchy]

"probowal ktos odlaczyc mase cyfrowa od analogowej? cyfrowa polaczona jest z masa komputerowa ktora moze wiele smieci wprowadzac moze jakies petle? w koncu komp tez uziemiony do tego samego gniazdka co wzmak"





o ile się nie mylę obie masy są połączone w samym pcm'ie.. jedyne rozwiazanie widzę w galwanicznej separacji na odcinku port usb w komuterze - zlacze usb w karcie.. niestety takie separatory sporo kosztują i sa trudno dostępne

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Canti]

odcialem pin w porcie usb i mase na ekranie od strony pcm`ki i uklad nie startowal :) masa jest potrzebna

odlaczenie w zasilaniu mozna przeprowadzic na poziomie zworki 5V+ i uklad startuje

pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zybel]

>odlaczenie w zasilaniu mozna przeprowadzic na poziomie zworki 5V+ i uklad startuje

>pozdrawiam



tzn odłaczamy zasilanie z kompa i w to miejsce podłaczamy z zasilania z płytki?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Canti]

nie nie kolo zworki +5V jest druga zworka ktora łączy mase między płytkami i tam można już odłączyć mase zamiast odłączania na zworce oznaczone przez msfalcona do odlaczania masy cyf/anal

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kapuchy]

masa analogowa i cyfrowa powinny być połaczone tylko w jednym punkcie i tym punktem jest właśnie wnętrze układu PCM2702. Podstawowa aplikacja tak czy siak nie pozwala odseparować masy komputera (tej zaśmieconej) od masy sprzętu audio (omomierz w dłoń kto nie wierzy)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Canti]

no wiec jak odlaczylem masy to omomierz dawal nieskonczona rezystancje przy oddzieleniu



a gdy wszedzie byla masa tylko ze wzmacniacza to uklad nie startowal

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[emroth]

czy to normalne ze karta na pcm'ce ma niespotykanie niski poziom sygnalu wyjsciowego przy wszystkich poziomach glosnosci ustawionych na MAX?? Cicho w porównaniu ze wszelkiej masci Creativami czy zintegrowanymi erzatzami....



to co mnie najbardziej uderza w roznicach brzmieniowych to zupelnie inna kontrola basu - jest szybki ale oszczedny... moze to kwestia pojemnosci na wyjsciu?? (ja mam 4,7uF mkt - wisza sobie w powietrzu nad plytka msfalcona) a moze mam cos skopane w filtrze DP??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Jq]

U mnie poziom głośności jest identyczny jak na nforcie i jak na creative live

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Canti]

emroth



tak daj dla przykladu 10-47uf i zobaczysz ze bas jest zupelnie inny mi sie wydaje ze przy 4,7uf basu prawie nie ma poprostu



a co do glosnosci na wyjsciu przeczytaj dokladnie watek - to zostalo juz rozwiazane(wzmocnienie 2) a glosnosc powinna byc na max ustawiona w windowsie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tanto]

Dziś zaczął mi świrować DirectSound output w komputerze i szukając lekarstwa trafiłem w sieci na informację o ASIO; zainstalowałem i działa ale nie jestem w stanie ocenić czy ma jakiś wpływ na brzmienie (za słaby mam sprzęt :-( ). Najbardziej zauważalną zmianą jet to że przestała działać regulacja głośności i balansu w winampie. Czy ktoś sprawdzał ten protokół z PCM'ką?

Dla zainteresowanych

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

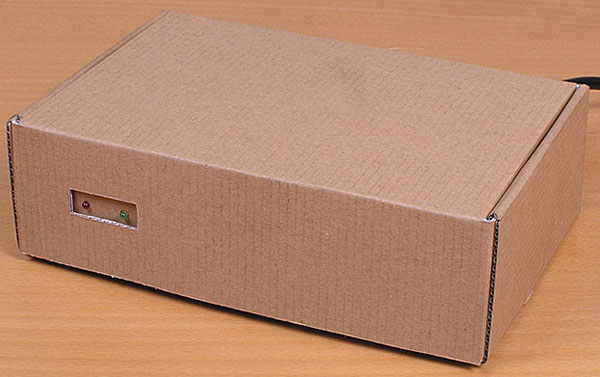

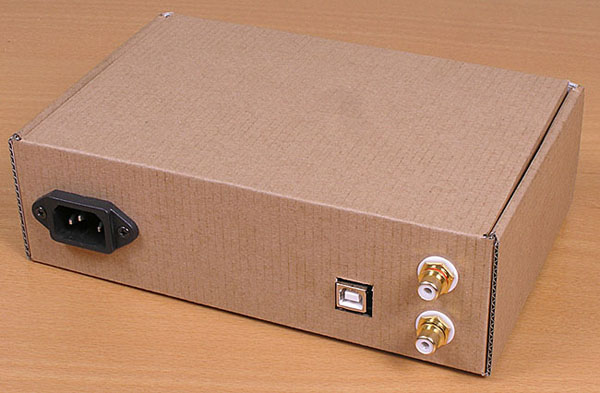

Z innej beczki - musiałem na szybko zrobić mieszkanko dla mojej karty (kot zaczął próbować czy któregoś z kondensatorów nie da się wziąć do zabawy) i wyszło mi coś takiego jak poniżej. Koszt praktycznie zerowy, pudełko zaprojektowane od podstaw pod kartę, wycinane laserem + fragment ręcznie bo było poza obszarem roboczym. Jest to rozwiązanie doraźne, ale wygląda trochę za dobrze i boję się że straciłem trochę motywacji do zrobienia prawdziwej obudowy ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[terminus]

Właśnie zmontowałem płytkę od Veterana, no i jest problem... Jest zwarcie na wyjściu stabilizatora U6 (+5V), zwarcia nie powoduje C15, bo bez niego jest to samo. Czyli wychodzi na to, że walnięty jest PCM lub ścieżki pod nim. Zwarcie jest na tyle duże, że 40W transformator głośno zaczyna buczeć. No i klops, bo nie mam sprzętu do smd i zapasowego PCM. Pozostałe napięcia są w porządku. Aha, dioda play świeci cały czas (oczywiście gdy odłączony jest U6). Czy kogoś spotkała już taka niespodzianka ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Canti]

wez omomierz i sprawdz gdzie jest dokladnie zwara

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[terminus]

Jest tam, gdzie siedzi C15, czyli inaczej - między Vcc PCM a masą.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Canti]

nie mam plytki weterana wiec nie wiem dokladnie gdzie jest c15 itp ale chodzi mi o to zebys poprobowal znalezc dokladne miejsce zwary i moze cos pokombinowac

jak masz moze layout plytki gdzies to wrzuc obrazek i zaznacz gdzie to zwarcie jest

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[szopler]

Ma ktoś jeszcze na zbyciu płyteczkę pod PCM2702 ?

Nedawno sprzedałem swoją kartę na PCM2906, ale nadeszły lepsze czasy i postanowiłem zrobić sobie zestawik PCM2702 + TPA6120 :)...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[BuBos18]

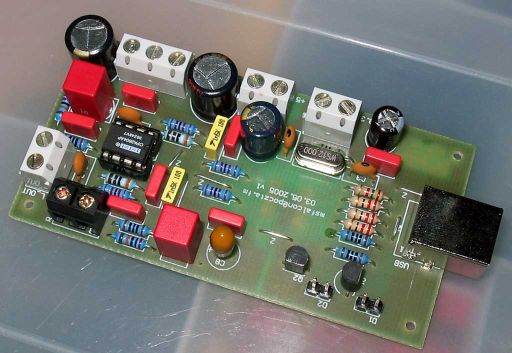

Mam do sprzedania taką karte :) Konstrukcja w 100% wykonana przez msfalcona. W pełni sprawna. Sprzedaję, bo chce złożyć coś innego.

Lepsze zdjęcia na @.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[BuBos18]

@Tanto

ASIO nie ma wpływu na jakość dźwięku.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rooty]

Jezeli ktos z forumowiczow ma na zbyciu pcb lub gotowa karte chetnie odkupie takowa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cubino]

Witam,

czy ktoś z mistrzów lutownicy (najlepiej z Warszawy) podjąłby się zlutowania takiej karty, za wynagrodzeniem oczywiście? Mam płytkę, PCMa i parę innych części, ale nie czuję się na sile żeby tego małego scalaczka lutować. Chętnie powierzyłbym to komuś kto się na tym dobrze zna.



Jeśli ktoś bylby chętny się podjąć, to pls o kontakt mailowy.



Kuba

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[szopler]

Kupię PCB pod PCM2702 (tylko firmowe, żadne papiery kredowe itp)... Pozdro!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[szopler]

Już nie akualne. Kupiłem u msfalcon :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mr_spock]

Przewinely mi sie 2 rozne plytki (msfalcona) i obie zachowywaly sie dziwnie.

Czasem jeden kanal przycicha, zeby za chwile znowu bylo ok

Pojawia sie szym metaliczny przy odtwarzaniu dziwiekow, w skrajnych przupadkach dzwiek ucieka i zostaje sam glosny szym.

Czesto pomaga przewiniecie kawalka w winampie, a czasami musze ja wylaczyc i wlaczyc na nowo.



co moze byc przyczyna?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Molibden]

Popraw luty, gł. po stronie interfejsu USB i cz. cyfrowej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mr_spock]

fakt, ze obia skladala ta sama osoba, ale ta ktora aktualnie slucham grala ponad rok na innym kompie i bylo ok

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[BartekT]

To ja Spockowi składałem tą kartę.

1 kartę dla niego złożyłem bo mnie o to poprosił... poskładałem działała chyba u mnie z 3dni, było wszystko cacy więc mu ją dałem ale okazało się że robi jajka (czyli to co pisał Spock), stwierdziłem że pewnie coś zwaliłem lub karta uszkodziła się podczas użytkowania (bo latała praktycznie luzem...), w poczuciu odpowiedzialności postanowiłem mu dać swoją kartę której używałem od ponad roku (działała bez najmniejszego zająknięcia...) i sytuacja się powtórzyła a co śmieszniejsze ja mam teraz jego 1 kartę i od 2 dni lata bez najmniejszego zająknięcia...

Karta nie ma zimnych lutów jest poskładana jak trzeba. Myślałem że to kabel ale podobno wymieniany bez skutku... Może ktoś miał jakieś podobne problemy ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Canti]

na obudowie komputera mam napiecie i gdy poruszylem monitorem tak ze zachaczyl jego kabel zasilajacy o kabel usb i ten i obudowe i poszly iskry to dostalem same szumy i musialem zrestartowac karte



podobna stytuacja sie stala gdy mi "odlaczylo" sie zasilanie od monitora na czuje podlaczalem z tylu kabel taki jak od kompa i gdy podlaczalem uslyszalem bzyczek wiece jak to czasami jest i tez szumy dostalem w karcie

jest dosc wrazliwa jesli jest za duzo zaklocen w sieci/kompie mam wrazenie
