PCM2702 karta muzyczna USB

karibe

Przez karibe ,
w DIY

 Udostępnij
Tematy
  • Pokaż nowe odpowiedzi

    • Rekomendowane odpowiedzi

    kuty Poszukiwacz

    kuty

    Opublikowano
    Opublikowano

    Ja też sobie zrobiłem dobry zasilacz projektu de-toma ale wykorzystałem godo wzmacniacza słuchawkowegoavt2850 bo org brumiałjak stara lokomotywa:)



    mam jeszcze karte na pcm2706 ale ona jest w technologii smd i ma wbudowany wzmacniacz słuchwkowy i gra lepiej od starego sb-liva ale nie lepiej od avt509 z ad8066 na wyjściu.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    kuty Poszukiwacz

    kuty

    Opublikowano
    Opublikowano

    Ja lubię bardzo dynamiczny basik a ten ad8066 taki jest,ale co do tego LM to jestem ciekaw jak zagra bo ten układ nie jest chyba zbyt popularny.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Buzzer Entuzjasta

    Buzzer

    Opublikowano
    Opublikowano

    Ja wszuciłem jakieś 2 tygodnie temu AD8599 wlutowane na podstawce i powiem, że OPA2604 już nie wróci. Wszystkie aspekty brzmienia uległy poprawie w szczególności mikrodynamika i głębokość sceny. Polecam ten wzmacniacz, jest naprawdę świetny.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    kuty Poszukiwacz

    kuty

    Opublikowano
    Opublikowano

    Podobno Ad8397 jest przezroczysty więc nie wiem czy bedziesz zadowolony bo niewiele wnosi od siebie,a co do przejściówki to zrób sobie z podstawki precyzyjnej i drucików,nie wygląda tomoże profesjonalnie ale spełnia swoje zadanie,ja ta mam i działa,znalazłem ten AD5099 na allegro ale jest dosyć drogi,niemniej jednak myśle że to okazja aby go zakpić bo nie jest zbyt często spotykany.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Buzzer Entuzjasta

    Buzzer

    Opublikowano
    Opublikowano

    Ja właśnie wlutowałem druciki w podstawkę precyzyjną i na to powiesiłem scalaka, zajęło mi trochę odpowiednie ułożenie drucików co by zwarć nie narobić, ale teraz śmiga aż miło :-). Ja kupiłem za 10zł/szt od kogoś z Poznania.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Buzzer Entuzjasta

    Buzzer

    Opublikowano
    Opublikowano

    Mam pytanie: czy można w jakiś sposób pozbyć się napięcia stałego na wyjściu karty? Mam na mysli np. układ DC servo zapewne poprawiłoby to właściwości soniczne karty.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    kuty Poszukiwacz

    kuty

    Opublikowano
    Opublikowano

    A ile masz stałego na wyjściu? bo jamam dwie karty z avt jedna to avt569 na pcm2706 i ona ma 0v na wyjściu a druga to avt509 na pcm2906 i ta ma aż ok 60mv na wyjściu po podłączeniu pod wzmacniacz jeszcze napięcie pewnie się zwiększy,nie wiem dlaczego jedna ma idealnie 0v a ta druga która powinna być teoretycznie lepsza bo ma na wyjściu filtr dolnoprzepustowy AD8066 ma takie wysokie DC na wyjściu.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Buzzer Entuzjasta

    Buzzer

    Opublikowano
    Opublikowano

    U mnie jest 2.5V stałego. Mam płytkę MSFALCONA, wszystko zrobione wg projektu. Możliwe, że jest to specyficzna właściwość akurat tej aplikacji układu, ale przecież po to jest noga 'Vref' żeby nie było napięcia stałego na wyjściu. Pozbycie się kondensatorów z toru to kusząca perspektywa.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    kuty Poszukiwacz

    kuty

    Opublikowano
    Opublikowano

    Myśle że co do kośći to nie ma tu akurat większego znaczenia,bo specyfika układów PCM2702 i PCM2902 działa na podobnej zasadzie,oba te układy nie mają zastosowanego wewnątrz układu wzmacniacza słuchawkowego,ale ma go natomiast układ PCM2706 który to właśnie w aplikacji avt569 ma 0v na wyjściu i myśle że to właśnie jego zasługa braku dc ofsetu.



    Jeśli natomiast chodzi o twoje wyjście to czy dobrze pomierzyłeś? może 2,5mV a nie 2,5v bo jeśli 2,5v jest na wyjściu to moim zdaniem jest bardzo dużo a po amplifikacji będzie jeszcze więcej.

    Tak duży dc ofset może nie końiecznie mieć jakiś drastyczny wpływ na słuchawki,ale może skutecznie zmniejszyć ich dynamikę,ponieważ membrana słuchawek robi się wtedy mniej elastyczna,mówię to z własnej obserwacjii i porównania z karto gdzie mam wysoki dc-ofset oraz kartą gdzie go nie ma,

    Tam gdzie go nie ma słychać że dzwięk jest bardziej sprężysty i dynamiczny.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Buzzer Entuzjasta

    Buzzer

    Opublikowano
    Opublikowano

    Jest 2.5V stałego. Karta napędza tymczasowo wzmacniacz Ugoda. Mierzyłem napięcia: miernik nie jest bardzo dokładny, ale wzmacniacz operacyjny dostaje 2.5V na wejście odwracające i nieodwracające i na wyjściu jest również 2.5. Z pewnością jest bardzo niewielki offset pomiędzy napięciami podawanymi na + i - wzmacniacza, dlatego podaje on na wyjściu 2.5V. Wszystko wygląda tak, jakby brakowało jakiegoś obwodu (w sensie sprzężenia).

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    kodi Współtwórca

    kodi

    Opublikowano
    Opublikowano

    Zerknij na datasheeta - wyjscie jest zbiasowane na 2.5V (czyli - sygnal sie bimba wokol tej wartosci). Jakby nie bylo DC 2.5V, to by polowe sygnalu cielo.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    bomarek Entuzjasta

    bomarek

    Opublikowano
    Opublikowano

    Na płytce MSFALCONA na wyjściu nie ma napięcia stałego ponieważ są tam kondensatory separujące, ja stosowałem Wimy 4,7uF/63V ale można zastosować elektrolity z bocznikowane kondensatorami MKP.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Buzzer Entuzjasta

    Buzzer

    Opublikowano
    Opublikowano

    Wiem, musi być 2.5V stałego, żeby przebieg się zmieścił, ale dając wzmacniacz operacyjny na wyjście można chyba sobie z tym poradzić.

    Chcę się pozbyć napięcia stałego nie używając kondensatorów w torze audio.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    kuty Poszukiwacz

    kuty

    Opublikowano
    Opublikowano

    jeśli podłączasz kartę pod głośniki+wzmacniacz to DC ofset poprostu olej,ale jeśli pod słuchawki to napewno wjakimś stopniu ma to negatywny wpływ na dzwięk i nikt mi nie powie że nie bo słysze na własne uszy.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Buzzer Entuzjasta

    Buzzer

    Opublikowano
    Opublikowano

    2.5V stałego nie można poprostu olać. W najlepszym wypadku będe mieć te 2.5V na głośnikach, jak zewrę kondensator w sprzężeniu wzmacniacza mocy to dostanę 40 kilka na wyjściu :-). Kuty, możesz rzucić schemat Twojej karty?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Hal Uczeń

    Hal

    Opublikowano
    Opublikowano

    Tak powinien wyglądać układ DC-servo do zdjęcia 2.5 woltowego offsetu z wyjść PCM2702.

    Dodatkowo ta wersja filtru low-pass na schemacie, wzmacnia sygnał ok. 2x i daje na wyjściu AD8620 poziom sygnału ~2Vrms.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Hal Uczeń

    Hal

    Opublikowano
    Opublikowano

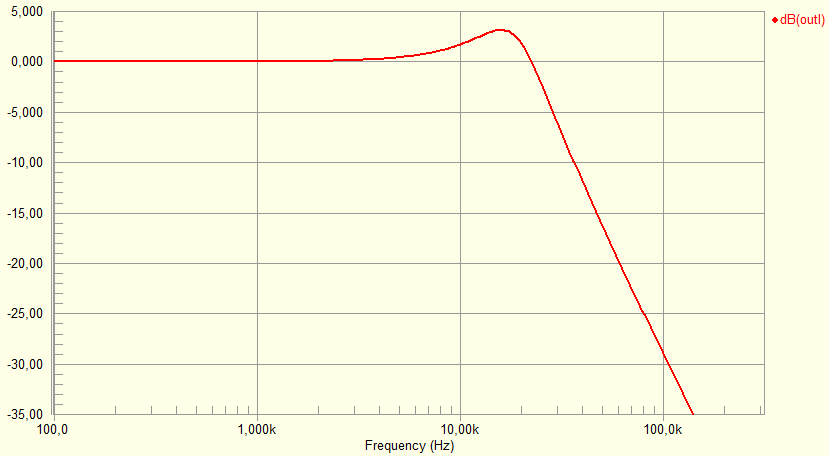

    Jeszcze małe wyjaśnienie dotyczące filtru low-pass. Na swoje potrzeby ustaliłem charakterystykę taką jak na pierwszym rysunku poniżej (wartości elementów jak na schemacie).

    Nie każdy będzie nią usatysfakcjonowany, więc podaję "normalną" wersję filtru o charakterystyce jak na rysunku drugim. Wartości opowiednich elementów należy skorygować wg opisu na rysunku, czyli R1=12k, R2=5.6k, R3=3.9k, C1=330pF, C2=2.7nF.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-2251-100009608 1259084863_thumb.gif

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    kuty Poszukiwacz

    kuty

    Opublikowano
    Opublikowano

    To znaczy że po zmontowaniu jakiejkolwiek aplikacji na pcm2702 bez dc serva to napięcie stałę będzie się pojawiać w postaci 2,5v?

    To ja dziękuje za taki dac,ciesze się że nie wydałem 40zł za ten beznadziejny układ.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    piotr_37 Kompan

    piotr_37

    Opublikowano
    Opublikowano

    Mam pytanie do używających Foobar i PCM2702 , czy używacie ASIO może porównywaliście z kernel-streaming, jakieś spostrzeżenia ?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
