1 godzinę temu, slawek.xm napisał:

ten ?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Tak



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

34 minuty temu, tymek napisał:

Tak



wielka mi radoche sprawiles pisząc ,że ten maluch potrafi pokazac wlasny charakter i przy tak skromnej efektywnosci moze sie narzucać

a jeszcze większą prezentujac swoj dookolny wynalazek bo to oznacza ,ze glosniczek mimo niskiej ceny jest wart sprawdzenia

dziekuję

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ten świat na trzeźwo jest nie do przyjęcia 🙂

Odnośnik do komentarza
Udostępnij na innych stronach

Powiem tak, eksperyment zakończony powodzeniem, idę w dobrą stronę, oczywiście jak dla mnie. Myślę nad zakupem poważniejszego głośnika amt, będzie wykorzystany jako super tweeter.  Może ktoś ma doświadczenie z amt w tej roli. Jaki głośnik kupić: mundorf, SB acoustic, a może heil?

5 minut temu, slawek.xm napisał:



a jeszcze większą prezentujac swoj dookolny wynalazek bo to oznacza ,ze glosniczek mimo niskiej ceny jest wart sprawdzenia

Miałem jeszcze w posiadaniu amt z aliexpress. Wizualnie i dźwiękowo nie jestem w stanie rozróżnić, wygląda na ten sam głośnik.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

  • 10 miesięcy temu...

Potrzebuję porady odnośnie zwrotnicy, nie jestem w tym zbyt dobry, ale schemat takie mam wrażenie nie pokrywa się ze zdjęciem. Na schemacie są 2 cewki, na zdjęciu jedna. Dysponuje ktoś wiedzą aby wprowadzić zmiany na schemacie odpowiadające rzeczywistości?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

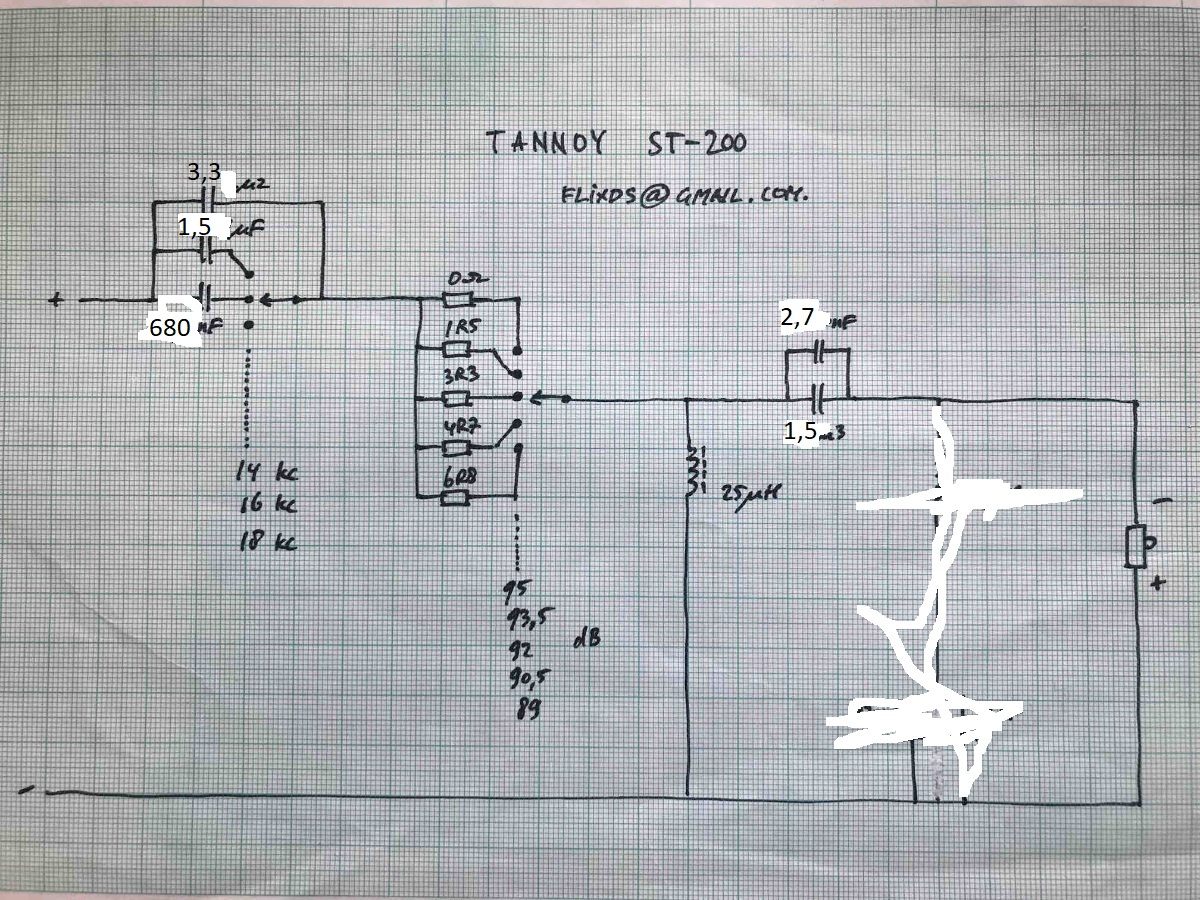

Pomijając regulację tak to może wyglądać?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

@tymek

Jeśli podział jest dla okolic 10 kHz przy 8 Ohm to indukcyjność powinna być

rzędu 0,1 mH, czyli 100 uH a nie tak wielka 😉      nawet jak na subwoofer ...

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ring radiator rules

Odnośnik do komentarza
Udostępnij na innych stronach

Godzinę temu, audioburak napisał:

@tymek

Jeśli podział jest dla okolic 10 kHz przy 8 Ohm to indukcyjność powinna być

rzędu 0,1 mH, czyli 100 uH a nie tak wielka 😉      nawet jak na subwoofer ...

Faktycznie na zdjęciu jest 25 uH czyli 0,025 mH, jesteś w stanie patrząc na zdjęcie narysować schemat zwrotnicy bez rezystorów?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Ale muszę mieć potwierdzone zarówno częstotliwość, jak oporność tego tweetera.

A najlepiej model - czasem w karcie katalogowej jest wykres impedancji.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ring radiator rules

Odnośnik do komentarza
Udostępnij na innych stronach

Tej ze zdjęcia - tego się nie podejmę, bo trzeba zdjęcia z obu stron a do tego

muszą być jeszcze czytelne opisy elementów - nie zasłonięte np. kablem 😉

Ale widać choćby po cienkich ścieżkach, czy niskich napięciach elementów,

że ktoś naprawdę wiedział co robi.

Poza tym regulacje rozmywają czytelność połączeń i może być ciężko.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ring radiator rules

Odnośnik do komentarza
Udostępnij na innych stronach

Głośnik to prawdopodobnie Audax TW025A28 8ohm.

Elementy to:

cewka 0,025 mH

kondensatory - 0,68uF;   1,5uF - 2 sztuki;   2,7uF;  3,3uF z tego 3 są do regulacji 18, 20, 22kHz, rezystory pomijam

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Może ktoś inny się podejmie, bo regulacja zbyt precyzyjna i na pewno

była robiona podczas rzeczywistych pomiarów elementu, a nie programem.

W którym zresztą wyliczona najmniejsza indukcyjność to okolice 50 uH,

czyli dwa razy tyle, co jest na płytce. Należało by zbudować i mierzyć.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ring radiator rules

Odnośnik do komentarza
Udostępnij na innych stronach

29 minut temu, audioburak napisał:

Może ktoś inny się podejmie, bo regulacja zbyt precyzyjna i na pewno

była robiona podczas rzeczywistych pomiarów elementu, a nie programem.

W którym zresztą wyliczona najmniejsza indukcyjność to okolice 50 uH,

czyli dwa razy tyle, co jest na płytce. Należało by zbudować i mierzyć.

doradzanie zmian na podstawie kosmicznych wyliczeń programowych wobec rzeczywistej fabrycznej zwrotnicy to czysta głupota

przy problemach jakie tannoye mogą stwarzać , braku wiedzy  , najlepiej zostawić tę zwrotnicę taką jak w oryginale , możliwości regulacji jest tyle , że na pewno można sobie ustawić dźwięk blisko tego co się podoba a zmiany elementów wobec możliwości regulacyjnych poprawią tylko samopoczucie wlaściciela

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ten świat na trzeźwo jest nie do przyjęcia 🙂

Odnośnik do komentarza
Udostępnij na innych stronach

Tylko ja chcę skopiować oryginalną zwrotnicę z tannoya, nie chcę jej zmieniać. Zdjęcie jest z sieci od St100, schemat jest od St200.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

ze zdjęcia może to wyglądać tak

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

6 minut temu, tymek napisał:

Tylko ja chcę skopiować oryginalną zwrotnicę z tannoya, nie chcę jej zmieniać. Zdjęcie jest z sieci od St100, schemat jest od St200.

filtr elektrucznie trzeciego rzędu 4,2uF na wejściu , cewka 0,25uH równolegle  i kond przed głośnikiem 2,2uF

jeśli będzie za ostro daj na wejściu przez kondem 4,2 uF rezystor tłumiący szeregowo wtedy obniży ci poziom wysokich od punktu podziału do 20khz

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez slawek.xm

ten świat na trzeźwo jest nie do przyjęcia 🙂

Odnośnik do komentarza
Udostępnij na innych stronach

@slawek.xm

Kłopot tylko z tą cewką - 25 uH 😉 - ona niby tam jest, bo reszta jest przewidywalna.

Sam pewno z rozpędu wpisałeś 0,25 uH  i to ona stanowi dla mnie jedyny wątpliwy

element programu; nawet dla 22 kHz ...

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ring radiator rules

Odnośnik do komentarza
Udostępnij na innych stronach

Rozumiem, czyli za regulację odcięcia odpowiadają kondensatory: 1,5 ; 2,7; 3,3

Jak byk jest 25uH

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

6 minut temu, tymek napisał:

Rozumiem, czyli za regulację odcięcia odpowiadają kondensatory: 1,5 ; 2,7; 3,3

nie

szeregowo są dwa kondensatory

jeden może być równolegle do głośnika  szeregowo z rezystorem tworząc pułapkę obniżającą dany zakres częstotliwości

8 minut temu, audioburak napisał:

@slawek.xm

Kłopot tylko z tą cewką - 25 uH 😉 - ona niby tam jest, bo reszta jest przewidywalna.

Sam pewno z rozpędu wpisałeś 0,25 uH  i to ona stanowi dla mnie jedyny wątpliwy

element programu; nawet dla 22 kHz ...

na cewce masz oznaczenie 25 mikro henrów jest ona równolegle do głośnika w filtrze trzeciego rzędu

21 minut temu, tymek napisał:

Tylko ja chcę skopiować oryginalną zwrotnicę z tannoya,

jeśli nie masz identycznych frontów i identycznych głośników identycznie zamocowanych na froncie

to kopiowanie zwrotnicy nic absolutnie Ci nie da , po prostu zapomnij

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez slawek.xm

ten świat na trzeźwo jest nie do przyjęcia 🙂

Odnośnik do komentarza
Udostępnij na innych stronach

No tak, są 2 kondensatory szeregowo, nie ma równolegle. Tylko które odpowiadają za zmianę odcięcia?

Rezystory też są szeregowo, odpowiadają za głośność jak rozumiem.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

9 minut temu, tymek napisał:

No tak, są 2 kondensatory szeregowo, nie ma równolegle. Tylko które odpowiadają za zmianę odcięcia?

Rezystory też są szeregowo, odpowiadają za głośność jak rozumiem.

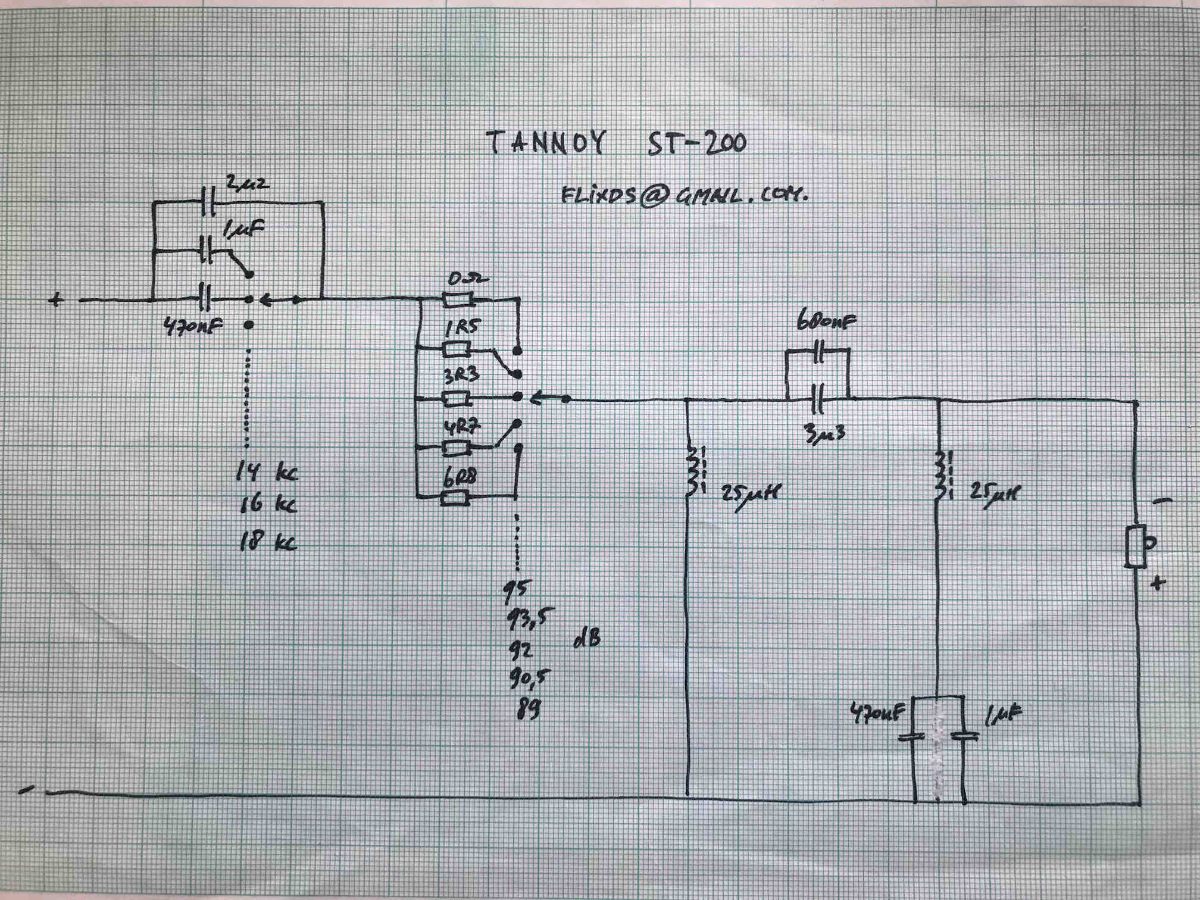

narysowałem Ci schemat zwrotki bardzo prawdopodobny i na pewno lepszy niż sam podałeś

nic więcej nie pomogę

może @Lutek masz schematy zwrotnic i możesz wrzucić do modeli interesujących tymka?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ten świat na trzeźwo jest nie do przyjęcia 🙂

Odnośnik do komentarza
Udostępnij na innych stronach

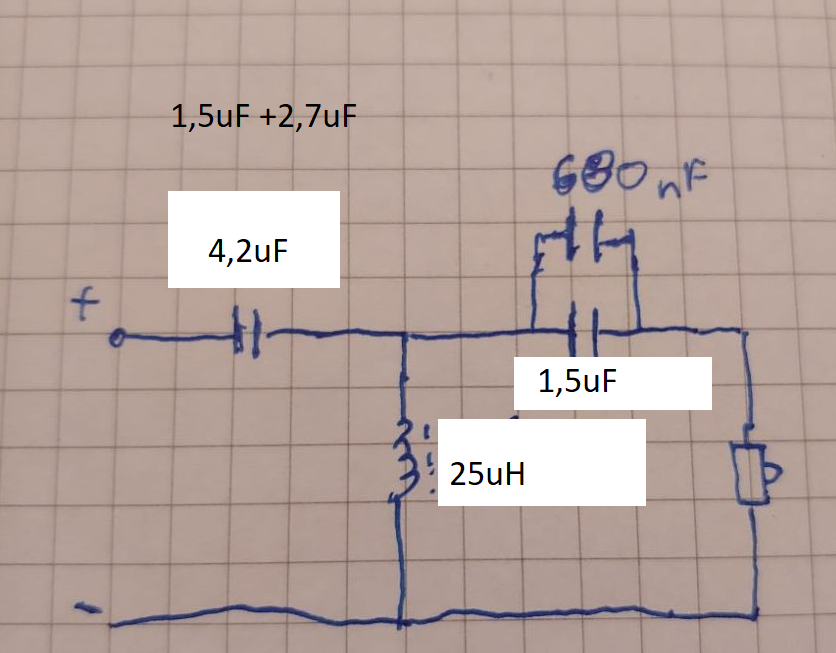

tak to może wyglądać?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

zamówię garść elementów i poskładam, jeszcze taka wersja mi wychodzi z tych puzli.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

7 godzin temu, slawek.xm napisał:

może @Lutek masz schematy zwrotnic i możesz wrzucić do modeli interesujących tymka?

Niestety, nie mam... Jak zapewne wiesz, zakonczylem przygode z Tannoyami, a teraz na tapecie sa odgrody, choc posiadam jeszcze oryginalne monitory Tannoya -  Eaton, ktore zreszta wystawilem do sprzedazy.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

8 godzin temu, tymek napisał:

zamówię garść elementów i poskładam, jeszcze taka wersja mi wychodzi z tych puzli.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

masz bardzo dużo możliwości

jak byś chcial sprzedać daytony mini amt daj znać

1 godzinę temu, Lutek napisał:

Niestety, nie mam... Jak zapewne wiesz, zakonczylem przygode z Tannoyami, a teraz na tapecie sa odgrody, choc posiadam jeszcze oryginalne monitory Tannoya -  Eaton, ktore zreszta wystawilem do sprzedazy.

słychać coś z amt?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ten świat na trzeźwo jest nie do przyjęcia 🙂

Odnośnik do komentarza
Udostępnij na innych stronach

9 godzin temu, slawek.xm napisał:

masz bardzo dużo możliwości

jak byś chcial sprzedać daytony mini amt daj znać

słychać coś z amt?

Przypadkiem nie masz Audaxa tytanowego albo magnezowego?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Znalazłem taką fotkę, to chyba zwrotnica st200

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Teraz jest czytelnie

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

7 godzin temu, tymek napisał:

Przypadkiem nie masz Audaxa tytanowego albo magnezowego?

już nie

napisz do Piotrka Machnika "audiosynergia" może ma

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ten świat na trzeźwo jest nie do przyjęcia 🙂

Odnośnik do komentarza
Udostępnij na innych stronach

Mam jeszcze takie pewnie podstawowe pytanie, tylko pewnie trzeba wybrać nausznie co mi bardziej pasuje. Jak najlepiej ciąć super tweeter - 1 kondensatorem czy rozbudowany filtr?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez tymek
Odnośnik do komentarza
Udostępnij na innych stronach

22 minuty temu, tymek napisał:

Mam jeszcze takie pewnie podstawowe pytanie, tylko pewnie trzeba wybrać nausznie co mi bardziej pasuje. Jak najlepiej ciąć super tweeter - 1 kondensatorem czy rozbudowany filtr?

nie ma reguły

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ten świat na trzeźwo jest nie do przyjęcia 🙂

Odnośnik do komentarza
Udostępnij na innych stronach

  • Pokaż nowe odpowiedzi
  • Dołącz do dyskusji

    Możesz dodać zawartość już teraz a zarejestrować się później. Jeśli posiadasz już konto, zaloguj się aby dodać zawartość za jego pomocą.
    Uwaga: Twój wpis zanim będzie widoczny, będzie wymagał zatwierdzenia moderatora.

    Gość
    Dodaj odpowiedź do tematu...

    ×   Wklejono zawartość z formatowaniem.   Przywróć formatowanie

      Dozwolonych jest tylko 75 emoji.

    ×   Odnośnik został automatycznie osadzony.   Przywróć wyświetlanie jako odnośnik

    ×   Przywrócono poprzednią zawartość.   Wyczyść edytor

    ×   Nie możesz bezpośrednio wkleić grafiki. Dodaj lub załącz grafiki z adresu URL.



    • Ostatnio przeglądający   0 użytkowników

      • Brak zarejestrowanych użytkowników przeglądających tę stronę.
    • Najnowszy GO bar przypomina legendarny miecz starannie wykuty dla Kensei.

      iFi Audio to brytyjska firma założona w 2012 roku, znana z wysokiej jakości przetworników cyfrowo-analogowych (DAC) i wzmacniaczy słuchawkowych. Ich mobilne rozwiązania umożliwiają poprawę jakości dźwięku na urządzeniach przenośnych. Firma wyróżnia się innowacyjnym podejściem do projektowania, wykorzystując komplet najnowszych technologii i lata doświadczenia. Swoją sławę zawdzięczają produktom, które zapewniają wysoką jakość wykonania i świetne brzmienie, a to wszystko w bardzo dobrych cenach.

      audiostereo.pl
      audiostereo.pl
      Nowości | Testy | Inne

      Bilety | BAJM 45 TOUR

      O wydarzeniu Największe hity, mega emocje i najlepsza zabawa czyli 45-lecie zespołu BAJM - to będzie trasa roku 2024! Szykuje się totalne szaleństwo! Bajm bilety na jubileuszową trasę koncertową już w sprzedaży.   45-lecie zespołu Bajm Fenomen zespołu Bajm to właśnie ponadczasowa muzyka i emocje, które łączą pokolenia. Ich hity bujają wszystkich bez wyjątku. A głos Beaty przeszywa i przyprawia o gęsią skórkę nawet największych twardzieli. Trasa 45 lecia to muzyczna podróż prz

      AudioNews
      AudioNews
      Newsy 1

      Bilety | Dawid Podsiadło

      O wydarzeniu Dawid Podsiadło postanowił zrobić swoim fanom wyjątkowy świąteczny prezent i ogłosił kolejny stadionowy koncert. 8 czerwca 2024 wystąpi na Tarczyński Arena Wrocław.    Trasa stadionowa Dawida Podsiadło Po historycznym występie na PGE Narodowym dla 80 tysięcy widzów, Dawid Podsiadło idzie za ciosem i zaprasza na trasę stadionową ze sceną 360 stopni!  W sobotę 26 sierpnia PGE Narodowy, który był współorganizatorem wydarzenia, przyciągnął rekordową publiczność.

      AudioNews
      AudioNews
      Newsy 1

      Bilety | Piotr Rubik „Niech mówią że to nie jest miłość”

      O wydarzeniu Koncert Piotra Rubika „Niech mówią że to nie jest miłość” - najpiękniejsze piosenki o miłości - to trzeba usłyszeć na żywo! Piotr Rubik, Orkiestra Symfoniczna Filharmoników Jeleniogórskich, Wrocławski Chór Akademicki pod dyrekcją Alana Urbanka oraz 4 znakomitych Solistów. Ponad 60 osób na scenie! Bilety na koncerty Piotra Rubika już w sprzedaży.  Piotr Rubik koncerty Niech mówią że to nie jest miłość Piotr Rubik wraz Dolnośląską Orkiestrą Symfoniczną Filharmoników Jel

      AudioNews
      AudioNews
      Newsy

      Bilety | Open'er Festival 2024

      O wydarzeniu Gunna, jedna z najważniejszych postaci współczesnego amerykańskiego hip-hopu, której wszystkie dotychczasowe albumy trafiły do Top 3 sprzedaży w USA, wystąpi 3 lipca na Orange Main Stage! Kim Gordon, absolutna ikona światowej alternatywy i jedna z najbardziej charyzmatycznych rockowych osobowości ostatnich dekad, której najnowszy solowy album „The Collective” ukaże się już w tym tygodniu, wystąpi na Alter Stage 3 lipca Amaarae - muzyczna perła, której ostatnia płyta „

      AudioNews
      AudioNews
      Newsy
    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.

    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat.
