Hej.
Z moim kinki męczę się już przeszło rok. Był zepsuty od początku.
Objawiało się to tym,że raz przerywał prawy kanał raz lewy.
Wymieniłem pota, zrobiłem nawet bypasy prosto z wejscia do pota. No i działało jakiś czas.
Po jakimś czasie wróciło. Czasem grał normalnie 4h, czasem po 1 min wariował.
Oddałem go ostatnio do serwisu. Serwisant męczył się z nim 3 tygodnie bo cały czas grał. Sprawdził luty,ścieżki i wszystko ok.
Zadzwonił do mnie uradowany,że stabilizator ( ten wyżej po lewej) jest uwalony i nie daje na wyjściu zawsze 12v tylko 9-10.
Uradowany wróciłem do domu. Po 15 min to samo...... Myśle wtf. Zmierzyłem u wyj. Dawało na obu po 12v.

Zacząłem krzywić płytkę i się okazało,że omron widoczny na zdjęciach jest uwalon i podczas ruszania nóżkami przerywa. Kupiłem nowego, tylko niestety na napięcie 5v a nie 12v (cewka), ale go wlutowałem. Wczoraj po godzinie słuchania na starym omronie zniknął całkowicie prawy kanał. Napięcia są poprawne.
Myślałem,że przez "iskrzenie" przekaźnika coś się uwaliło. Wlutowałem nowy to samo.
Dzisiaj chciałem jeszcze raz na niego popatrzeć i sprawdzić ścieżki samemu. Jedyne co wylukałem to troche "zniszczony" rezystor.
Włączyłem go i zaczął grać...... Może mi ktoś powiedzieć wtf ?



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
https://www.audiostereo.pl/topic/150033-kinki-thr-1/
Udostępnij na innych stronach
caralooh Poszukiwacz

caralooh

Opublikowano
  • Autor
Opublikowano

Ogólnie jest jeszcze jedna ciekawostka.
Środkowe nóżki (masy) są zwarte od dołu. U wejściowe idzie od góry jak narysowałem, z tego samego potencjału, przez takie same kondensatory.
Po zmierzeniu u.wej na jednym i drugim, na 1. na tym wymienionym jest 17v, a na starym 20v.....
Przecież powinny mieć takie same (!?) Dodam ,że ten wyżej razem z kondensatorami bardzo się grzeje. Czy uwalony jest znów tranzystor ? z winy iskrzącego omrona ?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
https://www.audiostereo.pl/topic/150033-kinki-thr-1/#findComment-4835633
Udostępnij na innych stronach
raven1985 Poszukiwacz

raven1985

Opublikowano
Opublikowano

Te rezystory są zapewne szeregowo z cewką przekaźnika i obniżają napięcie dla niego.

Jak wstawisz przekaźnik na inne napięcie on będzie miał inny pobór prądu (rezystancję cewki) przez co napięcia będą inne.

Kup taki jaki ma być i wstaw tam.

Jeśli to nie przekaźnik (gdyby było coś innego w układzie zabezpieczenia  to nie miał byś obu kanałów) to podejrzenia skierował bym na gniazdo wyjściowe i luty przy nich.

Lubię to Lubię to ×

"We designed our valve (tube) amplifier, manufactured it, and put it on the market, and never actually listened to it. In fact, the same applies to the 303 and the 405" - Peter Walker - Quad

Odnośnik do komentarza
https://www.audiostereo.pl/topic/150033-kinki-thr-1/#findComment-4835877
Udostępnij na innych stronach
artw Stały bywalec

artw

Opublikowano
Opublikowano
5 godzin temu, caralooh napisał:

Czekam na rezystor z 'innego wątku'. 67ohm-2w.,który mam wlutować szeregowo.




a co Cię powstrzymuje od kupienia właściwego przekaźnika? Dodatkowy rezystor to rzeźbienie na pałę, do tego z tego co widziałem liczony był na oko

  • Lubię to 1
Lubię to Lubię to ×

DIY to przyjemność grzebania w sprzętach.

Odnośnik do komentarza
https://www.audiostereo.pl/topic/150033-kinki-thr-1/#findComment-4836323
Udostępnij na innych stronach
Kapstan_Biasu Entuzjasta

Kapstan_Biasu

Opublikowano
Opublikowano (edytowane)
11 godzin temu, artw napisał:

a co Cię powstrzymuje od kupienia właściwego przekaźnika? Dodatkowy rezystor to rzeźbienie na pałę, do tego z tego co widziałem liczony był na oko

Źle widziałeś.

Widziałeś to

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )  ?

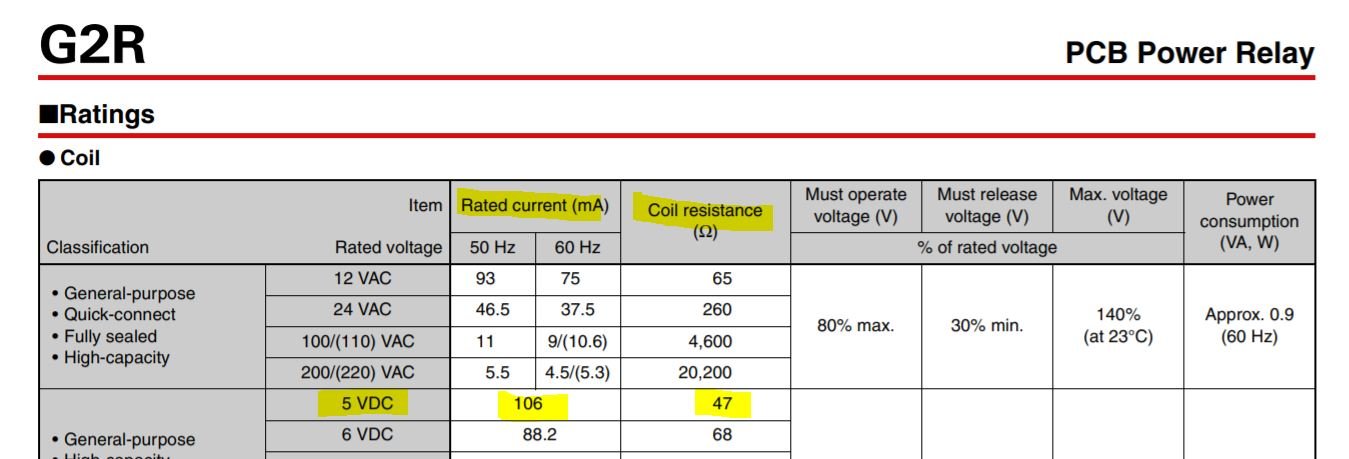

Ciekawe jaka wartość rezystancji opornika redukującego napięcie, na podstawie danych z kart katalogowej, Tobie "wyjdzie", po skorzystaniu z prawa Ohma i danych z karty katalogowej? Nie posiadając innych danych.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Kapstan_Biasu
Lubię to Lubię to ×
Odnośnik do komentarza
https://www.audiostereo.pl/topic/150033-kinki-thr-1/#findComment-4836682
Udostępnij na innych stronach
artw Stały bywalec

artw

Opublikowano
Opublikowano (edytowane)

a po co taki opornik jak można dać prawidłowy przekaźnik?

Natomiast opornik (według podanej dokumentacji ) można zastosować dowolny z przedziału 35-80 omów

Edytowane przez artw
Lubię to Lubię to ×

DIY to przyjemność grzebania w sprzętach.

Odnośnik do komentarza
https://www.audiostereo.pl/topic/150033-kinki-thr-1/#findComment-4836684
Udostępnij na innych stronach
Kapstan_Biasu Entuzjasta

Kapstan_Biasu

Opublikowano
Opublikowano (edytowane)



3 minuty temu, artw napisał:

a po co taki opornik jak można dać prawidłowy przekaźnik?

Czy wartość rezystancji opornika redukcyjnego była policzona "na oko" czy nie była?

Edytowane przez Kapstan_Biasu
Lubię to Lubię to ×
Odnośnik do komentarza
https://www.audiostereo.pl/topic/150033-kinki-thr-1/#findComment-4836685
Udostępnij na innych stronach
Kapstan_Biasu Entuzjasta

Kapstan_Biasu

Opublikowano
Opublikowano (edytowane)
Godzinę temu, artw napisał:

Natomiast opornik (według podanej dokumentacji ) można zastosować dowolny z przedziału 35-80 omów

Czyli trafiłem w sam środek. A teraz odpowiedz proszę, na jedno proste pytanie z mojej strony. Czy wyznaczyłem wartość rezystancji "na oko" jak poprzednio sugerowałeś?

Edytowane przez Kapstan_Biasu
Lubię to Lubię to ×
Odnośnik do komentarza
https://www.audiostereo.pl/topic/150033-kinki-thr-1/#findComment-4836698
Udostępnij na innych stronach
