Skąd te zniekształcenia? LM4702 + darlingtony

[terminus]

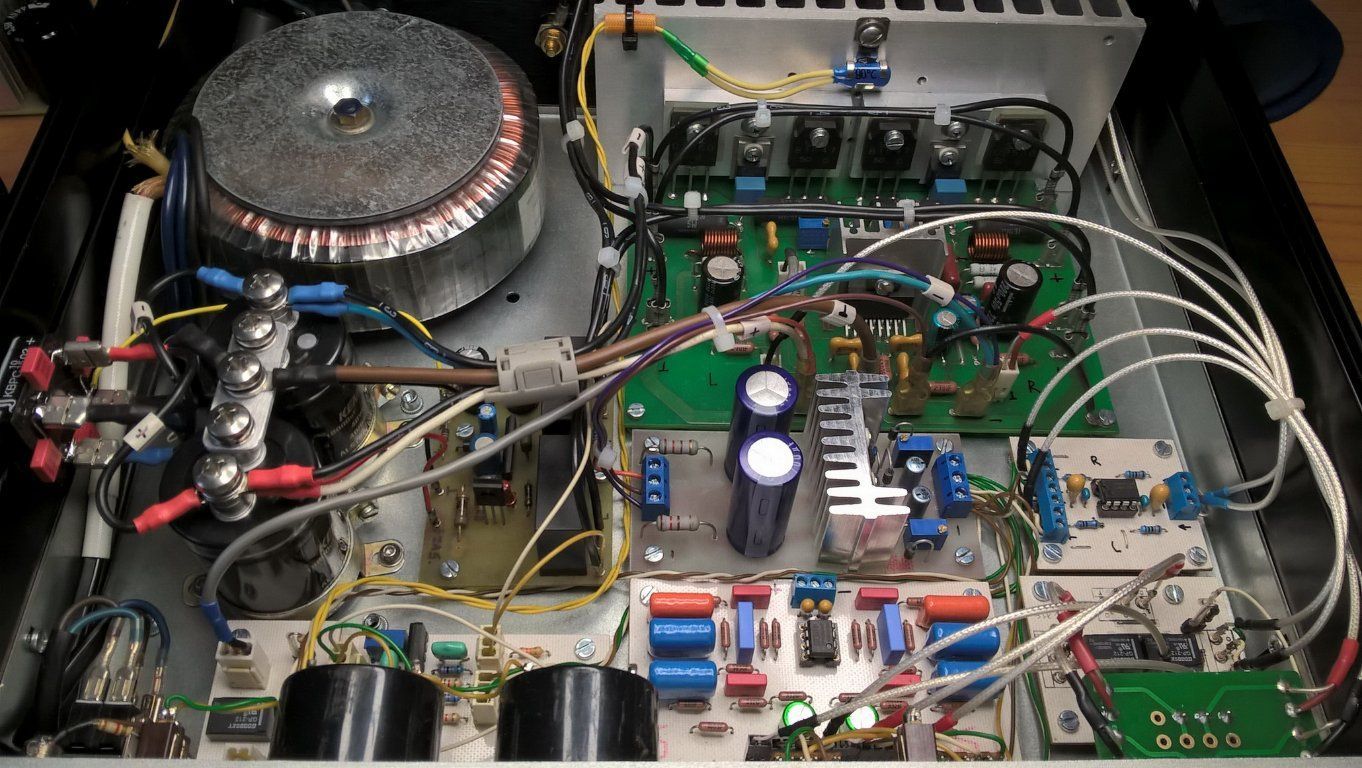

Wzmacniacz gra prawie 2 lata już. Schemat z AN-1490 LM4702 Power Amplifier + wszystkie uwagi. Jest tam parę błędów i nieścisłości, ale to już ogarnięte.

Problem jest taki, że przy mocy maksymalnej (dla zadanego zasilania oczywiście) w prawym (umownie) kanale występuje dziwne zniekształcenie, którego

na podstawie literatury nie potrafię zidentyfikować. Umowny kanał lewy osiąga 45 watów, w felernym prawym ten zonk pojawia się przy 40 watach.

Obciążenie sztuczne, DALE 250 W, 7,5 Ω. Zonk jest tylko pod obciążeniem. Jakieś pomysły? W wolnej chwili pokażę oscylogram złapany przed tranzystorami.

Zonk wygląda tak, drugi kanał daje jeszcze spokojnie 5 W przed obcinaniem szczytów:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )









Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

LM4702 "lubi" mieć trójstopniowy wtórnik emiterowy - Arcam tak robi z doskonałym efektem.

[Daniel_68412]

12 godzin temu, terminus napisał:

Jakieś pomysły?

zapewne to będzie pytanie głupie ale czy to nie jest po prostu rozjazd parametrów części między kanałami?

[Buzzer]

Moze brakowac wzmocnienia tranzysotra w prawym kanale od dolu i dlatego tak sie dzieje.

[moltos]

Można by podstawić inny 4702 żeby wykluczyć wadę drivera i dopiero potem szukać błędów na płytce.

[jar1]

2 godziny temu, Buzzer napisał:

Moze brakowac wzmocnienia tranzysotra w prawym kanale od dolu i dlatego tak sie dzieje.

No, za mało prundu jest w jego ujemnej gałęzi.



[terminus]

Oscyloskop pokazuje dokładnie taki sam kształt na bazach pnp i npn, czyli wyjściach source i sink LM.

Napięcie zasilania jest idealnie symetryczne, poza tym, lewy kanał jest ok.

Pozostaje najgorsza opcja - wylutowanie i wymiana LM-a... Ciekawe tylko, czy na innym egzemplarzu

nie będzie gorzej ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kw]

A nie prościej zamienić miejscami tranzystory albo ich sterowanie?

[terminus]

1 minutę temu, kw napisał:

A nie prościej zamienić miejscami tranzystory albo ich sterowanie?

W celu?

[kw]

Jeśli po zmianie drugi kanał będzie obcinał to wina tranzystorów, jeśli ten sam to scalak lub coś z pcb.

[terminus]

Ok, chyba nie zbyt jasno się wyraziłem.

Oscyloskop pokazuje dokładnie taki sam kształt na bazach pnp i npn, czyli wyjściach source i sink LM,

jak na wyjściu głośnikowym (na emiterach).

[kw]

Pod sztucznym obciążeniem czy na luzie?

[terminus]

Pod obciążeniem jest to zniekształcenie, również właśnie na bazach.

Możliwe, że napięcie zasilania powinno być wyższe dla LM-a , tu jest +-35V, pod pełnym obc. +- 32V.

Niby od +-20V powinien pracować, ale z jakimi parametrami zniekształceń, tego już nie podali w pdf-ie.

Edytowane 30 Stycznia 2021 przez terminus

[kw]

Naprawiałem kiedyś zasilacz który na luzie pracował a pd obciążeniem siadał. Był błąd na pcb - brakowało połączenia. Jeśli między scalakiem a tranzystorami nie ma zworek to wina us lub okolic.

[Buzzer]

Lm jest oryginalny?

[moltos]

Ponieważ zrobiłem kiedyś wzmacniacz na LM4702 to pamiętam z noty, że wzmocnienie nie może być mniejsze niż 26db bo wzmacniacz może być niestabilny czy coś takiego. Angielski trochę znam ale nie biegle.  Czasem są pokusy żeby zmniejszyć wzmocnienie bo dla źródeł cyfrowych to trochę za dużo.

[terminus]

LM jest oryginalny, a wzmocnienie wynosi 26 dB.

[Buzzer]

Po kolei. Bo teraz kazdy wrozy ze swojej kuli.

Wrzuc oscylogramy z wyjscia oraz z baz tranzystorow wyjsciowych. Wszystko odniesione do masy w przypadku obu kanalow.



[terminus]

Oscylogramy z wyjścia oraz z baz tranzystorów wyjściowych są identyczne (tylko inna amplituda). Pisałem to wyżej.

[Buzzer]

Ale wrzucales je? Nie moge znalezc. Jesli mamy Ci pomoc to te przebiegi sa konieczne.

Masz dostep do oscyloskopu?
