Preampy lampowe DIY na bazie PCB Conrad-Johnson Pv12 (kilka wersji)

[ola98]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


jak sobie oplacisz przesylke to Ci wysle 2 szt

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[czekin1]

No przy 10 też płacisz🙂, poza tym to są SMD.

[ganjor86]

Kupiłem przekaźnik który polecał tjbox całą resztę części też już zamówiłem więc jak przyjdzie wszystko to będę składać dalej. Ola98 dzięki za ofertę ale przesyłka z Polski będzie droższa niż przekaźnik a że składałem zamówienie z rs components to wziąłem jeden przekaźniki. Dziękuję za pomoc i liczę na dalszą pomoc bo znając życie coś pewnie nie będzie do końca tak jak ma być.

[ola98]

16 godzin temu, czekin1 napisał:

No przy 10 też płacisz🙂, poza tym to są SMD.

Prostujesz nóżki jedynie i pasuje:)

[czekin1]

Ostatnio musiałem wyginać w przekaźnikach (bo pcb pod smd), też dało, też pasowało, a było ich trochę🙂.
Raczej chodziło mi o to, że jak są th, to nie trzeba niepotrzebnie życia komplikować.

[ganjor86]

Wymieniłem tranzystor i sprawdziłem napięcie w punktach pomiarowych i mam 317V czyli chyba nie ma co ruszać tego szczególnie że nie pamiętam które diody są 30V a które 33V. W drugim punkcie mam 6,17V , warto regulować ?

[ganjor86]

Dobrze zamocowany przekaźnik ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tjbox]

Raczej tak.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ganjor86]

A jak podłączyć przewody w transformatorze audio dib-110 ? Z jednej strony są dwa piny które mają być podłączone do wyjścia przedwzmacniacza a z drugiej strony trzy piny do wyjścia XLR i tu środkowy to ground a + i - ? Czy minus ma być po tej samej stronie co masa wejścia z przedwzmacniacza ?

[kinimod]

9 godzin temu, ganjor86 napisał:

A jak podłączyć przewody w transformatorze audio dib-110 ? Z jednej strony są dwa piny które mają być podłączone do wyjścia przedwzmacniacza a z drugiej strony trzy piny do wyjścia XLR i tu środkowy to ground a + i - ? Czy minus ma być po tej samej stronie co masa wejścia z przedwzmacniacza ?

pin 1 – masa

pin 2 – plus – sygnał

pin 3 – minus – sygnał o odwróconej polaryzacji





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 17 Maja 2023 przez kinimod

[ganjor86]

To wiem tylko mi chodzi o piny w transformatorze DIB-110.

[kinimod]

12 minut temu, ganjor86 napisał:

To wiem tylko mi chodzi o piny w transformatorze DIB-110.

1  masa

2  sygnał z pre

3 + xlr

4  masa

5 - xlr

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 17 Maja 2023 przez kinimod

[ganjor86]

Masę XLR i RCA łączyć czy nie ? Czytałem o tym i zdania są podzielone.

[przemak]

Po pierwsze nie łączy się masy z odczepem. Odczep ma wisieć. Po drugie dib110 się nie nadaje do tych zastosowań.

[ganjor86]

No i tu właśnie dziwna sprawa bo parę osób twierdzi że jest o wiele lepiej niż przez kabel RCA do XLR gdzie kabel zimny łączy się go masy od strony XLR. Transformator ki już mam i nie wykluczam że wymienievje na coś lepszego ale teraz skupiam się na uruchomieniu przedwzmacniacza i wzmacniacza a na szukanie lepszych rozwiązań będzie jeszcze czas.

[przemak]

4 godziny temu, ganjor86 napisał:

No i tu właśnie dziwna sprawa bo parę osób twierdzi że jest o wiele lepiej niż przez kabel RCA do XLR gdzie kabel zimny łączy się go masy od strony XLR. Transformator ki już mam i nie wykluczam że wymienievje na coś lepszego ale teraz skupiam się na uruchomieniu przedwzmacniacza i wzmacniacza a na szukanie lepszych rozwiązań będzie jeszcze czas.

Nie bardzo rozumiem, co jest lepiej od czego. Transformatory są dobre, tylko nie do tych zastosowań - one mają przekładnię 10:1 czyli o 20dB obniżają poziom. Czyli teoretycznie żeby wysterować coś z ich wyjścia poziomem liniowym trzeba im 10-20V dostarczyć, a to trochę dużo.

[1Ender]

W dniu 16.05.2023 o 15:07, ganjor86 napisał:

Dobrze zamocowany przekaźnik ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

U mnie ma 10 pinów. U Ciebie 8.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tjbox]

16 minut temu, 1Ender napisał:

mnie ma 10 pinów. U Ciebie 8.

Oszczędności po Brexit, dobrze za pinout nie jest lustrzanym odbiciem.

[kinimod]

20 godzin temu, przemak napisał:

Po pierwsze nie łączy się masy z odczepem. Odczep ma wisieć. Po drugie dib110 się nie nadaje do tych zastosowań.

ganjor86 buduje wzmacniacz hybrydowy oparty na preampie Conrad Johnson PV12 i wzmacniaczu cyfrowym ICEpower1200AS1. Do pełnego wysterowania wzmacniacza wystarczy 3,5 V. Preamp w połączeniu z trafem na wyjściu powinien dać ok 3,4 V przy podłączeniu do odtwarzacza CD z poziomem sygnału 2V. Dlatego ten transformator, który zastosował w zupełności wystarczy to tego wzmacniacza.

Dlaczego ma nie łączyć oczepu środkowego do masy ?

[przemak]

3 godziny temu, kinimod napisał:

ten transformator, który zastosował w zupełności wystarczy to tego wzmacniacza.

DIB jak sama nazwa wskazuje to transformator diboxowy z przekładnią 10:1. Oczekuje poziomu liniowego na wejściu i daje poziom mikrofonowy na wyjściu. Pomijając to, czy tytułowy przedwzmacniacz dostarczy na wyjściu 34V RMS czyli 100V pp przy takim obciążeniu przy akceptowalnych zniekształceniach i paśmie, to transformator przy poziomach wyższych od nominalnych o jakieś 30dB na pewno "odwdzięczy się" sporymi zniekształceniami zwłaszcza w dole.

Odczepu nie łączy się z masą bo nie jest to potrzebne a w większości przypadków przeszkadza w prawidłowej pracy. W środku urządzenia może nie przeszkadzać, ale po co to robić - jedynym uzasadnieniem może być konieczność polaryzacji kolejnego stopnia, ale i tak lepiej zrobić to inaczej. Ten odczep jest do pobierania fantoma.

[przemak]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

DIB 110 ma maksymalne napięcie wejściowe 5V i ma wtedy w dole 1% zniekształceń. W opisanej konfiguracji pracować miałby z poziomem ponad 15dB wyższym 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kinimod]

35 minut temu, przemak napisał:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

DIB 110 ma maksymalne napięcie wejściowe 5V i ma wtedy w dole 1% zniekształceń. W opisanej konfiguracji pracować miałby z poziomem ponad 15dB wyższym 😉

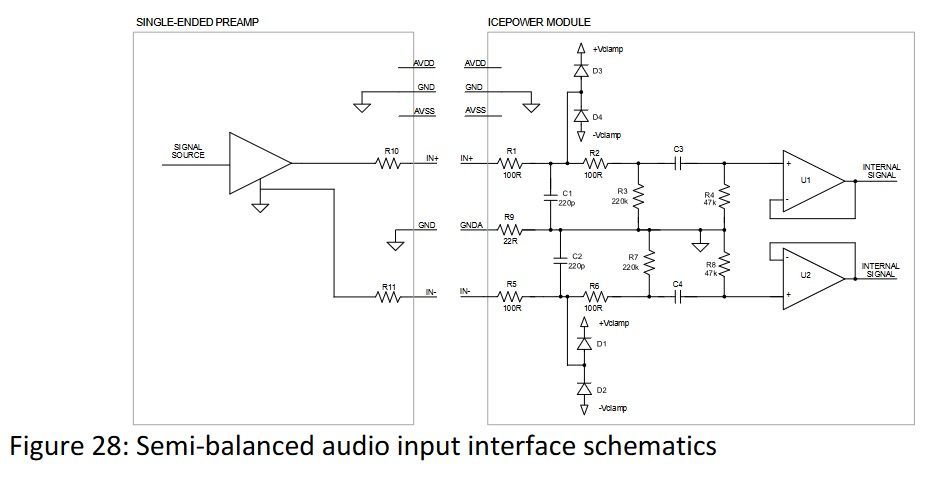

Czyli jednak lipa z tym transformatorem. Teraz po dłuższej analizie zgadzam się z tobą. Po co robić tą symetryzację i powodować tak duże zniekształcenia. Wzmacniacz może pracować w konfiguracji pół zbalansowanej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ganjor86]

Opóźniacz kilka po 45 sekundach czyli jednak wszystko ok. Co jeszcze sprawdzić przed próbą generalną ? Napięcia jakie mam podawałem kilka postów wcześniej.

[ganjor86]

Kolega Księżyc miał opcje polzbalansowana i przeszedł na DIB-110 i jest zadowolony ze zmiany 😐 nie słucham głośno więc chyba nic złego się nie stanie z transformatorami. Im więcej człowiek pyta tym mniej wie...

[kinimod]

22 godziny temu, ganjor86 napisał:

Kolega Księżyc miał opcje polzbalansowana i przeszedł na DIB-110 i jest zadowolony ze zmiany 😐 nie słucham głośno więc chyba nic złego się nie stanie z transformatorami. Im więcej człowiek pyta tym mniej wie...

Jak chcesz tak zrób. Powiem szczerze nie wierzę w ten 1% zniekształceń. Symetryzację możesz też rozwiązać w inny sposób. Dwa pampy i już masz sygnał symetryczny.

23 godziny temu, ganjor86 napisał:

Opóźniacz kilka po 45 sekundach czyli jednak wszystko ok. Co jeszcze sprawdzić przed próbą generalną ? Napięcia jakie mam podawałem kilka postów wcześniej.

Dawaj czadu 🙂 Uruchamiaj i słuchaj.

[przemak]

5 minut temu, kinimod napisał:

Powiem szczerze nie wierzę w ten 1% zniekształceń.

Myślisz, że jest więcej? Na 30Hz już na pewno 😉

[ganjor86]

Myślę że zastapie transformatorki układami DRV134 ale to w przyszłości. Co mam podłączyć pod masę a co nie ? Potencjometr może mieć połączenie elektryczne do obudowy ? Na płytce są dwa punkty przy mocowaniach i wiem że one mają być podłączone. Dodaje zdjęcie jak mój projekt teraz wygląda.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kinimod]

10 godzin temu, ganjor86 napisał:

Myślę że zastąpię transformatorki układami DRV134 ale to w przyszłości. Co mam podłączyć pod masę a co nie ? Potencjometr może mieć połączenie elektryczne do obudowy ? Na płytce są dwa punkty przy mocowaniach i wiem że one mają być podłączone. Dodaje zdjęcie jak mój projekt teraz wygląda.



Jeżeli chcesz uziemić obudowę to masa płytek nie może się łączyć z obudową po przez dystanse.

Potencjometr zostaw podłączony tak jak jest teraz.

[mar_70]

Tylko ta plytka w jednym punkcie/kołku ma się łączyć z obudowà

[kinimod]

Godzinę temu, mar_70 napisał:

Tylko ta plytka w jednym punkcie/kołku ma się łączyć z obudowà

Która płytka ?

Wiesz co będzie po zapętleniu masy.
