Wkładki igły i szlify .

[KALIBER]

Temat jak w tytule .

Na pierwszy ogień poszła na badania igła wkładki Goldring E - 3 Violet .

Przebieg  bliski 700 godzin ciężkiej pracy na winylu .

Badaniem pacjentki dzięki uprzejmości i chęci zajmie się Kolega dr porlick .👍

Myślę że będzie porno i gwarno w temacie .😉

.

Pozdrawiam i zapraszam do dyskusji .



[porlick]

Pacjent czeka na pierścień mocujący kamerkę USB do okularu mikroskopu. Teraz nie jestem w stanie precyzyjnie utrzymać pozycji kamerki i regulować jednocześnie ostrość. Projekt wysłałem synowi- wydrukuje i prawdopodobnie w przyszlejszy 😉 weekend będę miał.

[gitarrra]

"Wkładki igły i szlify ."

Ło matko i córko..KALIBER , ja Cię proszę, Ty nie strasz.😁

Jak zobaczyłem temat to jakbym zobaczył wiadomo kogo wracającego z zaświatów.🤣

A nie mam ze sobą kropli na serce więc proszę ostrożnie z takimi tematami bo będziesz  mnie miał na sumieniu.😁

Edytowane 7 Października 2021 przez gitarrra

[KALIBER]

15 minut temu, gitarrra napisał:

nie mam ze sobą kropli na serce

Spokojnie , oddychaj głęboko !!!🙏😁

[gitarrra]

Ufff...już mi oddech wraca😁

Ale przez moment to jakbym winylowego upiora zobaczył🤣

Edytowane 7 Października 2021 przez gitarrra

[porlick]

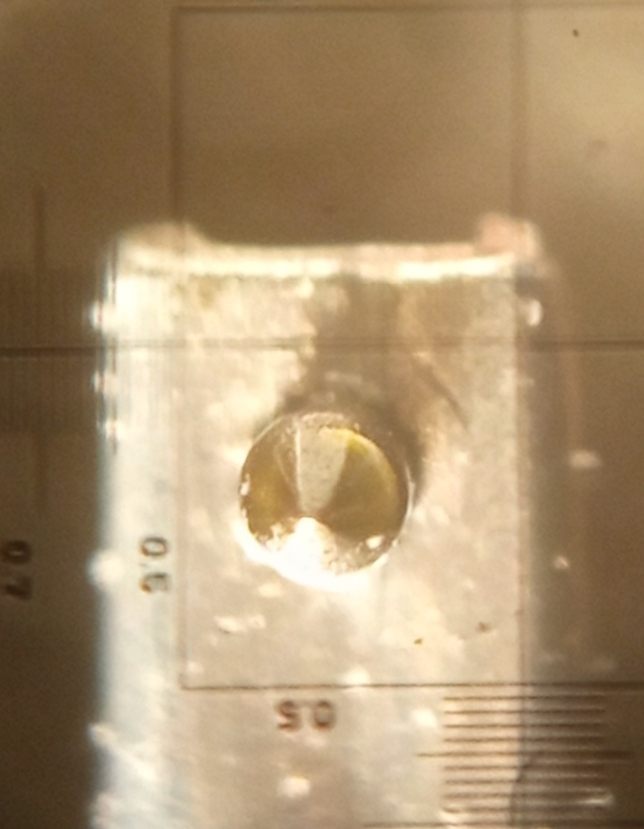

A tak na szybkiego- telefonem z okularu:

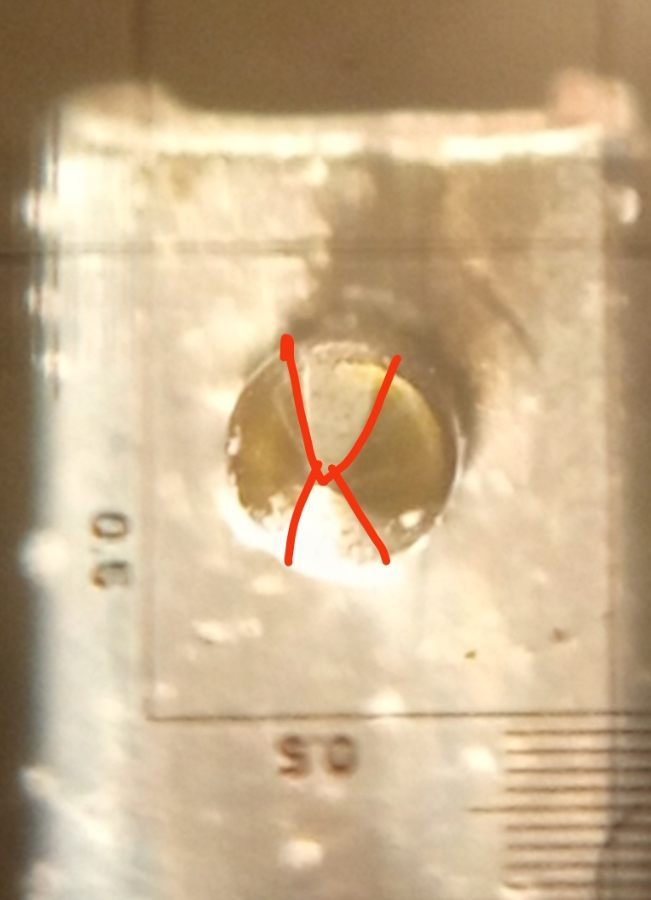

Fotka pierwsza- kalibrowa igiełka. Poprawiłem kreską kontur zmiany profilu szlifu.

Fotka druga- zużyta, eliptyczna oryginałka z OM10. Te kontury są zadziwiająco podobne.





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Tu bez gryzmołów, żeby nie było, że coś naciągane. 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 8 Października 2021 przez porlick

[Marcinus]

4 godziny temu, porlick napisał:

A tak na szybkiego- telefonem z okularu:

Fotka pierwsza- kalibrowa igiełka. Poprawiłem kreską kontur zmiany profilu szlifu.

Fotka druga- zużyta, eliptyczna oryginałka z OM10. Te kontury są zadziwiająco podobne.





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Tu bez gryzmołów, żeby nie było, że coś naciągane. 😉

Jakbyś jeszcze wytłumaczył, co tam trzeba dojrzeć? 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[porlick]

Tu dobrze widać.

To igla eliptyczna z w.wym. Ortofona. Zaznaczyłem przekrój i porównanie prostego stożka z profilem eliptyka. Inne profile są na ściankach przód-tył, inne na bokach, którymi igła czyta zapis.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

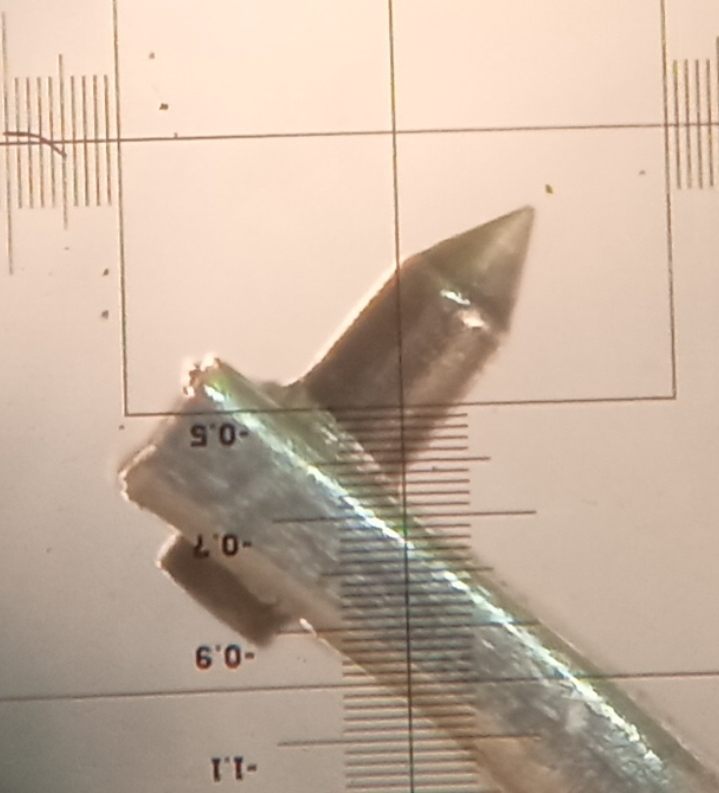

Dla porownania- bardzo ładne zdjęcie udało mi się zrobić igłę stożkowej do MF-100 (Zamiennik od Stylus Co.)

Tu widać, że stożek cały jest szlifowany jednym promieniem, przekrój jest dokładnie okrągły.

(Choć wygląda, jak kołek na wampiry. 😉😄)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marcinus]

3 godziny temu, porlick napisał:

Tu dobrze widać.

To igla eliptyczna z w.wym. Ortofona. Zaznaczyłem przekrój i porównanie prostego stożka z profilem eliptyka. Inne profile są na ściankach przód-tył, inne na bokach, którymi igła czyta zapis.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Dla porownania- bardzo ładne zdjęcie udało mi się zrobić igłę stożkowej do MF-100 (Zamiennik od Stylus Co.)

Tu widać, że stożek cały jest szlifowany jednym promieniem, przekrój jest dokładnie okrągły.

(Choć wygląda, jak kołek na wampiry. 😉😄)

Dzięki. W zasadzie, chodziło mi abyś pokazał dobrą igłę i zużytą (różnice), bo chciałem sobie też kupić jakiś mikroskop i chodzi mi o to abym wiedział jak rozróżniać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[porlick]

Godzinę temu, Marcinus napisał:

abyś pokazał dobrą igłę i zużytą

Nie dam rady. Nie ten sprzęt. ☹️ Tu trza profesjonalki, a nie strychowca. 😁

[bolo_senor]

16 minut temu, porlick napisał:

Nie dam rady. Nie ten sprzęt. ☹️ Tu trza profesjonalki, a nie strychowca. 😁

nawet zużycia nie widać 😞

1 godzinę temu, Marcinus napisał:

W zasadzie, chodziło mi abyś pokazał dobrą igłę i zużytą (różnice), bo chciałem sobie też kupić jakiś mikroskop i chodzi mi o to abym wiedział jak rozróżniać.

tyci tutorial 😛

rzut z przodu , igła nie używana . Lub mało używana

Jak widać końcówka okrąglutka .



rzut z przodu , igła używana . Zajechana.

Jak widać końcówka spłaszczona  .



tak wygląda to pod badziewnym mikroskopem , im plamki większe ty większy szrot.

[KALIBER]

8 minut temu, bolo_senor napisał:

nawet zużycia nie widać 😞

Nnno no no zaraz , przeca cosik będzie chyba lepiej ?🤔

Jjjojojąkanie mnie chyciło no .😌

Q !

W dniu 7.10.2021 o 18:01, porlick napisał:

Pacjent czeka na pierścień mocujący kamerkę USB do okularu mikroskopu. Teraz nie jestem w stanie precyzyjnie utrzymać pozycji kamerki i regulować jednocześnie ostrość. Projekt wysłałem synowi- wydrukuje i prawdopodobnie w przyszlejszy 😉 weekend będę miał.

Co do igły MF-100 .

Kupiłem kiedyś nówkę sztukę nie śmiganą Grado Silver ,

tam był chyba jeszcze większy "gwóżdż " 😁

[bolo_senor]

tu wyidealizowane grafiki by było widać o co chodzi



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

i realne

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[porlick]

9 minut temu, KALIBER napisał:

przeca cosik będzie chyba lepiej ?🤔

Zobaczymy, jak uda się sprzęgnięcie mikroskopu z kamerką- może będę w stanie lepiej kontrolować ostrość, bo teraz mam jedną rękę za mało. ☹️

[porlick]

W odniesieniu do zdjęć wstawionych przez Bola, igła kół. Kalibra wykazuje niewielkie zuzycie.

Nie takie,jak te zajechanej, z wypłaszczonymi bokami czubka, ale niewielkie odbicie światła widać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bolo_senor]

1 godzinę temu, porlick napisał:

, ale niewielkie odbicie światła widać

daj źródło światła naprzeciw wkładki trochę z góry , będzie widać oba boki.

bo po cieniu sądzę , że oświetlenie masz za bardzo z boku.

teraz wiesz czemu laserem chciałem oświetlić czubek igły

[porlick]

Za wielki lampiszon jest przy tym mikroskopie ☹️ nie sposób nim dobrze manipulować.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bolo_senor]

1 godzinę temu, porlick napisał:

Kalibra wykazuje niewielkie zuzycie.

ze zdjęcia jeszcze nic wygląda , to może być tylko refleks.

chyba , że w realu lepiej to widać

1 minutę temu, porlick napisał:

nie sposób nim dobrze manipulować.



igłę obróć 😄

Edytowane 9 Października 2021 przez bolo_senor

[porlick]

Trochę lepiej. Takie dwa odbicia, prawie się zlewające. Komornik widocznie nie potrafi dobrze złapać ostrości przez okular.

[bolo_senor]

Teraz, porlick napisał:

Komornik

komornikiem jesteś ?

[porlick]

W dodatku głębia ostrości przy największym powiększeniu jest cholernie krótka.

Teraz, bolo_senor napisał:

komornikiem jesteś ?

Telefon KOMÓRKOWY.

Pisałem komórka, a ten cholernik czasem sam zmienia wyrazy... 😮

2 minuty temu, bolo_senor napisał:

komornikiem jesteś ?

Papiernikiem 😁

[bolo_senor]

2 minuty temu, porlick napisał:

Pisałem komórka, a ten cholernik czasem sam zmienia wyrazy... 😮

słownik też mnie wku...denerwuje

3 minuty temu, porlick napisał:

W dodatku głębia ostrości przy największym powiększeniu jest cholernie krótka.

kolor wyłącz lepszy kontrast będzie

[porlick]

A może.... W piwnicy mam czarno-białą kamerę przemysłową. Może na niej uda się powalczyć z ostrością? Tylko, że to jeszcze analogowy zabytek...

[porlick]

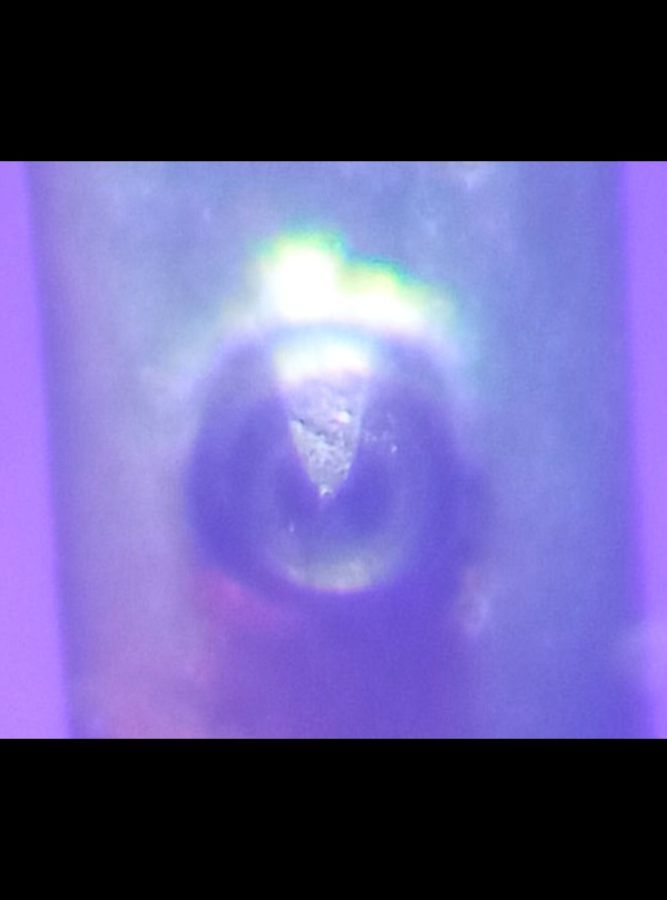

Kurczę, udało się zrobić w miarę dobre zdjęcie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Maarcin]

14 minut temu, porlick napisał:

Kurczę, udało się zrobić w miarę dobre zdjęcie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

... przepiękne zdjęcie - Szanowny Mentorze 🙂  .

Ukłony Niskie - Marcin .



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 9 Października 2021 przez Maarcin

[Marcinus]

12 minut temu, porlick napisał:

Kurczę, udało się zrobić w miarę dobre zdjęcie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Serio, to jest dobre foto? Ja sobie trochę inaczej wyobrażałem obraz igły spod mikroskopu 😞 .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bolo_senor]

49 minut temu, porlick napisał:

A może.... W piwnicy mam czarno-białą kamerę przemysłową.

głowy se nią nie zawracaj w telefonie efekt sephia  czy czarno-biały włącz.

31 minut temu, porlick napisał:

Kurczę, udało się zrobić w miarę dobre zdjęcie

idzie ku dobremu , chyba wyżej światło , bo akurat na bokach cień został.

Wiem , że to nie jest proste

Edytowane 9 Października 2021 przez bolo_senor

[porlick]

Dobra wiadomość- w weekend będę się widział z synem i odbiorę adapter do mocowania kamerki do mikroskopu.
Będzie zabawa.

[bolo_senor]

może jest to dobra alternatywa by nie kupować na własność.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[porlick]

Mój projekt jest niskonakładowy, a wkładem jest głównie własna praca.

(Syn robi z filamentu, ktorego ma nadmiar, a że to prototyp, to może być i pomarańczowy.)

Sie drukuje.
