Wielką frajdę sprawia mi zabawa programem CAD Vituix. Vituix zamiast sudoku :)

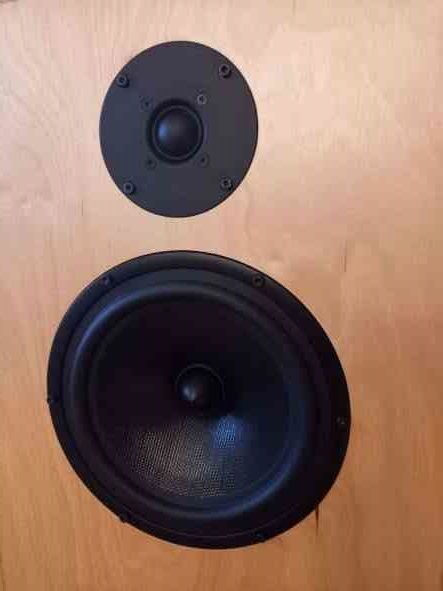

Na początek zwrotnica wzorowana na kicie Seas Trym. Kolumna z poniższą zwrotnica, pomierzona amatorsko, zgadzała się mniej wiecej z symulacją.  Zastosowałem głośniki Seas U22 i 27TFF, które sa łatwe w aplikacji.

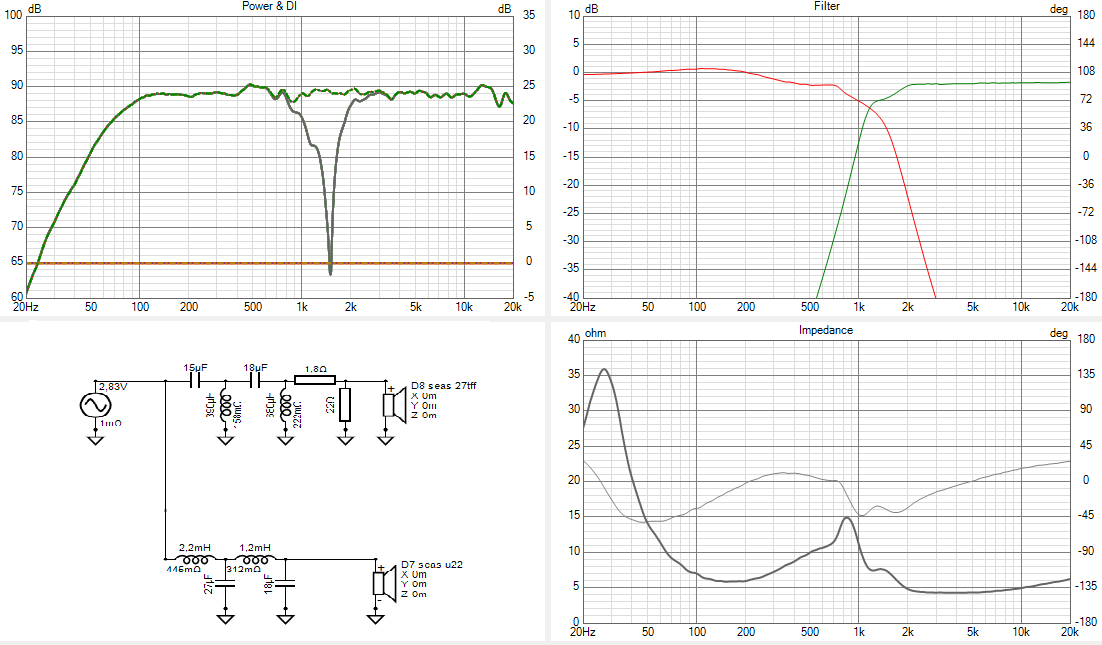

Wrzucam pliki do symulacji. Przesunięcie głośników w programie ustaliłem na 30mm. Na potrzeby zabawy sprawę dyfrakcji na razie pominąłem.

W kolejnych postach będę wrzucał kolejne wersje zwrotnic na tych głośnikach.

Proszę o uwagi i zapraszam do zabawy.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez jurek
  • Lubię to 1
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
jurek Kompan

jurek

Opublikowano
  • Autor
Opublikowano

Kolumny LS1a:

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

posiadają zwrotnicę DSP. Cięcie: 1550 Hz, czwarty rząd.

U mnie kolumny z poniższą zwrotnicą (nie mierzona) grają nieco inaczej niż tą z piewszego postu.

Symulacja zwrotnicy, kompensacji BS nie uwzględniałem:


Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
frobek Kompan

frobek

Opublikowano
Opublikowano

Chcesz zrobić kopię LS1a ze zwrotnica pasywną zamiast DSP?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×

"cytat usunięty przez moderację" -  Bernard le Bovier de Fontenelle

Odnośnik do komentarza
Udostępnij na innych stronach
jurek Kompan

jurek

Opublikowano
  • Autor
Opublikowano

Nie planuję. Ale podsunąłeś mi pomysł- spróbuję w symulacjach "dolepić" tego Seasa:

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
jurek Kompan

jurek

Opublikowano
  • Autor
Opublikowano

Tu ciekawy artykuł o LS1:

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
jurek Kompan

jurek

Opublikowano
  • Autor
Opublikowano

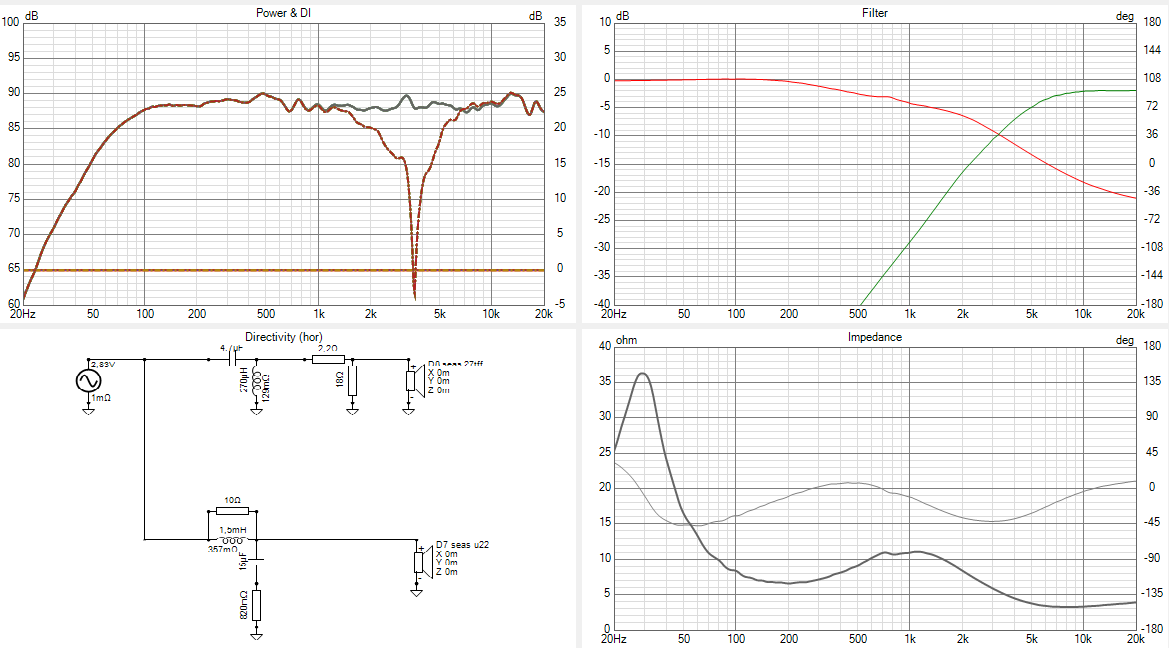

Alba Lumi, kolumna z wysokim podziałem- 3800Hz.
