Dual Hs-42

[porlick]

To są 2 cienkie koncentryki, więc de facto 4 żyły, czyli bilans się zgadza. 😁

5 godzin temu, audioburak napisał:

Może to być L i P a masa prowadzona wspólnie - tą ekranującą blachą z "ząbkiem"

ale trzeba to obmierzyć

Niestety, nie. Ten ząbek dociska piąty styk środkowy, który łączy ekranującą blaszkę z... niczym, bo z wkładki piny koszyka łączą się z każdej strony z dwoma skrajnymi polami.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jak (słabo) widać, luty są tylko na czterech polach, a piąte, środkowe nie jest do niczego podłączone.

Taka ciekawostka. 😉

Możnaby pomyśleć, że za ekran robi headshell zewnętrzny, przykręcony srubką do ramienia, ale nie ma przejścia- ramię z metalowej rurki jest zawieszone na obrotnicy z tworzywa (na osi poziomej wstawione są tam łożyska kulkowe), a zewnętrzny headshell jest też plastikowy, tylko uchwyt z mocowaniem koszyka jest z metalu. Trochę to niekonsekwentne.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[porlick]

Mimo to działa, a zakłócenia nie są większe, jak w innych gramofonach.

7 godzin temu, bolo_senor napisał:

co do pre to łatwiej przewody ramienia rozciąć i wypuścić cinczami na zewnątrz obudowy

Niczego nie warto przecinać. Przewody ramienia są lutowane do kostki stykowej, a z niej, do przewodów idących do przełącznika źródeł. Te lepiej odlutowac od styków ramienia i dać do gniazd wejściowych, a z łączówek ramienia wyjść na zewnątrz.

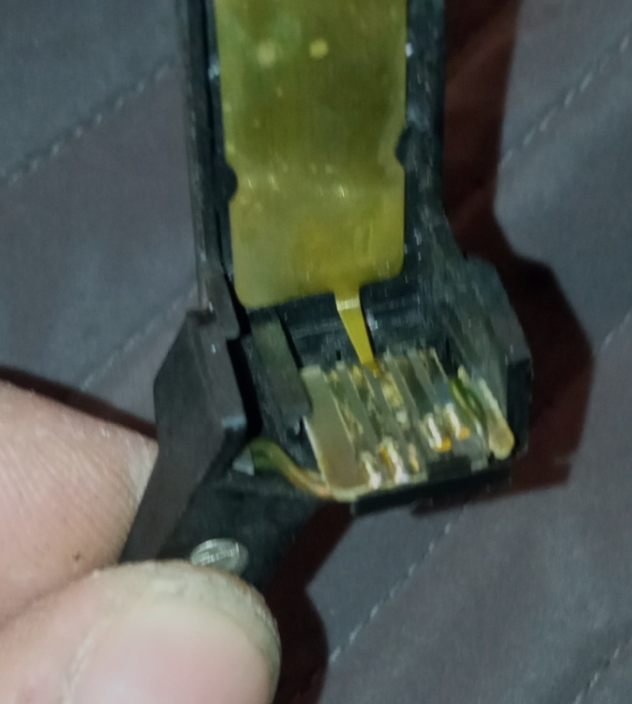

Tak to wygląda po odsłonięciu blaszki ekranującej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

To nie jest dokładnie ten sam model, bo w ramieniu jest 5 przewodów.

To chyba fotka z 1214.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bolo_senor]

35 minut temu, porlick napisał:

Niczego nie warto przecinać

słowo przecinać jest bardziej obrazowe , użyłem go celowo by było bardziej zrozumiałe o co chodzi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bolo_senor]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

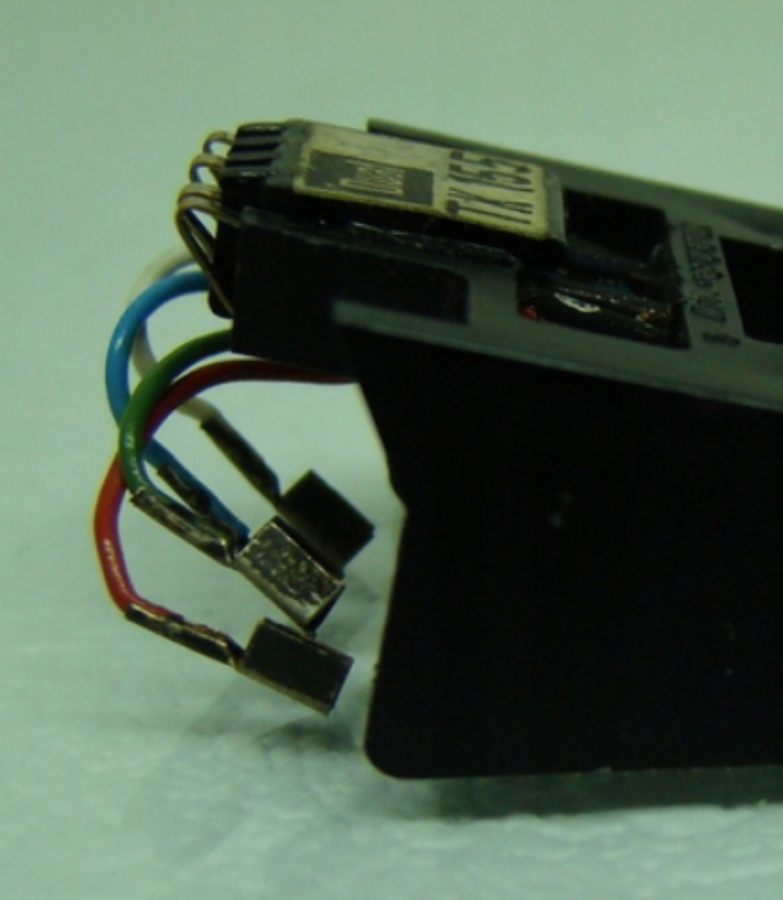

@porlick wiem to nie ten koszyk , ale wkładka tania

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 18 Marca 2022 przez bolo_senor

[porlick]

23 minuty temu, bolo_senor napisał:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

@porlick wiem to nie ten koszyk , ale wkładka tania

Do tego:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

I wszystko gra.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Dżejdżej]

23 minuty temu, porlick napisał:

Do tego:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

I wszystko gra.

Czyli kupując ten zestaw będę musiał montować dodatkowy przedwzmacniacz czy nie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bolo_senor]

10 minut temu, Dżejdżej napisał:

Czyli kupując ten zestaw będę musiał montować dodatkowy przedwzmacniacz czy nie?

będziesz musiał zamontować przedwzmacniacz , ale warto. Będziesz miał normalny gramofon a nie niszczarkę do płyt.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[porlick]

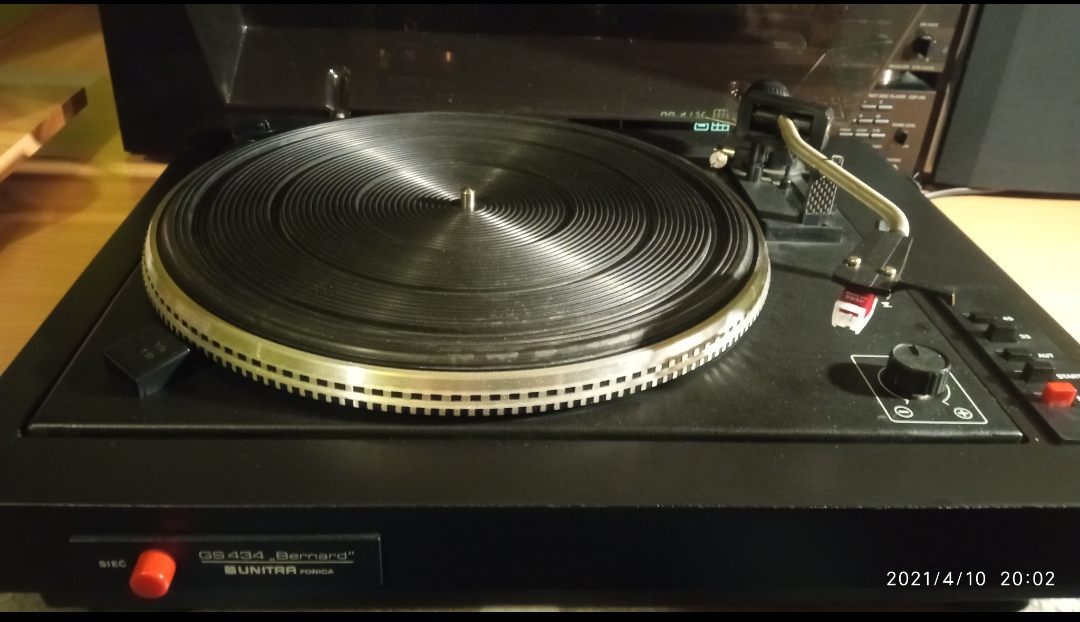

Koledze zamontowałem przedwzmacniacz wewnątrz gramofonu Foniki. Jest bardzo zadowolony.

(Ma wzmacniacz bez wejścia Phono)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Dżejdżej]

Bardzo dziękuję wszystkim za pomoc, szczerze nie spodziewałem się takiego odzewu 🙂 Muszę przemyśleć sprawę bo prawdę mówiąc nie chciałem w ten adapter pakować 400 zł (ma grać w sypialni) a chcę jeszcze  kupić drugi do salonu lepszej klasy. Jeszcze raz Wam dziękuję za poświęcony czas 😁.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[porlick]

Ten przedwzmacniach to było chyba to, co linkowalem wyżej, ale nie jestem pewien, dawno było.

Bo my, gramofoniarze, to jak obrońcy ginących gatunków- pomoc mamy we krwi...

😉😁😁😁

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[porlick]

Można i tak- właściwy koszyk z wkładką AT robioną dla Duala. W Wamataudio są do niej igły.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Cena jednak trochę przesadzona. ☹️

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Dżejdżej]

13 godzin temu, porlick napisał:

Można i tak- właściwy koszyk z wkładką AT robioną dla Duala. W Wamataudio są do niej igły.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Cena jednak trochę przesadzona. ☹️

Tego typu koszyk też powinien pasować?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 19 Marca 2022 przez Dżejdżej

[porlick]

Nie jestem całkiem pewny, ale raczej nie. Ma inne styki. Ten z linku powyżej, tak.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Dżejdżej]

2 minuty temu, porlick napisał:

Nie jestem całkiem pewny, ale raczej nie. Ma inne styki. Ten z linku powyżej, tak.

Pomyślałem że kształt styków nie będzie robił różnicy, a działanie powinno być takie same. Oczywiście mogę się mylić bo jestem laikiem. Ten z Twojego linku fajny ale trochę za drogi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[porlick]

Wiem, że za drogi, ale ma właściwe styki. One muszą być sprężyste i chować się pod płytką z oznaczeniem typu.  Nie wiadomo, jak będą się zachowywać te z Twojej foty i czy odległość koszyka (po zamontowaniu) od płytki stykowej będzie odpowiednia.

Możesz spróbować kupić, ale wyłącznie po uprzednim umówieniu się na zwrot, jeśli nie będzie pasować.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Dżejdżej]

6 minut temu, porlick napisał:

Wiem, że za drogi, ale ma właściwe styki. One muszą być sprężyste i chować się pod płytką z oznaczeniem typu.  Nie wiadomo, jak będą się zachowywać te z Twojej foty i czy odległość koszyka (po zamontowaniu) od płytki stykowej będzie odpowiednia.

Możesz spróbować kupić, ale wyłącznie po uprzednim umówieniu się na zwrot, jeśli nie będzie pasować.

Rozumiem, dzięki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość Kw202]

W dniu 16.03.2022 o 18:48, Dżejdżej napisał:

O właśnie i to jest miejsce tej wiszącej płytki dziękuję bardzo widać to dokładnie na ostatnim zdjęciu. Czyli do uruchomienia potrzebuje sprawny koszyk i igłę albo nowy koszyk i wkładkę 1/2". Co Pan radzi? Ma Pan może na zbyciu może taki koszyk?

Ja chyba bym miał, tylko kolega @porlickby podpowiedział czy z duala 1215 by pasował

[porlick]

41 minut temu, Kw202 napisał:

Ja chyba bym miał, tylko kolega @porlickby podpowiedział czy z duala 1215 by pasował

Koszyk?

Wrzuć fotkę, to będzie wiadomo, ale i tak kolega kolega już kupił.

Jeśli Ci niepotrzebny, możemy o nim pogadać.

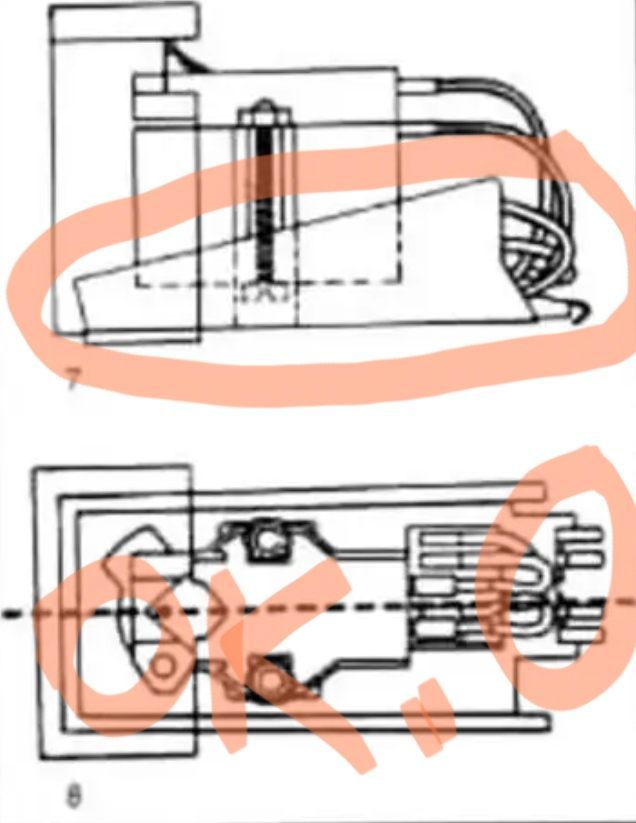

Koszyk najprawdopodobnie pasuje. To z instrukcji 1215:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość Kw202]

1 godzinę temu, porlick napisał:

Koszyk?

Wrzuć fotkę, to będzie wiadomo, ale i tak kolega kolega już kupił.

Jeśli Ci niepotrzebny, możemy o nim pogadać.

Koszyk najprawdopodobnie pasuje. To z instrukcji 1215:

Mogę Ci wysłać cały gramofon, za koszt wysyłki i kartonów 😉

[porlick]

17 minut temu, Kw202 napisał:

Mogę Ci wysłać cały gramofon, za koszt wysyłki i kartonów 😉

Ok, napisz na PW. Przydadzą mi się do naprawy Duala dla syna- utknąłem na zawieszeniu ramienia.
