Box do subwoofera

[Rybens86]

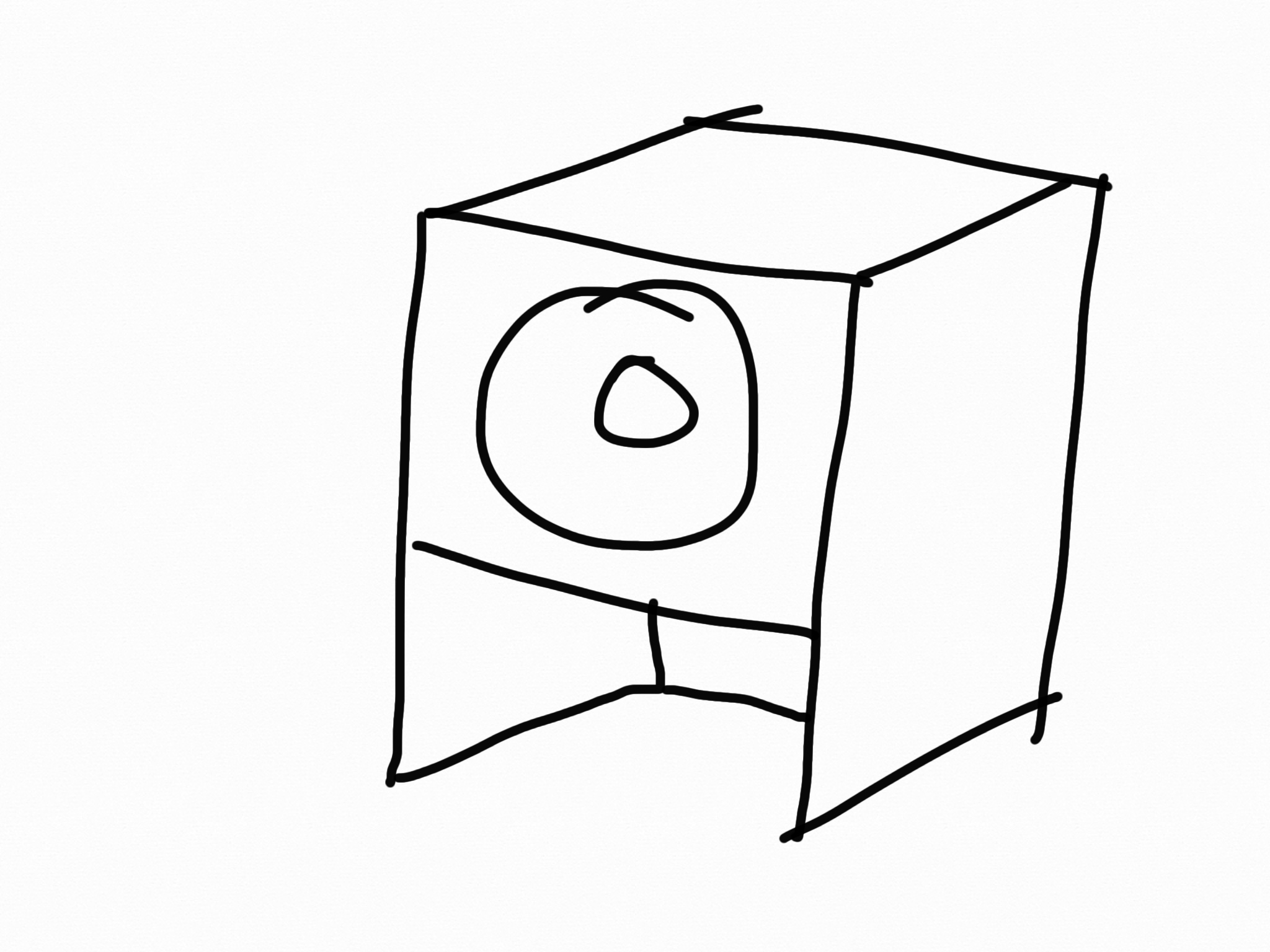

Odświeżę temat... sprzętowo mam już prawie wszystkio zostało zakupić projektor ale to na potem natomiast tak myślę od dłuższego czasu nad tymie boxami że chciałbym je dać oczywiście za ekran to jedno ale żeby były wyżej niż na podlodze z racji tego że krawędź ekranu będzie przechodziła przez środek Daytona co mi trochę nie pasuje ,więc czy jest to dozwolone żeby ściany lewa prawa i tylna były jakieś 30 cm dłuższe i wtedy głośnik byłby 30 cm nad ziemią ,pod spod jakaś wełna i wtedy jako cały jeden klocek stałby na podłodze zamiast robić osobno box i pod to jakas platforma...

Mam nadzieję że wiecie o co mi chodzi

Pzdr







Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 20 Marca 2023 przez Rybens86

[porlick]

Obudowa subwoofera nie musi być zbliżona do sześcianu, kształt wydłużony będzie nawet odrobinę korzystniejszy akustycznie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ASURA]

1 minutę temu, porlick napisał:

Obudowa subwoofera nie musi być zbliżona do sześcianu, kształt wydłużony będzie nawet odrobinę korzystniejszy akustycznie.

Taką odrobinę jaką jest wydłużenie kształtu?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xajas]

Mysle ze to masz na mysli

Nie ma problemu. Dziala

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[porlick]

Kiedyś w tym stylu miałem zrobione kolumny. Lata temu.

Obudowa była nieduża, ale za to nie wymagała podstawek.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rybens86]

6 minut temu, xajas napisał:

Mysle ze to masz na mysli

Nie ma problemu. Dziala

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Dokładnie takie coś mam na myśli 🙂 chciałem narysować wieczorem w SketchUp ale mnie uprzedziłes😂 dzięki Czyli dźwiękowo nic nie tracę ? Mój stolarz mówi że ma MDF ale nie taki goły tylko w jakis już biały ale to i tak chyba nie ma znaczenia dla wytłumienia...



2 minuty temu, porlick napisał:

Kiedyś w tym stylu miałem zrobione kolumny. Lata temu.

Obudowa była nieduża, ale za to nie wymagała podstawek.

Właśnie o to chodzi po co się potem bawić w podstawki które mogą rezonować jak można zrobić coś w jednym kawałku 😎

A między podłogę a spód boxa jakiś rodzaj wełny?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[porlick]

W dniu 20.03.2023 o 14:41, Rybens86 napisał:

A między podłogę a spód boxa jakiś rodzaj wełny?

Przy tak dużej długości fali, wytlumienie niczego nie wnosi. Raczej trzeba zadbać, by w pobliżu nie było elementów mogących rezonować (w częstotliwościach pracy suba i jego niskich harmonicznych).



Jedyny przypadek pozytywnego działania materiałów tłumiących w tym zakresie częstotliwości, to całkowite wypełnienie obudowy zamkniętej, ale tu chodzi o tzw pozorny wzrost objętości obudowy. Nie jest to dużo, ale te max kilkanaście % może pozytywnie wpłynąć na dźwięk.

W dniu 20.03.2023 o 14:41, Rybens86 napisał:

Dokładnie takie coś mam na myśli

Widziałem kiedyś bardzo interesujący projekt kolumny, który można by było potraktować jako inspirację dla "uniesionego subwoofera". Tam był głośnik na dolnej ściance, która była "cofnięta", a boki dłuższe, z wyciętymi oknami, by dźwięk się swobodnie rozchodził, a na całość była założona "maskownica- pończocha" z elastycznego materiału przepuszczającego dźwięk. Przy okazji tkanina załatwia sprawę wystroju zewnętrznego. 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[porlick]

Mam nadzieję, że te bazgroły dobrze wyjaśniają, co mam na myśli.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Oczywiście poniżej okien nie było już dolnej ścianki, by był dostęp do głośnika, natomiast z góry była dodatkowa płyta- przykrywała brzeg tego rękawa, który zachodził poza krawędzie górne. Całość ma szansę wyglądać bardzo estetycznie i może być doskonałym sposobem na wykorzystanie dobrego, choć nieładnego głośnika (np z samochodówki, których dizajn jest często zbyt nachalny).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rybens86]

5 godzin temu, porlick napisał:

Mam nadzieję, że te bazgroły dobrze wyjaśniają, co mam na myśli.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Oczywiście poniżej okien nie było już dolnej ścianki, by był dostęp do głośnika, natomiast z góry była dodatkowa płyta- przykrywała brzeg tego rękawa, który zachodził poza krawędzie górne. Całość ma szansę wyglądać bardzo estetycznie i może być doskonałym sposobem na wykorzystanie dobrego, choć nieładnego głośnika (np z samochodówki, których dizajn jest często zbyt nachalny).

Zrobię jednak na podłodze poprostu ale doszedłem do wniosku że chyba zrobię z bass reflex;) ale dzieki za wyjaśnienie 😁

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość Vintageaudiofil]

Zamiast Bass Refleks dałbym dwie membrany bierne po bokach a głośnik frontalnie

[Rybens86]

Hm między czasie była zmiana planów kupiłem na tył 2x svs sb1000...

Masz może jakiś rysunek techniczny jak by to miało wyglądać z tymi membranami?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[porlick]

Normalnie, na przedzie głośnik, na bokach MB.

Jeśli jednak obudowa nie jest bardzo mała, a strojenie układu rezonansowego wymagane bardzo niskie, MB są ekonomicznie nieuzasadnione.

Rurka do bass-reflex jest kilkadziesiąt razy tańsza, a działa praktycznie tak samo.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rybens86]

16 minut temu, porlick napisał:

Normalnie, na przedzie głośnik, na bokach MB.

Jeśli jednak obudowa nie jest bardzo mała, a strojenie układu rezonansowego wymagane bardzo niskie, MB są ekonomicznie nieuzasadnione.

Rurka do bass-reflex jest kilkadziesiąt razy tańsza, a działa praktycznie tak samo.

Już kupiłem 3 rurki teraz to wszystko do stolarza 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość Vintageaudiofil]

16 minut temu, porlick napisał:

Rurka do bass-reflex jest kilkadziesiąt razy tańsza, a działa praktycznie tak samo.

Tylko dzięki róże mamy bas wolniejszy, natomiast przy mb jest tak samo szybki jak gdyby był pojedynczy głośnik w sb, tylko dzięki mb bas jest głębszy

[porlick]

1 minutę temu, Rybens86 napisał:

Już kupiłem 3 rurki teraz to wszystko do stolarza 🙂

Ja bym nie kupował, tylko stolarz miałby więcej roboty.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość Vintageaudiofil]

2 minuty temu, Rybens86 napisał:

Już kupiłem 3 rurki teraz to wszystko do stolarza 🙂

No to skrzynia będzie znacznie większa niż przy SB lub MB ale…

[porlick]

Teraz, Vintageaudiofil napisał:

Tylko dzięki róże mamy bas wolniejszy, natomiast przy mb jest tak samo szybki jak gdyby był pojedynczy głośnik w sb, tylko dzięki mb bas jest głębszy

By-zy-dury.

Mb, to to samo, co B-R, tylko zajmuje mniej miejsca. Choć czasem nie do końca, jeśli mb jest stożkowa.

Szybkość basu zależy od tzw "group delay" głośnika w obudowie. Parametry głośnika decydują, nie rodzaj rezonatora.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rybens86]

2 minuty temu, Vintageaudiofil napisał:

No to skrzynia będzie znacznie większa niż przy SB lub MB ale…

I tak wszystko idzie w zabudowie więc z tym nie ma problemu:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[porlick]

2 minuty temu, Vintageaudiofil napisał:

No to skrzynia będzie znacznie większa niż przy SB lub MB ale…

Przy mb będzie dokładnie taka sama objętość netto, jak przy B-R, tylko w tym przypadku nie trzeba obudowy powiększać o objętość rur. Jeśli strojenie jest bardzo niskie, to zajmuje sporo objętości.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rybens86]

10 minut temu, porlick napisał:

Ja bym nie kupował, tylko stolarz miałby więcej roboty.

No ale to nie tylko same dziury w obudowie z tego co dostałem info z blackdot audio ale właśnie te tuby są potrzebne to teraz nie czaję że stolarz miałby więcej roboty zresztą właśnie czy wogiely warto przy 4 subach iść w bass reflex?

Opis z ich strony

Bass-reflex (kino domowe): 226 litrów dostrojony do 20 Hz, z 3 otworami wentylacyjnymi o średnicy 100mm dla f3 18 Hz

Bass-reflex (infra-sub): 340 litrów dostrojony do 15,5 Hz, z 3 otworami wentylacyjnymi o średnicy 100mm dla f3 15 Hz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 9 Kwietnia 2023 przez Rybens86

[porlick]

I tu jest problem.

7 minut temu, Rybens86 napisał:

nie czaję że stolarz miałby więcej roboty

To moim zdaniem, najbardziej genialne rozwiązanie nisko strojonego B-R, bo można uzyskać i niską prędkość przepływu powietrza, i nie pogłębia tak obudowy, jak długa rura, można wykonać dowolnie przekrój kanału, choć wadą jest to, że kanał będzie niereformowalny. Ponadto, obudowa jest cięższa, a jej sztywność większa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Walka o jak najniższe zejście jest zabójstwem dla "szybkości" dźwięku z subwoofera (mocno zwiększa grou delay), więc albo absurdalnie niskie zejście, albo odtwarzanie muzyki. To w parze nie idzie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rybens86]

1 minutę temu, porlick napisał:

I tu jest problem.

To moim zdaniem, najbardziej genialne rozwiązanie nisko strojonego B-R, bo można uzyskać i niską prędkość przepływu powietrza, i nie pogłębia tak obudowy, jak długa rura, można wykonać dowolnie przekrój kanału, choć wadą jest to, że kanał będzie niereformowalny. Ponadto, obudowa jest cięższa, a jej sztywność większa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Widziałem właśnie tak na YouTube bardzo mi się to podobało ale teraz tak patrzę i w info od Black dot audio podał mi wymiary dla zamkniętej skrzyni 58wysokosc,50 szerokość,53 glebokosc i jak to liczę to wychodzi jakieś 153 litry a na ich stronie box powinien mieć 113 litrów to jak w końcu? Jakie byś zrobił wymiary dla tego głośnika Dayton um 18 ultimax uwzględniając taka budowe jak narysowałes?







6 minut temu, porlick napisał:

I tu jest problem.

To moim zdaniem, najbardziej genialne rozwiązanie nisko strojonego B-R, bo można uzyskać i niską prędkość przepływu powietrza, i nie pogłębia tak obudowy, jak długa rura, można wykonać dowolnie przekrój kanału, choć wadą jest to, że kanał będzie niereformowalny. Ponadto, obudowa jest cięższa, a jej sztywność większa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Walka o jak najniższe zejście jest zabójstwem dla "szybkości" dźwięku z subwoofera (mocno zwiększa grou delay), więc albo absurdalnie niskie zejście, albo odtwarzanie muzyki. To w parze nie idzie.

To pokój tylko strikte do kina więc chyba niższe zejście bardziej priorytetowe w kinie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[porlick]

1 minutę temu, Rybens86 napisał:

Black dot audio podał mi wymiary dla zamkniętej skrzyni 58wysokosc,50 szerokość,53 glebokosc i jak to liczę to wychodzi jakieś 153 litry a na ich stronie box powinien mieć 113 litrów to jak w końcu?

Się zdecyduj- dla zamkniętej, czy B-R, bo to są dwie RÓŻNE objętości.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rybens86]

Teraz, porlick napisał:

Się zdecyduj- dla zamkniętej, czy B-R, bo to są dwie RÓŻNE objętości.

No z tego co rozumiem to dla kina lepsza opcja B-R więc chciałbym taka z racji niskiego zejścia subwoofer tylko do kina

Masz budowę czegoś takiego na myśli?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[porlick]

8 minut temu, Rybens86 napisał:

To pokój tylko strikte do kina więc chyba niższe zejście bardziej priorytetowe w kinie

Ale kino to też muzyka, a poza tym, czy takie niskie częstotliwości są w ogóle w ścieżce dźwiękowej???

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rybens86]

1 minutę temu, porlick napisał:

Ale kino to też muzyka, a poza tym, czy takie niskie częstotliwości są w ogóle w ścieżce dźwiękowej???

Ja ogólnie mam problem z racji tego że nigdy subwoofera nie miałem bo nie był mi do Muzyki potrzebny więc nie mam porównania.. No ale fajnie by było jak by podczas wybuchów masowało klatę 🤣 ogólnie chciałbym jak najlepszy jakosciowo  bass w kinie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[porlick]

3 minuty temu, Rybens86 napisał:

Masz budowę czegoś takiego na myśli?

Prawie, bo nie podobają mi się proporcje tej skrzyni. Wykonanie ok.

1 minutę temu, Rybens86 napisał:

subwoofera nie miałem bo nie był mi do Muzyki potrzebny

U mnie odwrotnie 😉

Z przygody z kinem pozostawiłem koncepcję subwoofera, ale zmodyfikowałem ją pod muzykę. Jak pozbyłem się niepotrzebnego mi kina, system stereo ewoluował do 2.1 z aktywnym subem, ale od podstaw budowanym i strojonym pod muzykę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rybens86]

7 minut temu, porlick napisał:

Prawie, bo nie podobają mi się proporcje tej skrzyni. Wykonanie ok.

U mnie odwrotnie 😉

Z przygody z kinem pozostawiłem koncepcję subwoofera, ale zmodyfikowałem ją pod muzykę. Jak pozbyłem się niepotrzebnego mi kina, system stereo ewoluował do 2.1 z aktywnym subem, ale od podstaw budowanym i strojonym pod muzykę.

Jakoś nie mogę w stereo przekonać się do subwoofera 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[porlick]

Bo pewnie nie słyszałeś dobrze zestrojonego, muzycznego 2.1

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rybens86]

2 minuty temu, porlick napisał:

Bo pewnie nie słyszałeś dobrze zestrojonego, muzycznego 2.1

Bardzo możliwe:)  może na koncertach jak już zrobię swój pokój to będę oglądać i się przekonam , tymczasem dalej nie wiem jakie te wymiary powinny być dla skrzyni takiej z portem na calej szerokości a to rozwiązanie mi się bardziej podoba niż tuby choćby ze względu na sztywność hm

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
